天井埋込形エアコン「S-ラウンドフロータイプ」 製品特長

ダブルセンサーが心地よい空間を守る

FIVE STAR ZEAS

Eco-ZEAS

• Eco-ZEASは別売品対応にて可

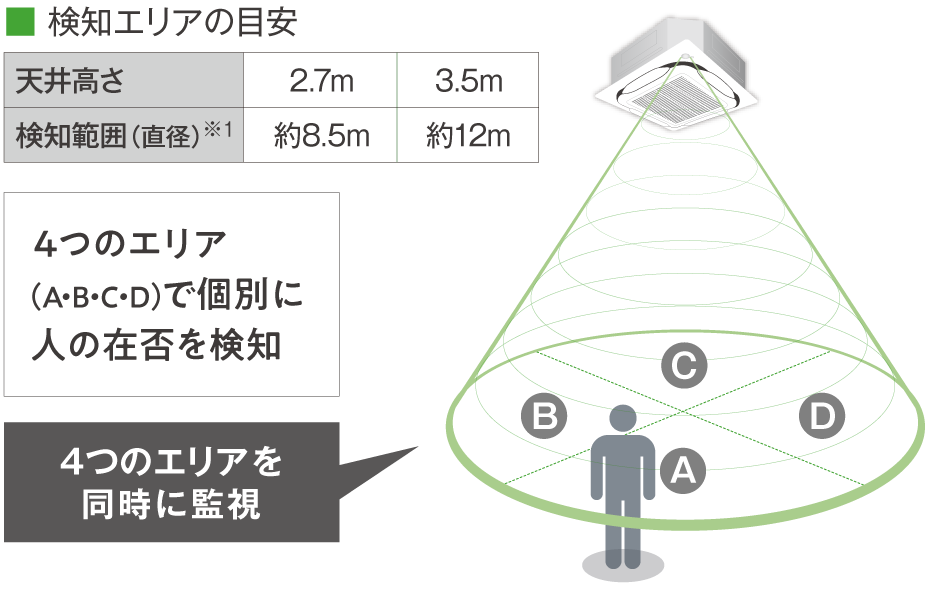

4個のセンサーが人のいるエリアを検知

人検知センサー

人検知センサーについて

人の動作で反応するセンサーのため、人が在室時でも動きがない場合は不在と検知する場合があります。また、センサーから離れる程、歩く動作など大きな動きで人を検知します。周囲と温度差のある物体が移動するエリアに設置した場合、｢人が在室｣と誤検知する場合があります。（例：赤外線ヒーターの首ふり運転など）センサー位置から見て死角になるエリアでは人を検知することができません。

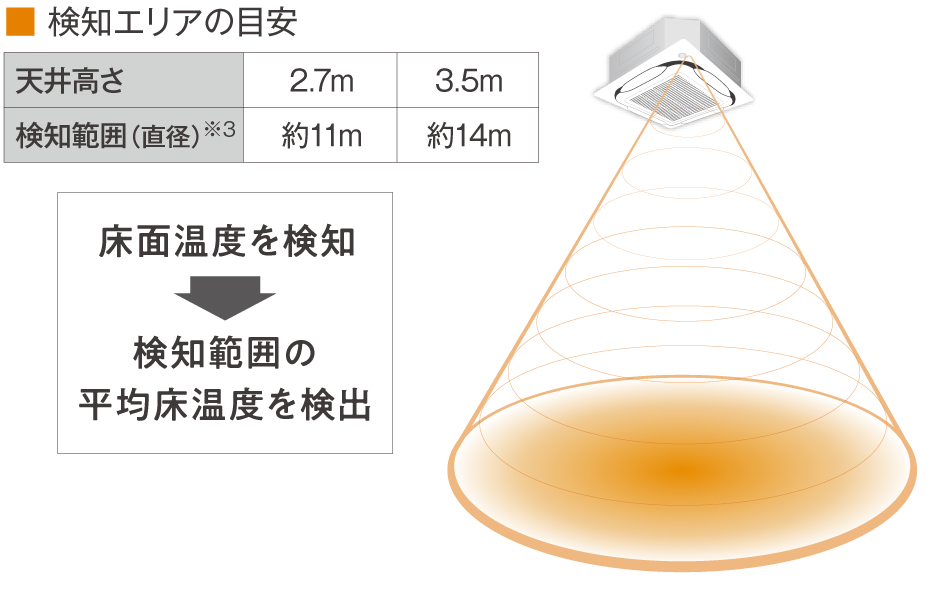

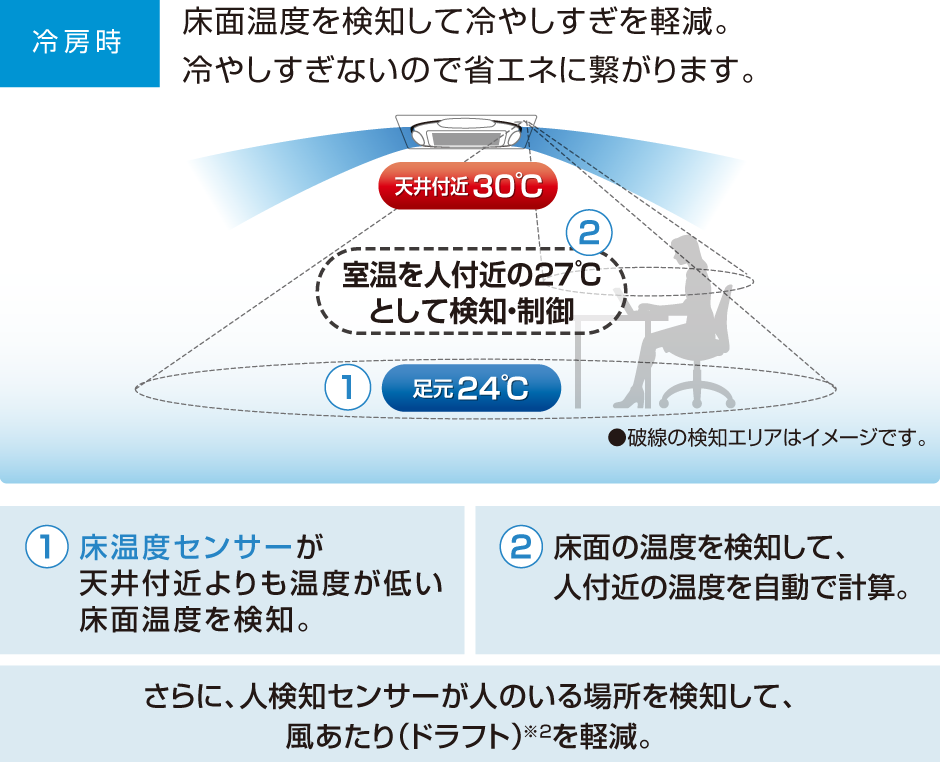

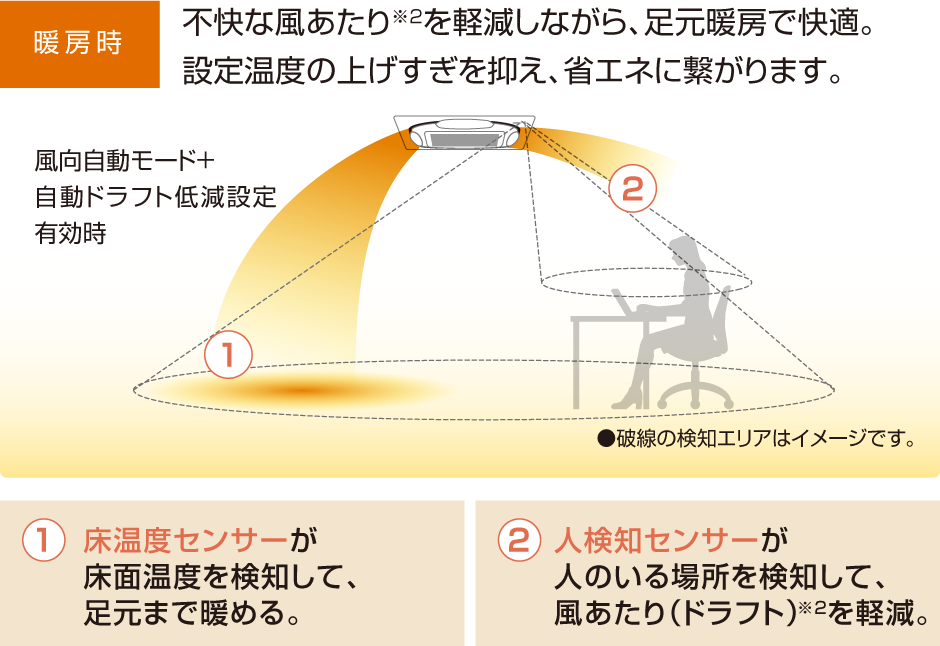

広範囲の床温度を検知して、温度差を軽減

• 人検知センサーは床上80cmでの範囲です。
• 風あたり（ドラフト）は天井高さや能力（風量）によって変わります。
• 床温度センサーの検知範囲は床面上での範囲です。

• 冷房時も行います。

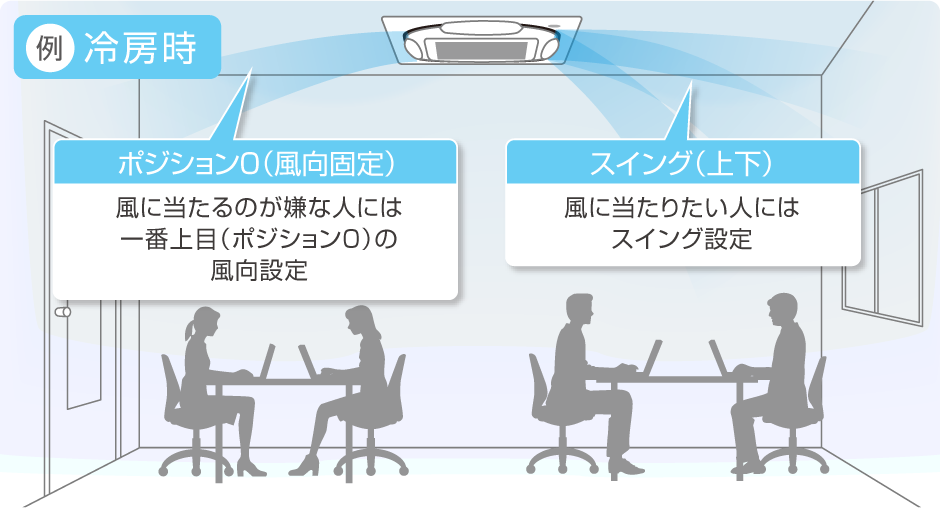

• 冷房時は4方向スイング
• アクティブサーキュレーション気流と従来気流（風量強・風向下向き）において、床上0.6ｍの平気温度が設定温度(22℃）になった時の比較。【試算条件】部屋サイズ：幅7.5ｍ×奥行7.5ｍ×高さ2.6ｍ、室内機P80形、外気温度：5℃
• アクティブサーキュレーション気流と従来気流（風量強・風向スイング）において、床上0.6ｍの平気温度が設定温度(26℃）になった時の比較。【試算条件】部屋サイズ：幅7.5ｍ×奥行7.5ｍ×高さ2.6ｍ、室内機P80形、外気温度：35℃

アクティブ・サーキュレーション気流使用時のご注意

使用時の注意点

• 設置条件や部屋の広さ、室内機と壁面までとの距離により効果が異なります。

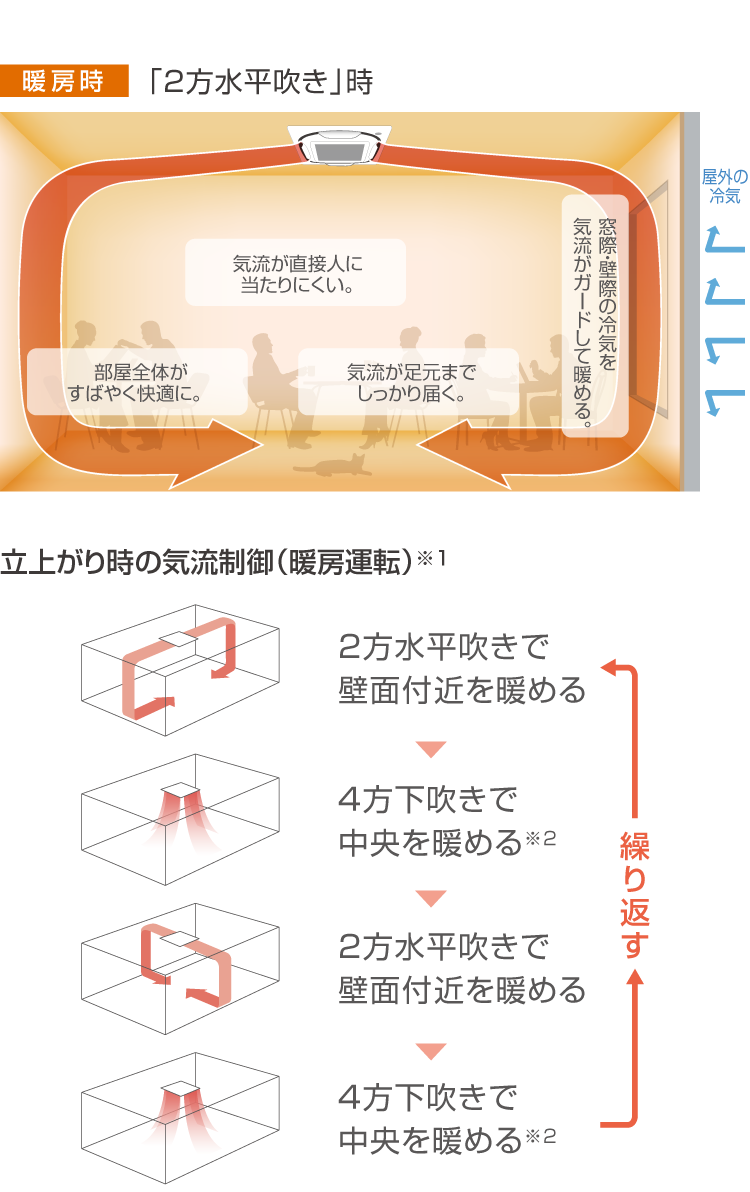

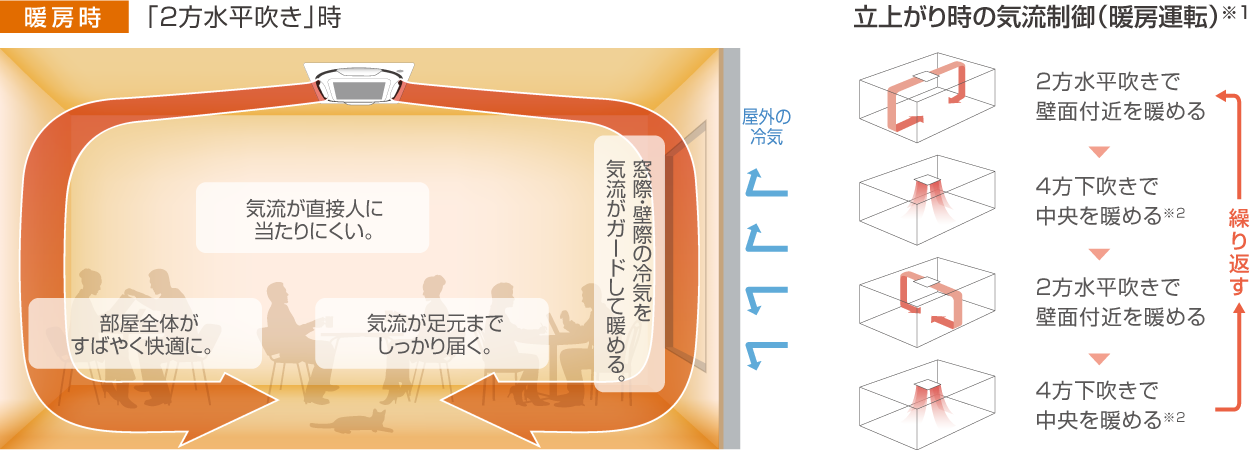

• デザイナーズパネル採用時は気流の動作が異なります。（「3方水平吹き→ 4方下吹き（スイング） → 2方水平吹き → 4方下吹き（スイング）」を繰り返します）
• サーキュレーション気流はワイヤードリモコン（BRC1G4（K））との接続時に機能します。尚、以下の場合は使用できません。

• 風量調整キット、風向調整キット、吹出口閉鎖材キット採用時。
• 風向個別設定時。
• 同時運転マルチ異タイプとの組合せ。
• S-ラウンドフロー以外とのグループ接続時（ベンティエールとの組合せ時は使用できます）。

設置時の条件

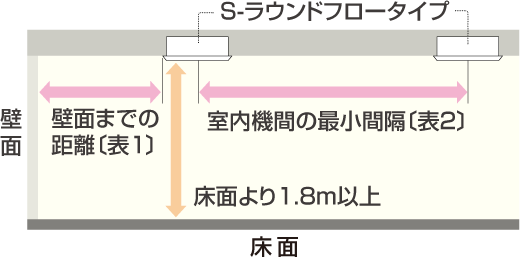

〔表1〕室内機から壁面までの距離

室内機容量	P40～P63形	P71・P80形	P112～P160形
最大距離	4m以内	5m以内	7m以内

〔表2〕室内機間の最小間隔

室内機容量	P40～P63形	P71・P80形	P112～P160形
最小間隔	4m以上	5m以上	7m以上

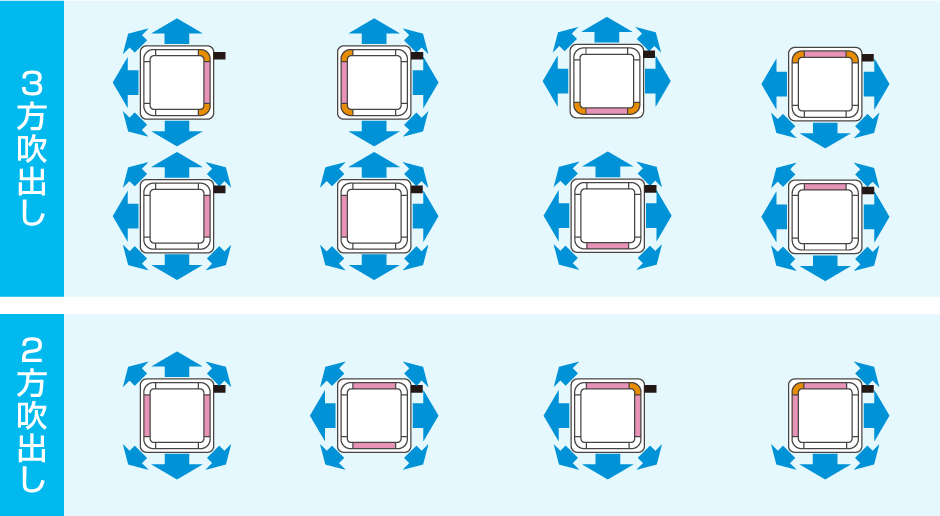

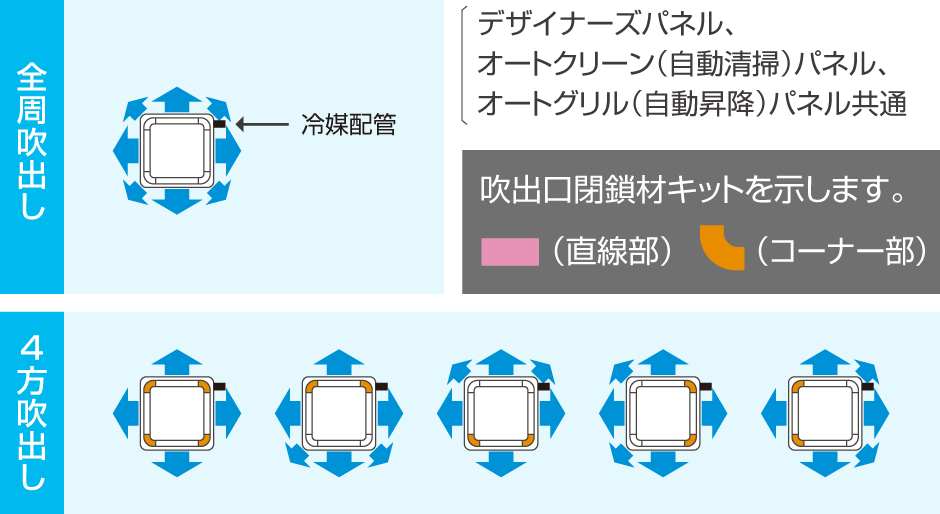

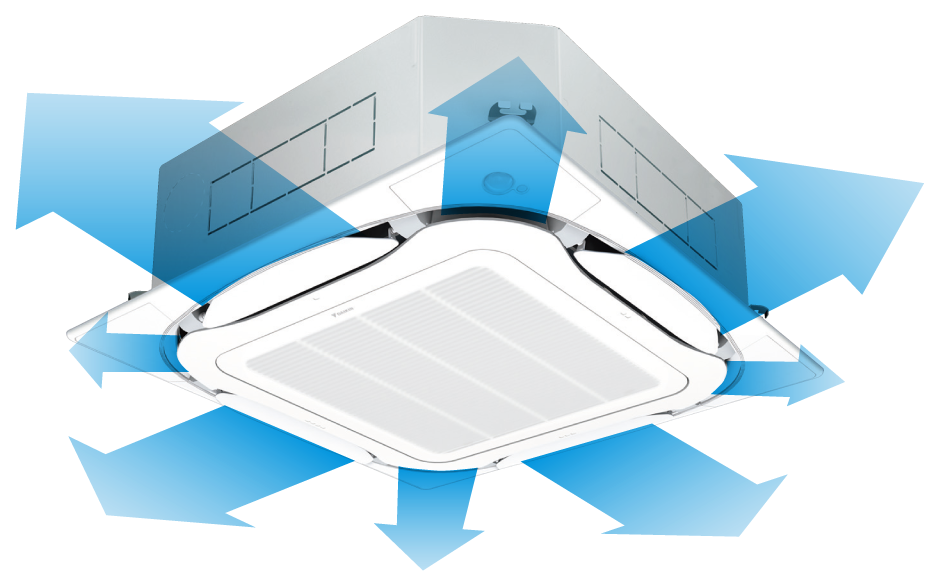

閉鎖材を装着することで、4方吹出し、3方吹出し、2方吹出しが可能です。

• 4方吹きのコーナー部閉鎖時は、風量が数％低減します。
• 吹出しパターンに応じて「３・４方吹出し用」「２方吹出し用」のいずれかの吹出口閉鎖材キット（別売品）をお選びください。
• デザイナーズパネルは3方吹出し、2方吹出しでは使用できません。
• オートクリーンパネルは2方吹出しでは使用できません。
• コーナー吹出口を閉鎖する4方吹出しを選択する場合は、風向きを下目に設定してください。（設定しない場合、天井汚れが発生することがあります）
• 4方吹出しで閉鎖材のみを装着した時のパネルの見栄えは全周吹出しと同じです。

• 表はエコ（標準）パネルの場合の事例です。それ以外のパネルや別売品の装着時は付属の取付説明書をご覧ください。
• 出荷時は標準・全周吹出しに設定しています。高天井①、②についてはリモコンによる初期設定で行います。
• 高性能フィルター、UVストリーマ除菌ユニット、オイルガードフィルターユニット使用時は高天井対応できません。

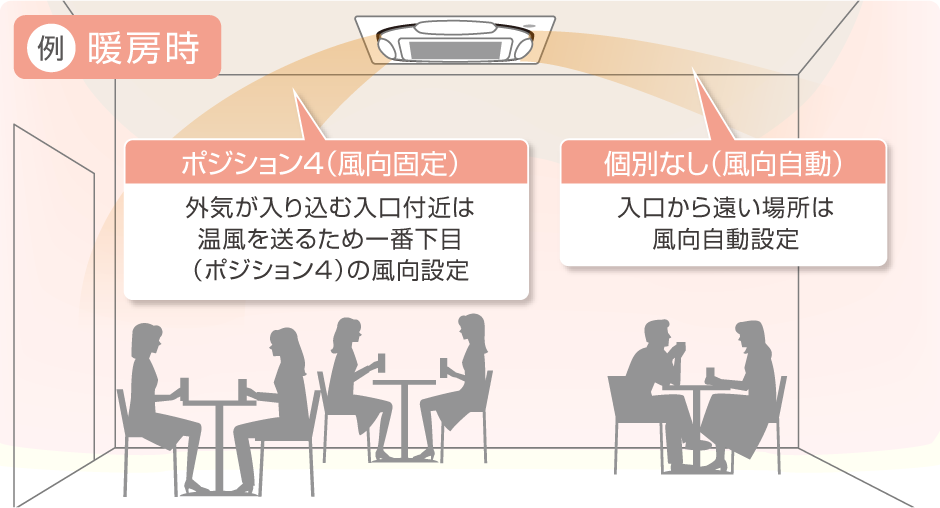

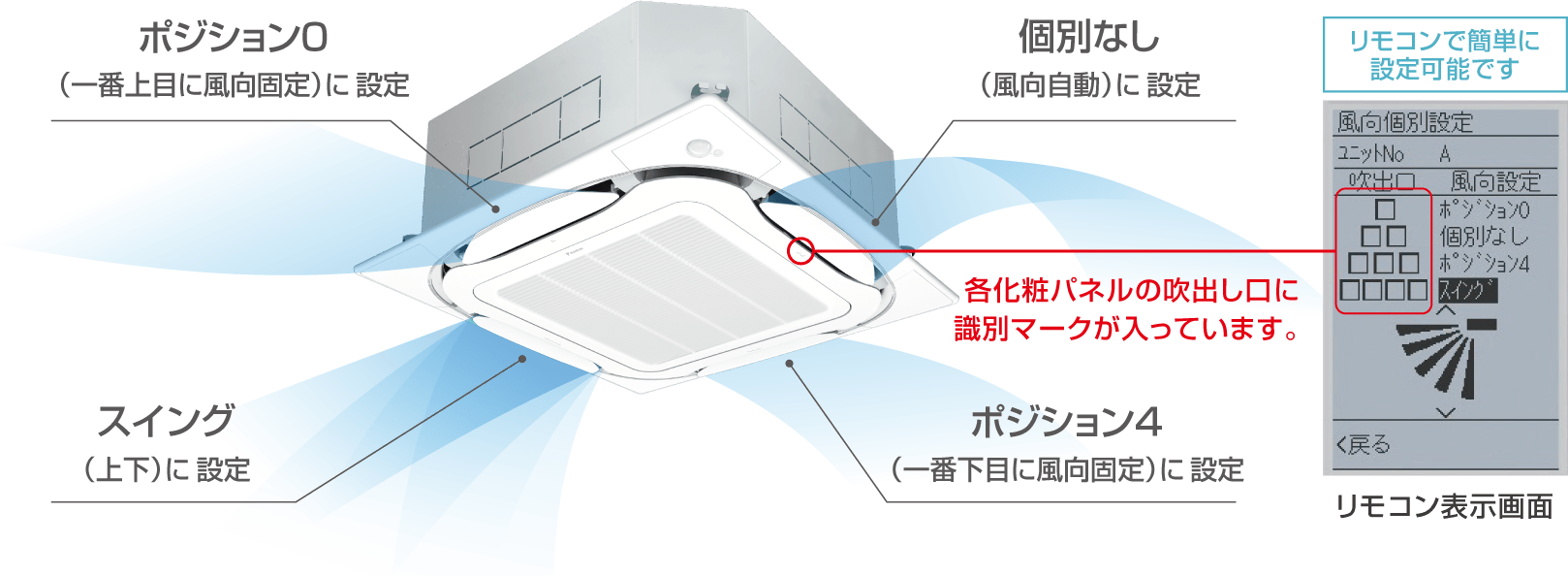

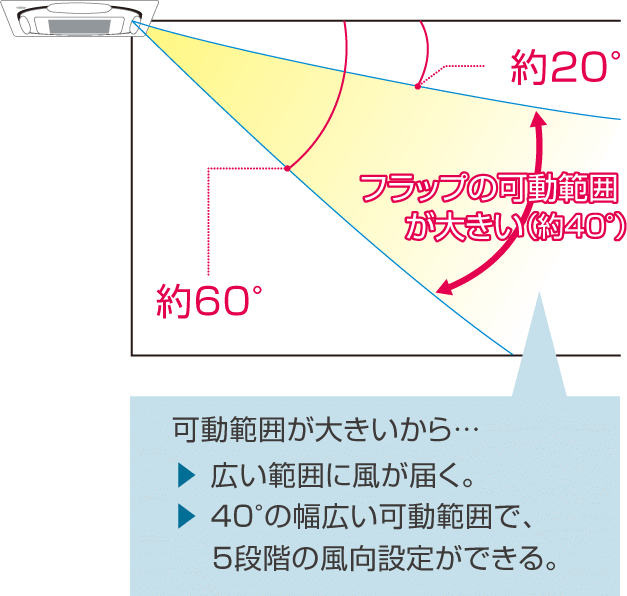

S-ラウンドフローの場合、4つの吹出口ごとに風向を個別に設定することができます。

個別設定一覧

• 個別なし（風向自動）
• ポジション0（一番上目）
• ポジション1
• ポジション2
• ポジション3
• ポジション4（一番下目）
• スイング

上記のうちから個別に設定可能

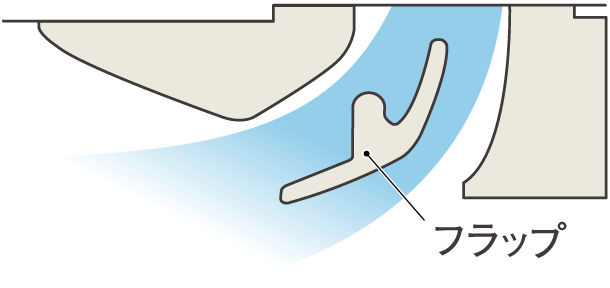

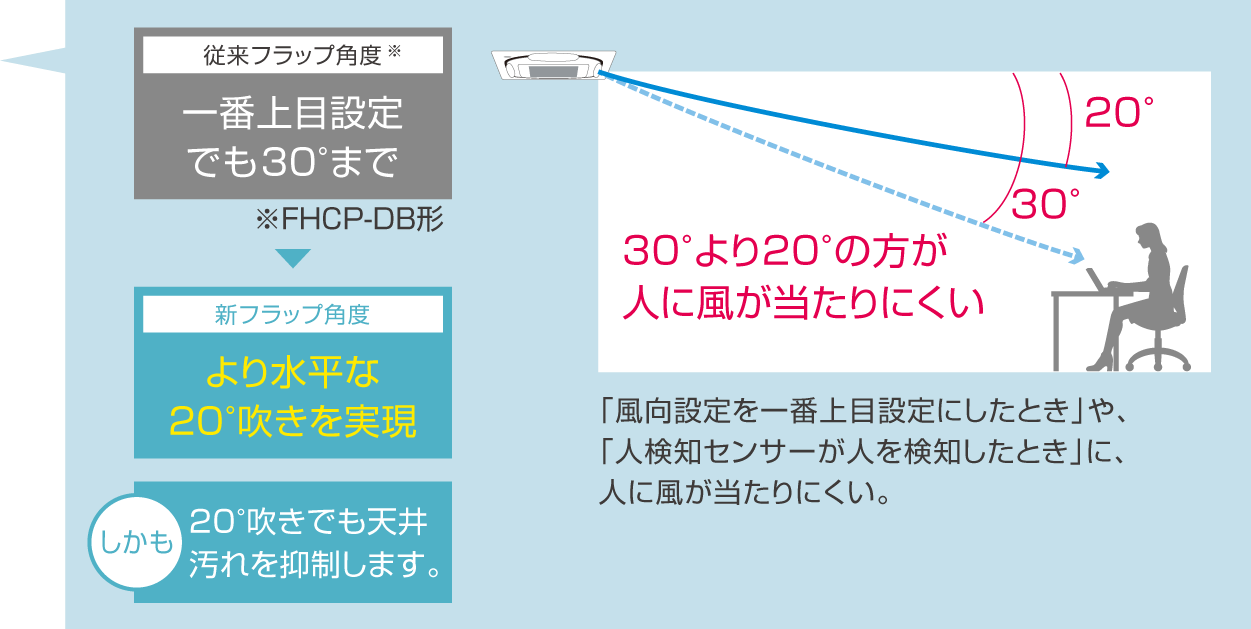

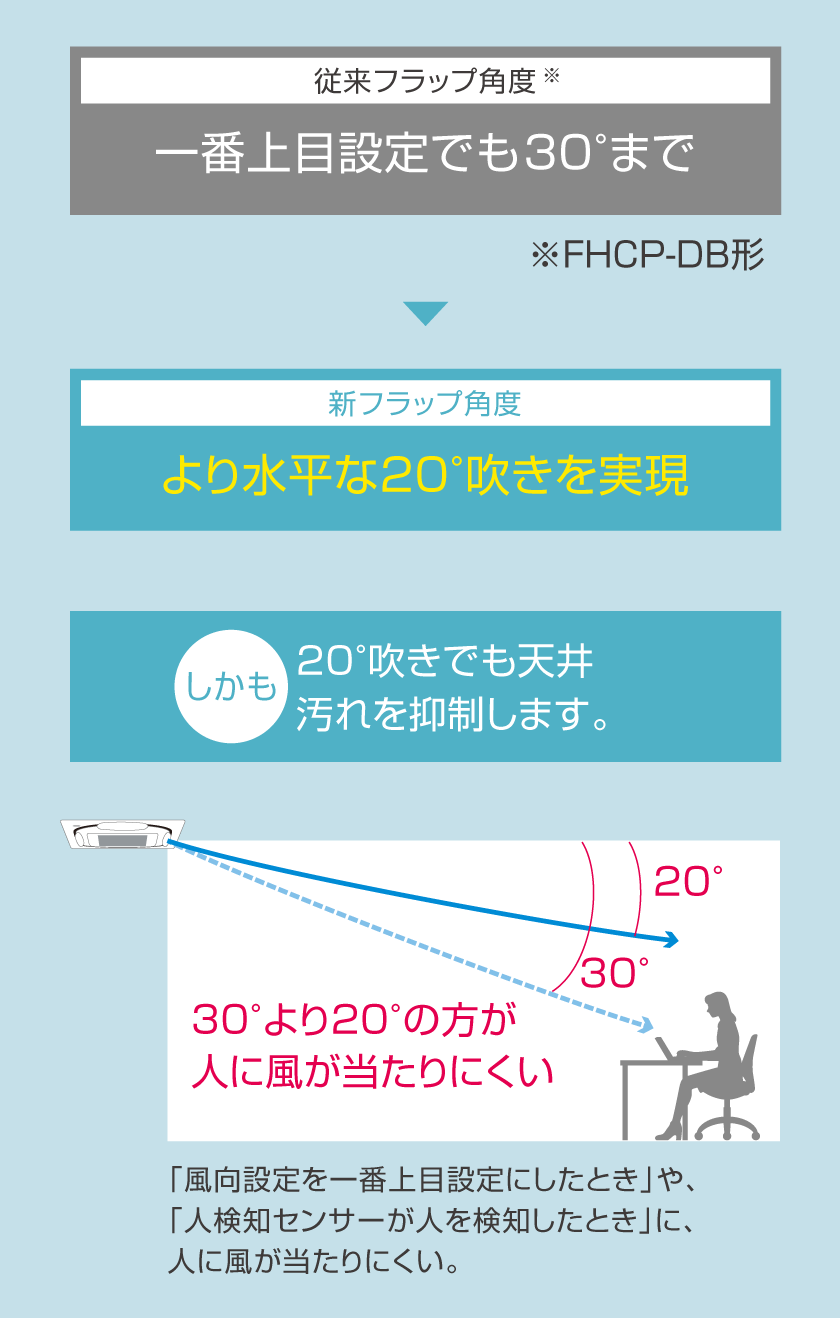

フラップ角度を上げても気流が十分に通る経路を確保し、より水平な吹出し角度・可動範囲を実現しました。

新形状のフラップと新吹出口形状により、天井面に沿いやすい気流を剥離させて、天井汚れを軽減します。

天井汚れ軽減のための設置条件

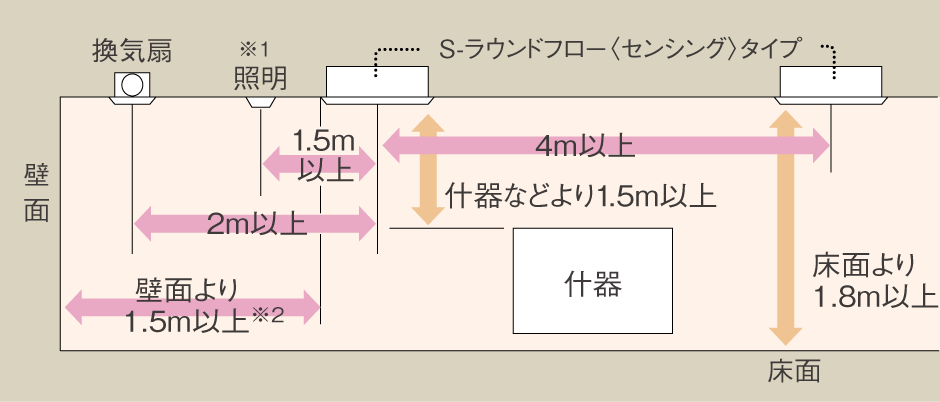

換気口や照明器具など、気流を乱す要素の近くにあると、本パネルを装着しても天井面が汚れることがありますので、下図を参考に設置してください。風向きポジションは「天井汚れ防止ポジション」に設定してください。

• 1. 照明制約は露出形（逆富士タイプ等）が対象であり、埋込形（天井面に出ないタイプ）は制約なし。
• 2. 吹出口両側が壁面と近接している場合は2m以上。

				フラットデザイン	フィルター自動清掃		フィルター自動昇降

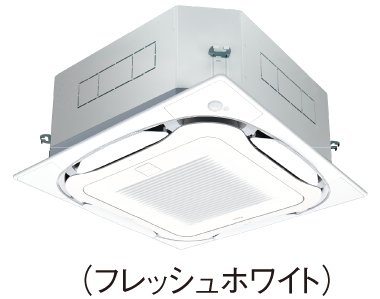

		エコパネル	標準パネル	＞デザイナーズパネル	＞エコオート クリーンパネル	オート クリーンパネル	エコオート グリルパネル	オート グリルパネル
パネルに 搭載する 機能	360° 全周吹き	●	●	●	●	●	●	●
	サーキュ レーション 気流	●	●	●	●	●	●	●
	センシング 機能	●	-	-	●	-	●	-
パネル色	フレッシュ ホワイト	●	●	●	●	●	●	●
	ホワイト	-	●	-	-	-	-	-
	ベージュ	-	●	-	-	-	-	-
	ブラック	●	●	-	-	-	-	-

電動昇降式で、グリルやエアフィルター清掃が、脚立なしで行えます。

天井高さに合わせて下降長さが８段階に設定可能

天井高さの目安(m)	2.4	2.7	3.0	3.5	3.8	4.2	4.5	5.0※
下降長さ(m)	1.2	1.6	2.0	2.4	2.8	3.1	3.5	3.9

• 気流到達距離は4.5ｍまでとなります。上記「天井高さと吹出口使用数の目安」を参照ください。

天井内が高温高湿雰囲気 露点温度26℃（約30℃･RH80％）以上で長時間運転する場合は、高湿度対応キットの取付けを推奨します。

毎日1回、フィルターに付着したホコリを自動清掃し、ダストボックス内に回収。
省エネと快適・清潔を両立できます。

液晶ワイヤードリモコン（BRC1G4（K）：別売）が必要です。
集中制御機器をご利用の場合は、ワイヤードリモコンと併用してください。

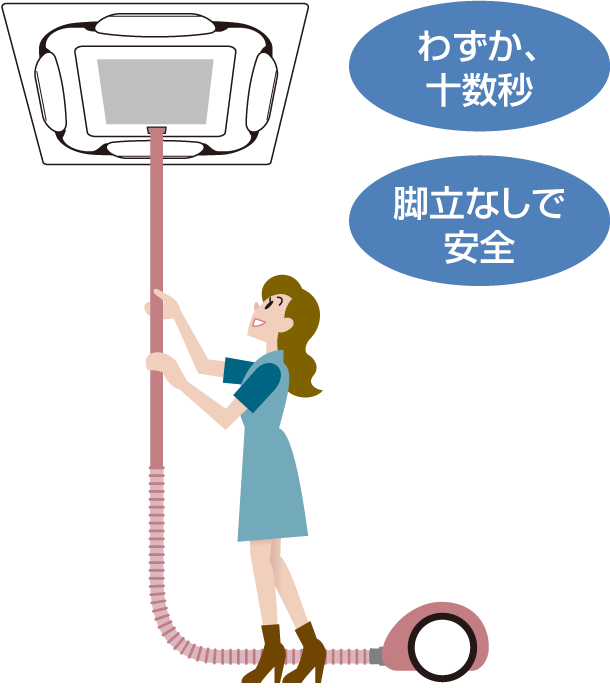

ダストボックスのホコリ回収時には別売の接続管（ダスト回収ノズル）が最低1個必要です。

上記以外にもご使用いただけない場合や、定期的なメンテナンスが必要な場合があります。
詳細は、お買上げの販売店またはダイキンコンタクトセンターにお問い合わせください。
