お店の換気ができるエアコン
自然換気（扉や窓開放）のお困りごとを解決

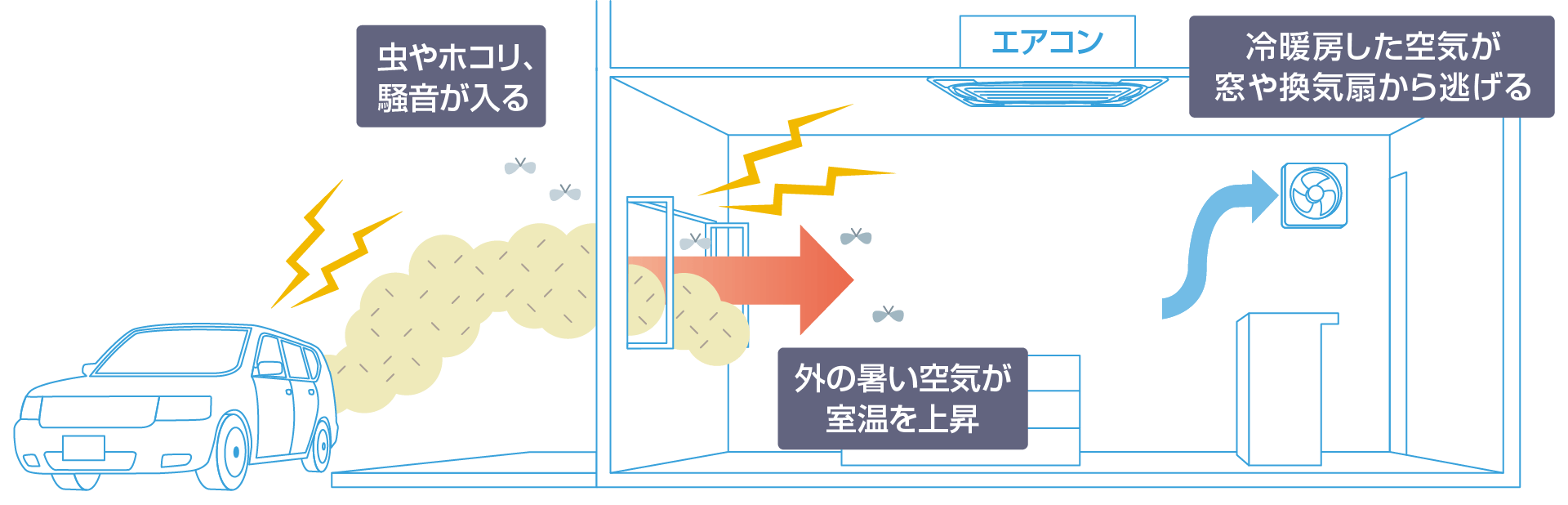

自然換気のお悩み
「お店の換気ができるエアコン」で解決
機械で給気と排気をコントロールするため、扉や窓を開けることなく安定した換気が可能です。また、吹き出す空気をエアコンで快適な温度に調整して、お部屋のすみずみへ届けます。
換気と空調のセットで省エネ性アップ
■扉開放換気との比較
- ※1.
- 〔試算条件：一般飲食店〕部屋サイズ：25㎡×高さ2.7m・空調機器（SSRC80CV）1台による冷房・全熱交換器（ダイキン製 風量：250㎥/h）1台・外気温31℃、湿度70%・室内温度条件：27℃DB/19℃WB・扉サイズ：1m×2m・扉開放時の流量：570㎥/h〔消費電力〕扉解放換気+空調機：2.05kW、全熱交換器+空調：1.16kW
- ※2.
- 〔試算条件：一般飲食店〕部屋サイズ：25㎡×高さ2.7m・空調機器（SSRC80CV）1台による暖房・全熱交換器（ダイキン製 風量：250㎥/h）1台・外気温5℃DB/3℃WB・室内温度条件：20℃DB/15℃WB・扉サイズ：1m×2m・扉開放時の流量：570㎥/h〔消費電力〕扉解放換気+空調機：3.51kW、全熱交換器+空調：1.84kW

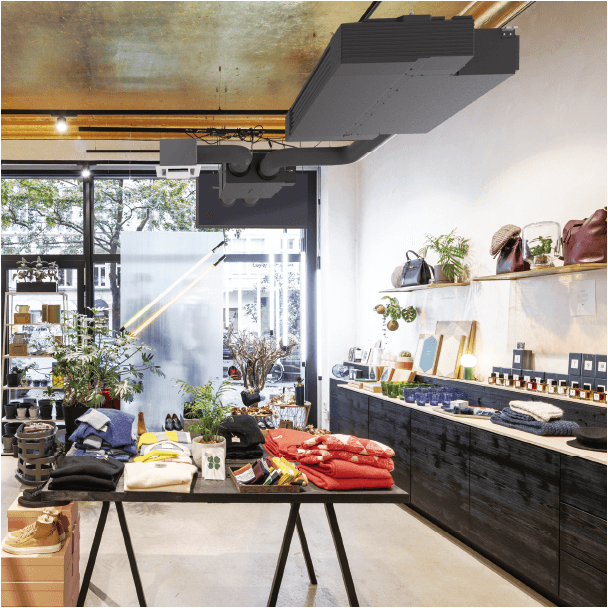

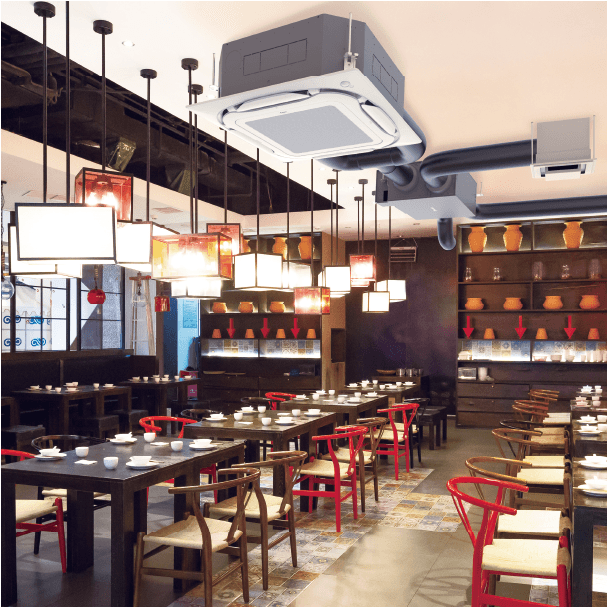

飲食店・ショップなどのさまざまな空間に

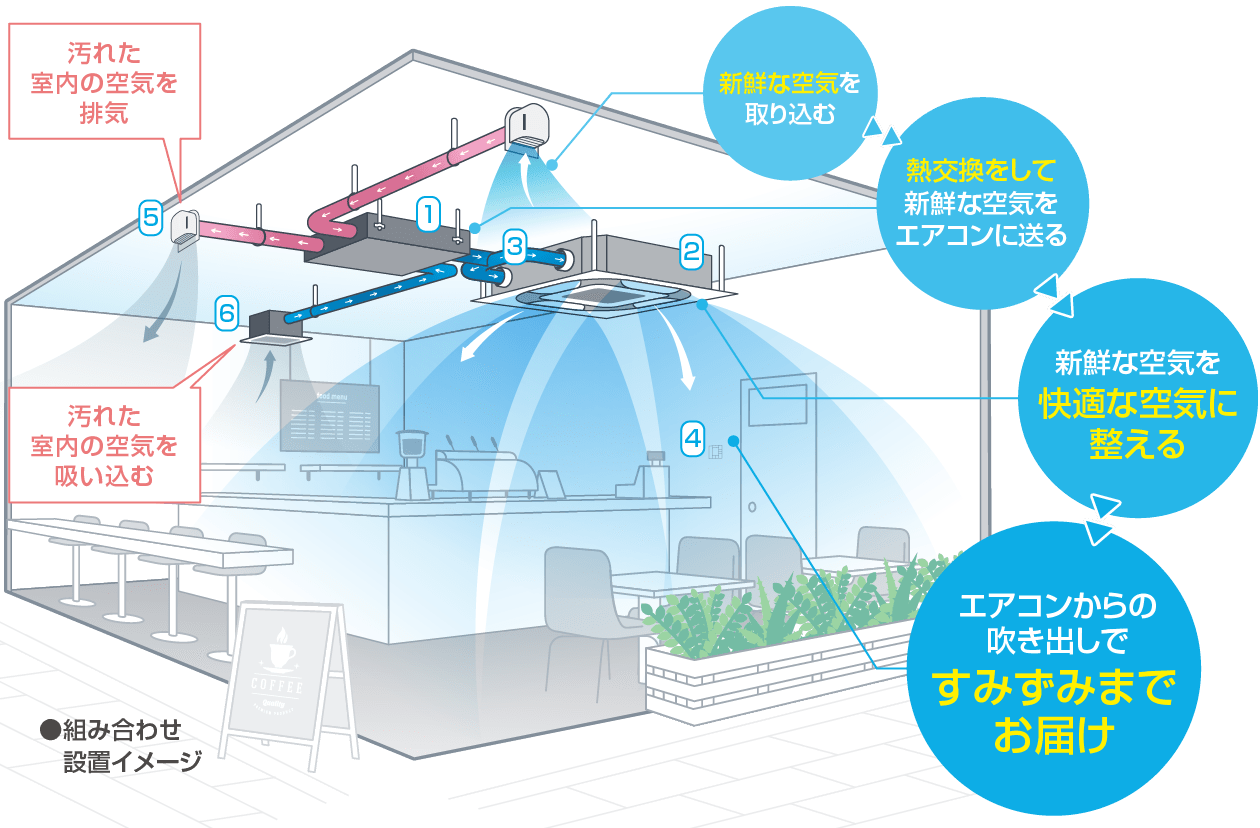

新鮮で快適な空気をお部屋のすみずみまでお届け

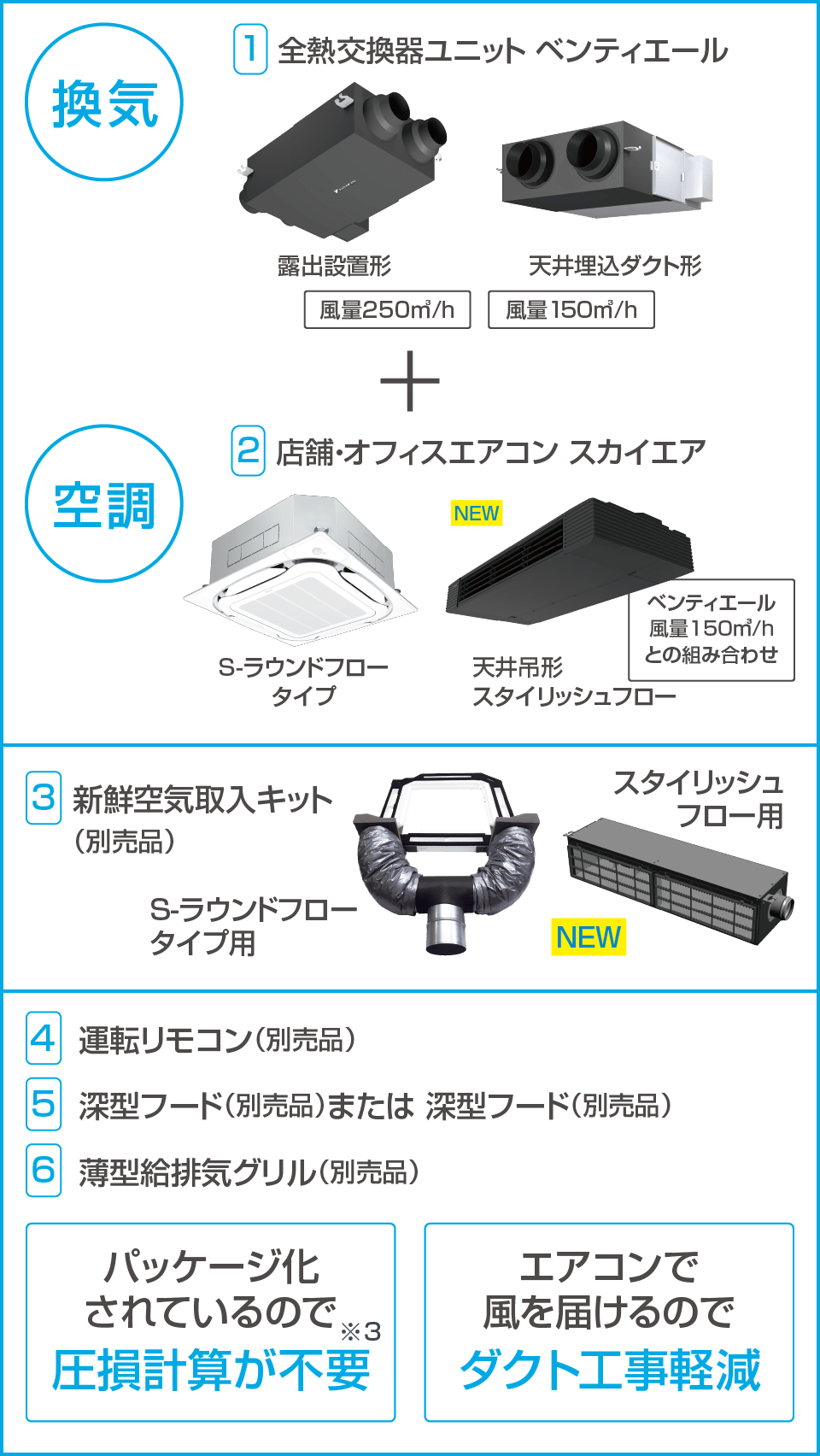

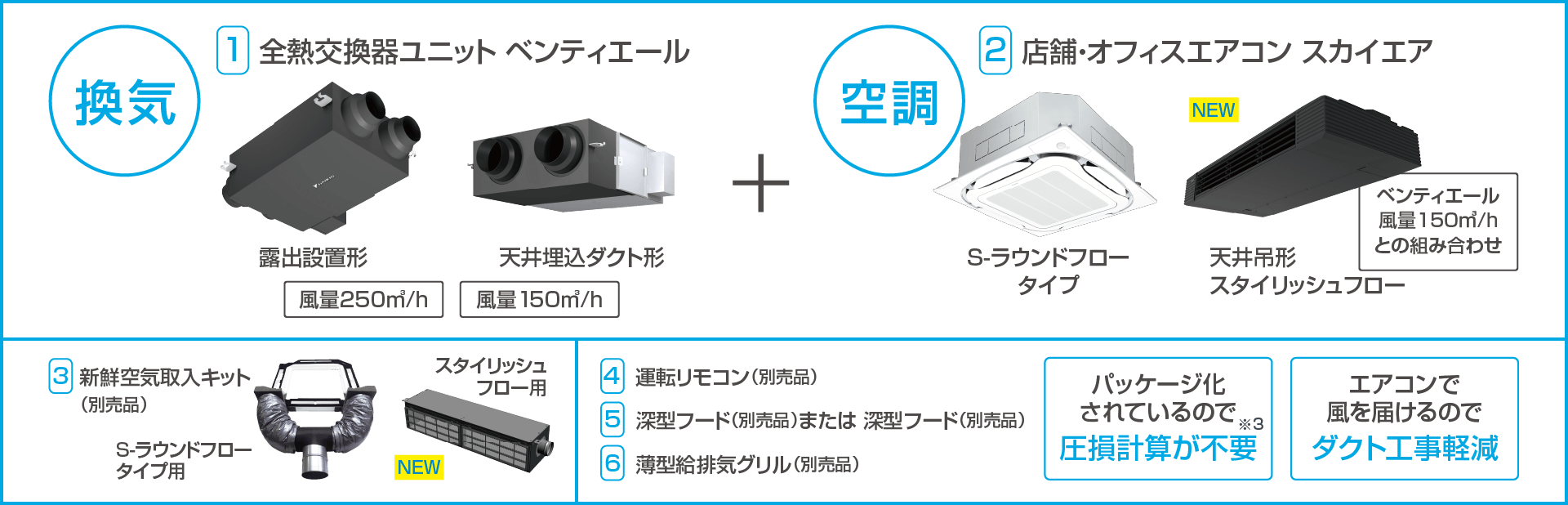

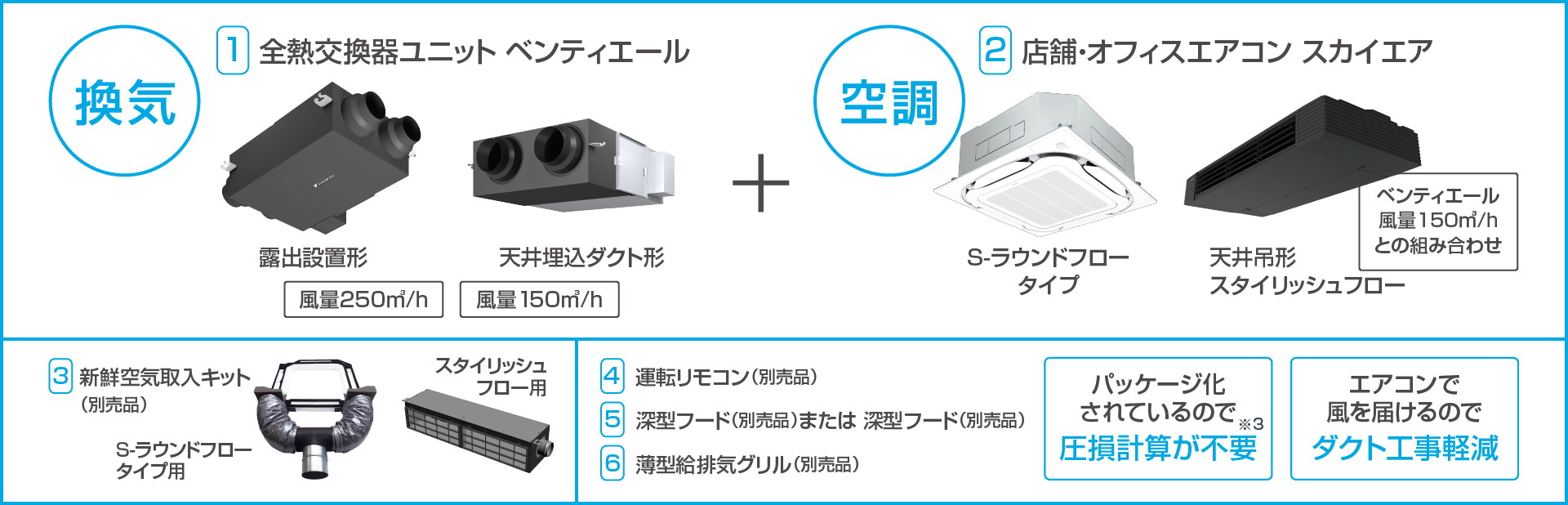

『お店の換気ができるエアコン』組み合わせ
- ※3.
- 設置制約内において。
組み合わせ詳細

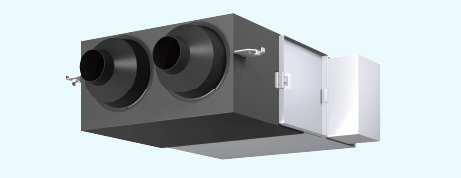

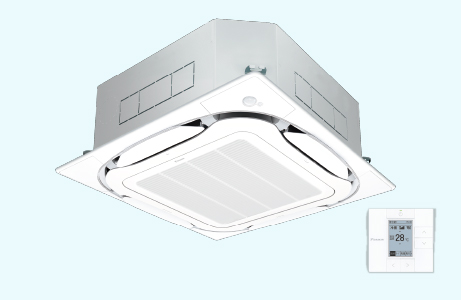

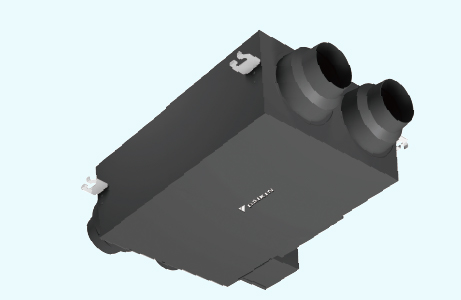

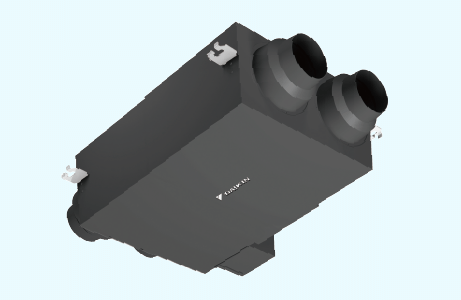

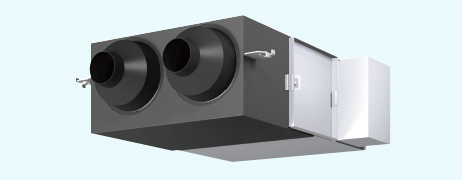

【ベンティエール（風量250㎥/h）+ S-ラウンドフロータイプ】
店舗・オフィスエアコン
スカイエア
S-ラウンドフロータイプ
・FIVE STAR ZEAS（SSRC）（P80形/P112形/P140形/P160形）
・Eco-ZEAS（SZRC）（P112形/P140形/P160形）
液晶ワイヤードリモコン BRC1G4
周辺部材

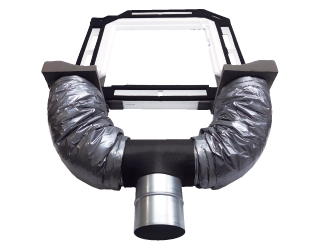

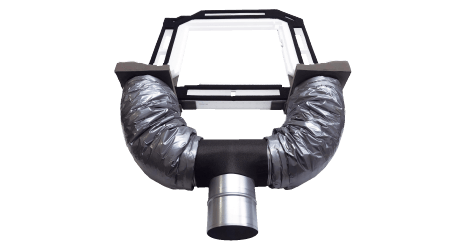

新鮮空気取入キット
（チャンバー式・Ｔ管有り）
KDDP55C160K
深形フード×２
（金網付き）
K-CFN150N
丸形フード×２
（金網付き）
K-SFX150ZS

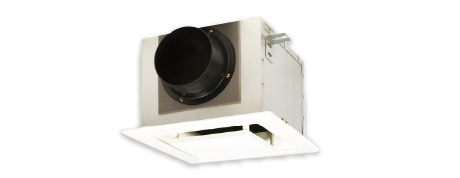

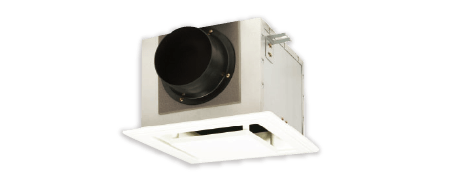

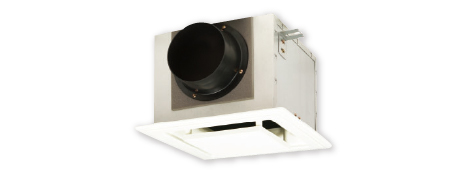

薄形給排気グリル
K-DGL150DF
- ※
- ダクトは現地手配となります。

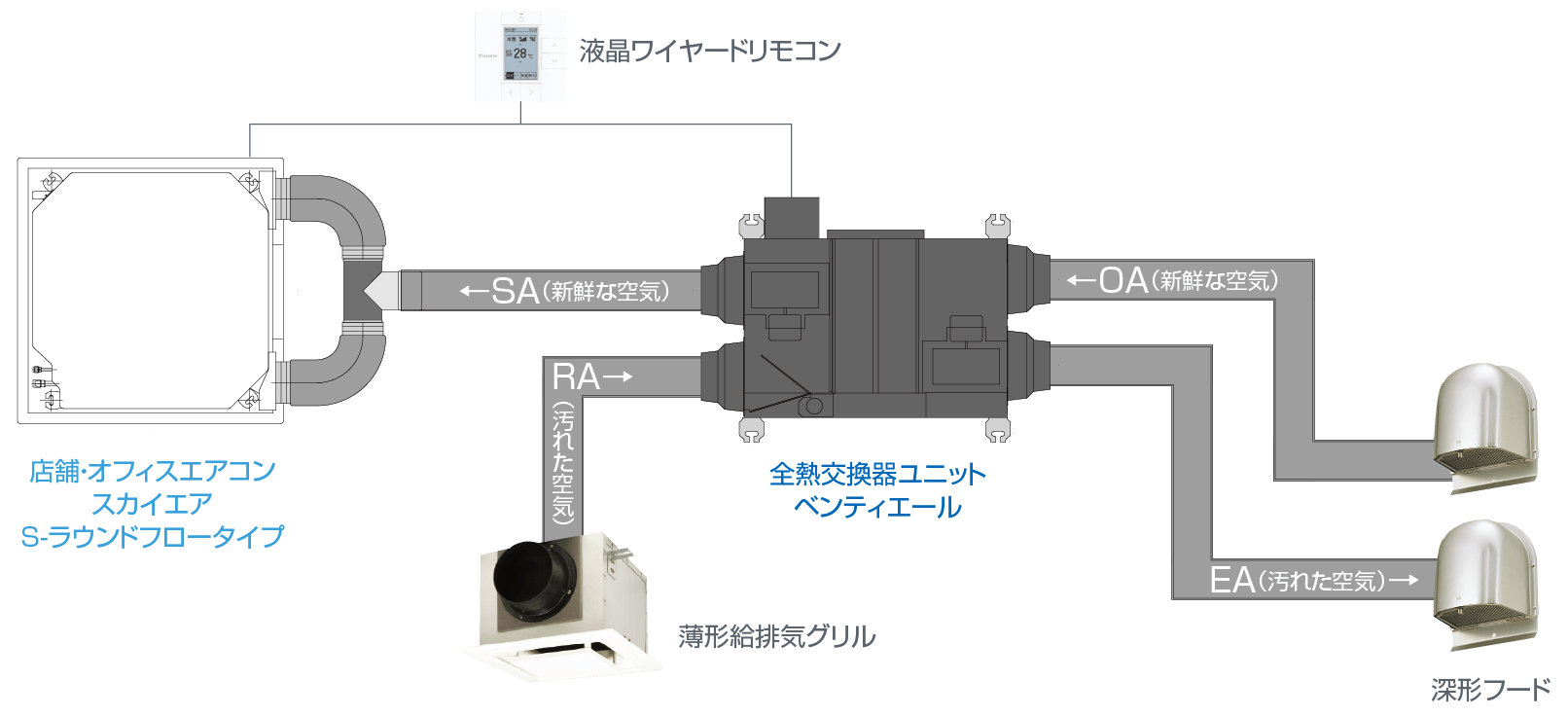

取り付けイメージ（深形フードの場合）
【制約条件※】
- ・
- SA-OAライン：ダクト長7.0m以内、曲げ2回まで。
RA-EAライン：ダクト長5.0m～24m以内、曲げ2回まで。
（給気と排気での静圧差を10:6以内にするため排気ライン5m以上必要） - ・
- 使用するダクトはアルミフレキダクトを想定。
（その他であれば風量250㎥/h時、静圧 2.7Pa/m 以下のもので選定） - ・
- 制限を超える場合、能力低下や風量低下の可能性があります。
- ※
- 全熱交換器ユニット 風量240㎥/h以上を前提とした条件です。
丸形フードの場合
【制約条件※】
- ・
- SA-OAライン：ダクト長8.0m以内、曲げ2回まで。
RA-EAライン：ダクト長10.0m～28m以内、曲げ2回まで。
（給気と排気での静圧差を10：6以内にするため排気ライン10m以上必要。） - ・
- 使用するダクトはアルミフレキダクトを想定。
（その他であれば風量250㎥/h時、静圧 2.7Pa/m 以下のもので選定） - ・
- 制限を超える場合、能力低下や風量低下の可能性があります。
- ※
- 全熱交換器ユニット 風量240㎥/h以上を前提とした条件です。

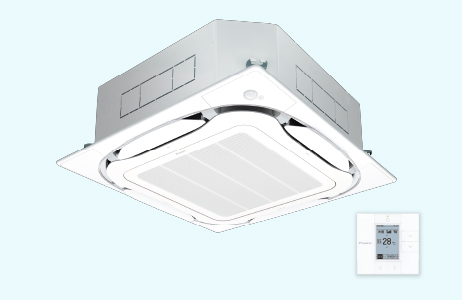

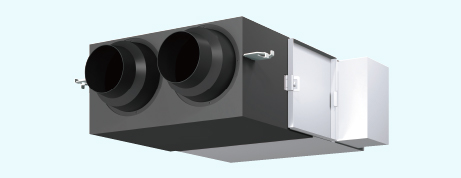

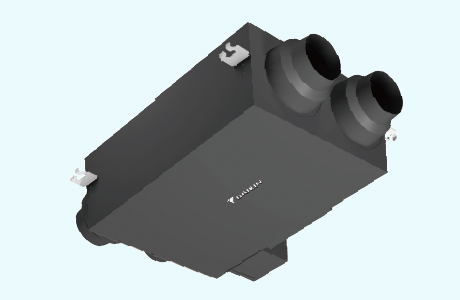

【ベンティエール（風量150㎥/h）+ S-ラウンドフロータイプ】
店舗・オフィスエアコン
スカイエア
S-ラウンドフロータイプ
・FIVE STAR ZEAS（SSRC）（P40形/P45形/P50形/P56形/P63形）
・Eco-ZEAS（SZRC）（P40形/P45形/P50形/P56形/P63形/P80形）
液晶ワイヤードリモコン BRC1G4
周辺部材

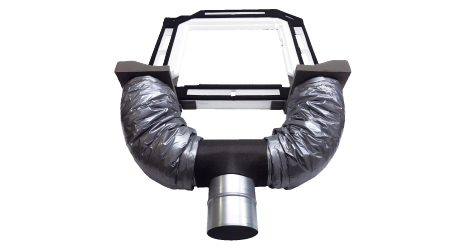

新鮮空気取入キット
（チャンバー式・Ｔ管有り）
KDDP55C160K
深形フード
（金網付き）×２
K-CFN100N
ダクトアダプタ KDFA15A1
丸形フード
（金網付き）×２
K-SFX100ZS
ダクトアダプタ KDFA15A1

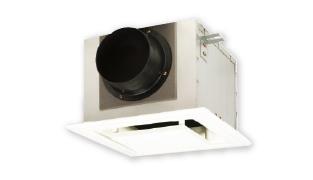

薄形給排気グリル
K-DGL100DF
- ※
- ダクトは現地手配となります。

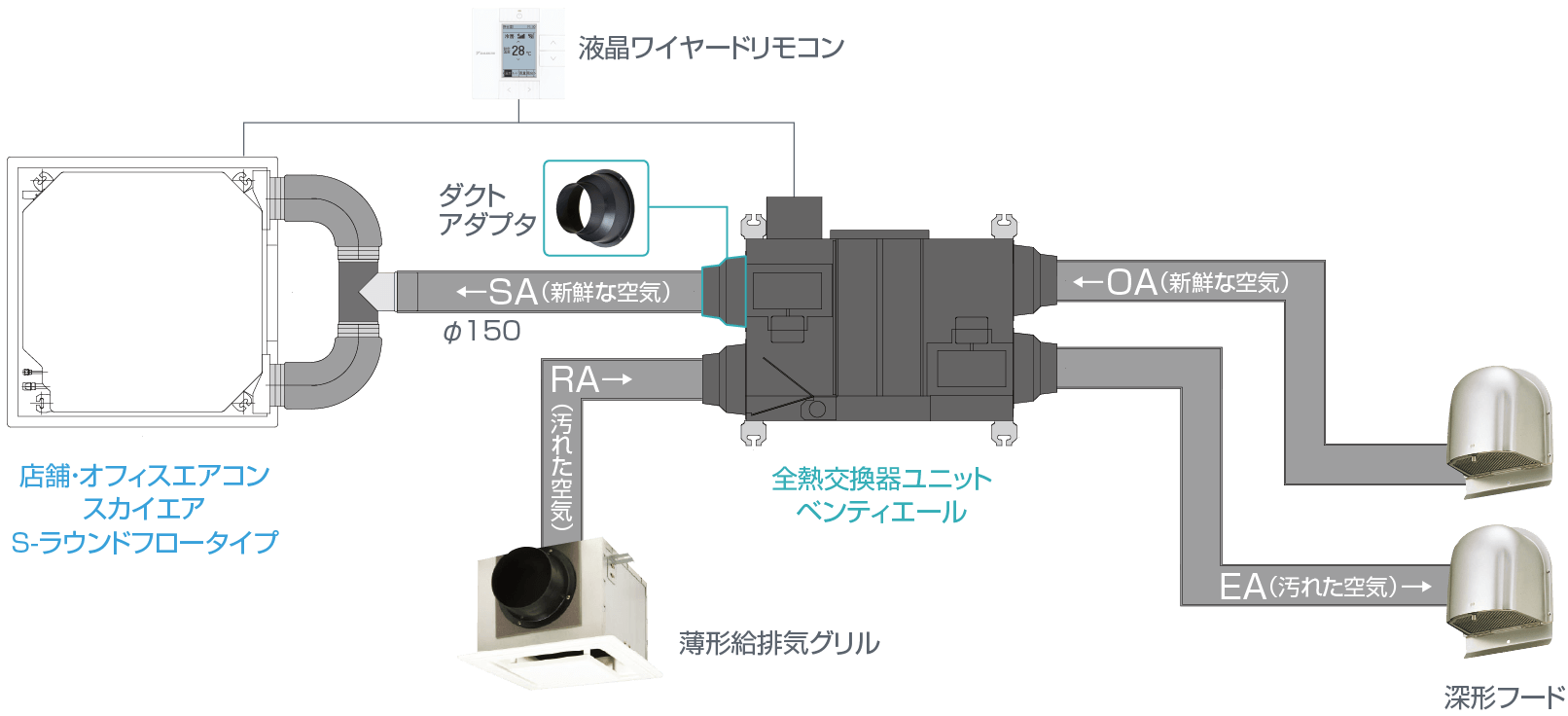

取り付けイメージ（深形フードの場合）
【制約条件※】
- ・
- SA-OAライン：ダクト長4.0m以内、曲げ2回まで。
RA-EAライン：ダクト長5.0m以内、曲げ2回まで。 - ・
- 使用するダクトはアルミフレキダクトを想定。
（その他であれば風量150㎥/h時、静圧 8.5Pa/m 以下のもので選定） - ・
- 制限を超える場合、能力低下や風量低下の可能性があります。
- ※
- 全熱交換器ユニット 風量150㎥/hを前提とした条件です。
丸形フードの場合
【制約条件※】
- ・
- SA-OAライン：ダクト長7.5m以内、曲げ2回まで。
RA-EAライン：ダクト長9.0m以内、曲げ2回まで。 - ・
- 使用するダクトはアルミフレキダクトを想定。
（その他であれば風量150㎥/h時、静圧 8.5Pa/m 以下のもので選定） - ・
- 制限を超える場合、能力低下や風量低下の可能性があります。
- ※
- 全熱交換器ユニット 風量150㎥/hを前提とした条件です。
●1セットにつき１台のリモコンにてご使用ください。
●ダクト直結有無設定を「有」に設定してください（現地設定）。
エアコンとのダクト直結有無設定……「有」［17（27）・5・02］
| モード番号 | 設定スイッチ番号 | 設定ポジション | ||
|---|---|---|---|---|
| 01 | 02 | |||
| ダクト直結有無設定 | 17（27） | 5 | ダクト直結なし | ダクト直結あり |
工場出荷状態
●全熱交換器ユニットの風量を特強ノッチに設定してください（現地設定）。
換気ファン風量設定……「特強」［17（27）・4・02］
| モード番号 | 設定スイッチ番号 | 設定ポジション | ||
|---|---|---|---|---|
| 01 | 02 | |||
| 換気ファン初期設定 | 17（27） | 4 | 通常 | 特強 |
工場出荷状態
●換気単独運転はできません。換気のみ行いたい場合はエアコンを送風モードにて運転してください。
●２４時間運転設定・間欠弱ノッチ運転・自動ナイトパージ機能は使用できません。
●室内機の運転音が上がりますので吹出口の音が気になる場合は「弱ノッチ」にしてください（換気量が落ちる場合があります）。
●空調機の機器保護のため、換気が停止する場合があります。

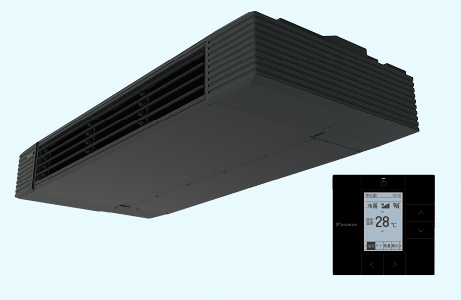

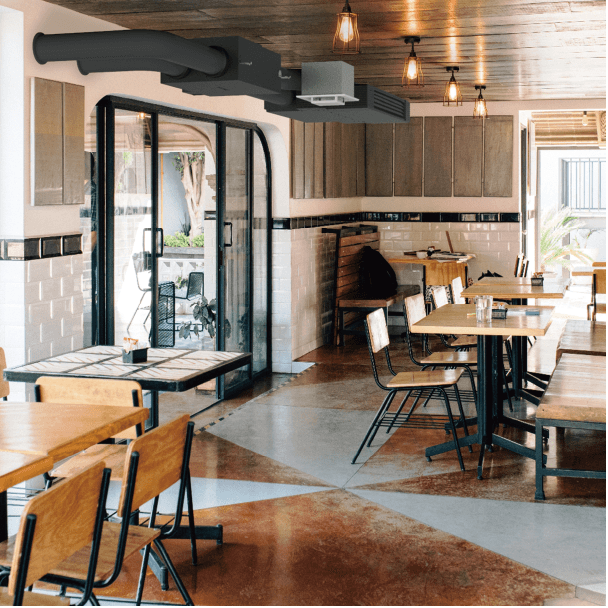

【ベンティエール（風量150㎥/h）+ 天井吊形 スタイリッシュフロー】
店舗・オフィスエアコン
スカイエア

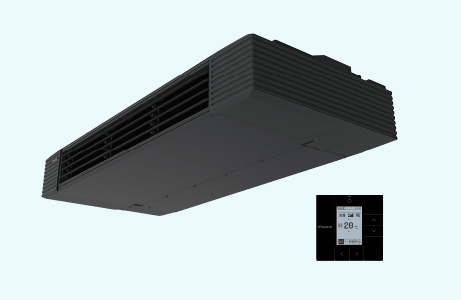

天井吊形
スタイリッシュフロー
・FIVE STAR ZEAS（SSRHU）
（P63形/P80形）
・Eco-ZEAS（SZRHU）
（P63形/P80形）
液晶ワイヤードリモコン BRC1G4K
周辺部材

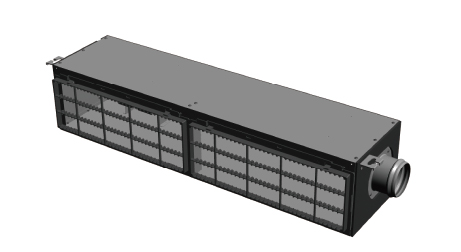

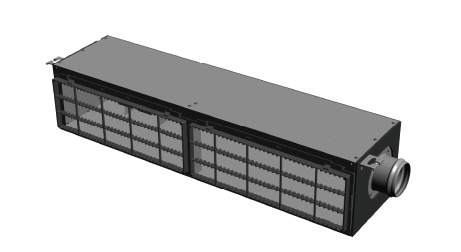

新鮮空気取入キット
（チャンバー式）
BDD51A80
深形フード×２
（金網付き）
K-CFN100N
丸形フード×２
（金網付き）
K-SFX100ZS
薄形給排気グリル
K-DGL100DF
- ※
- ダクトは現地手配となります。

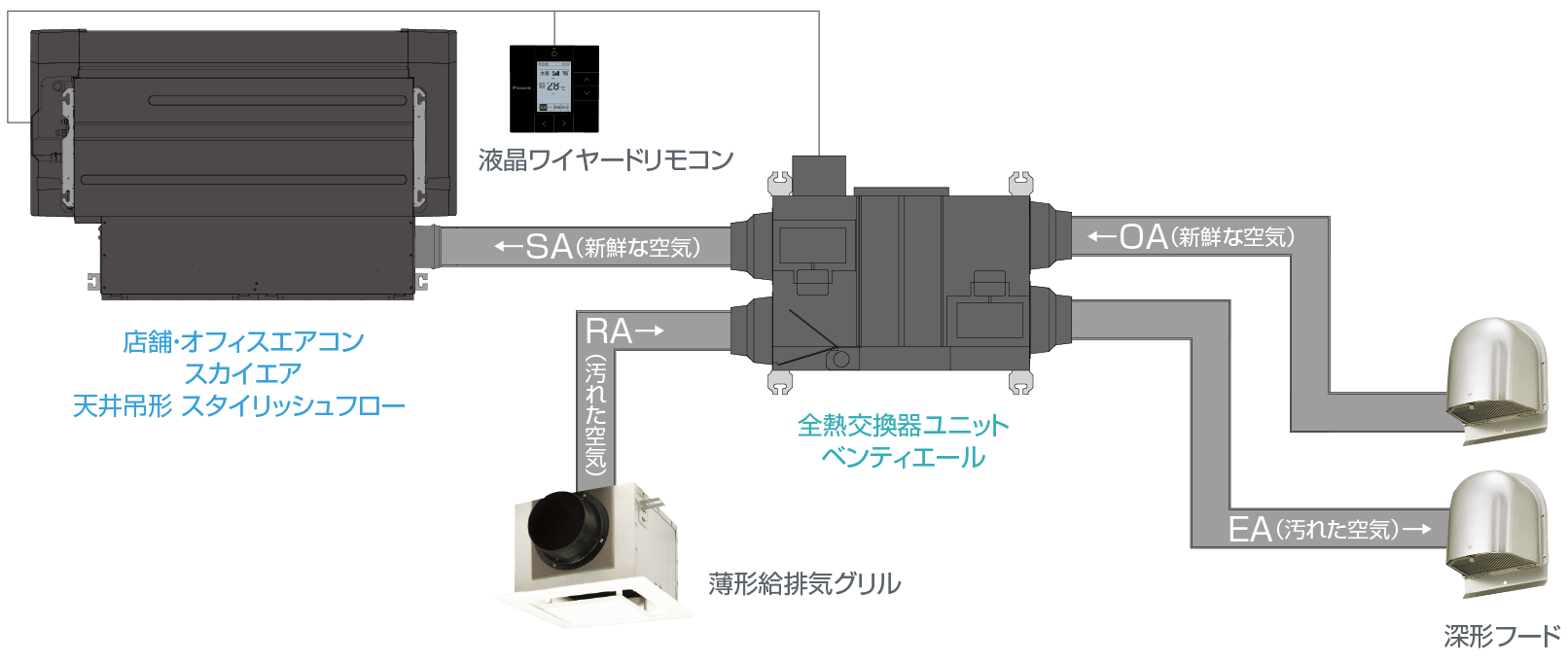

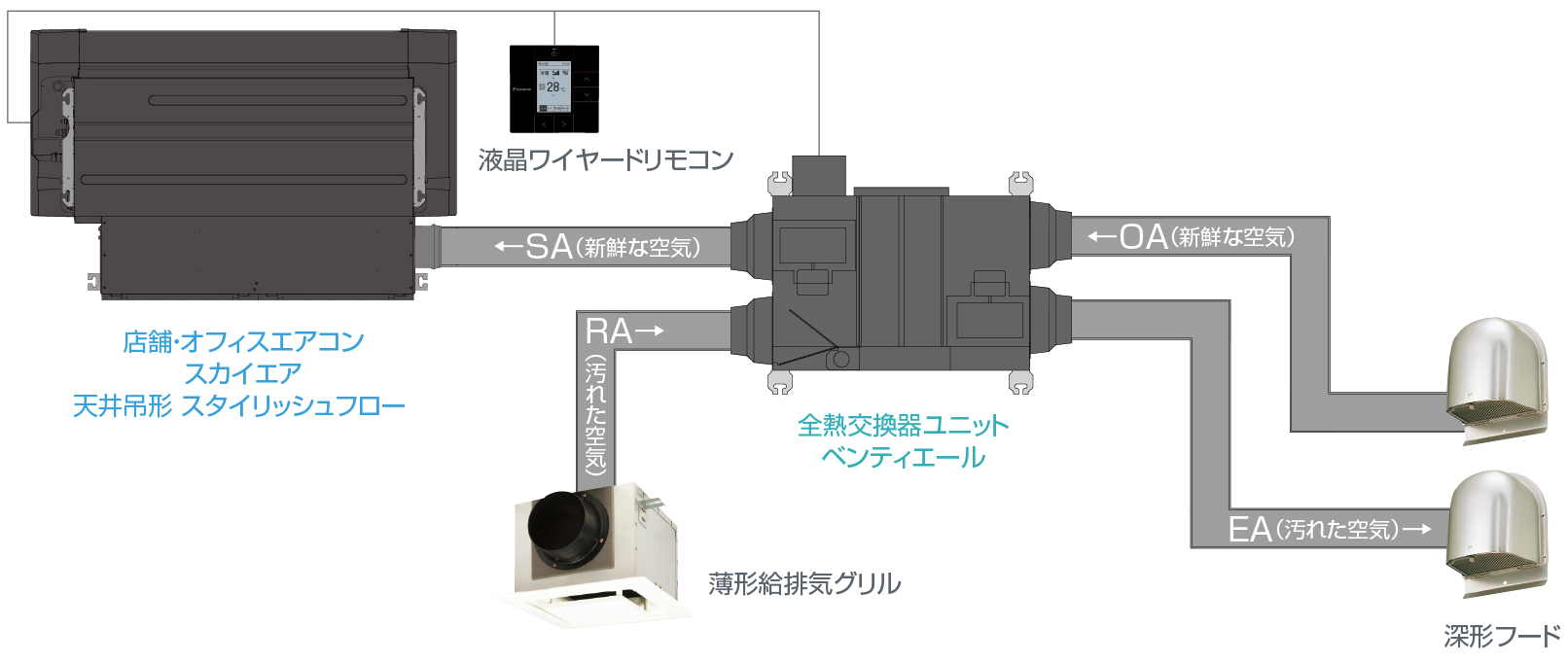

取り付けイメージ（深形フードの場合）
【制約条件※】
- ・
- SA-OAライン：ダクト長5.0m以内、曲げ2回まで。
RA-EAライン：ダクト長5.0m以内、曲げ2回まで。 - ・
- 使用するダクトはアルミフレキダクトを想定。
（その他であれば風量150㎥/h時、静圧 8.5Pa/m 以下のもので選定） - ・
- 制限を超える場合、能力低下や風量低下の可能性があります。
- ※
- 全熱交換器ユニット 風量150㎥/hを前提とした条件です。
丸形フードの場合
【制約条件※】
- ・
- SA-OAライン：ダクト長8.5m以内、曲げ2回まで。
RA-EAライン：ダクト長9.0m以内、曲げ2回まで。 - ・
- 使用するダクトはアルミフレキダクトを想定。
（その他であれば風量150㎥/h時、静圧 8.5Pa/m 以下のもので選定） - ・
- 制限を超える場合、能力低下や風量低下の可能性があります。
- ※
- 全熱交換器ユニット 風量150㎥/hを前提とした条件です。
●1セットにつき１台のリモコンにてご使用ください。
●ダクト直結有無設定を「有」に設定してください（現地設定）。
エアコンとのダクト直結有無設定……「有」［17（27）・5・02］
| モード番号 | 設定スイッチ番号 | 設定ポジション | ||
|---|---|---|---|---|
| 01 | 02 | |||
| ダクト直結有無設定 | 17（27） | 5 | ダクト直結なし | ダクト直結あり |
工場出荷状態
●全熱交換器ユニットの風量を特強ノッチに設定してください（現地設定）。
換気ファン風量設定……「特強」［17（27）・4・02］
| モード番号 | 設定スイッチ番号 | 設定ポジション | ||
|---|---|---|---|---|
| 01 | 02 | |||
| 換気ファン初期設定 | 17（27） | 4 | 通常 | 特強 |
工場出荷状態
●換気単独運転はできません。換気のみ行いたい場合はエアコンを送風モードにて運転してください。
●２４時間運転設定・間欠弱ノッチ運転・自動ナイトパージ機能は使用できません。
●室内機の運転音が上がりますので吹出口の音が気になる場合は「弱ノッチ」にしてください（換気量が落ちる場合があります）。
●空調機の機器保護のため、換気が停止する場合があります。
●1セットにつき１台のリモコンにてご使用ください。 ●ダクト直結有無設定を「有」に設定してください（現地設定）。 ●換気単独運転はできません。換気のみ行いたい場合はエアコンを送風モードにて運転してください。 ●２４時間運転設定・間欠弱ノッチ運転・自動ナイトパージ機能は使用できません。 ●吹出口の音が気になる場合は「弱ノッチ」にしてください。 ●空調機の機器保護のため、換気が停止する場合があります。
- （注）
- 「お店の換気ができるエアコン」の組み合わせ機器や設置に関する制約や条件がございます。詳しくは専用パンフレットをご確認、お問い合わせください。
