天井埋込カセット形[1方向吹出形・2方向吹出形](FWHC)

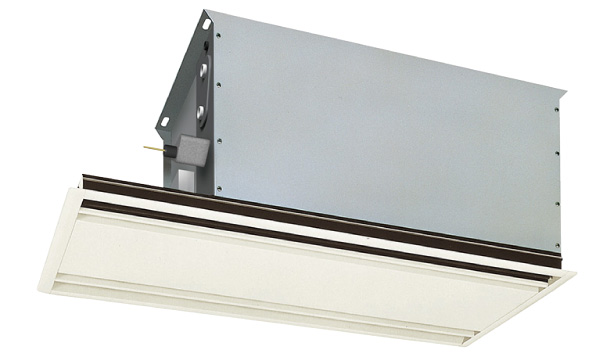

天井埋込カセット形[1方向吹出形・2方向吹出形](FWHC)の製品写真
設置事例

■機種シリーズ

タイプ 標準シリーズ ECOシリーズ
ACモーター搭載 DCモーター搭載
標準形 低水量形受注生産品 大温度差形受注生産品 標準形受注生産品 低水量形受注生産品 大温度差形受注生産品
1方向吹出形 FWHC2DS FWHC2DTS FWHC2DHS FWHC2DES FWHC2DETS FWHC2DEHS
FWHC3DS FWHC3DTS FWHC3DHS FWHC3DES FWHC3DETS FWHC3DEHS
FWHC4DS FWHC4DTS FWHC4DHS FWHC4DES FWHC4DETS FWHC4DEHS
FWHC6DS FWHC6DTS FWHC6DHS FWHC6DES FWHC6DETS FWHC6DEHS
FWHC8DS FWHC8DTS FWHC8DHS FWHC8DES FWHC8DETS FWHC8DEHS
FWHC12DS FWHC12DTS FWHC12DHS FWHC12DES FWHC12DETS FWHC12DEHS
FWHC14DEHS
2方向吹出形 FWHC2DD FWHC2DTD FWHC2DHD FWHC2DED FWHC2DETD FWHC2DEHD
FWHC3DD FWHC3DTD FWHC3DHD FWHC3DED FWHC3DETD FWHC3DEHD
FWHC4DD FWHC4DTD FWHC4DHD FWHC4DED FWHC4DETD FWHC4DEHD
FWHC6DD FWHC6DTD FWHC6DHD FWHC6DED FWHC6DETD FWHC6DEHD
FWHC8DD FWHC8DTD FWHC8DHD FWHC8DED FWHC8DETD FWHC8DEHD
FWHC12DD FWHC12DTD FWHC12DHD FWHC12DED FWHC12DETD FWHC12DEHD
FWHC14DEHD

・標準シリーズの低水量形と大温度差形、ECOシリーズの全機種が受注生産品となります。納期に日数を要しますので、発注の際にご確認ください。


省エネ性を追求した技術で、セントラル空調のZEB普及化に貢献します。

DCモーター搭載のECOシリーズもラインアップ受注生産品ZEB普及化に貢献

ACモーター搭載の標準シリーズのほかに、高効率なDCモーターを搭載した「ECOシリーズ」を受注生産品でラインアップ。
さらに効率性を高められます。

低風量ほど効率性アップ

中~低速域運転時ではさらに電力節約

省エネルギー設計のDCモーターを採用

モーターは巻線とローターの磁力の相違によって回転します。ACモーターはローターに磁力を発生させるために電力を使用しますが、DCモーターはローターに永久磁石を使用することで、この電力を大きく削減できます。

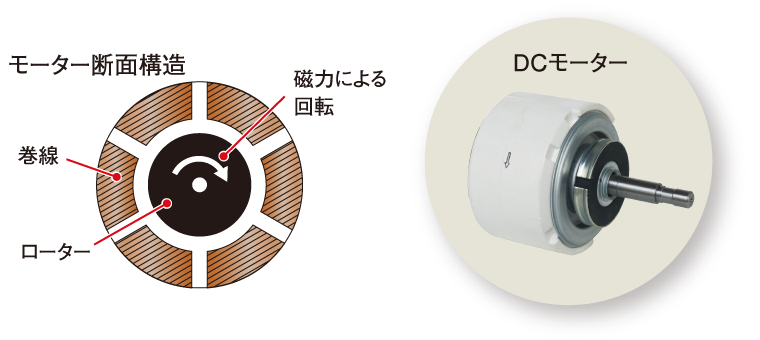

モーター断面構造とモータの写真

ACモーター搭載の標準シリーズと比べ、消費電力を大幅削減

消費電力

最大  55% 削減
(5℃差時比較)
268W  ACモーター仕様12形

121W  DCモーター仕様12形

年間電力使用量

265kWh/台削減※1
(5℃差時比較)
385kWh/台  ACモーター仕様12形

120kWh/台  DCモーター仕様12形

※1.
FWHC12形(60Hz)において年間運転時間2500時間(H:250時間、M:500時間、L:1750時間)で試算。

低水量コイル、大温度差コイル仕様機もラインアップ。受注生産品ZEB普及化に貢献

3タイプをラインアップ

温度差5℃対応の標準コイルのほか、温度差7℃対応の低水量コイルと温度差10℃対応の大温度差コイルを搭載した専用機を揃え、システム全体の省エネ・省工事に貢献します。

標準コイル※(Φ9.5伝熱管)、低水量コイル(Φ7伝熱管)、大温度差コイル(Φ7伝熱管)

専用設計の低水量/大温度差コイル

  • 水路断面積の半減で1/2水量でも管内水速を維持し高熱伝達を実現。
  • 細径管専用高性能ルーバーフィンで空気側熱伝達率を向上。
  • 伝熱管の高集積化およびフィン枚数増加により伝熱面積を拡大。

循環水量を抑え、省エネ・省工事が図れる大温度差空調

標準システムでは熱源機とファンコイルユニットの間を出入口温度差5℃で水を循環させますが、この温度差を大きくすることで、循環させる水量を抑えることができ、送水ポンプの小型化や省電力化など、搬送動力が低減でき、システム全体の省エネルギー化が図れます。

標準コイルの場合

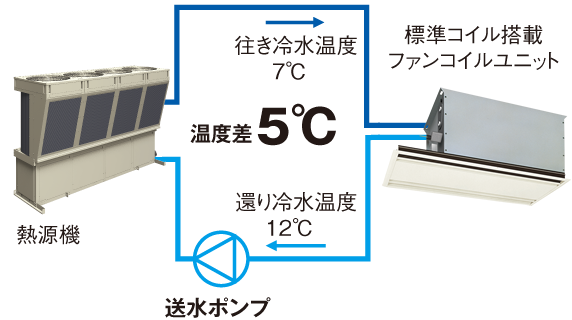

熱源機からファンコイルユニットとの温度差が5℃
大温度差コイルの場合

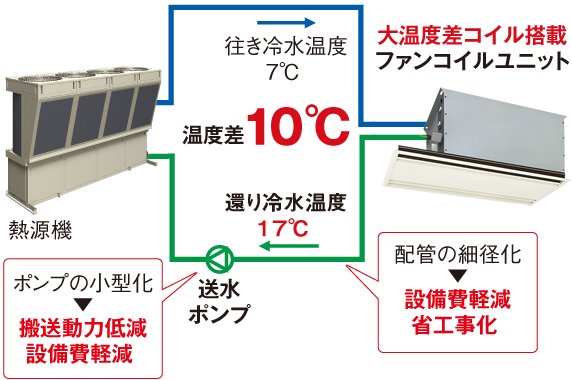

熱源機からファンコイルユニットとの温度差が10℃
循環水量が抑えられるから
ポンプ・配管・バルブ類の
小型化
配管工事の
省力化
ポンプ搬送動力を
低減

循環水量のムダを抑える比例2方弁制御が可能(改装対応)ZEB普及化に貢献

独自の電動2方弁比例制御により、循環水量と風量を連動させた、きめ細かな能力制御を実現します。

  • 循環水量のムダが抑えられ、インバーターポンプなら搬送動力が低減。
  • 負荷に応じた水量で出入口温度差が安定し、システム全体の効率性が向上。
最適水量制御グラフ

同一デザインで、同じ空間に併設しても違和感がありません。

1方向吹出形も2方向吹出形もパネルの外観デザインが同じなので、同一空間に併設しても違和感がなく、適切な気流配置が行えます。

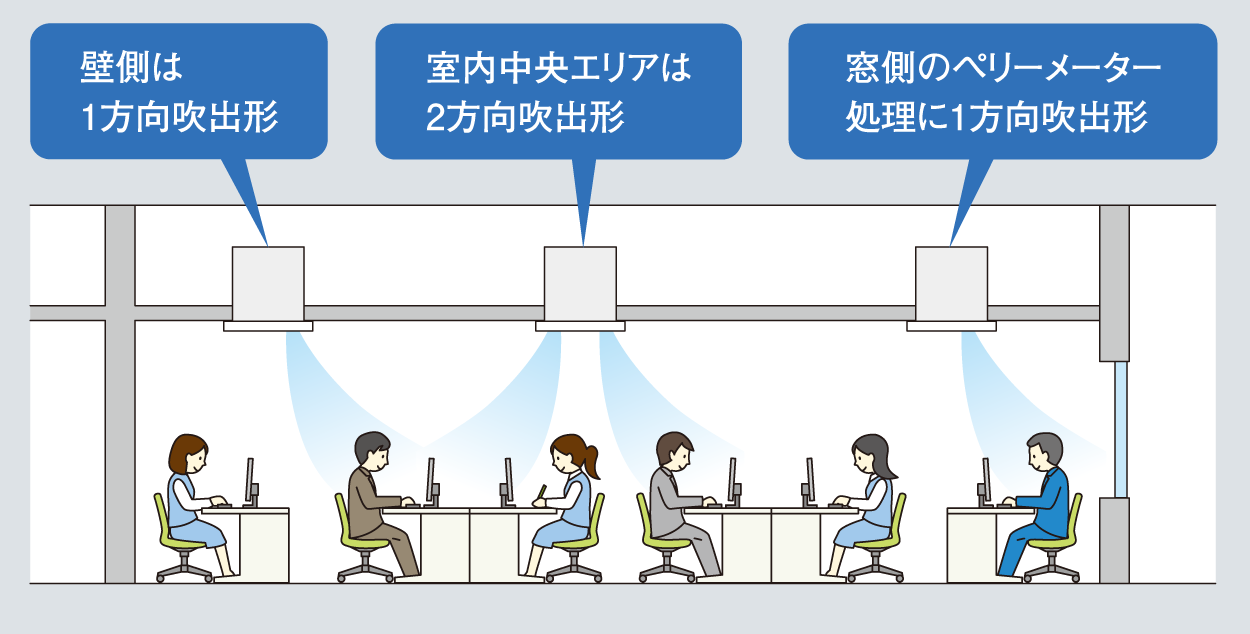

1方向吹出形も2方向吹出形の設置イメージ

快適でクリーンな環境をお届けします。

ストリーマ除菌ユニットも改装対応にて搭載できます。(ECOシリーズのみ)

設置上のご注意
『ストリーマ機能搭載機種』は、
次のような場所ではご使用いただけません。
  • オイルミストなどの発生する油煙環境。
  • 調理場など油の飛沫や蒸気の多いところ。
  • 理・美容院など、ヘアスプレーを多く使うところ。
  • 喫煙ルームなど、煙の多いところ。

上記以外でもご使用いただけない場合があります。
詳細はお買い上げの販売店またはダイキンコンタクトセンターへお問い合わせください。

●医療機器ではありません。

冷暖フリーに対応した4管式空調をコンパクトに実現(改装対応)

冷水用と温水用のコイルを一体化することで、一般的なダブルコイルに比べ、ファンコイル本体の小型・軽量化が図れ、現地での設置自由度・施工性を高めます。


施工性の向上。設置自由度も高まります。

高揚程ドレンポンプで設置自由度拡大、工数削減

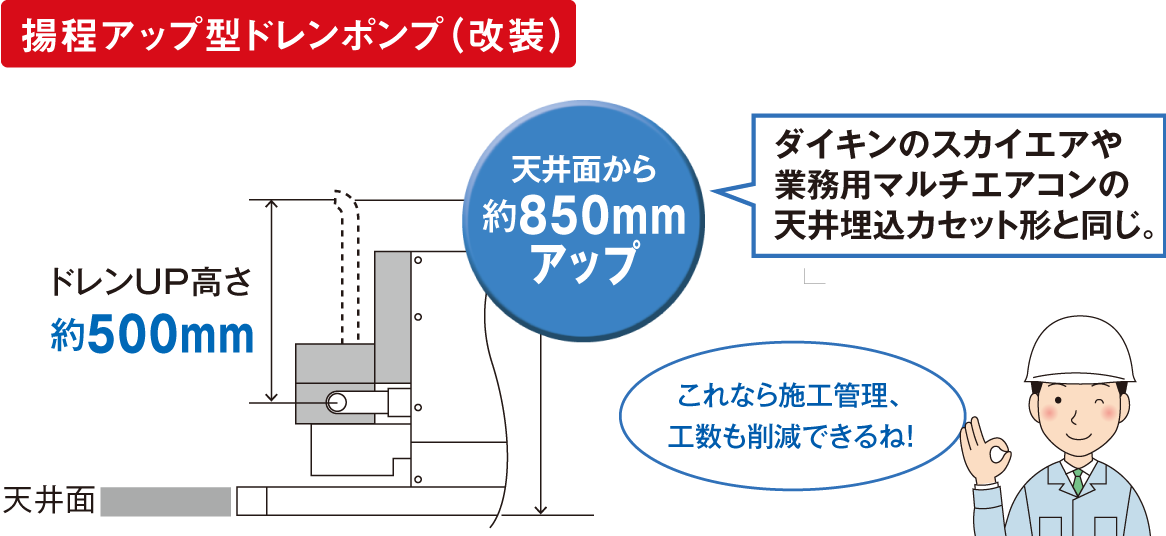

高い揚程でチャンバーなどによる本体高さのかさ上げも減らせ、梁下への設置も容易化。現地に合わせた自在な配置に柔軟に対応できます。

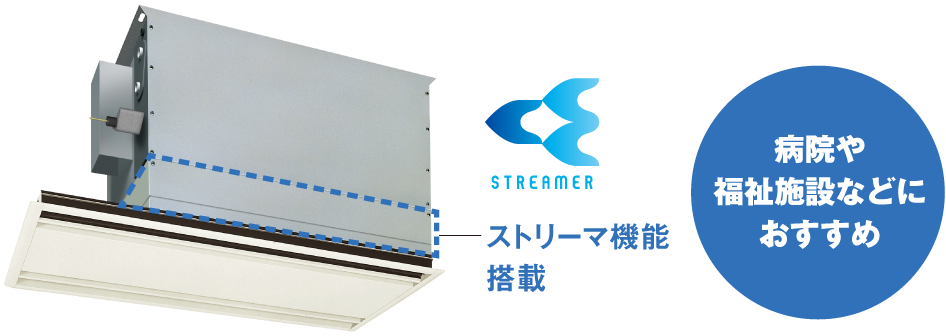

ストリーマ除菌ユニット搭載タイプ写真

・他にも多彩な改装メニューをご用意していますのでお問い合わせください。
