天井埋込カセット形 S-ラウンドフロータイプ(FWJC)

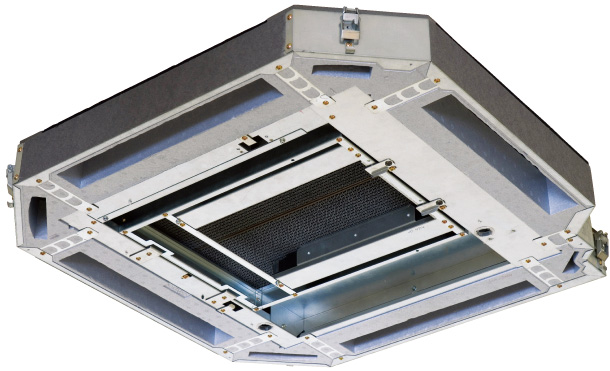

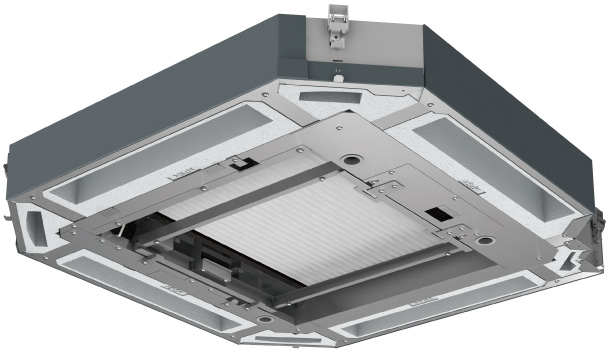

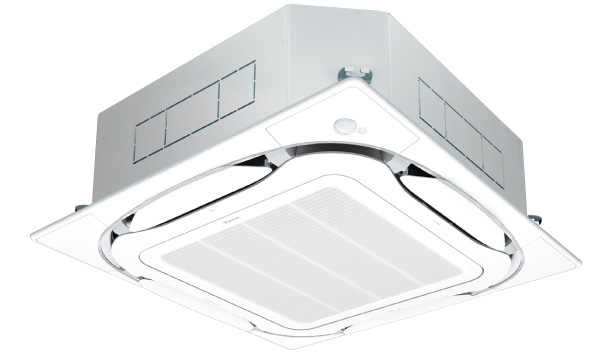

天井埋込カセットシリーズの製品写真

■機種シリーズ

ECOシリーズ
DCモーター搭載
標準形 低水量形受注生産品 大温度差形受注生産品
FWJC4G FWJC4GT FWJC4GH
FWJC6G FWJC6GT FWJC6GH
FWJC8G FWJC8GT FWJC8GH
FWJC10G FWJC10GT FWJC10GH
FWJC12G FWJC12GT FWJC12GH

・低水量形、大温度差形は受注生産品となります。納期に日数を要しますので、発注の際にご確認ください。


独自の気流制御とセンサー技術で、快適な気流をお届けします。

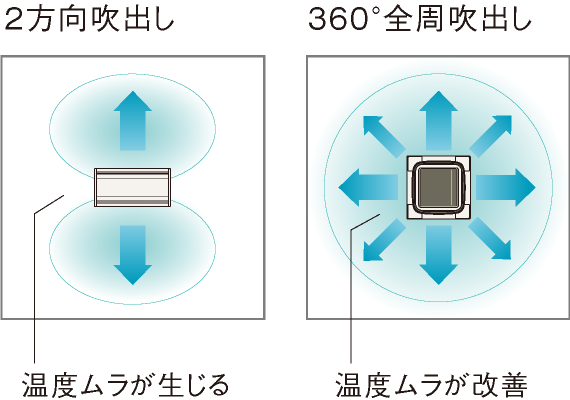

温度ムラを抑えた快適気流制御

気流を室内の隅々に
送り届ける360°全周吹出し。

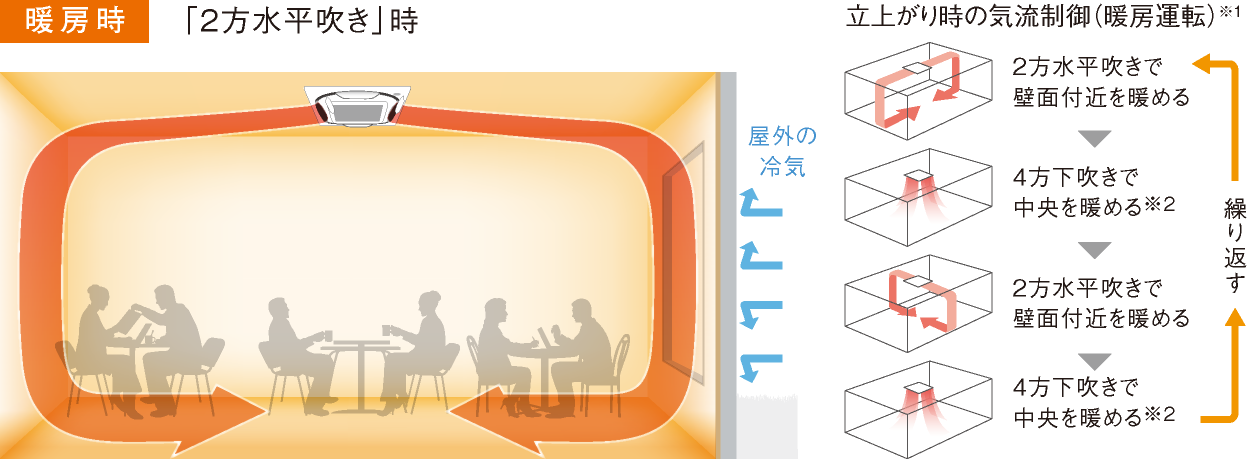

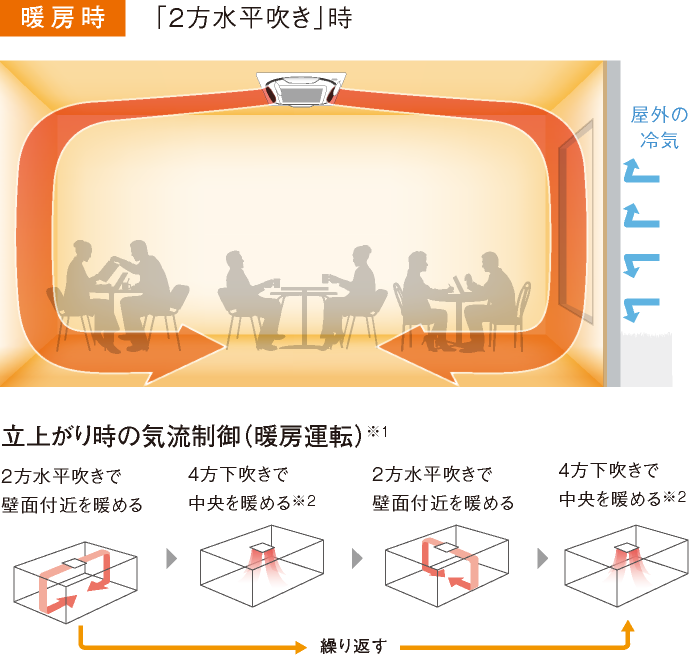

運転立ち上がり時、循環する気流「アクティブ・サーキュレーション」で
温度ムラを抑制。
※1.
冷房時も行います。
※2.
冷房時は4方向スイング

ダブルセンサーでいつも快適・省エネ

ダブルセンサーでいつも快適・省エネ

狙う

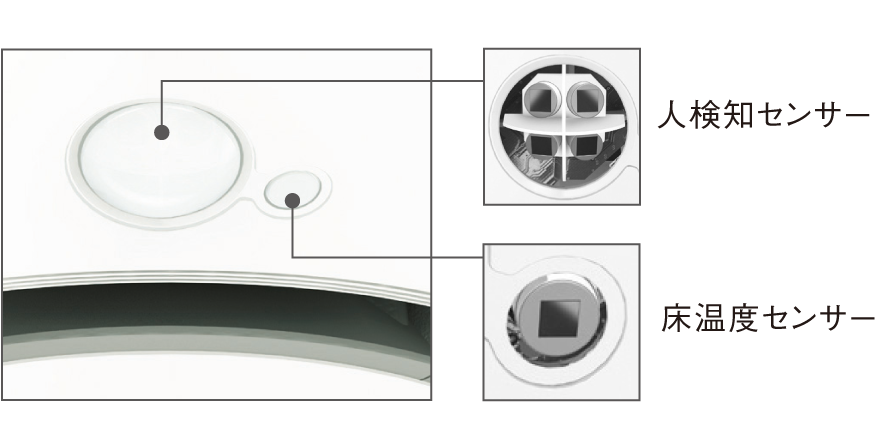

床温度センサー+風向独立フラップ

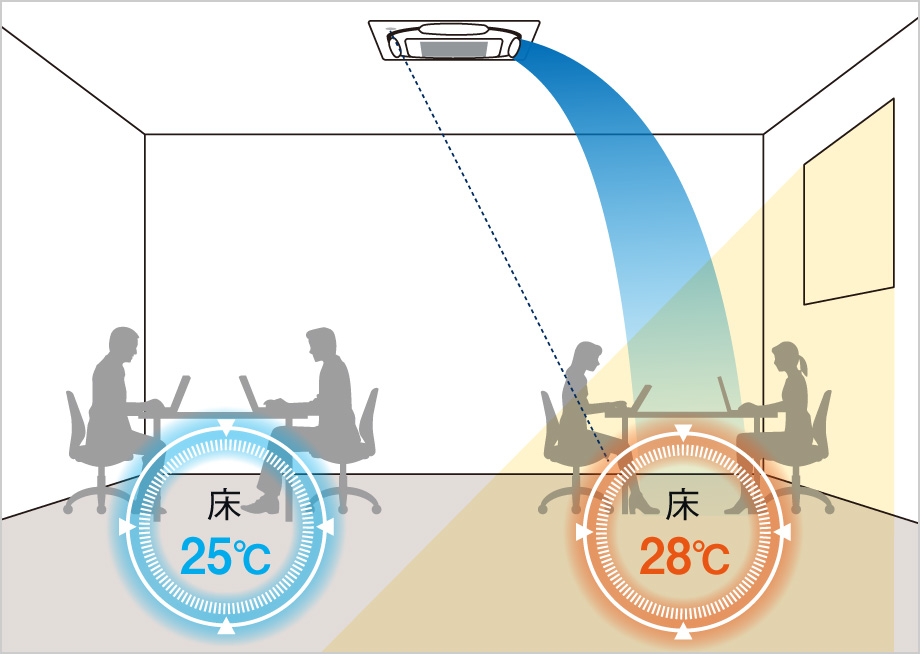

床面温度を検知して温度の高いエリアに冷風を送り込み、温度ムラを抑えます。

避ける

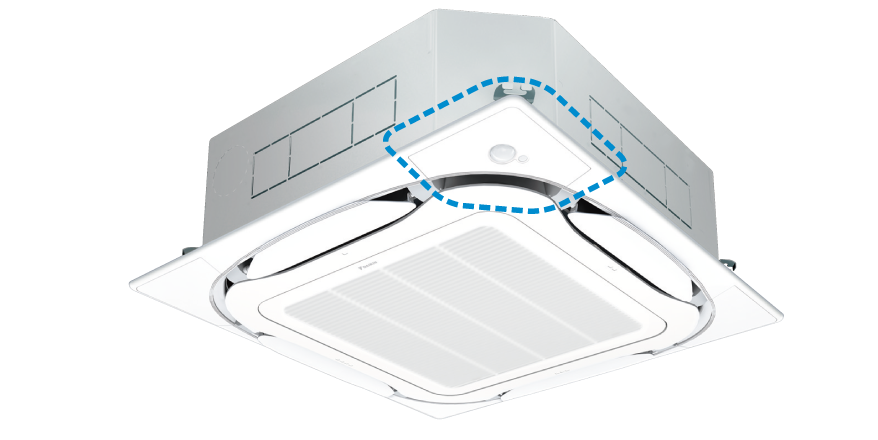

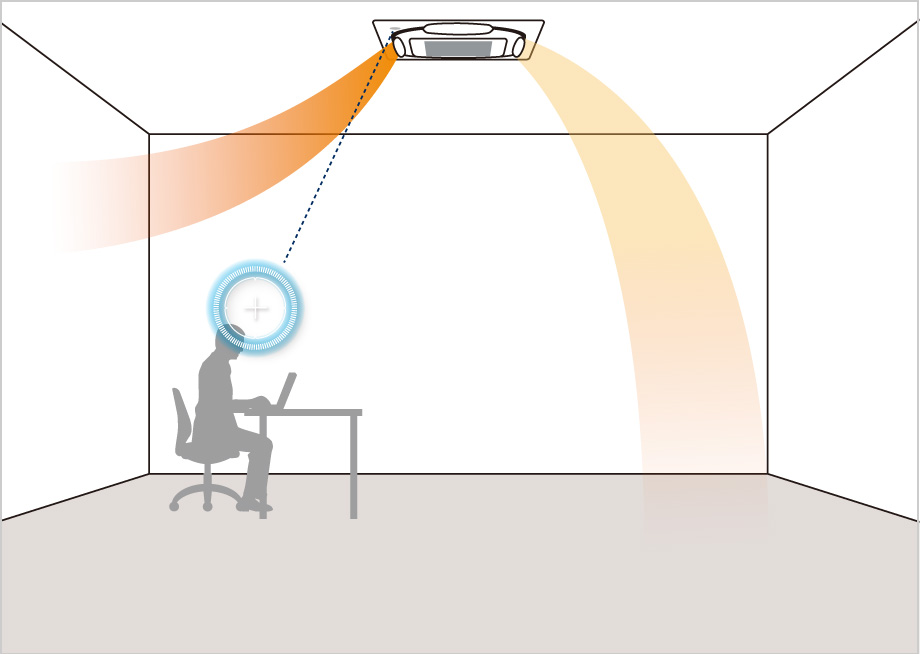

人検知センサー+風向独立フラップ

暖房時は人を検知して「よける」気流制御を行い、不快な風あたりを抑えます。(自動ドラフト低減機能)

●風あたり(ドラフト)は天井高さや能力(風量)によって変わります。

察知する

床温度が低いことを検知して、パワフルに暖気を吹き下ろし、足元を暖めます。

抑える

人の不在を検知すると自動的に能力をセーブ。さらに人の不在が続くと、運転を停止します。

●一旦不在を検知して停止になると、自動復帰は行いません。


省エネ性を追求した技術で、セントラル空調のZEB普及化に貢献します。

運転効率に優れた新型DCモーターを採用 ZEB普及化に貢献

全領域でACモーターより優れた回転効率を発揮し、低速域ほど消費電力を節約するDCモーターをさらに進化させたアウターロータータイプのDCモーターを採用。従来のインナーロータータイプに比べトルクが出しやすく、さらに運転効率が向上しています。

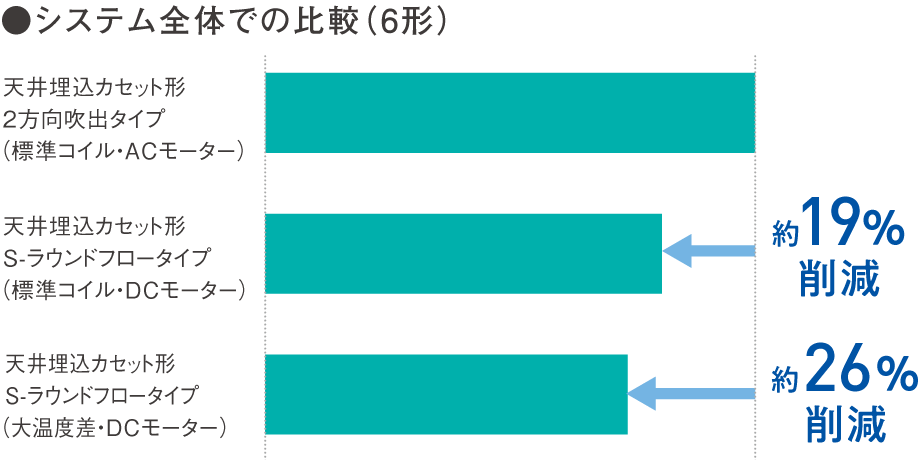

●ACモーター採用機との消費電力比較(60Hz)

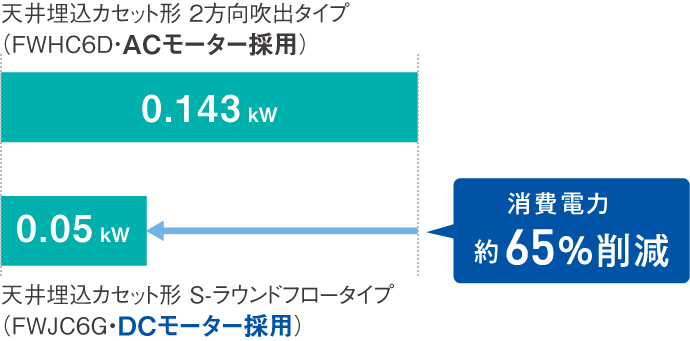

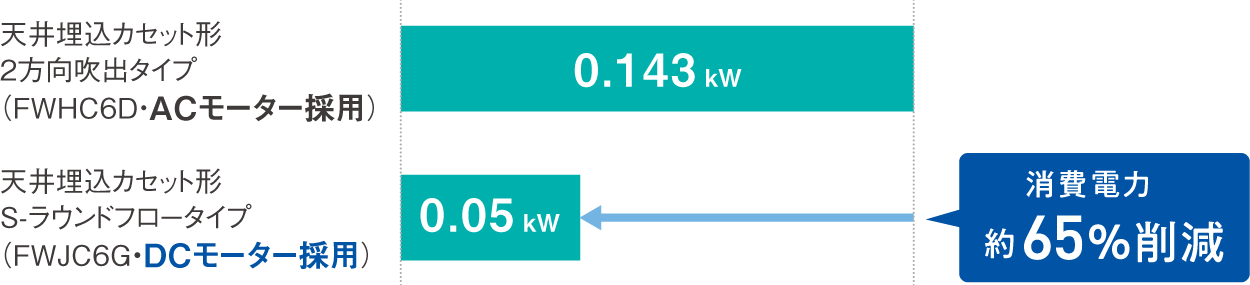

DCモーター採用機の消費電力は約65%削減 DCモーター採用機の消費電力は約65%削減
アウターロータータイプのDCモーターを搭載

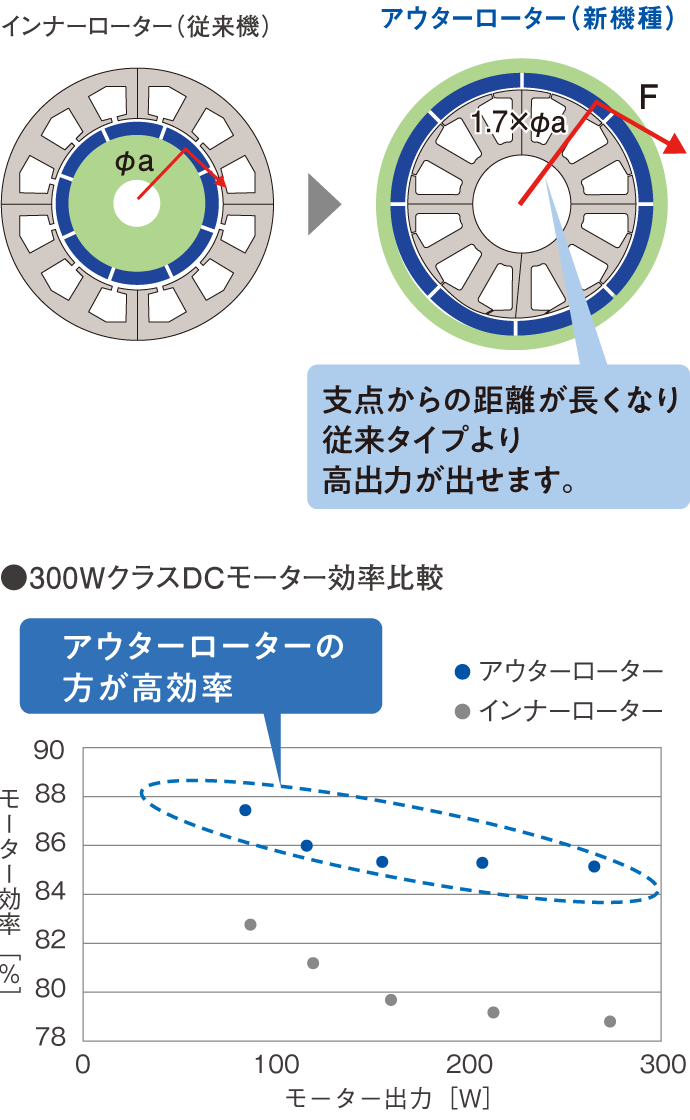

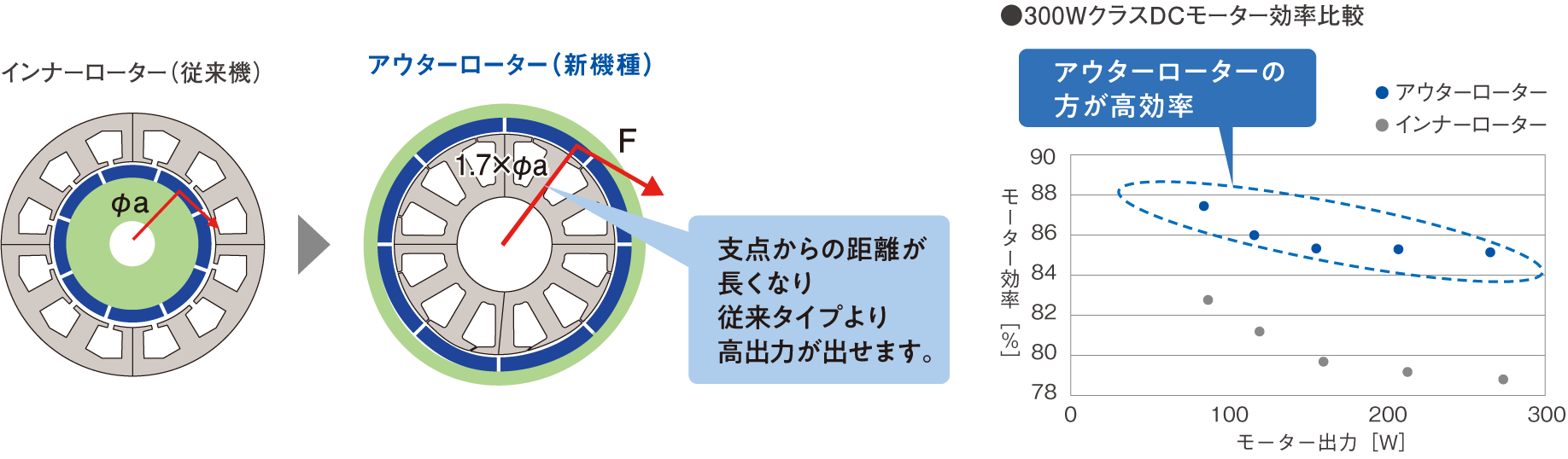

アウターロータータイプは従来のインナータイプに比べローターを外側に配置することでトルクを出しやすくし、運転効率を向上させました。

インナーローターとアウターローターとの効率比較グラフ。アウターローターの方が効率的。 インナーローターとアウターローターとの効率比較グラフ。アウターローターの方が効率的。

低水量コイル、大温度差コイル仕様機を標準ラインアップ。受注生産品ZEB普及化に貢献

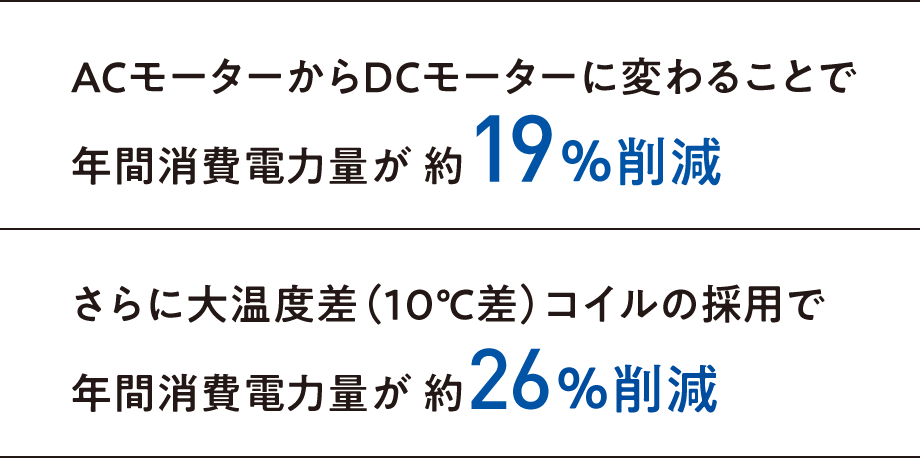

温度差5℃対応の標準コイルのほか、温度差7℃対応の低水量コイルと温度差10℃対応の大温度差コイルを搭載した専用機を受注生産品としてラインアップ。DCモーターと大温度差コイルの組合せにより、システム全体で20%以上も省エネルギーになります。

インナーローターとアウターローターとの効率比較グラフ。アウターローターの方が効率的。
インナーローターとアウターローターとの効率比較グラフ。アウターローターの方が効率的。

[試算条件]システム構成:モジュールチラー(60馬力)×4台、ファンコイルユニット6形(60Hz)×136台、ポンプ揚程約25mと仮定、大温度差は10℃差。運転期間:冷房5~10月、暖房12~3月。空調稼働日数:6日/週。空調運転時間:13時間/日。

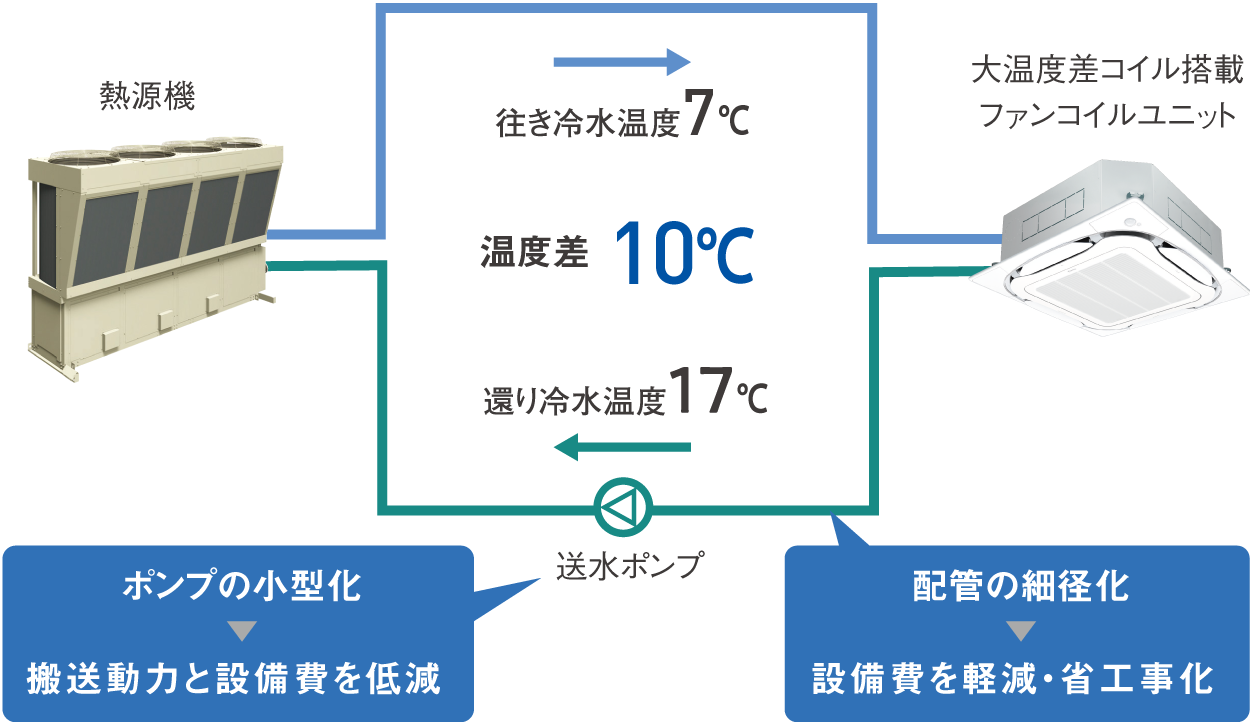

大温度差コイルの場合

循環水量が抑えられるから

  • ポンプや配管部品の小型化で工費削減。
  • 搬送動力を抑えられ省エネ・省コスト。
ポンプの小型化により搬送動力と設備費を低減。配管の細径化により設備費を軽減・省工事化

循環水量のムダを抑える比例2方弁制御が可能(改装対応)ZEB普及化に貢献

独自の電動2方弁比例制御により、循環水量と風量を連動させた、きめ細かな能力制御を実現します。

  • 循環水量のムダが抑えられ、インバーターポンプなら搬送動力が低減。
  • 負荷に応じた水量で出入口温度差が安定し、システム全体の効率性が向上。

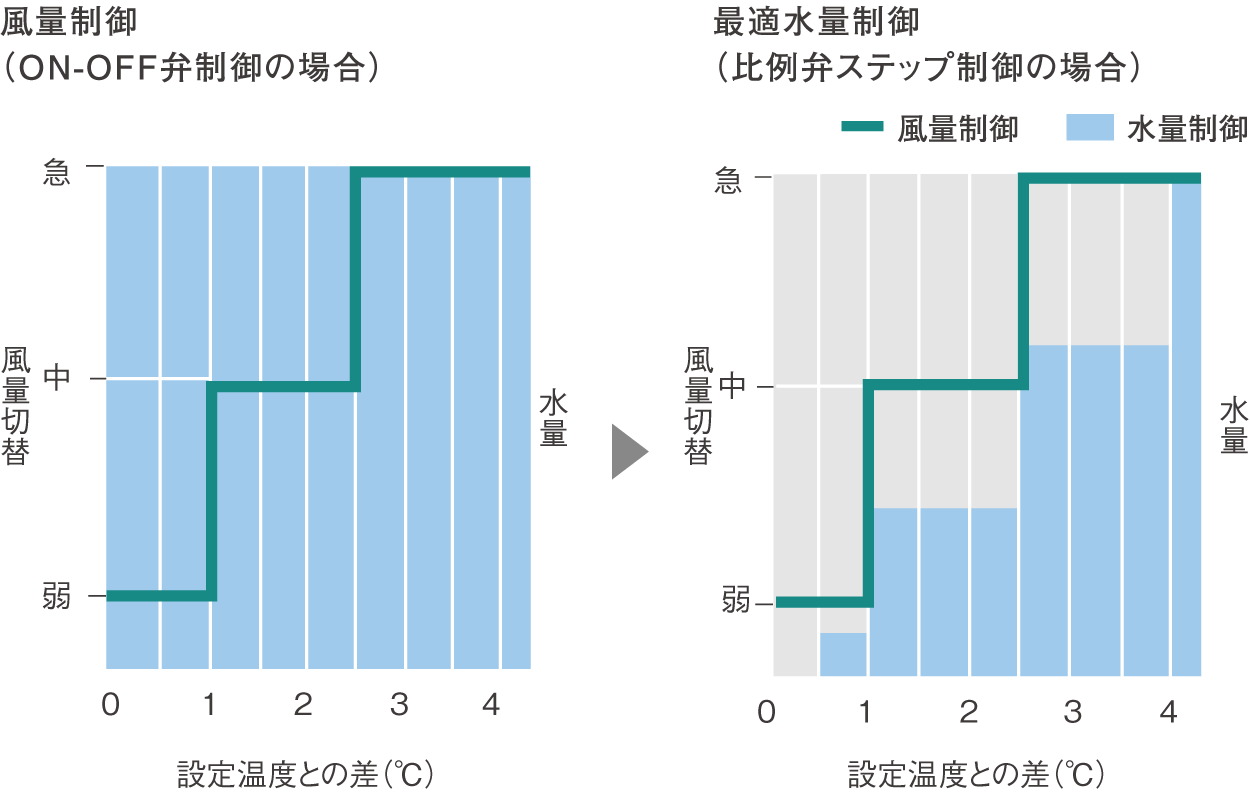

最適水量制御グラフ

静かでクリーン。快適性の質も高められます。

図書館や病院、ホテルなどにおすすめの静音設計

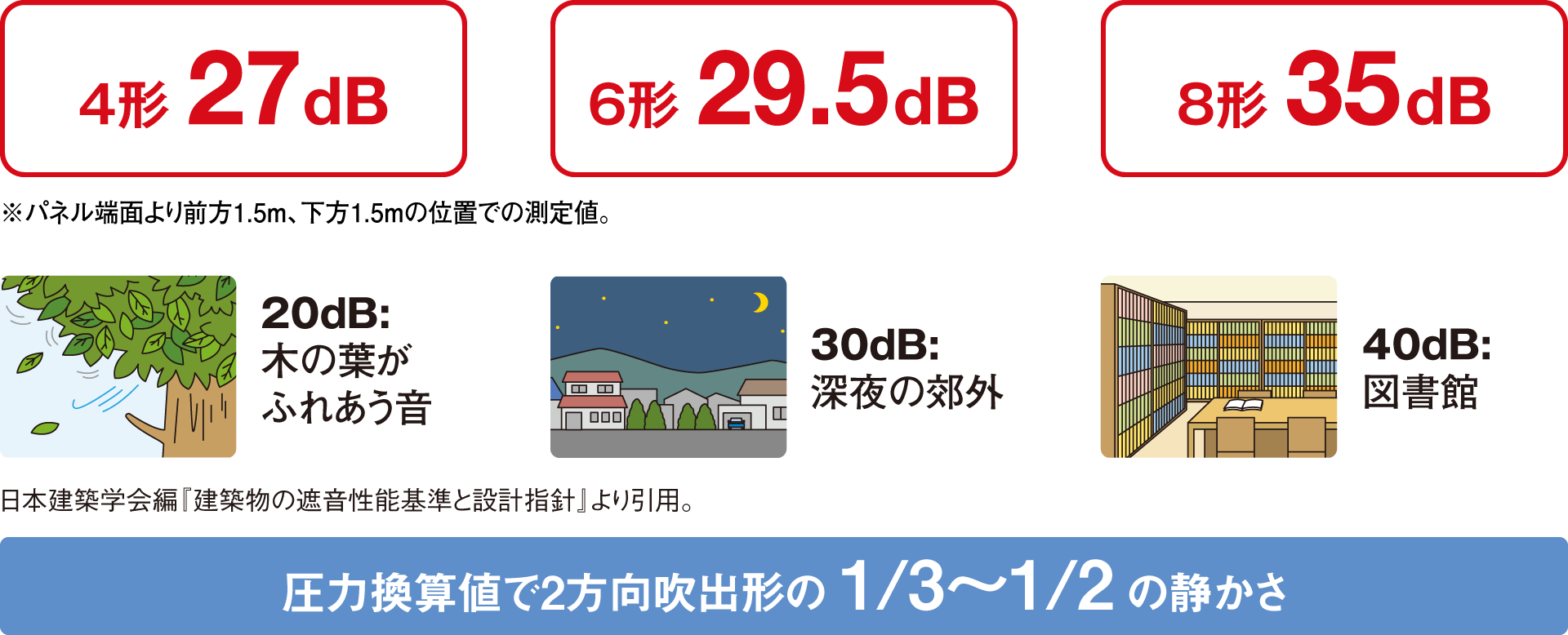

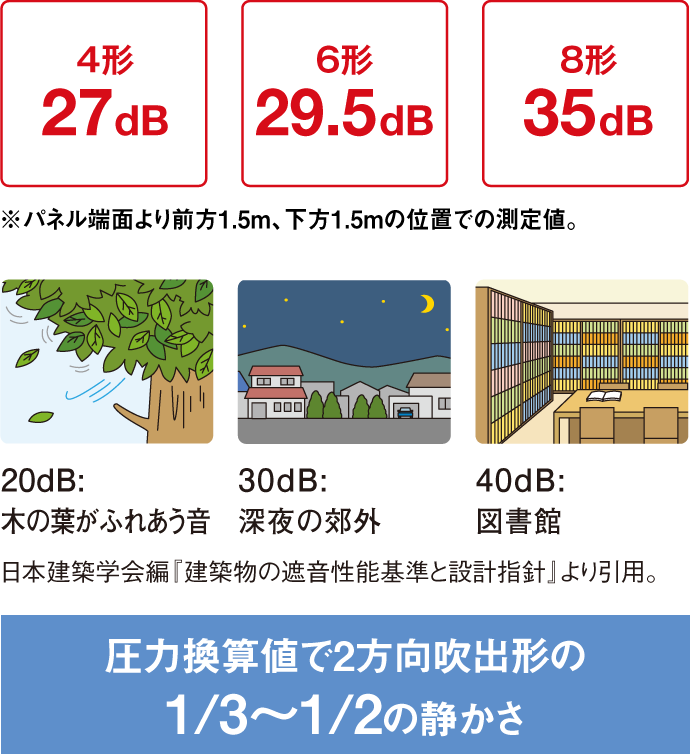

測定値と静音の目安 測定値と静音の目安

空調しながら室内の空気を清浄・除菌

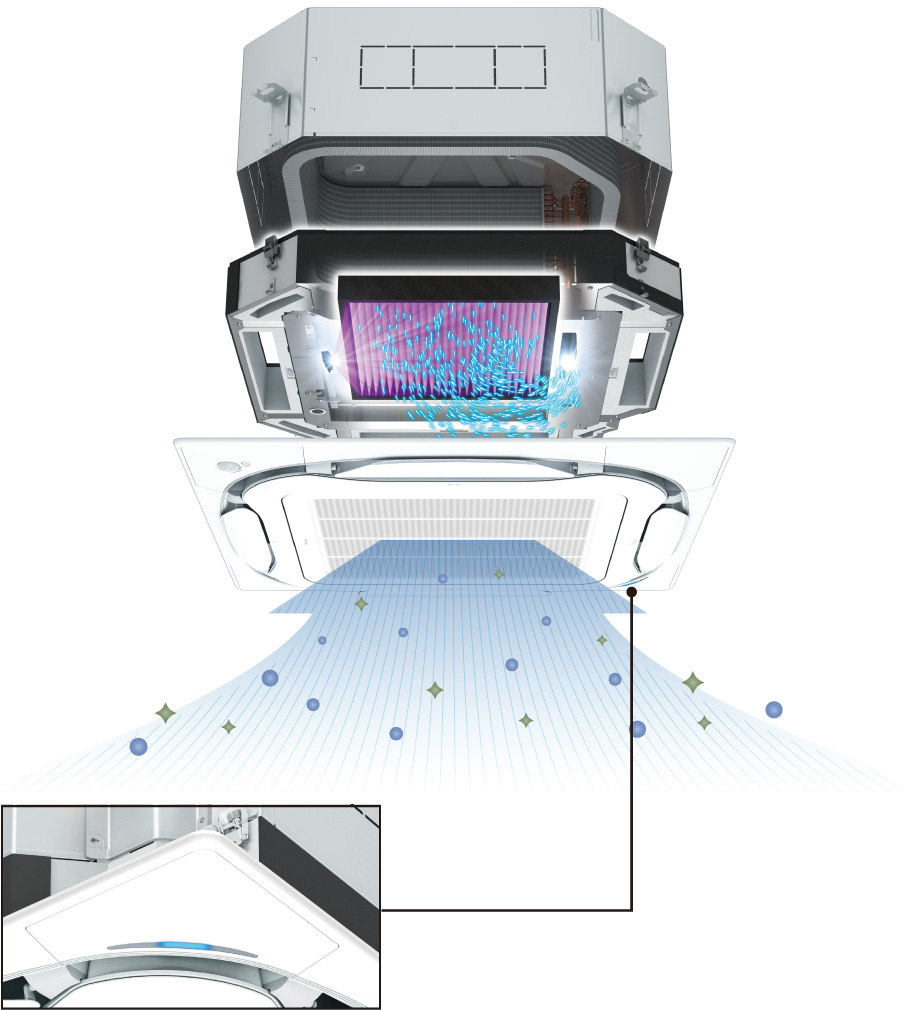

UVストリーマ除菌ユニット(別売品)※3

※3.脱臭機能は装備しておりません。

UVストリーマ除菌ユニット
フィルターに捕らえた細菌をすばやく除菌※4

25㎥の密閉した試験空間による30分後の効果であり、実使用空間での実証結果ではありません。

※4.
試験機関:一般財団法人 日本食品分析センター 試験方法:製品に搭載したフィルター上流側に菌液を接種した試験片を貼付し、25㎥(約6畳)の密閉した試験空間で運転。30分後の生菌数を測定。試験対象:1種類の細菌 試験結果:30分後に99%以上抑制 試験機:BAEF55D160で実施(FHCP160EMとBYCP160EAFを組合せ、急運転で実施)
フィルターに捕らえた ウイルスも抑制※5

25㎥の密閉した試験空間による30分後の効果であり、実使用空間での実証結果ではありません。

※5.
試験機関:株式会社食環境衛生研究所 試験番号:217500N 試験方法:製品に搭載したフィルター上流側にウイルス液を接種した試験片を貼付し、25㎥(約6畳)の密閉した試験空間で運転。30分後のウイルス感染価を測定。試験対象:1種類のウイルス 試験結果:30分で99%以上抑制 試験機:BAEF55D160で実施
組み込み概要図
運転表示用コーナーカバー

空気清浄中であることを示すLED運転ランプを付属

  • UVストリーマ除菌ユニット(BAEF55D160)に同梱の運転表示用コーナーカバーのカラーはフレッシュホワイトです。
組み込み概要図
  • ファンコイルユニットとの一体化で、省スペース、省施工を実現。
  • 冷暖房運転時だけでなく中間期でも送風運転による単独運転が可能。

・別売品のエコオートグリルパネル・オートグリルパネル・新鮮空気取入キット(直付式)との併用も可能。

設置上のご注意

「UVストリーマ除菌ユニット」は、
次のような場所ではご使用いただけません。

  • オイルミストなどの発生する油煙環境。
  • 調理場など油の飛沫や蒸気の多いところ。
  • 理・美容院など、ヘアスプレーを多く使うところ。
  • 喫煙ルームなど、煙の多いところ
上記以外にも、ご使用いただけない場合があります。詳細は、お買上げの販売店またはダイキンコンタクトセンターへお問い合わせください。
UVストリーマについて
ストリーマ脱臭ユニット(別売品)※6
  • ファンコイルユニットとの一体化で、省スペ−ス、省施工を実現。
  • ファンコイルユニットとの連動運転だけでなく、単独運転(送風時)も可能。
  • 交換不要の触媒方式で、省メンテナンスを実現。

※6.集塵機能は装備しておりません。

ストリーマ脱臭ユニット
設置上のご注意

「ストリーマ脱臭ユニット」は、次のような場所ではご使用いただけません。

  • オイルミストなどの発生する油煙環境。
  • 調理場など油の飛沫や蒸気の多いところ。
  • 理・美容院など、ヘアスプレーを多く使うところ。
上記以外にも、ご使用いただけない場合があります。詳細は、お買上げの販売店またはダイキンコンタクトセンターへお問い合わせください。

★ストリーマ脱臭ユニットは集塵機能を装備しておりませんので、タバコの煙などがある場合は、空気清浄機と併用してください。

ストリーマについて
他にも多彩なユニット、フィルター類を別売品にてご用意しています。
ストリーマ除菌ユニット
高性能フィルター(比色法65%・90%)
超ロングライフフィルター

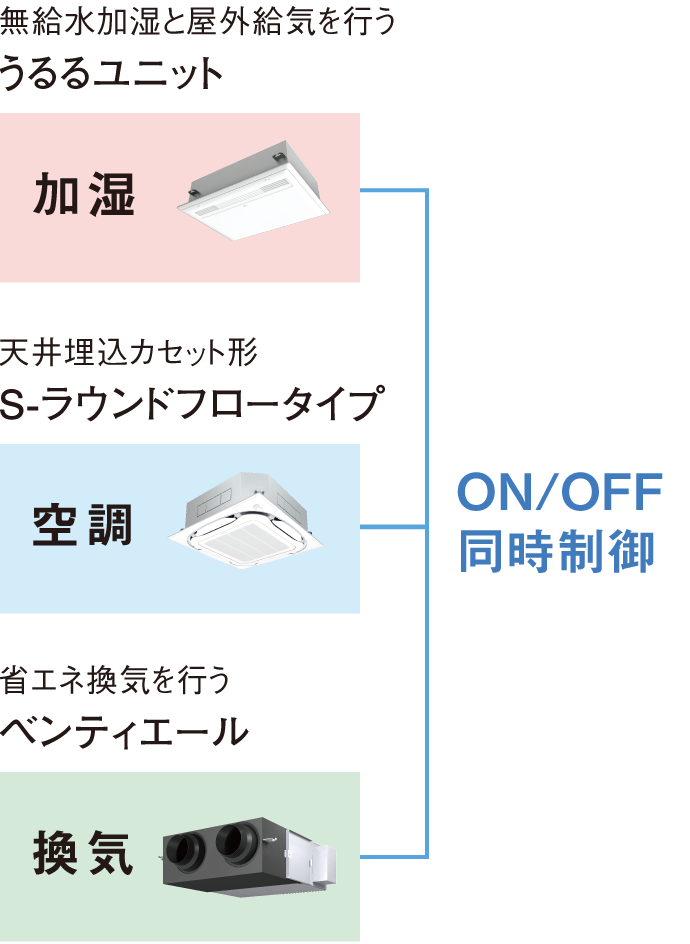

加湿器や換気機器と同時運転が可能

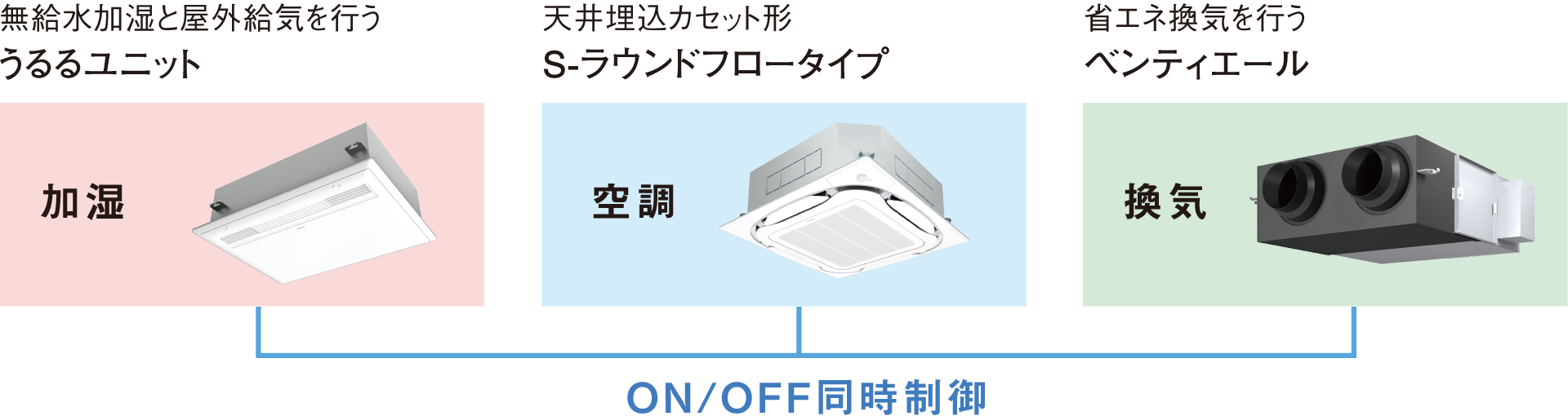

運転リモコンBRC315G4(別売品)を介して、換気機器や加湿器をファンコイルユニットと連動してON/OFF制御ができます。

ON/OFF同時制御 ON/OFF同時制御

冷暖フリーに対応した4管式空調をコンパクトに実現(改装対応)

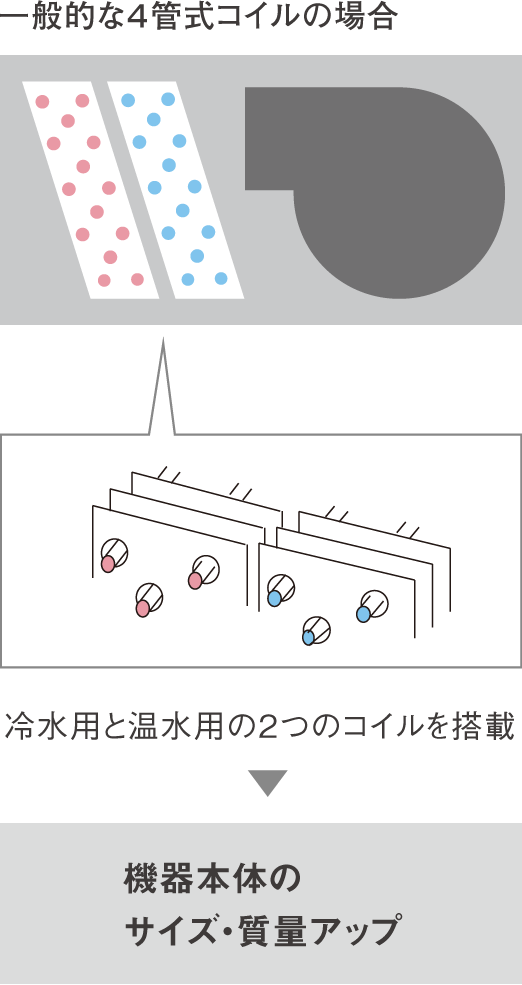

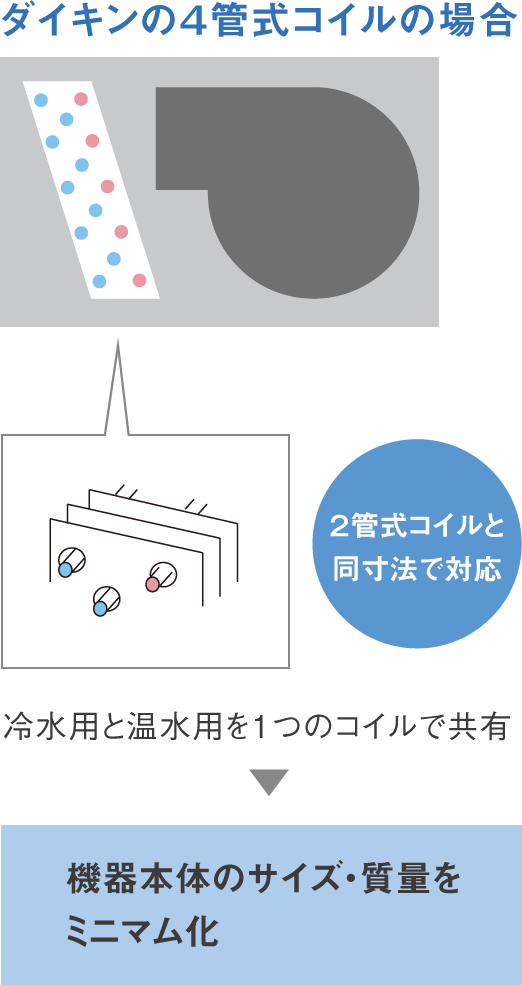

冷水用と温水用のコイルを一体化することで、一般的なダブルコイルに比べ、ファンコイル本体の小型・軽量化が図れ、現地での設置自由度・施工性を高めます。


施工性・設置自由度の向上。

勾配を気にせずにドレン配管工事が行えるから作業がスムーズで設置自由度もアップ。

従来の施工方法

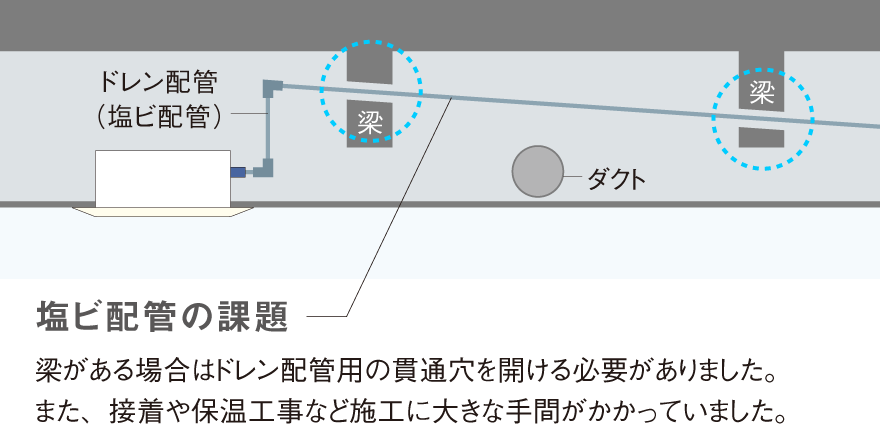

ドレン配管内でドレン水が滞留しないよう勾配(高さ)を取る必要があり、厳密な施工管理が必要でした。

ドレン勾配フリー用配管接続キット(別売品)を使用

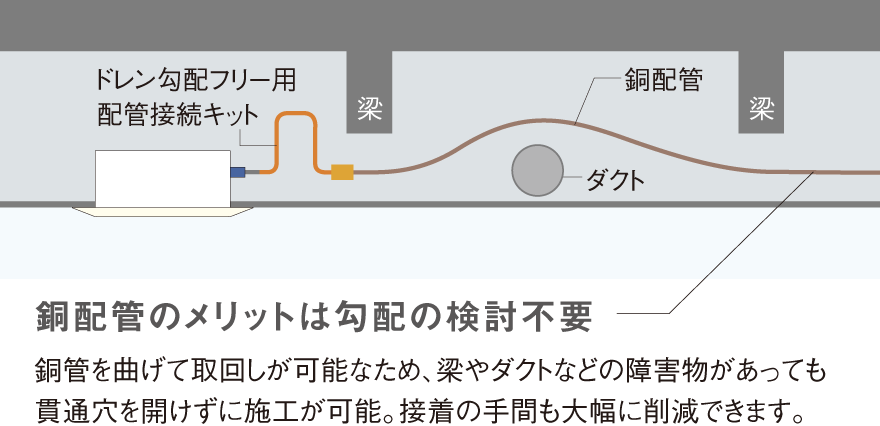

ドレン配管に、従来より口径の小さい銅配管を採用。ファンコイルユニット内のドレンポンプの圧力で、ドレン水の圧送が可能になりました。さらに、銅配管の抗菌効果でスライムの発生を抑制します。

ドレン勾配フリー用
配管接続キットが必要です。
  • 「ドレン勾配フリー用配管接続キット」が必要です。詳細についてはオーケー器材(株)扱いですが、詳しくはダイキン工業(株)までお問い合わせください。
  • 「ドレン勾配フリー用配管接続キット」ご使用時、現地ドレン配管の終端部に追加の短配管用キットが必要となる場合があります。 詳しい配管立上げ揚程など、設置制約につきましては「ドレン勾配フリー用配管接続キット」の据付説明書をご確認ください。

・他にも多彩な改装メニューをご用意していますのでお問い合わせください。
