換気の排熱を回収して再利用する、新しい換気システム
人が集まる空間において、必要性の高い換気。
しかし、冷暖房された室内の空気をそのまま排気すると、空調した熱まで外に捨ててしまうため、エネルギーがムダになってしまいます。

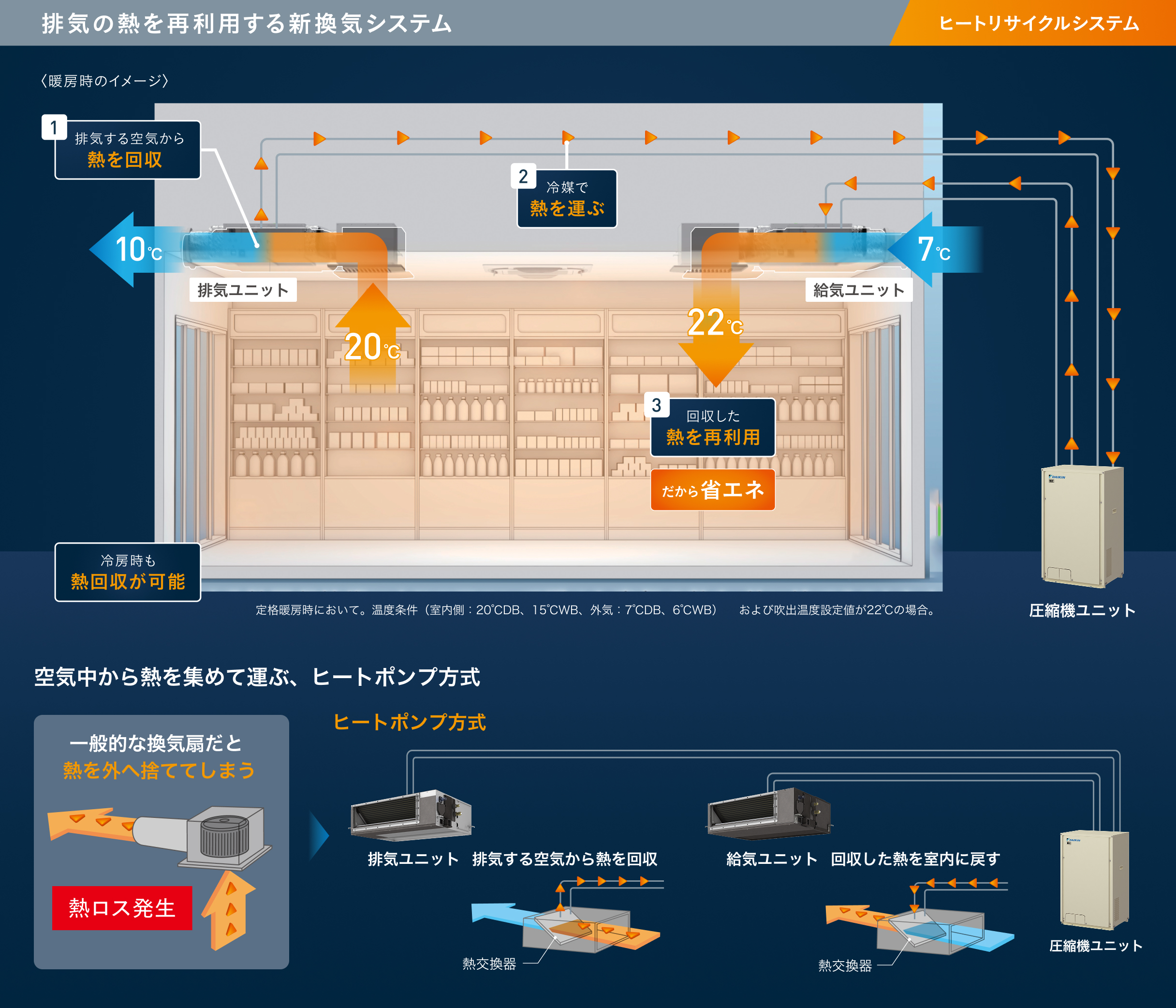

空調の専門メーカーであるダイキンは、エアコンで培ったヒートポンプ技術を活用して、換気の排熱を回収し給気に再利用することで、換気しながら室温変化を少なくできる新システムを実現。
新しい換気システムで、快適で省エネな換気をお届けします。
オフィス・店舗などに
オフィス
病院
店舗
スポーツジム
空調面積の目安㎡ 【冷房時】
| HRS処理負荷 [W/㎡] | HRS負荷処理後の基準負荷 [W/㎡］ | P40系（1.5馬力） | P45系（1.8馬力） | P50系（2馬力） | P56系（2.3馬力） | P63系（2.5馬力） | P80系（3馬力） | P112系（4馬力） | P140系（5馬力） | P160系（6馬力） | P224系（8馬力） | P280系（10馬力） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一般事務所 | 35 | 70〜195 | 21〜57 | 23〜64 | 26〜71 | 29〜80 | 32〜90 | 41〜114 | 57〜160 | 72〜200 | 82〜229 | 115〜320 | 144〜400 |
| 飲食店 | 60 | 130〜310 | 13〜31 | 15〜35 | 16〜38 | 18〜43 | 20〜48 | 26〜62 | 36〜86 | 45〜108 | 52〜123 | 72〜172 | 90〜215 |
| 理美容院 | 35 | 195〜255 | 16〜21 | 18〜23 | 20〜26 | 22〜29 | 25〜32 | 31〜41 | 44〜57 | 55〜72 | 63〜82 | 88〜115 | 110〜144 |
| 一般商店 | 60 | 100〜120 | 33〜40 | 38〜45 | 42〜50 | 47〜56 | 53〜63 | 67〜80 | 93〜112 | 117〜140 | 133〜160 | 187〜224 | 233〜280 |
（注）上表はあくまでも目安です。建物、用途、発熱量、換気量などにより負荷が異なります。 冷房負荷計算が必要ですので、空調機の機種選定にあたっては販売店様・工務店様へご相談ください。上表は空調能力に対する設置面積の目安です。その他制約については考慮しておりません。

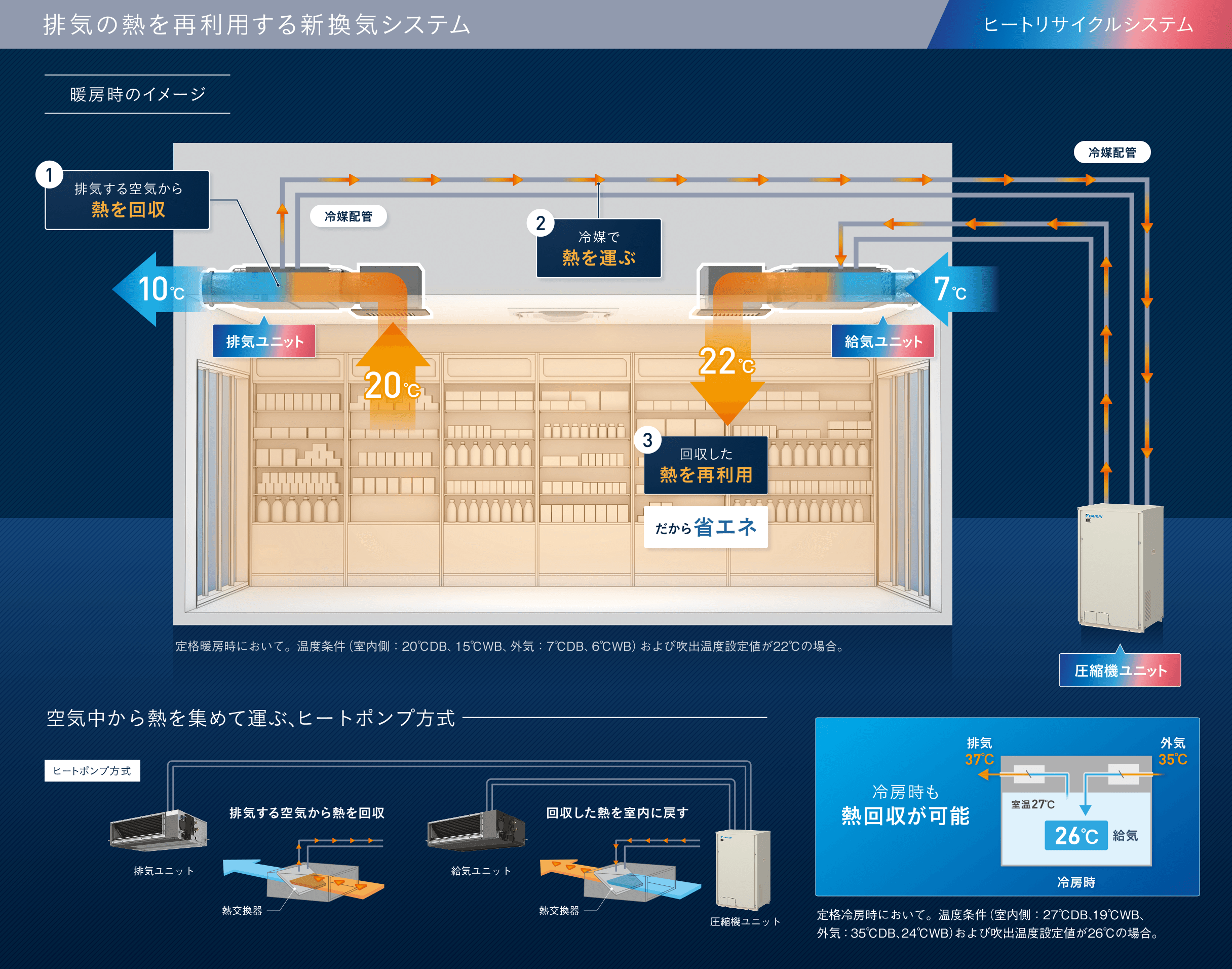

ヒートポンプ技術で、
快適に省エネ換気

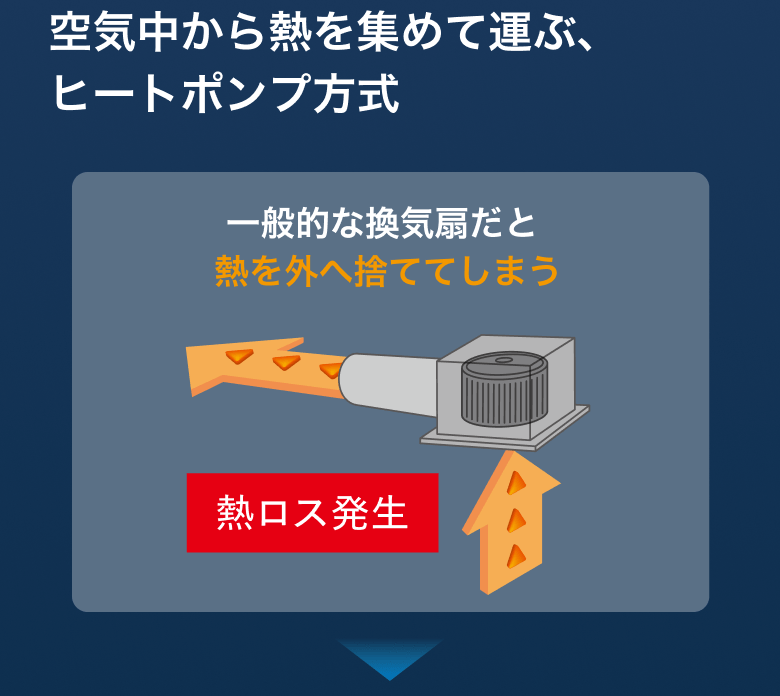

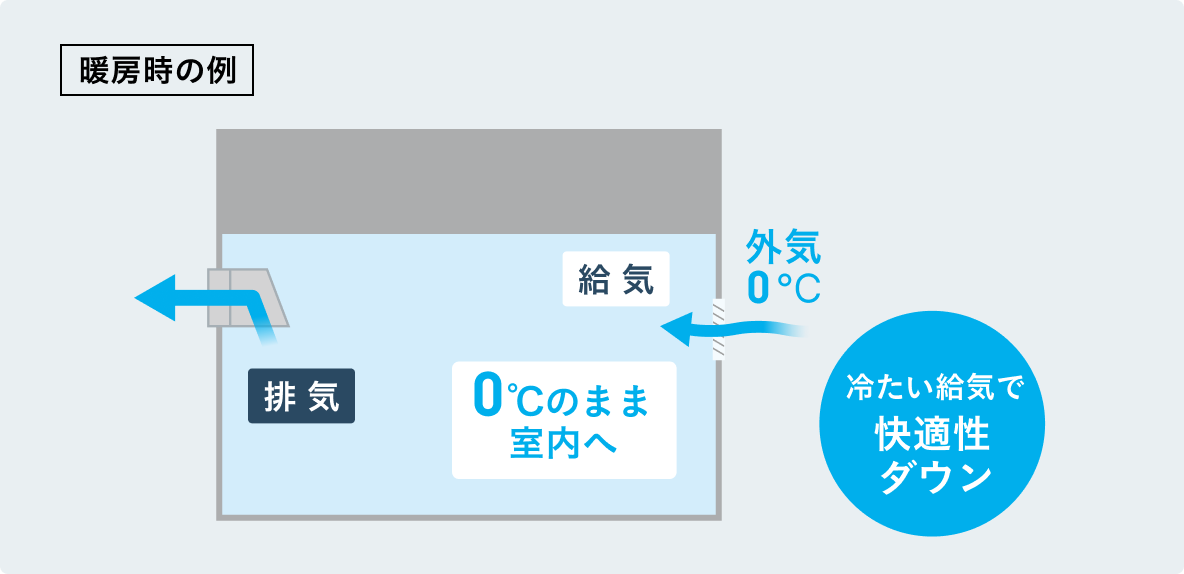

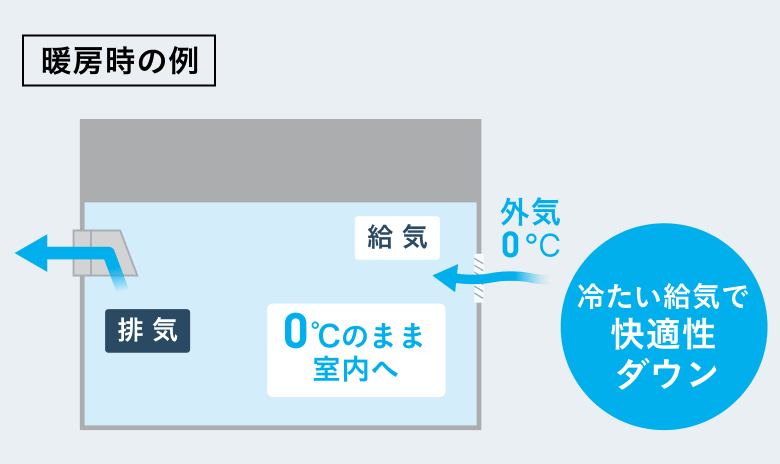

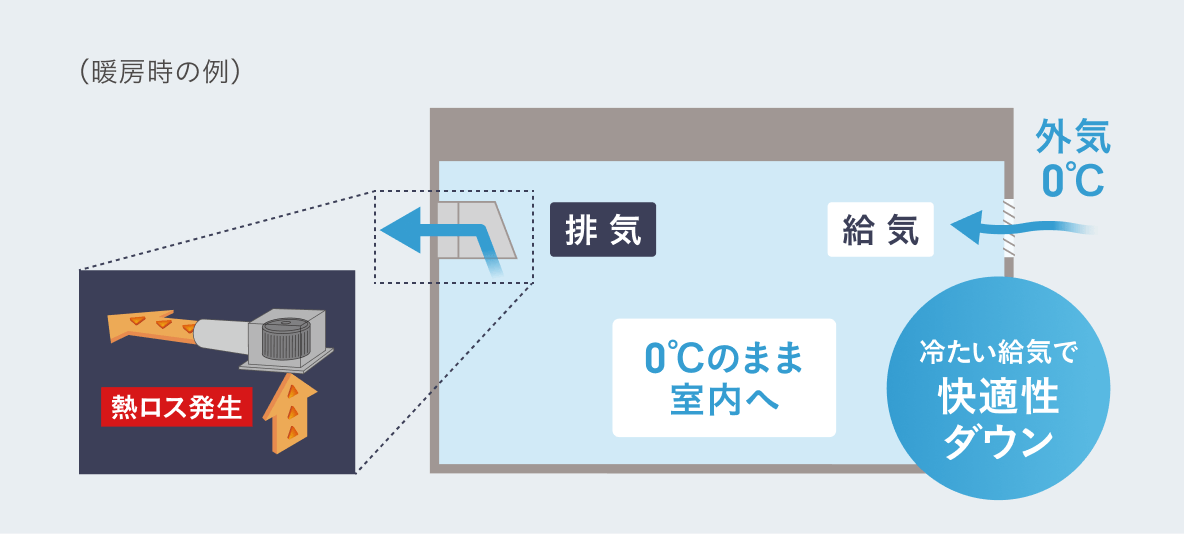

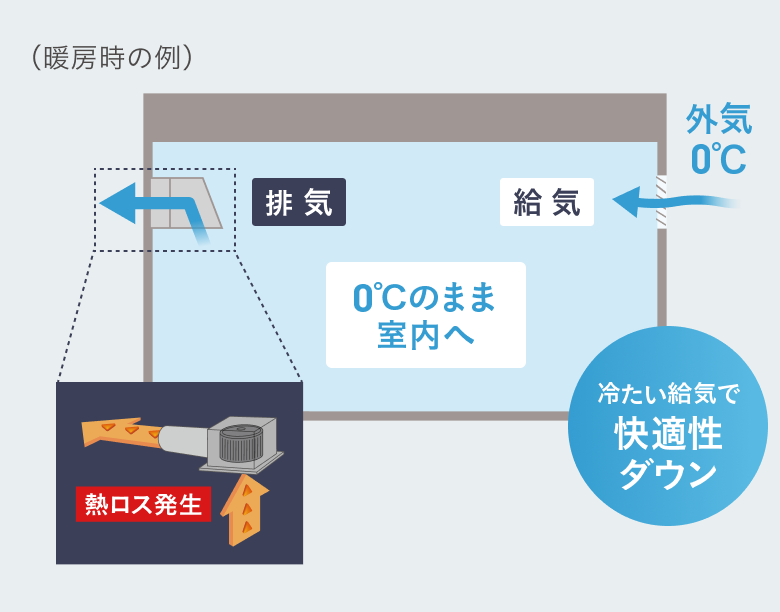

換気扇による換気
空調した空気の熱エネルギーをそのまま捨ててしまうため、大きなエネルギーロスが発生。また、外気がそのまま室内に入ってくるため、室内の快適性を損なってしまいます。

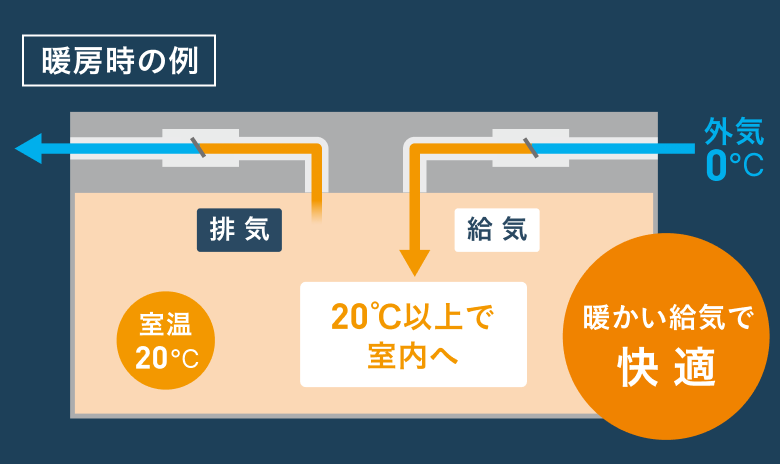

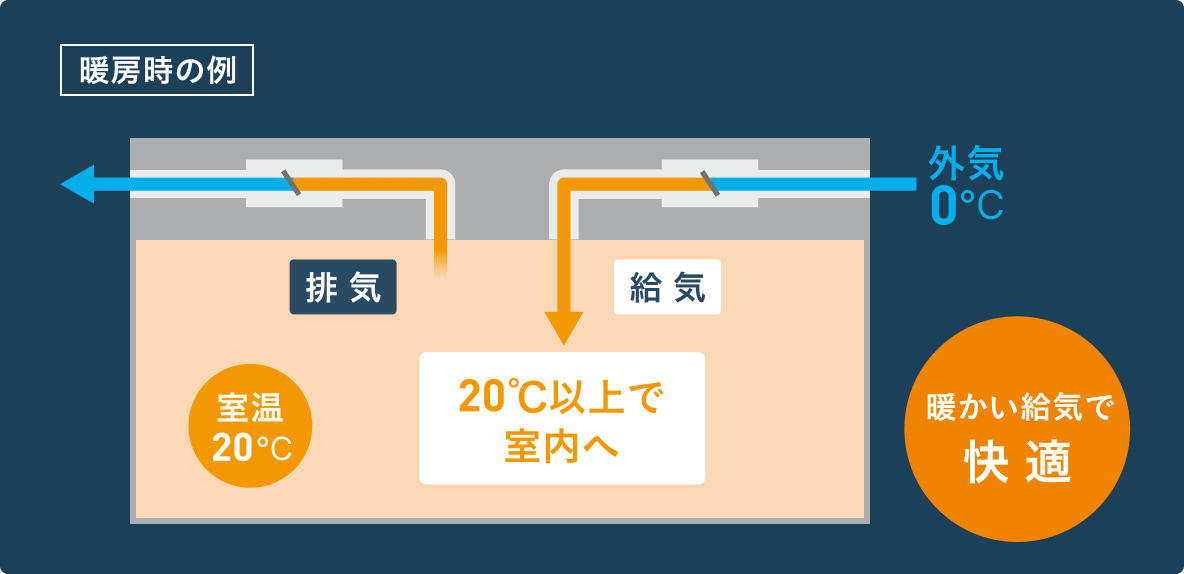

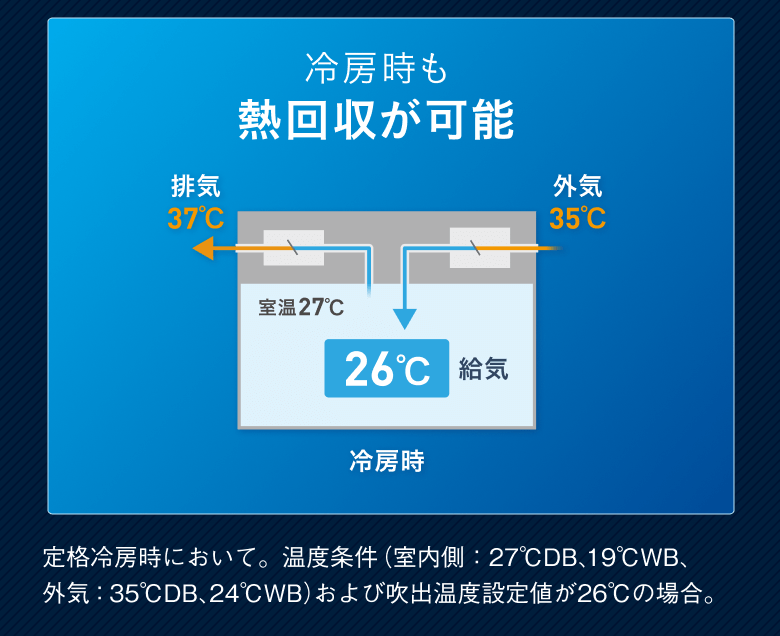

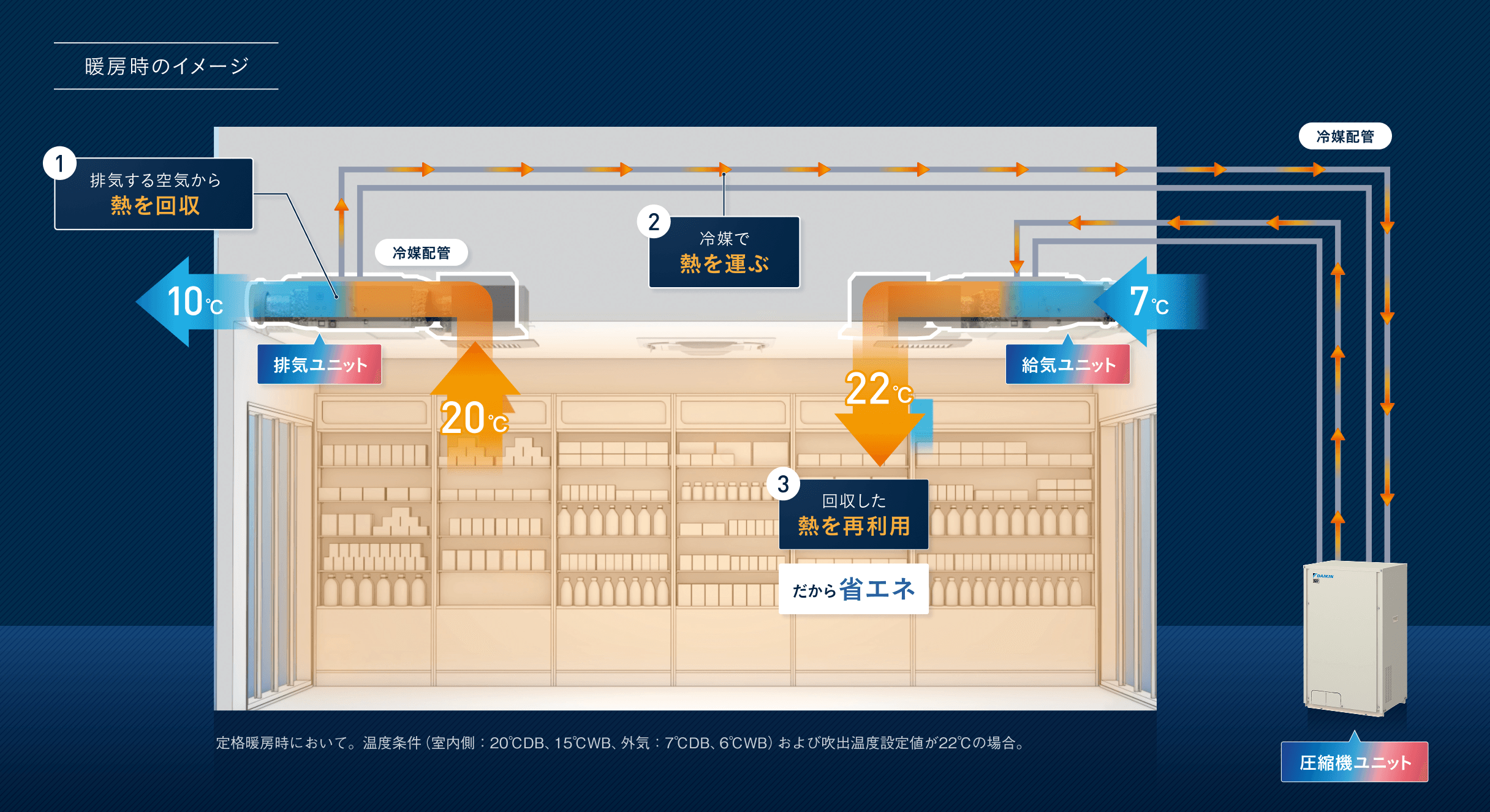

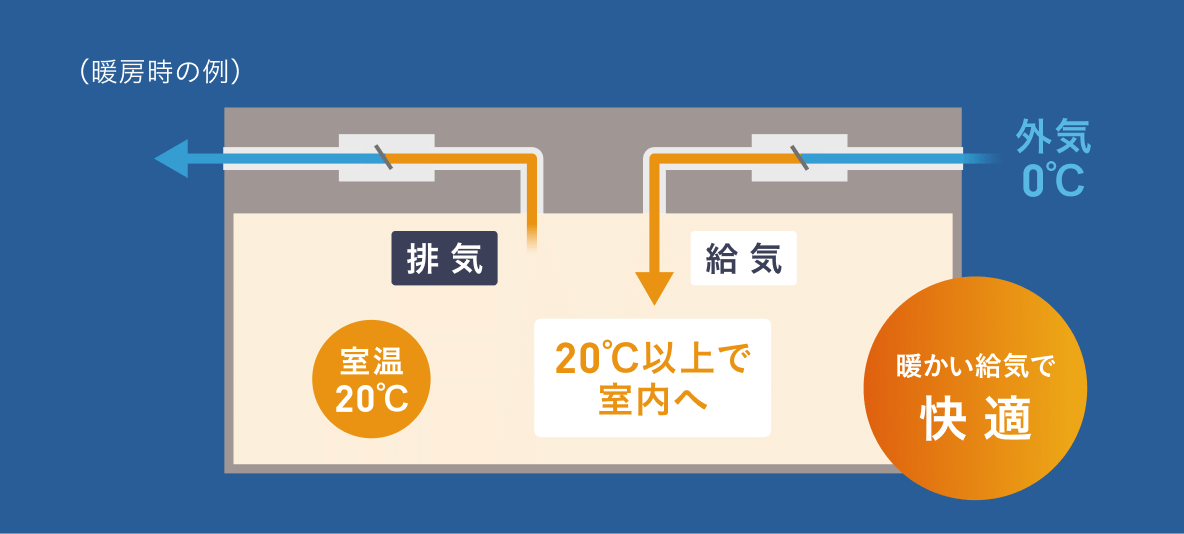

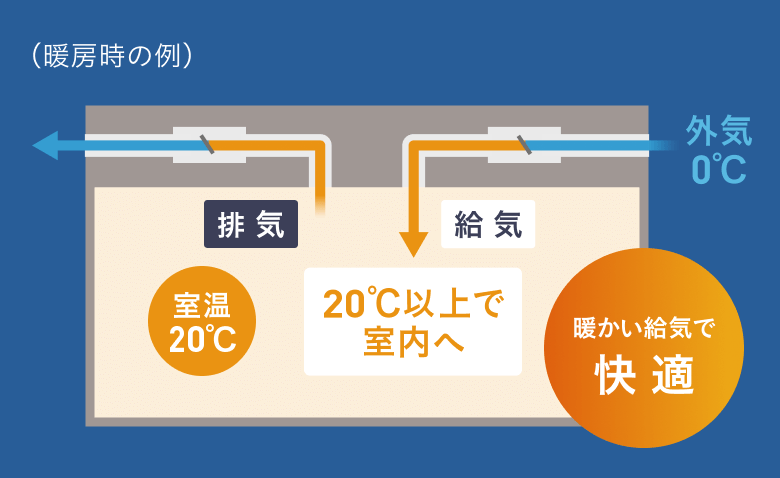

ヒートリサイクルシステムによる換気

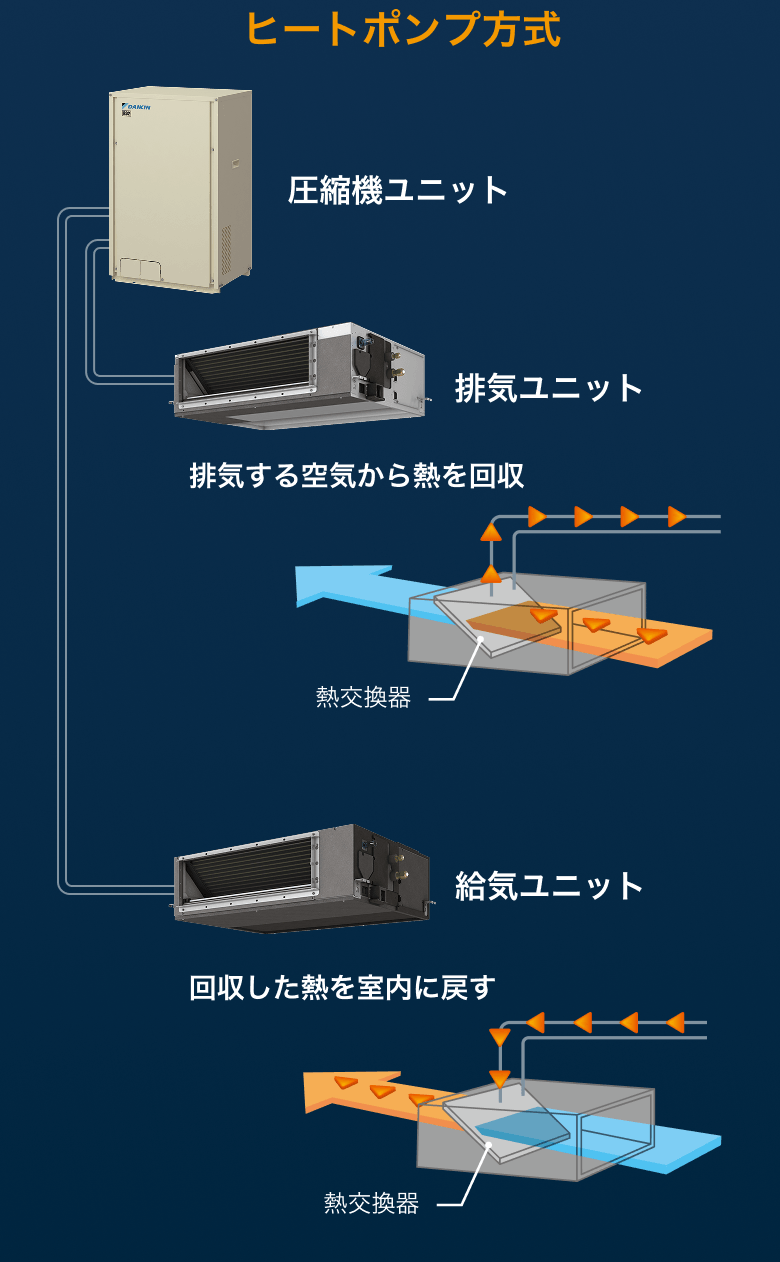

ヒートポンプ技術を活用した熱回収で、外気を室温以上にして給気するため、省エネで快適な換気が実現できます。

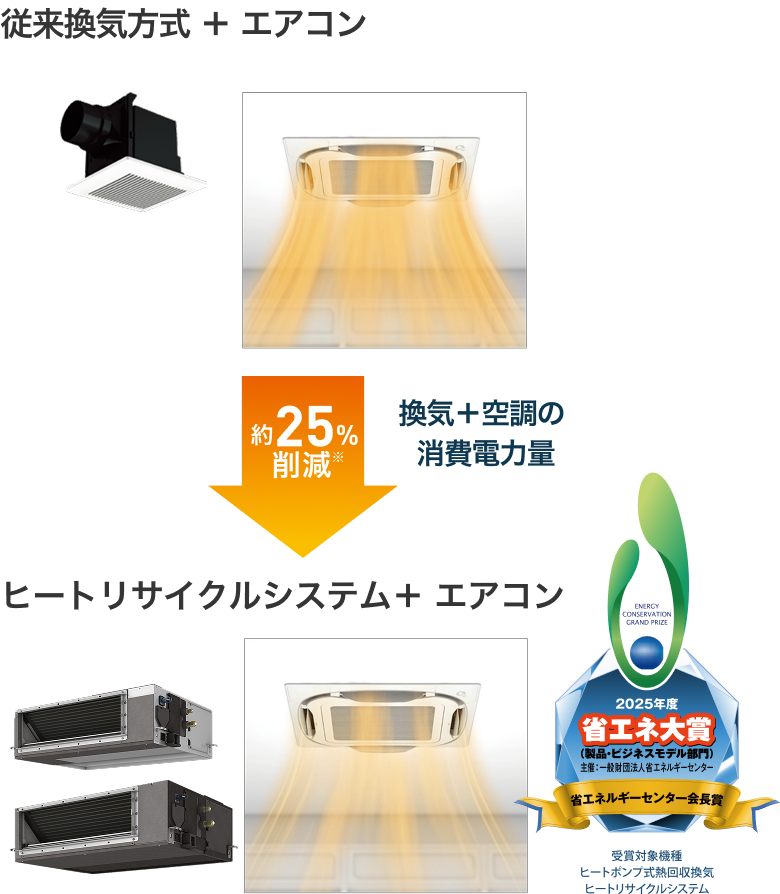

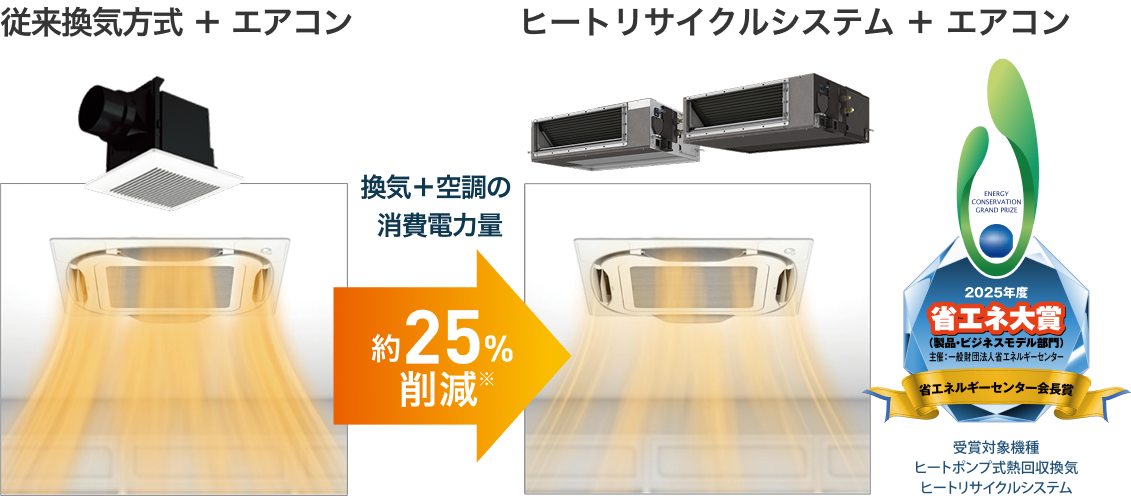

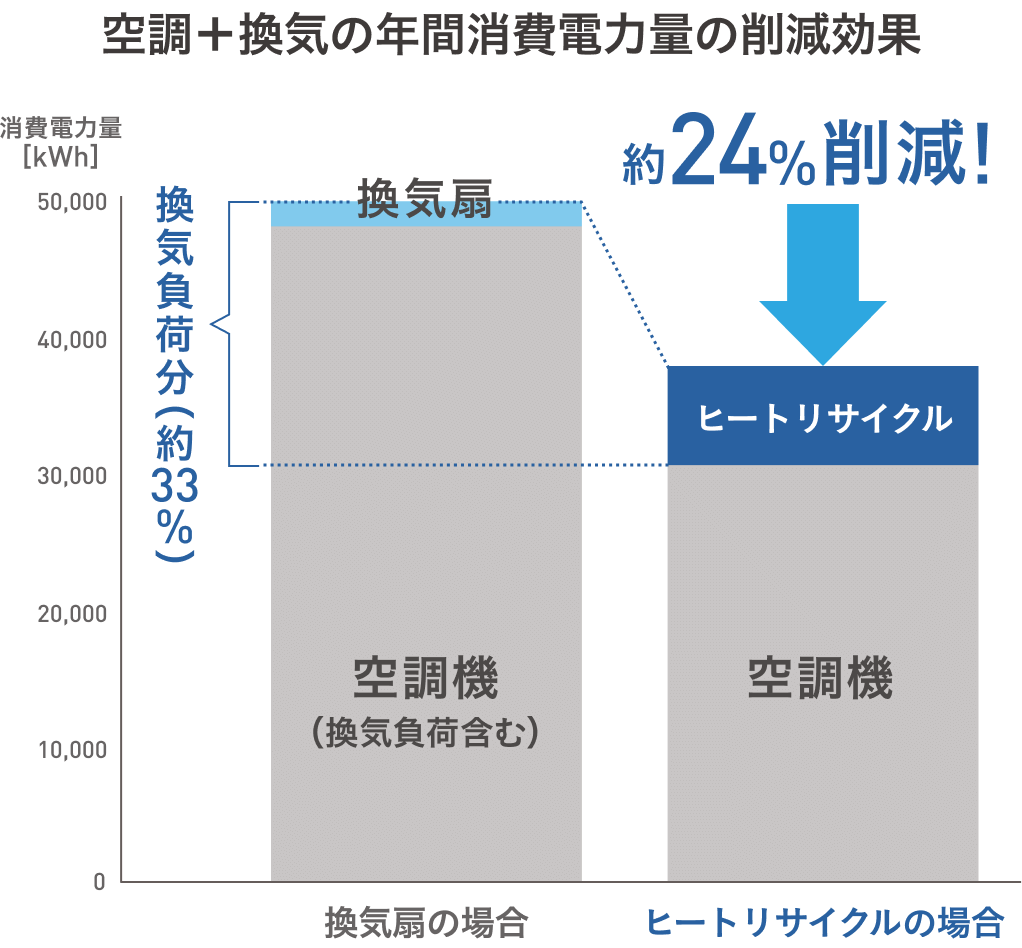

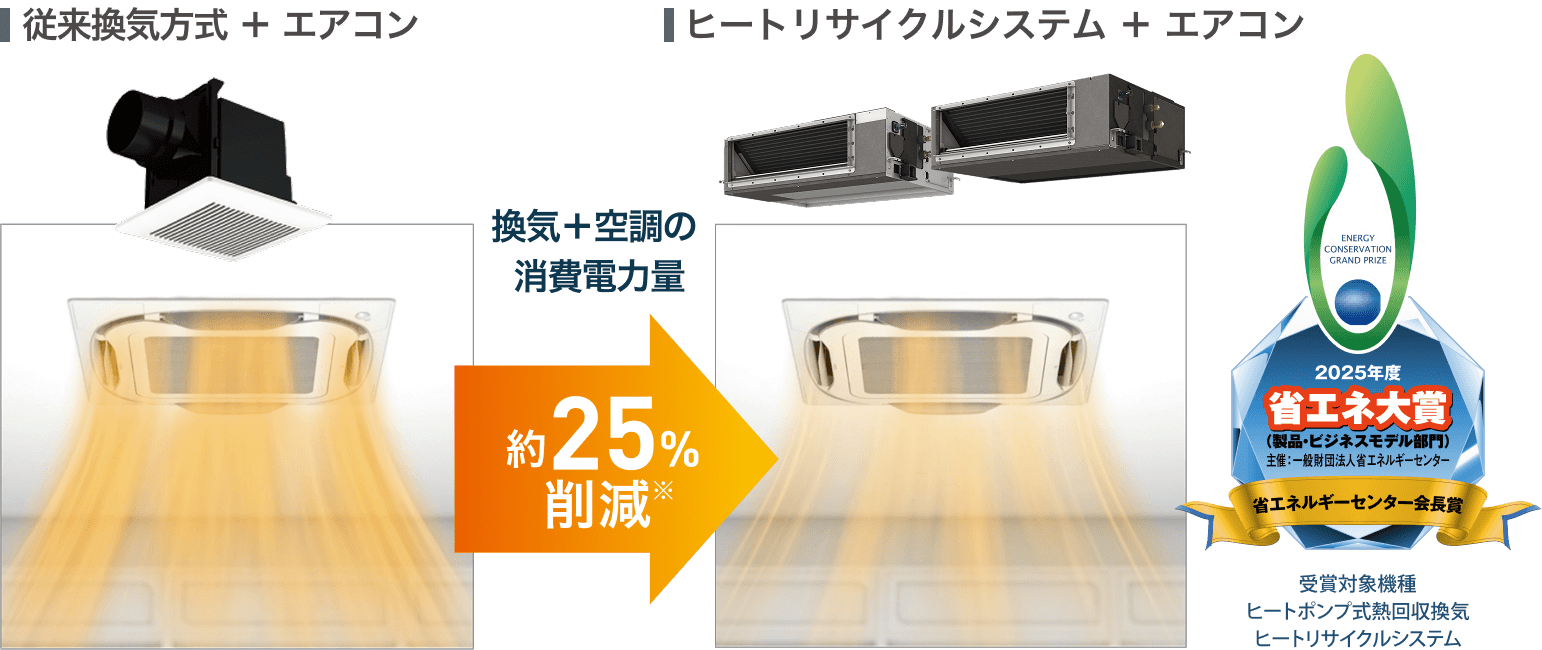

冷暖房時の排熱再利用で空調・換気の消費電力を約25%削減※
空調負荷を低減するヒートリサイクルシステムなら、空調機容量の低減につながり、さらなる省エネ効果が期待できます。
-

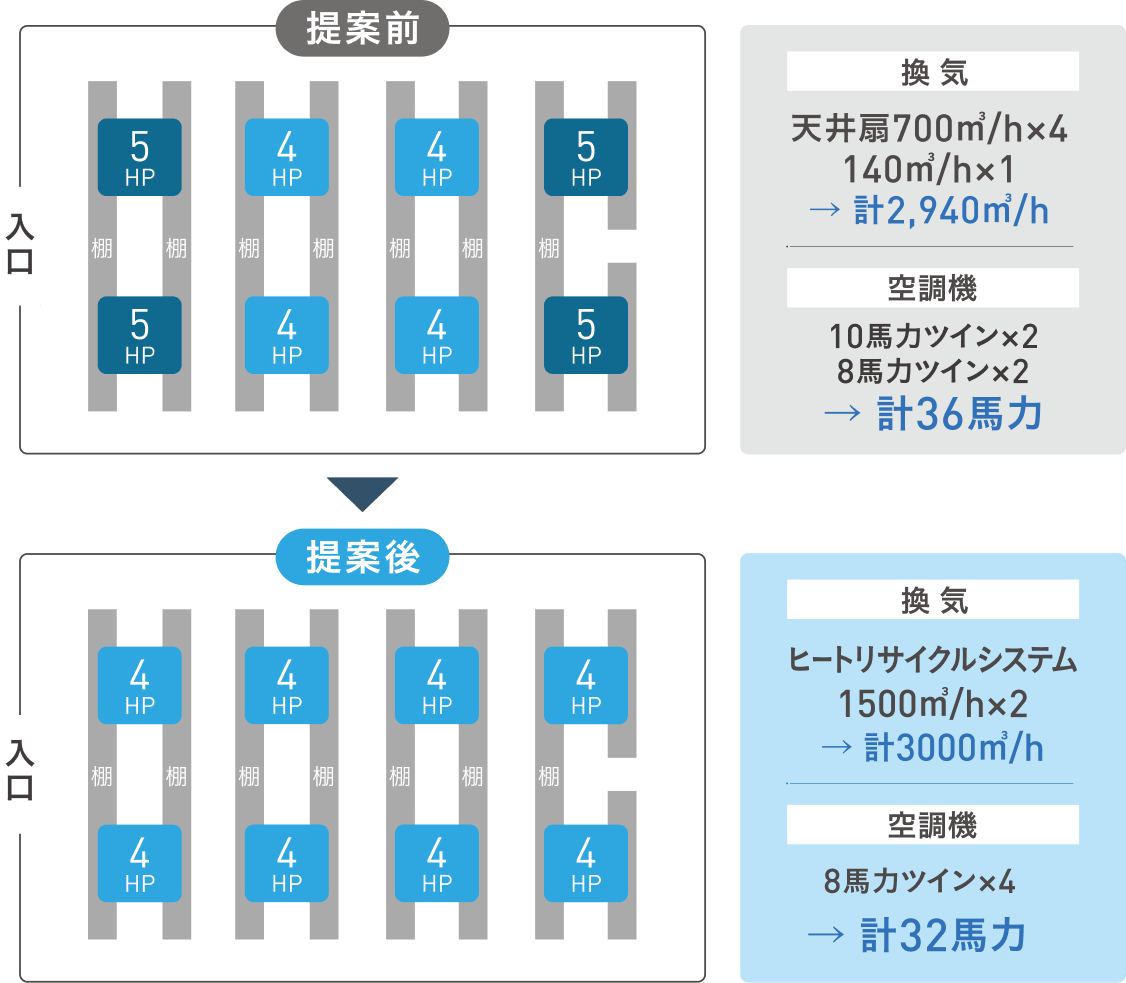

「換気扇(500㎥/h)×各6台(給気/排気)＋空調機8馬力×4台」と「ヒートリサイクルシステム(1500㎥/h)×2台＋空調機8馬力×3台」との年間消費電力を当社試算条件で比較
【試算条件】
外気温：東京都の気象データ、室内温湿度：夏季 26℃ 50%／冬季 22℃ 40%
空調設定温度：冷房26℃／暖房22℃、ヒートリサイクルシステム吹出設定温度：冷房20℃／暖房22℃で運転
大型店舗(物販)：約490㎡、換気量3000㎥/h、10時～21時営業
空調・換気トータルで年間の消費電力を削減

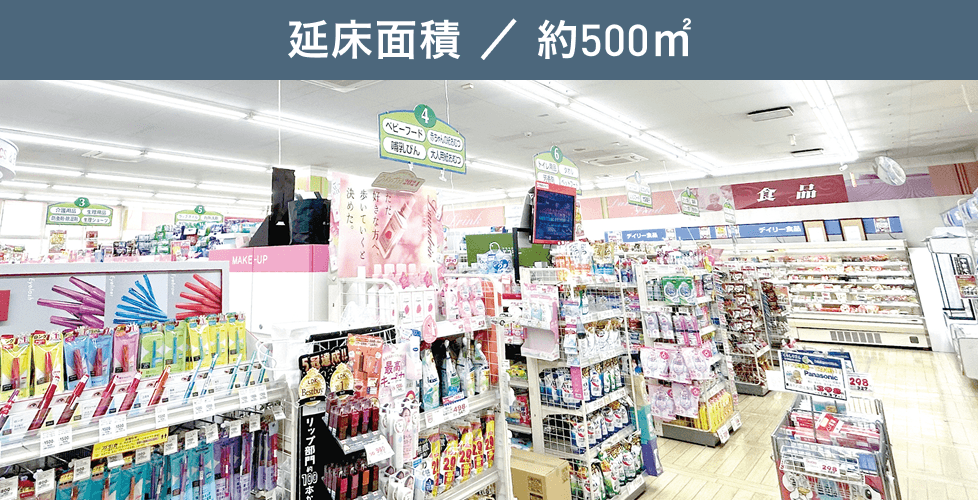

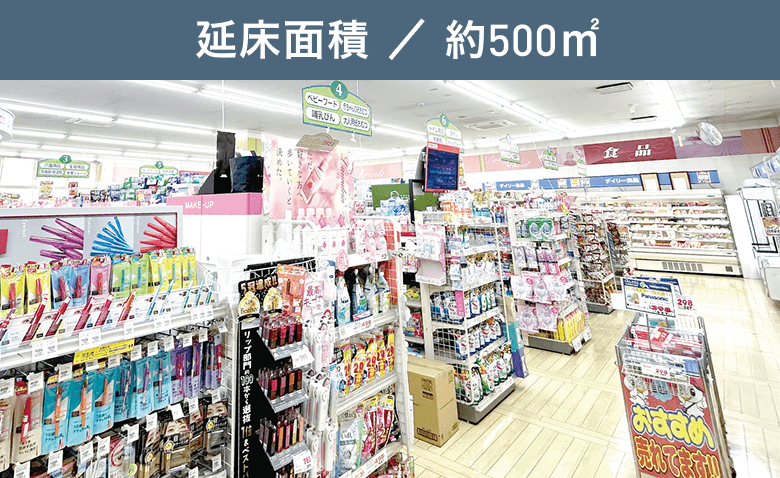

ドラッグストア
ツルハドラッグ 東蒲田店 様 （東京都）

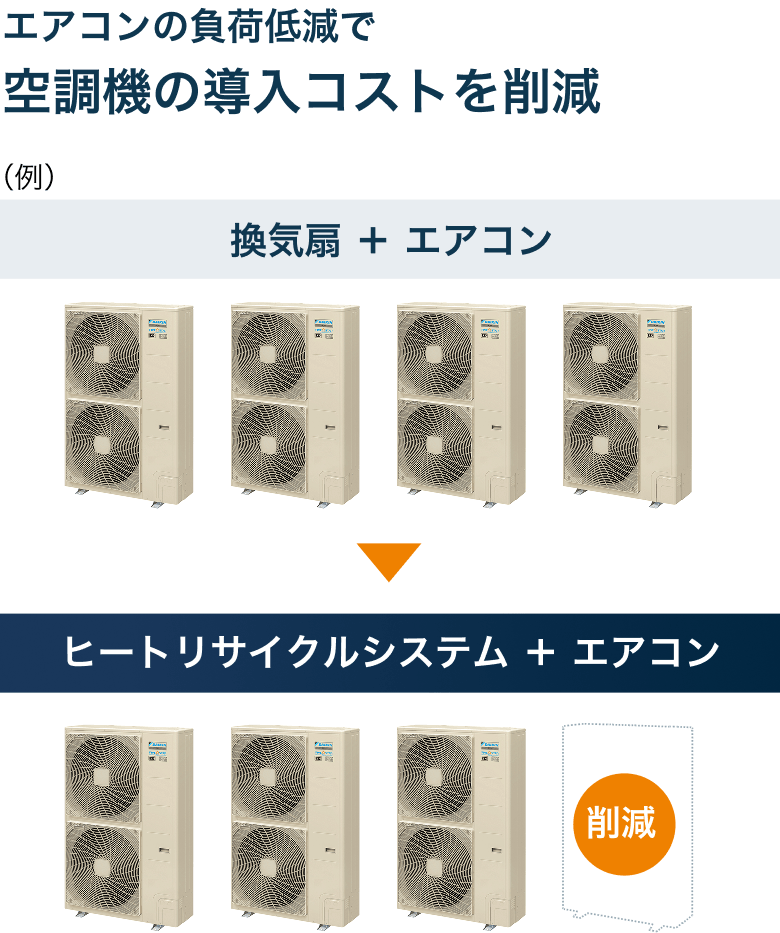

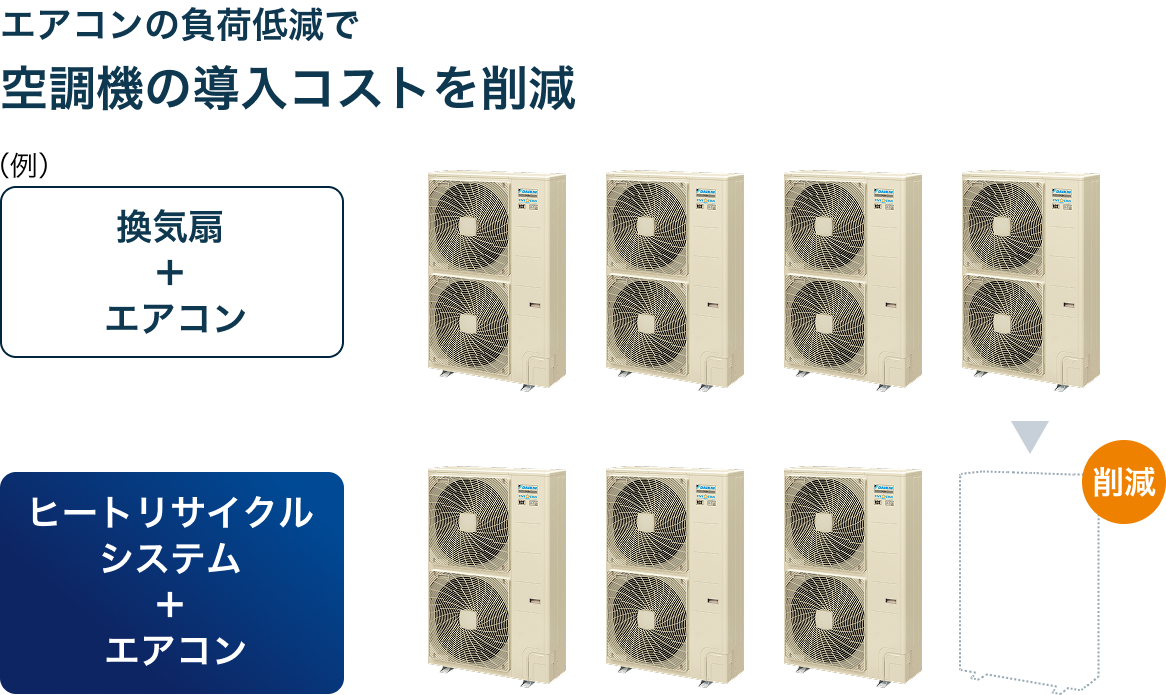

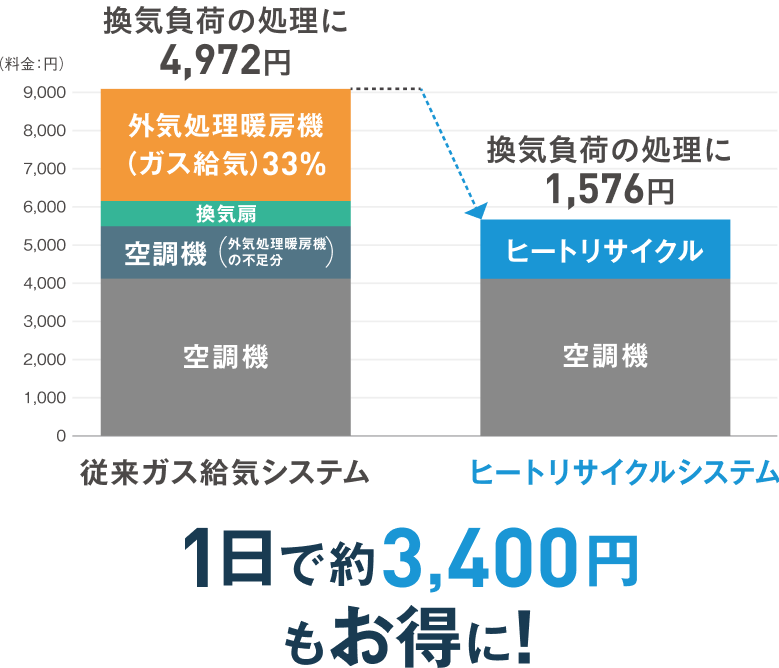

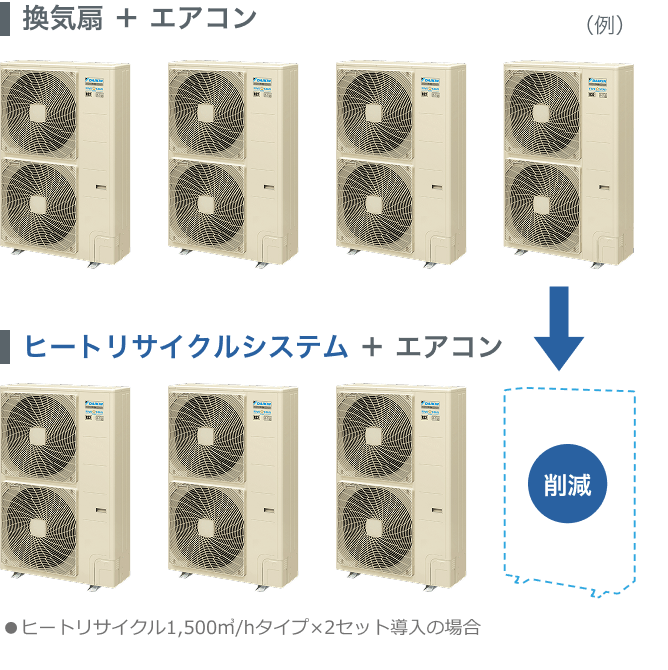

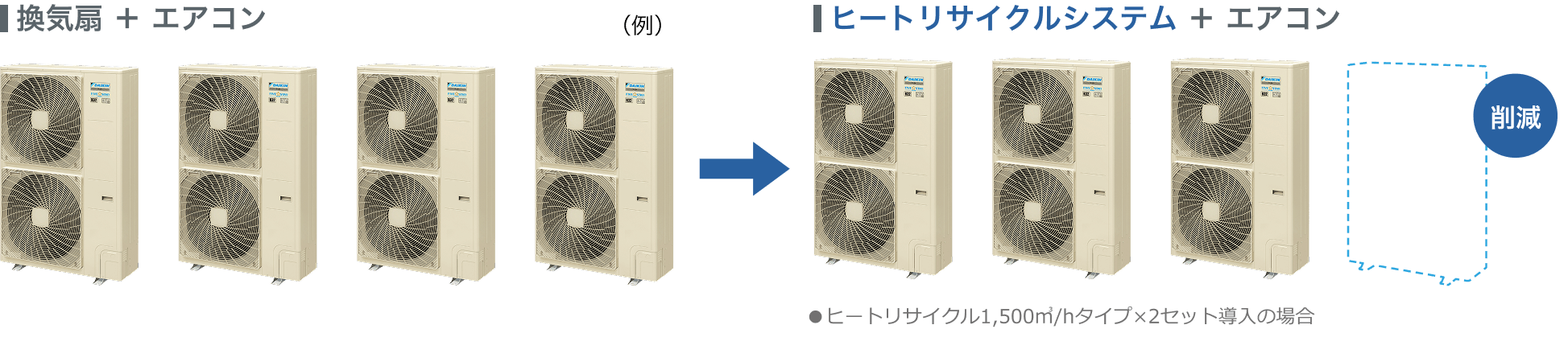

エアコンの負荷低減で空調機の導入コストを削減

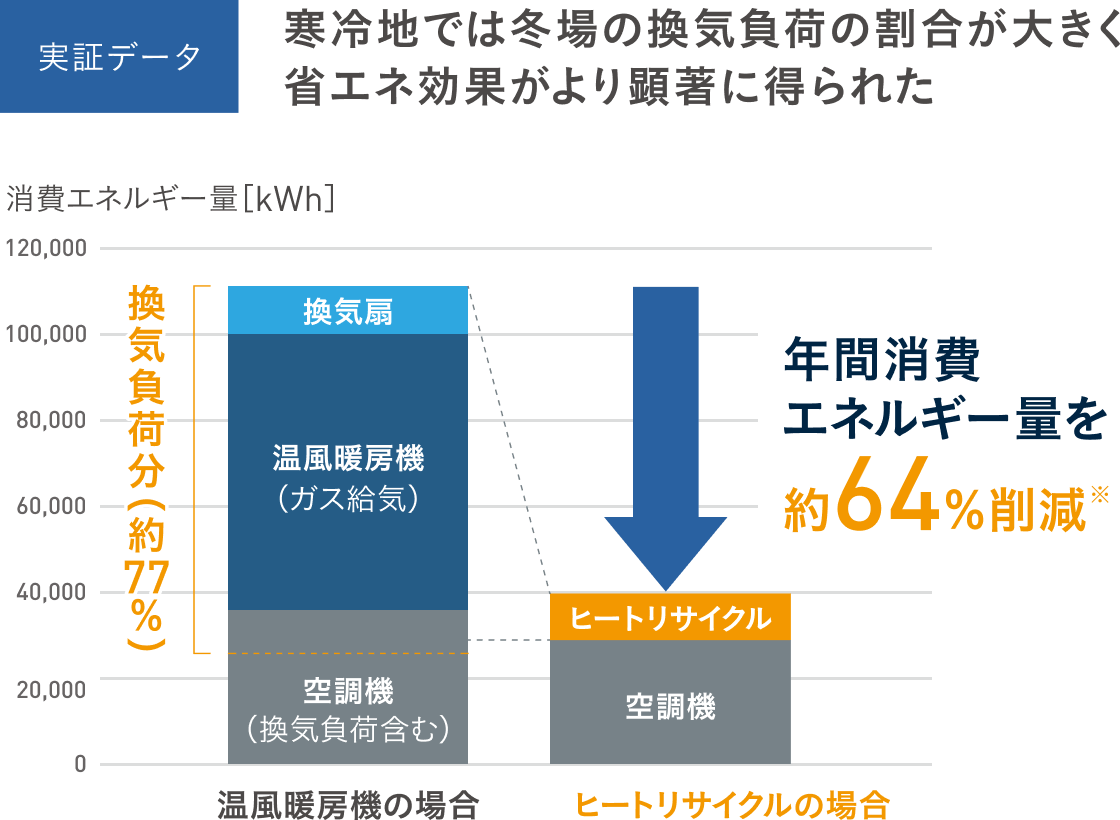

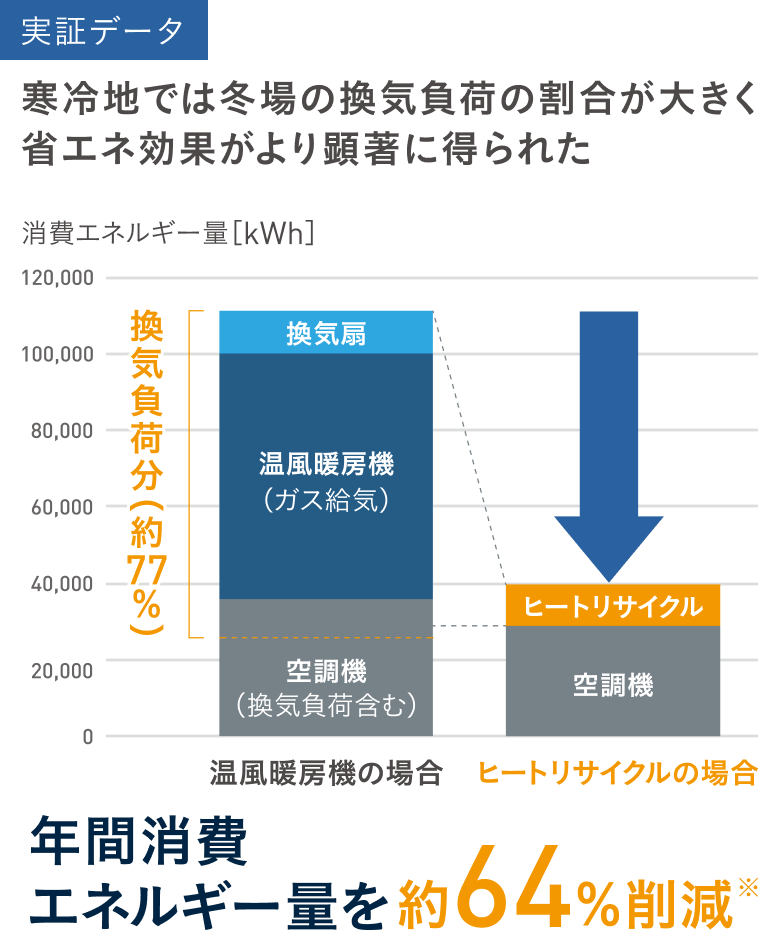

冬場に換気負荷の高い寒冷地なら、省エネ効果もさらに高くなります
飲食店

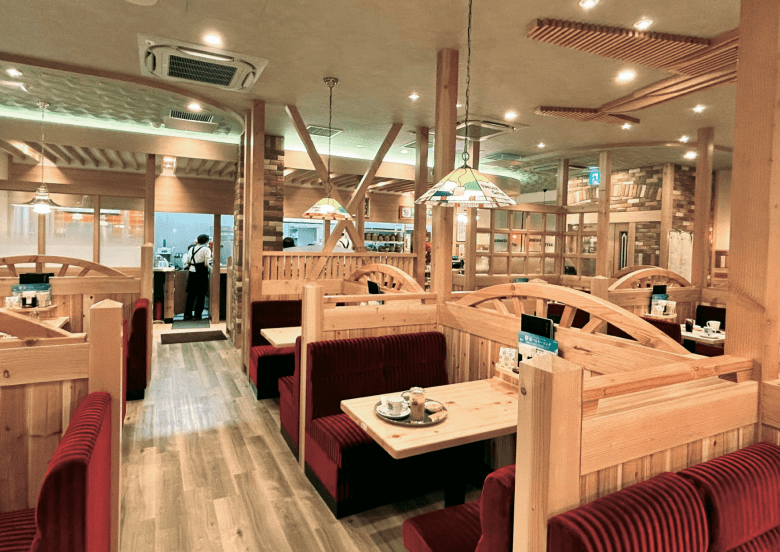

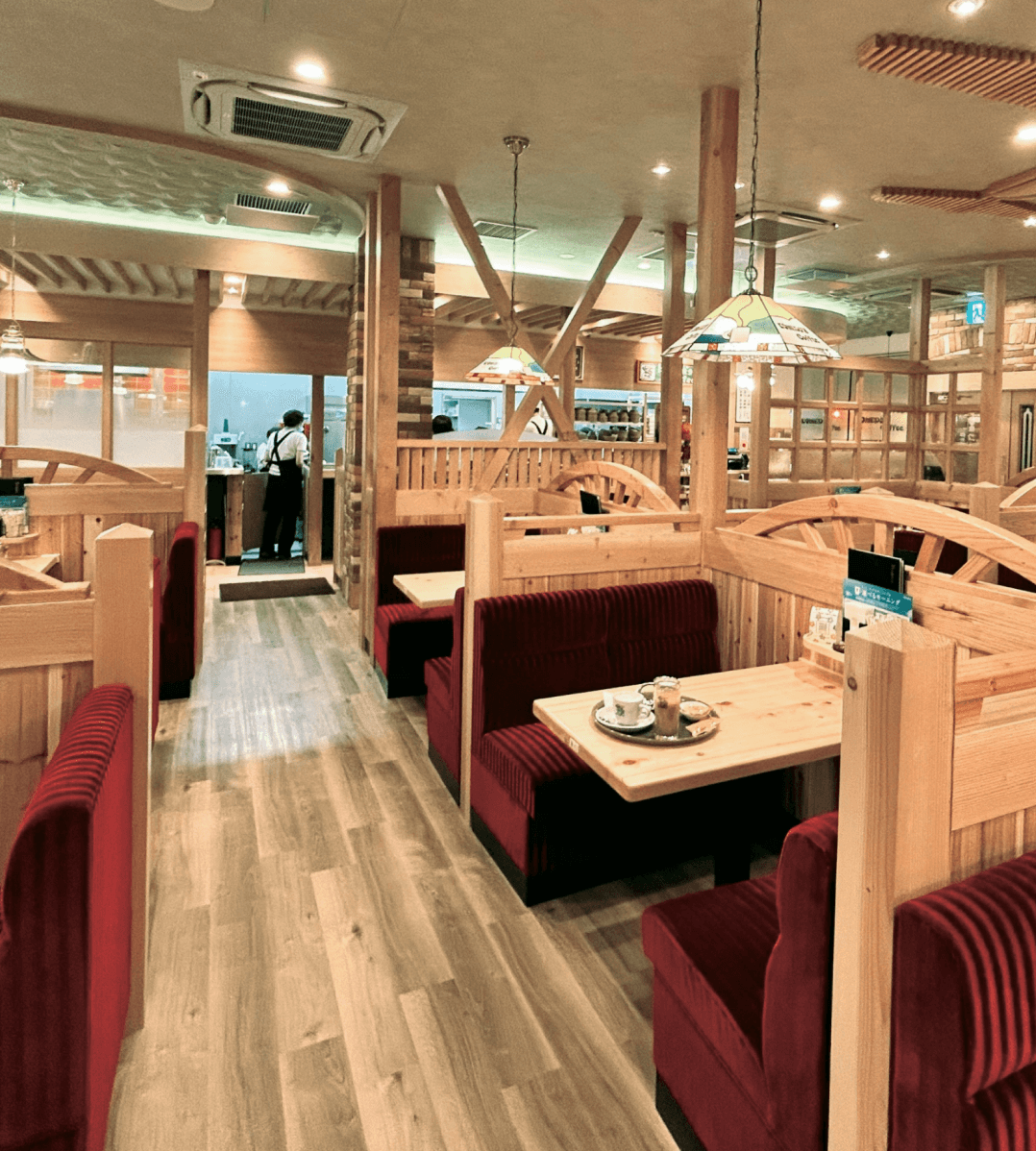

コメダ珈琲店 千歳北信濃店 様（北海道）

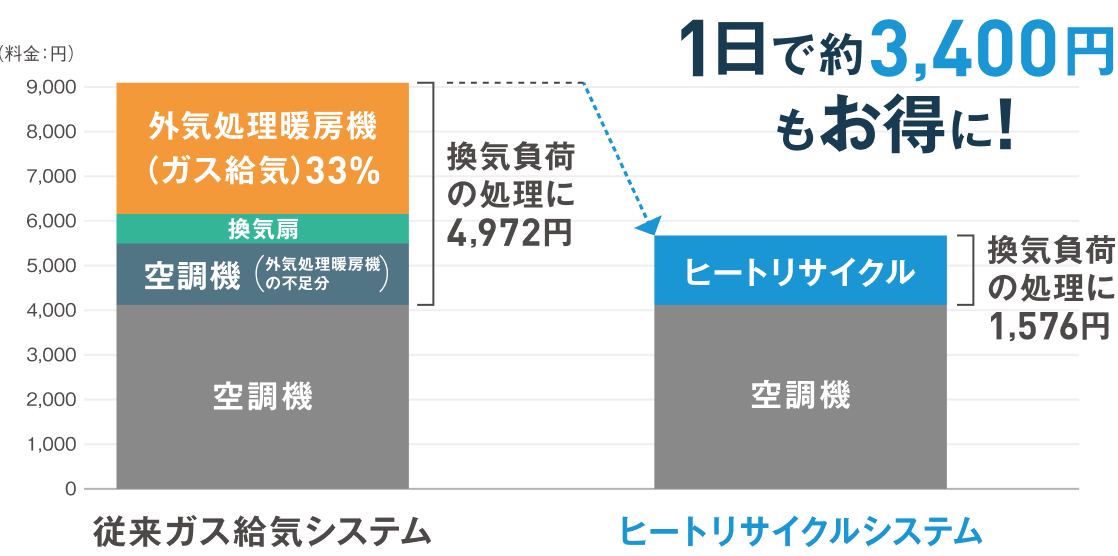

- 「ヒートリサイクルシステム＋空調機」で１年間営業した実測運転データと、従来導入している「外気処理温風暖房機＋空調 機」での試算値との比較（ガス給気のため消費エネルギー量での比較）
＜実証試験および試算条件＞
「換気扇×4台+温風暖房機×1台＋空調機5馬力×5台」と「ヒートリサイクルシステム（SHRM150A）×2台＋空調機4馬力×5台」との比較 店舗面積：199㎡、店舗営業時間：7時～23時

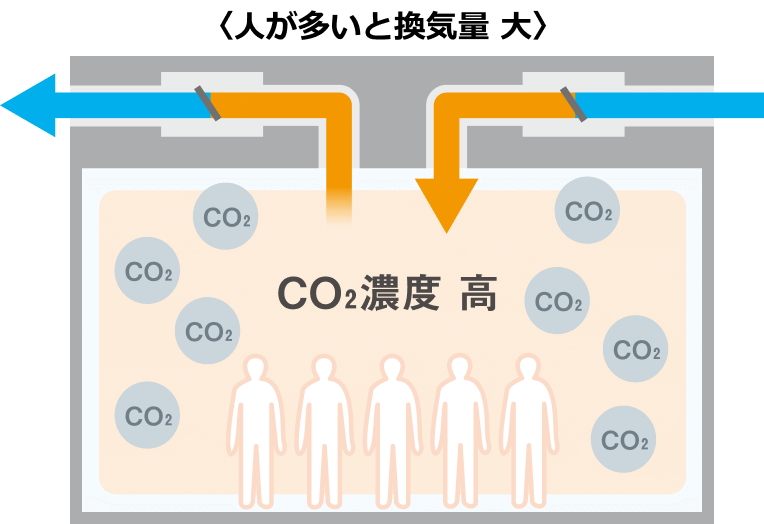

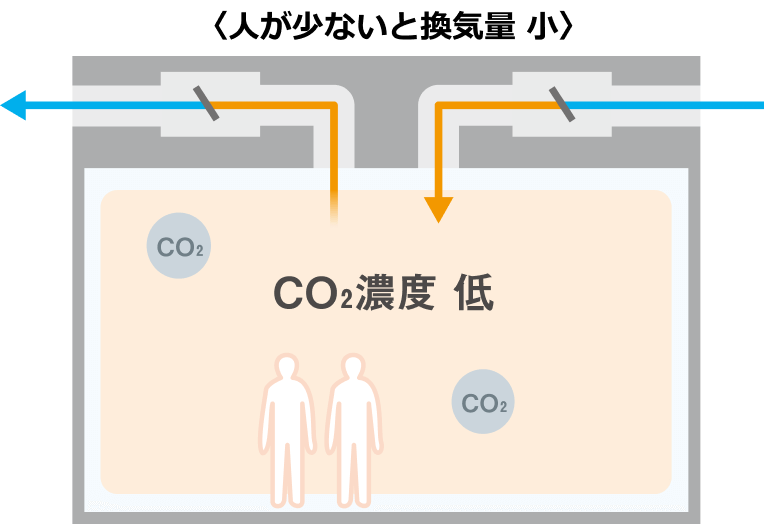

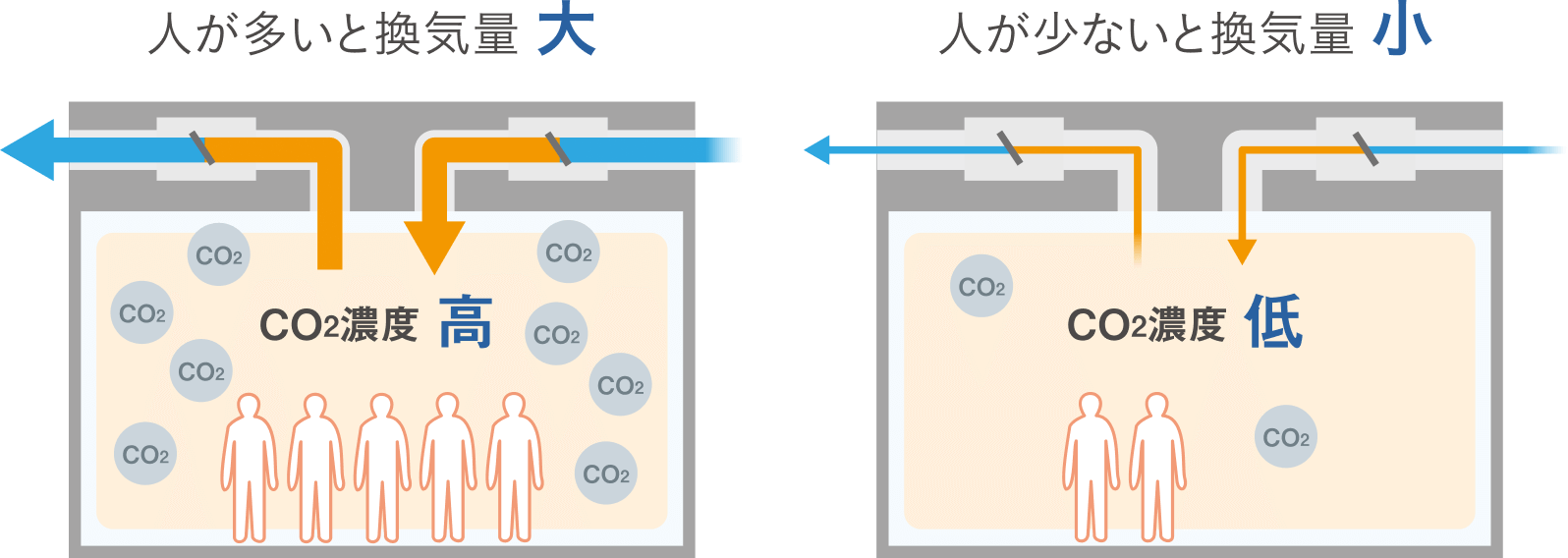

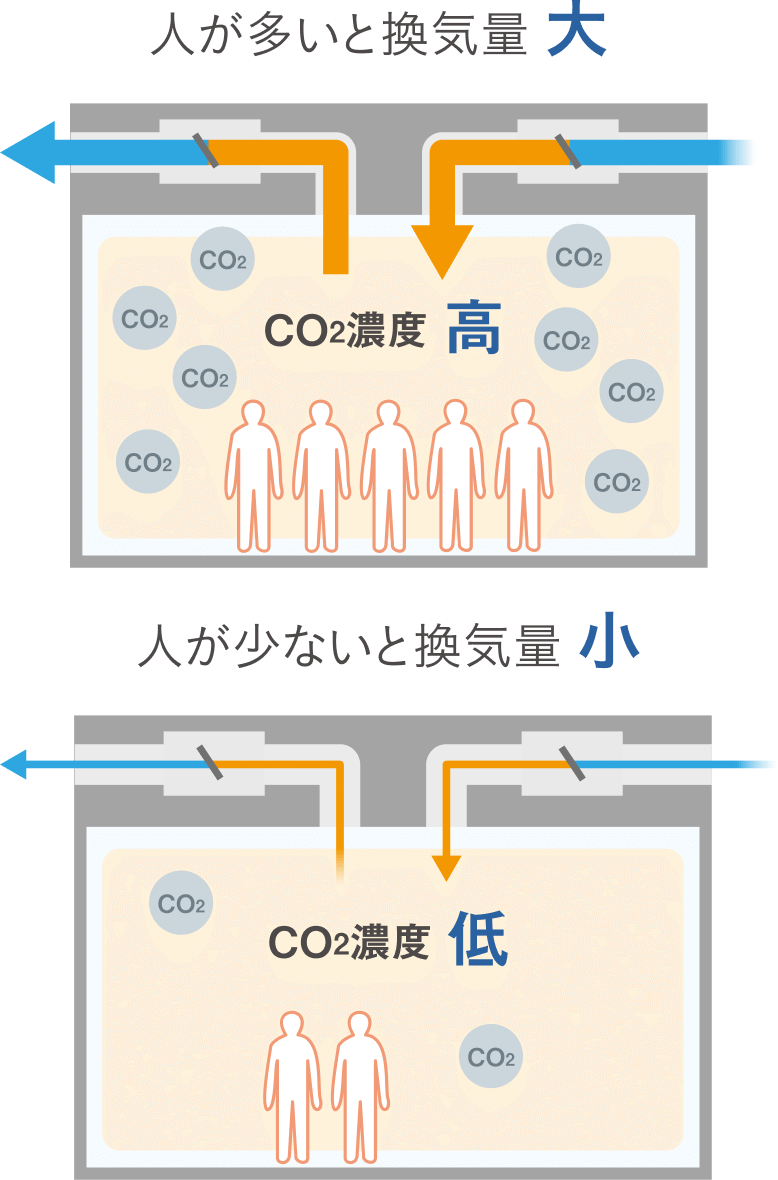

CO2センサー（別売品）との連動でムダな換気を抑制
室内のCO2濃度を検知し、低濃度時は換気量を抑制。
換気の消費電力と空調負荷を抑えます。

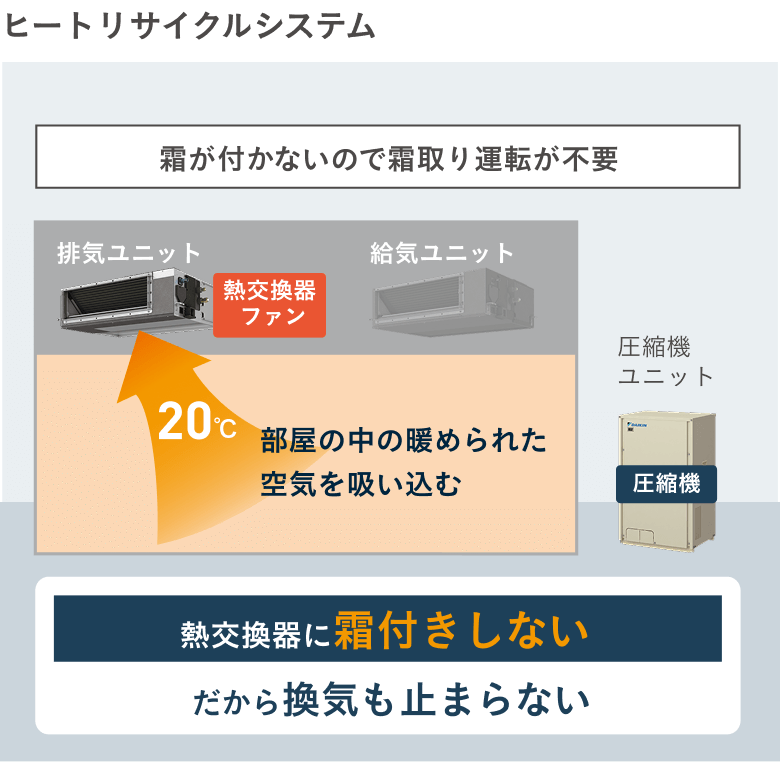

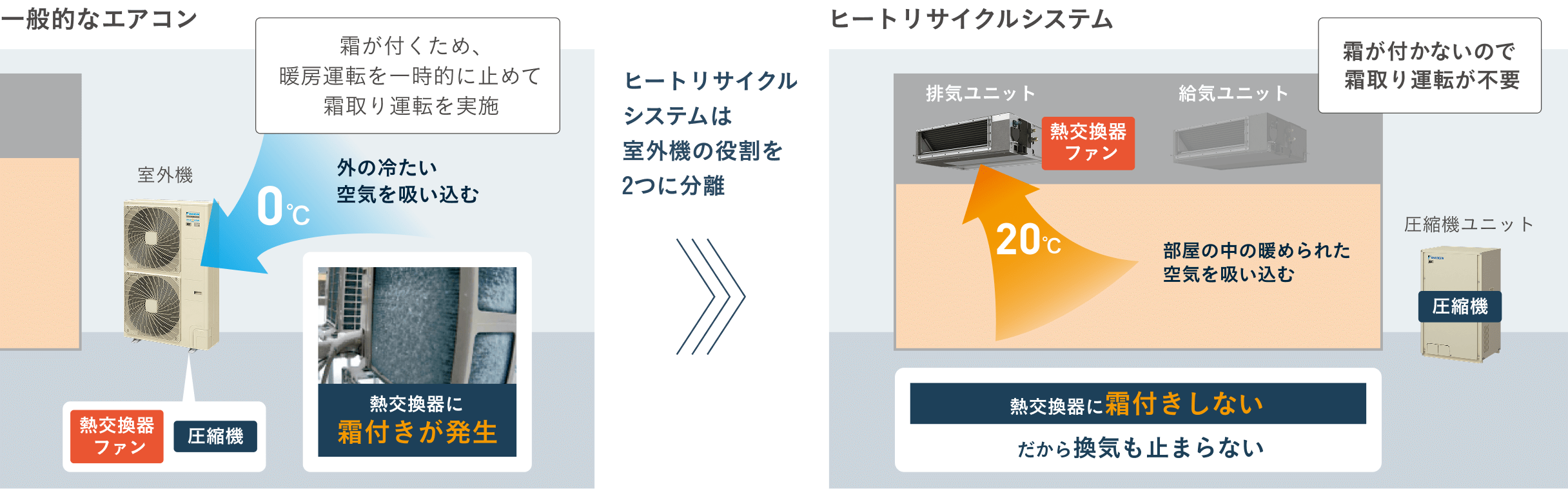

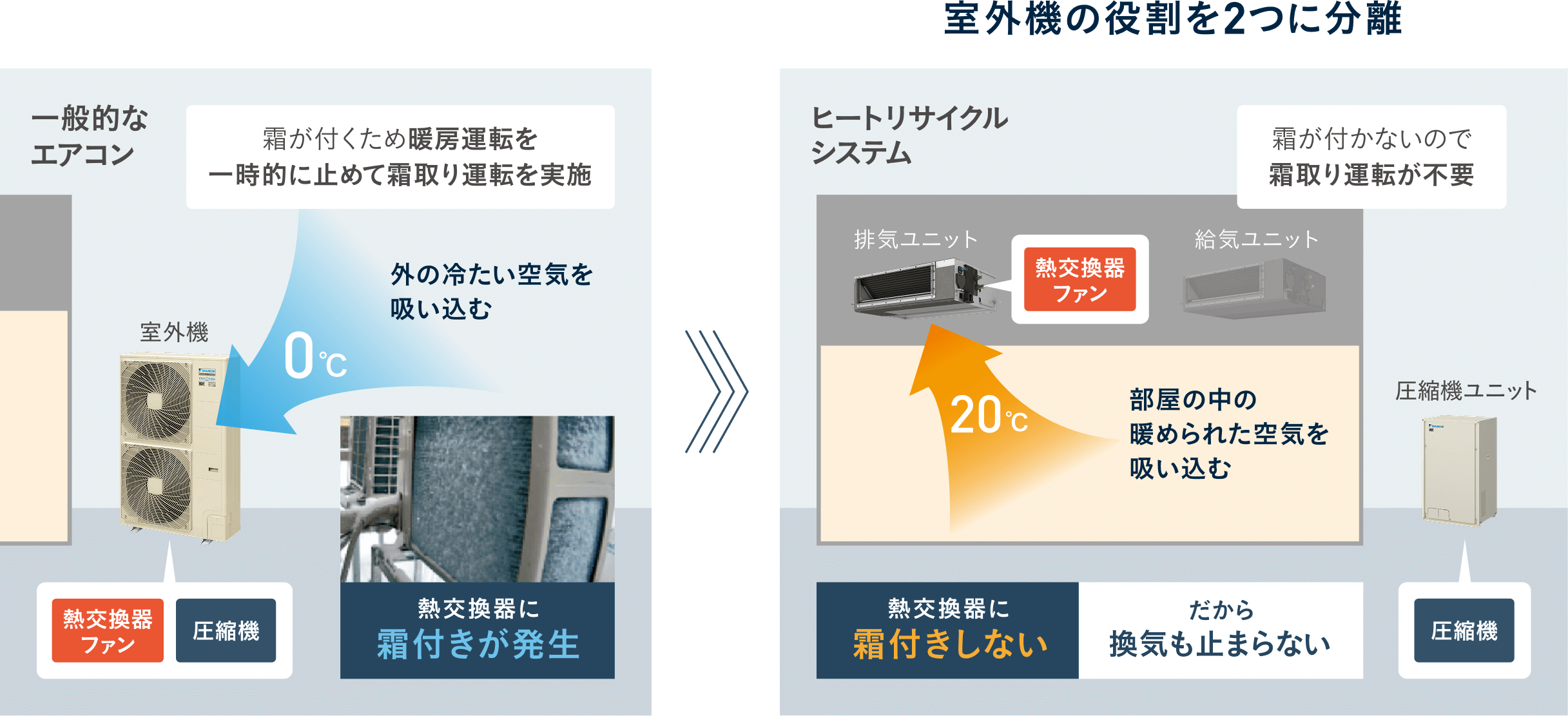

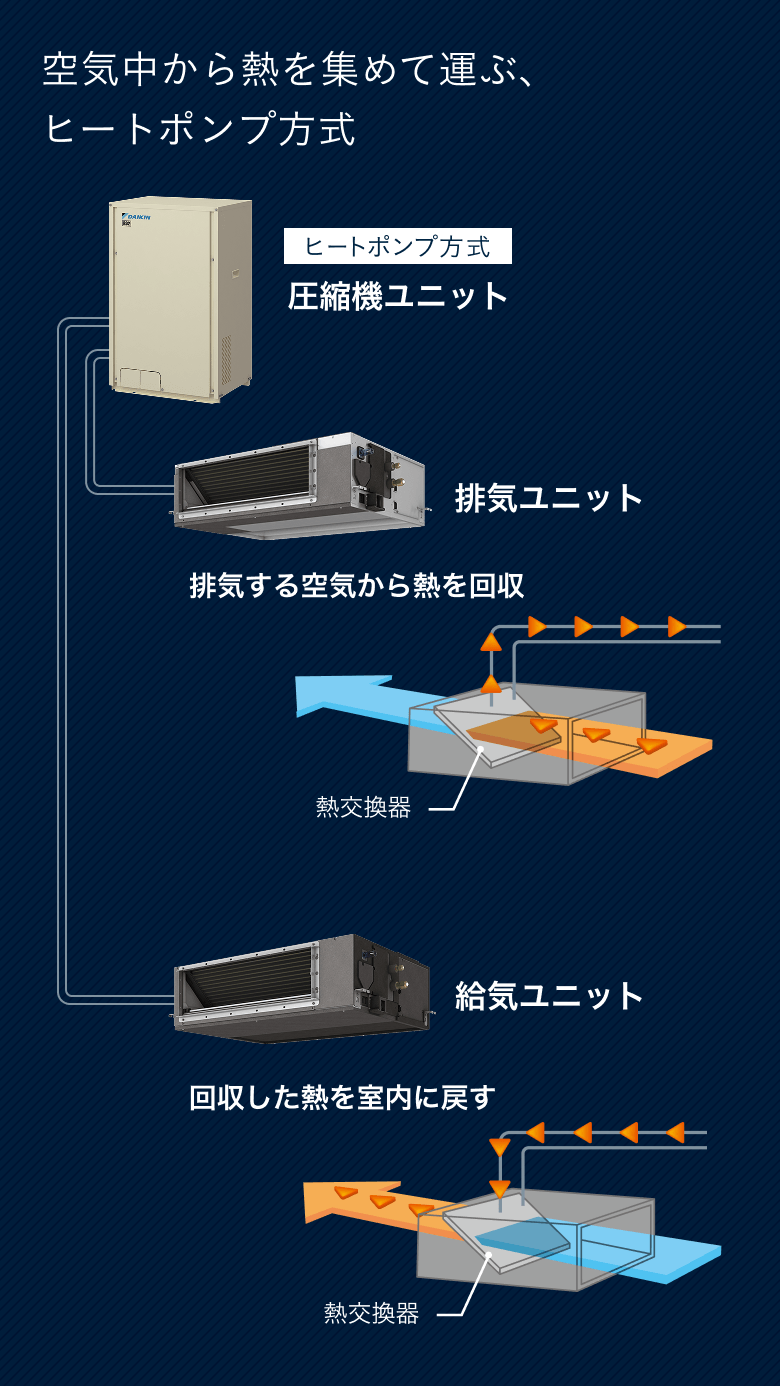

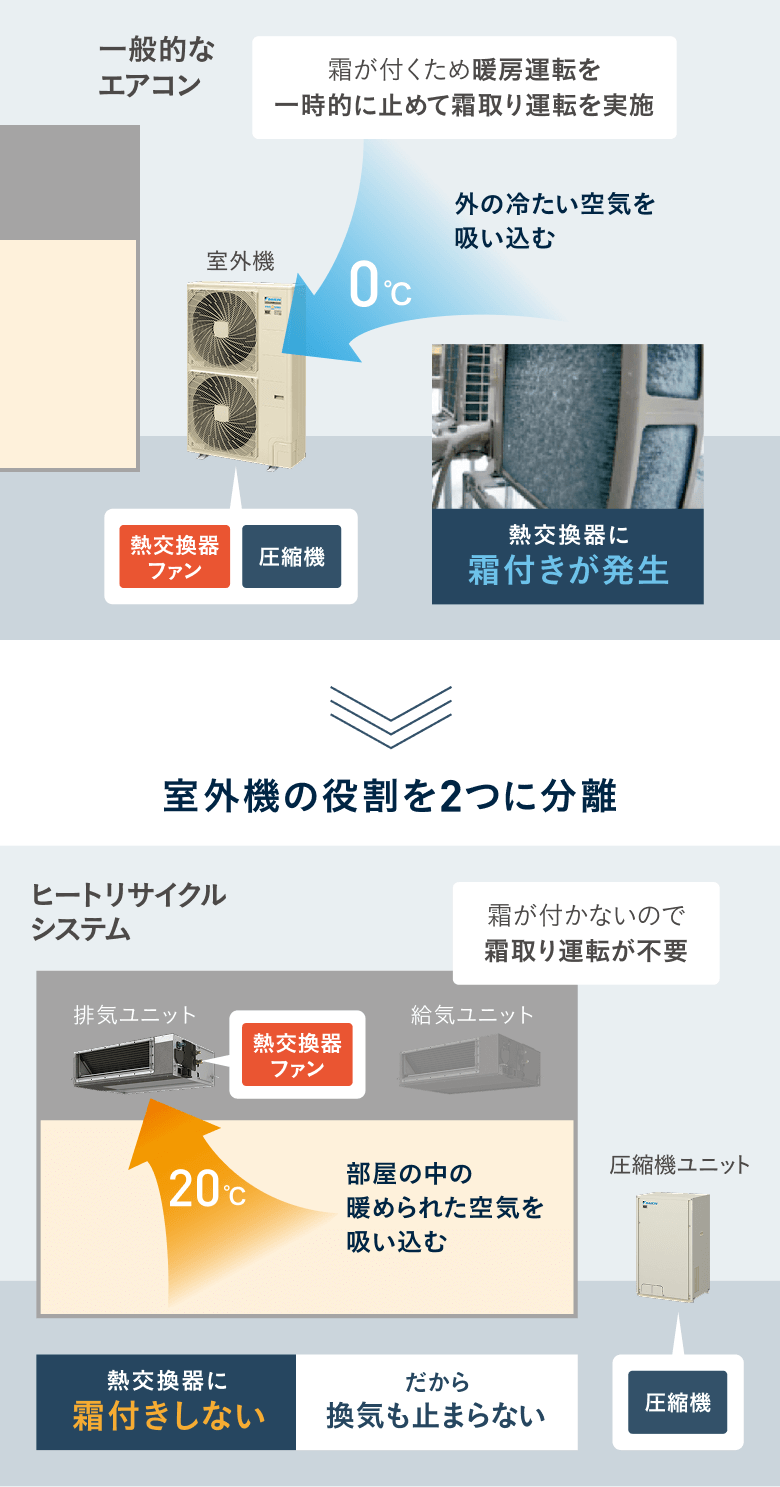

ヒートポンプ方式なのに
霜付きしない
だから冬でも換気が止まらない

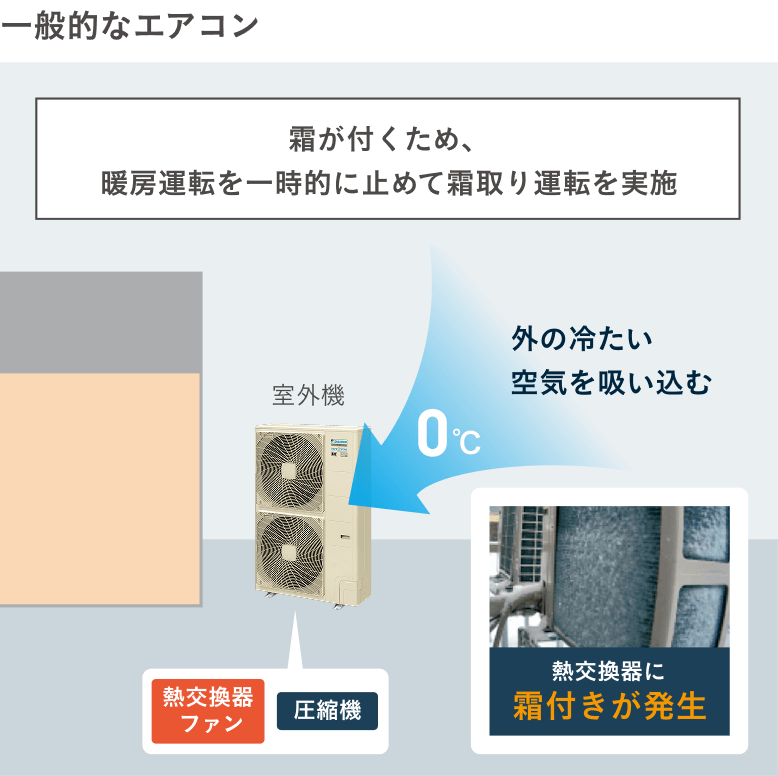

一般的なエアコンの室外機とは異なり、熱交換器を屋内設置の排気ユニットに搭載。
暖められた室内の空気を取り込むため熱交換器の霜付きを防ぎます。
霜取り（デフロスト）運転の必要がなく、止まらない換気※が可能です。
- 運転可能範囲の詳細については設備設計資料をご確認ください。

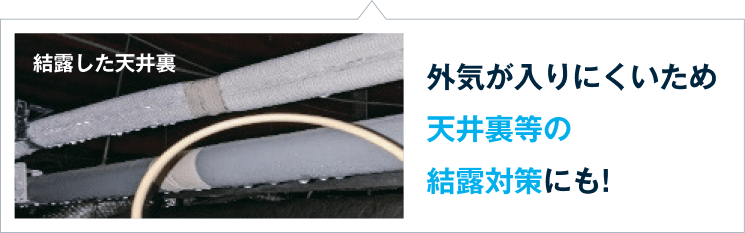

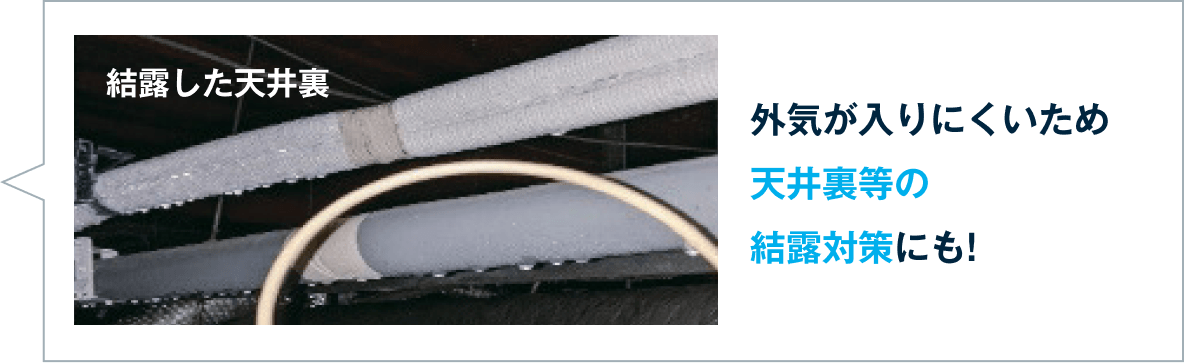

高温多湿の外気侵入を防ぎ、
結露を抑制

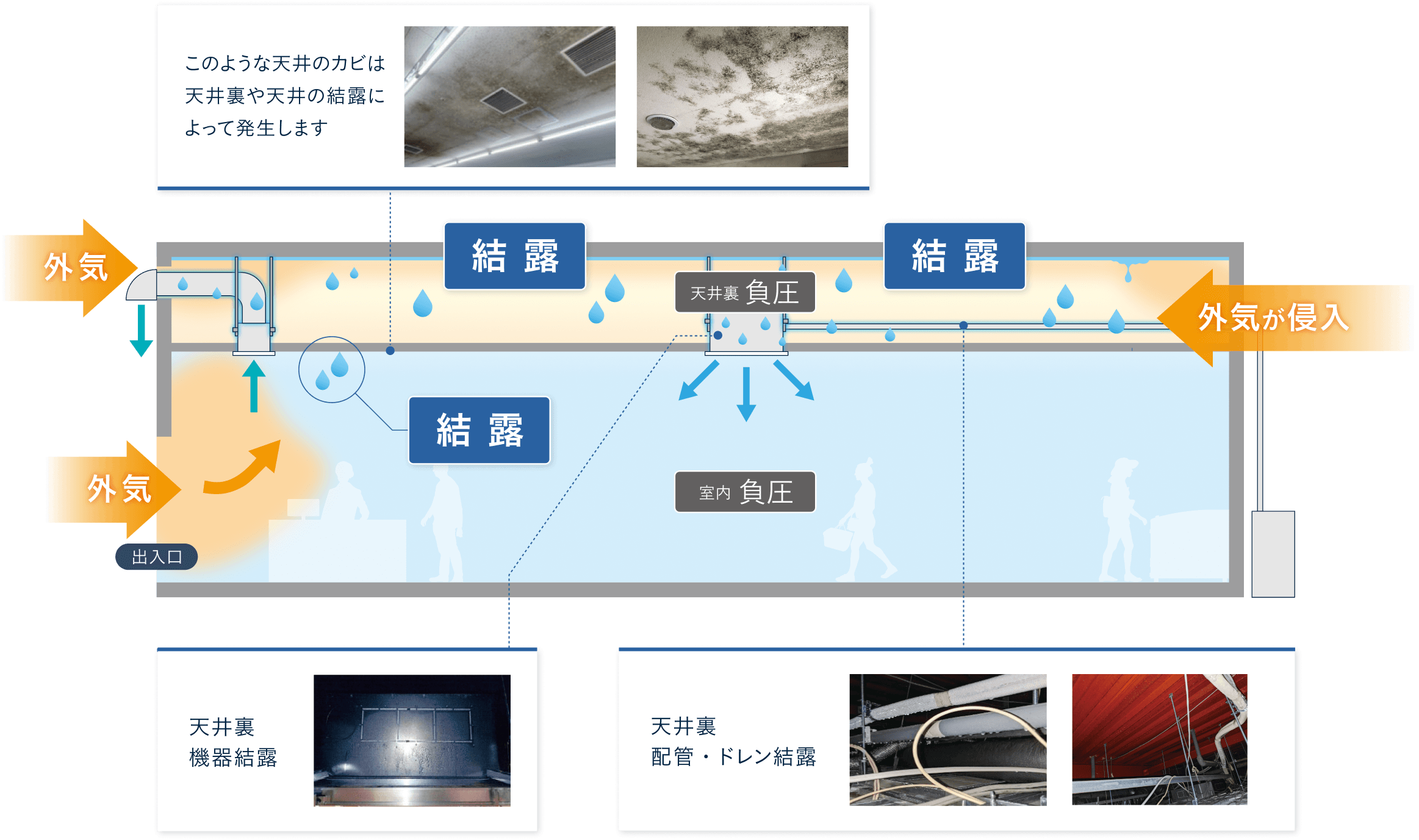

結露発生のメカニズム
結露の主な原因は、換気により室内が負圧となり、高温多湿の外気が出入口や建物の隙間などから侵入することです。

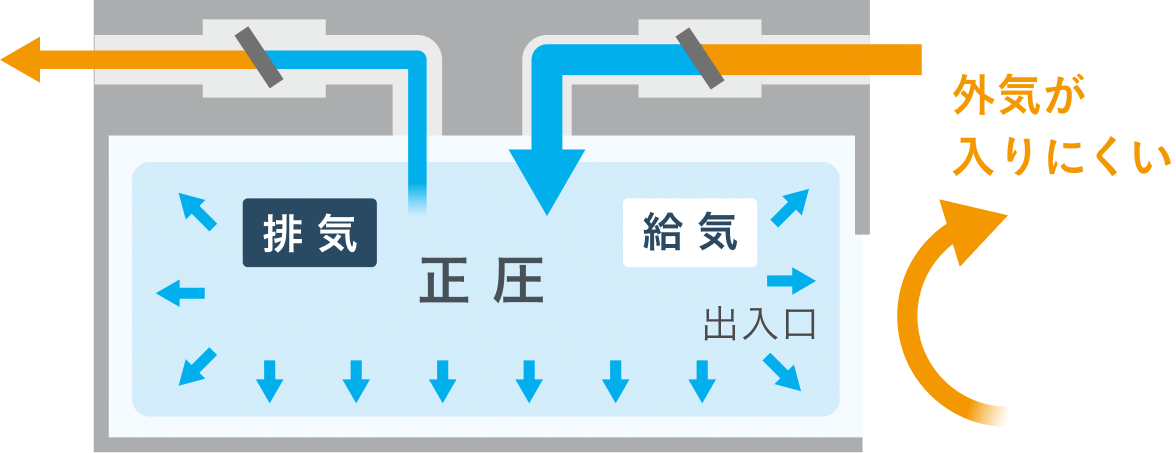

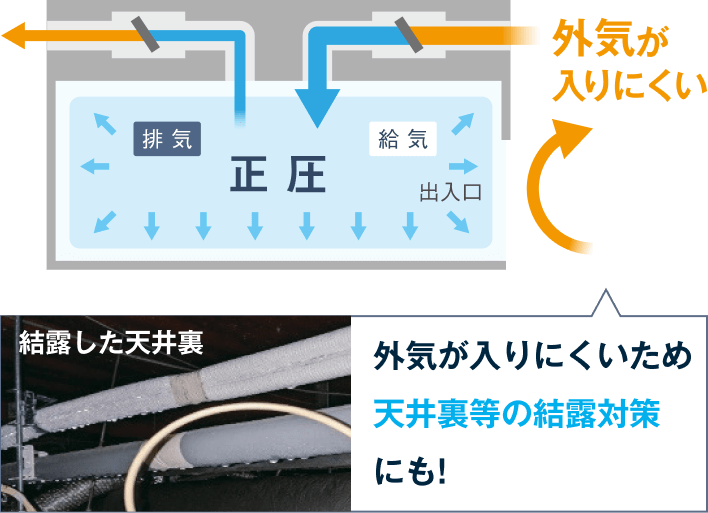

給気量を増やして
生外気の流入を抑制
「給気フレッシュアップ運転」
給気と排気のバランスを変えて気流をコントロール。
出入口開閉時に外気の流入を抑えて空調機の負荷を低減し、省エネ効果も上がります。

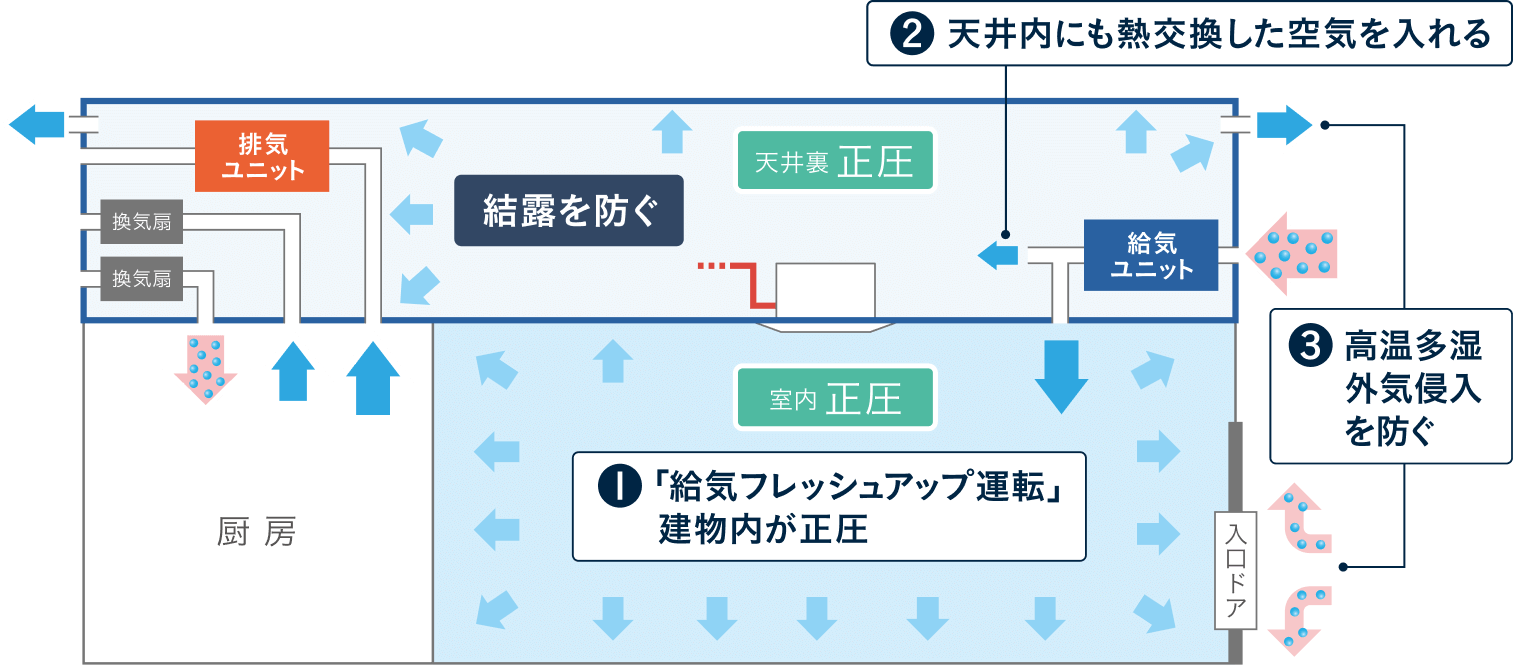

ヒートリサイクルシステムによる結露対策の一例
【飲食店の場合】
- イラストはイメージです。現場状況により結露対策方法は大きく異なります。詳細は販売店様・工務店様へご相談ください。
現地状況に応じてヒートリサイクルシステムの排気の一部を天井裏に吹き出すダクト配置も可能

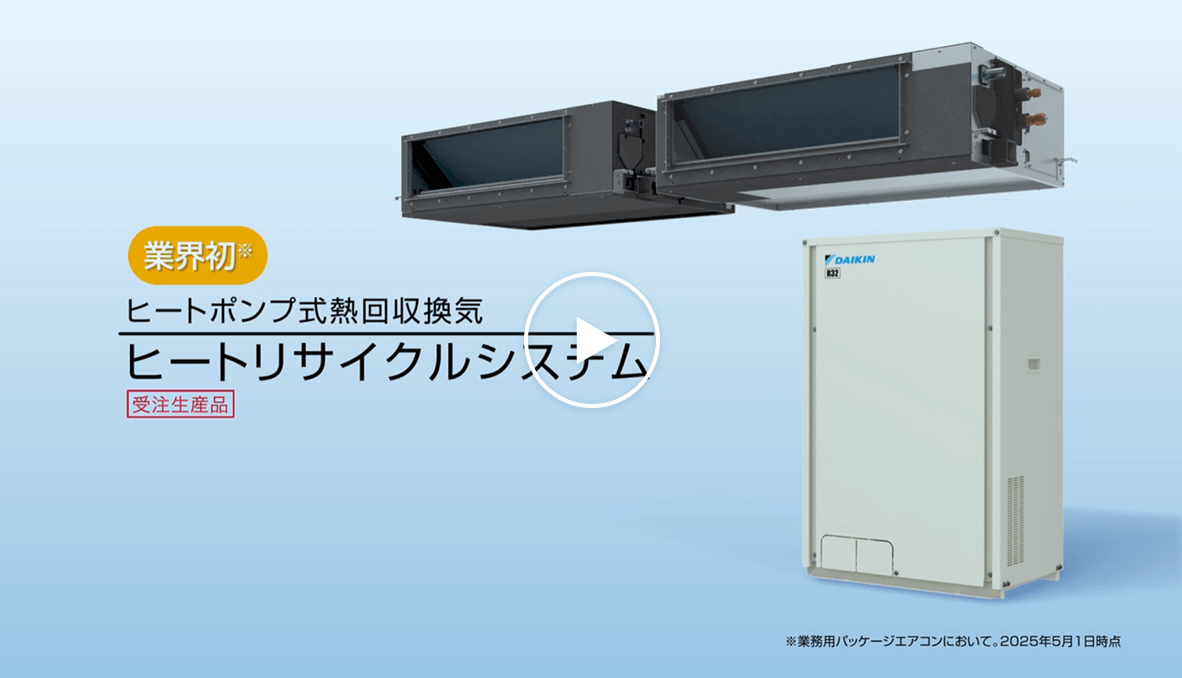

紹介動画
ヒートリサイクルシステムの特長や仕組み、結露が発生する原因と結露の抑制について、アニメーションでわかりやすく解説しています。
