大風量モジュールコンパクトエアハン
業界初※、「大風量＋モジュール」コンパクトエアハンドリングユニット 登場！

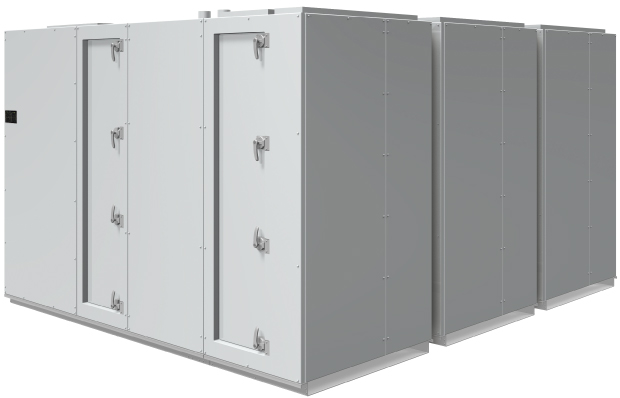

大風量モジュールコンパクトエアハン / UAVZ-CS
コンパクト型のファン、モーターをベースに大風量化を実現しました。連結組立構造で搬入性を向上。新プラグファンの複数採用にて消費電力△20%（旧型機種比較）台数制御による部分負荷時の省エネ運転も実現。
- 分割搬入可能で、エレベーター搬入の容易化
- 1台停止時に自動で逆流防止するチャッキダンパを採用し、バックアップ運転も可能。
- 3次元翼、不等ピッチファン技術を活用し、低騒音化を実現。
※コンパクトエアハンドリングユニット24,000m3/h以上の大風量タイプにおいて
（2016年10月現在、ダイキン調べ）
コンパクトエアハンドリングユニットの性能特長を活かして大風量化
ファン動力の低減で大幅な省エネ化

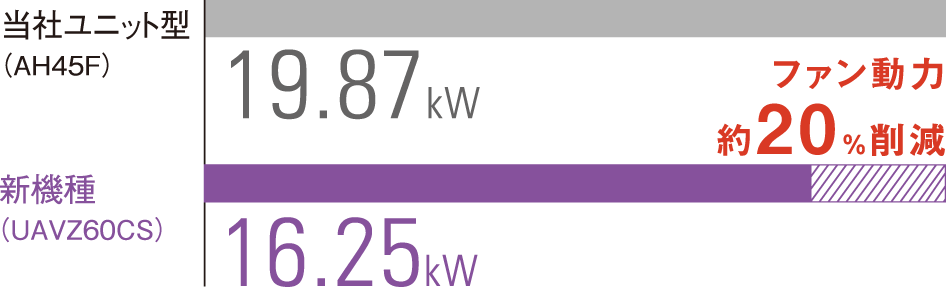

静圧効率に優れた独自ファンが送風動力を軽減し、消費電力を軽減。
業界トップクラス※
最大静圧効率77％（一部機種除く）
※コンパクトエアハンドリングユニットにおいて。（ダイキン調べ 2015年10月現在）
高静圧タイプだから高い設計自由度を発揮
- ダクトの長尺化が容易
- 吹出口アレンジの自由度拡大
- 吹出音の低減化
省サービススペースで高い設置自由度を発揮
搬入性

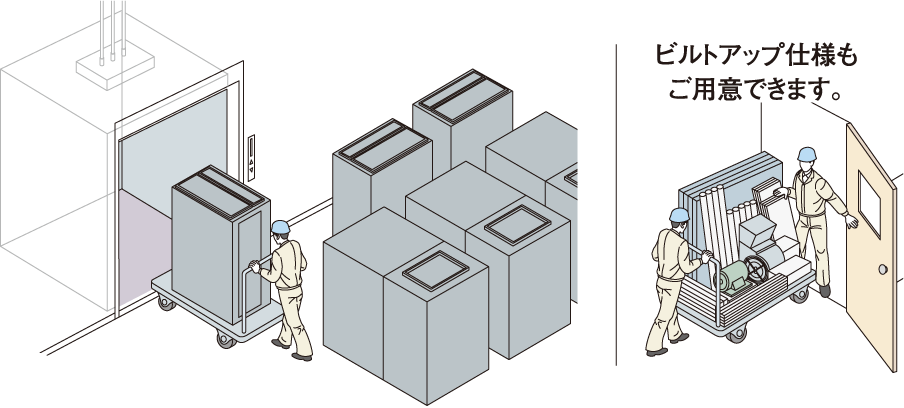

モジュール単位の分割で、搬入・設置が省力化
モジュール毎の分割により、一般的な1,000kg貨物用エレベーターでの搬入・出が可能。（奥行2300mm×幅1400mm×高さ2100mm）
施工性
設置スペースも、サービススペースも大幅削減

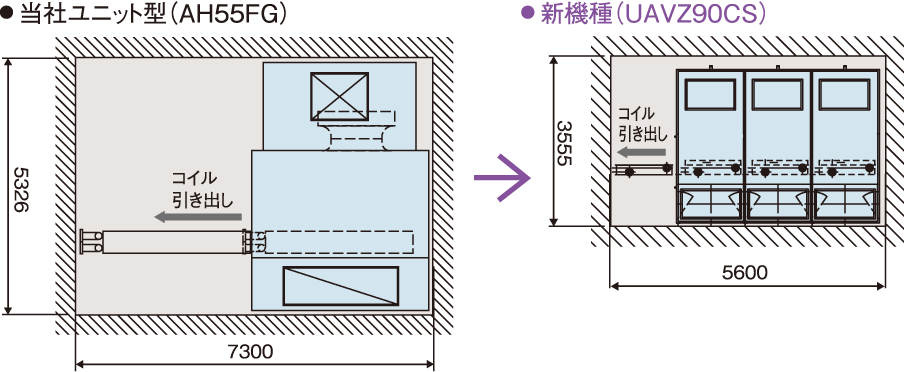

■当社ユニット型との比較（同クラス）
本体設置スペース
約29％削減
ユニット型 ： 18.712
新機種 ： 13.282
所要スペース（サービススペース含む）
約49％削減
ユニット型 ： 38.88m2
新機種 ： 19.91m2
設計自由度
将来に向けた増設・撤去も容易化
増設時モジュールの追加で容易に容量アップ

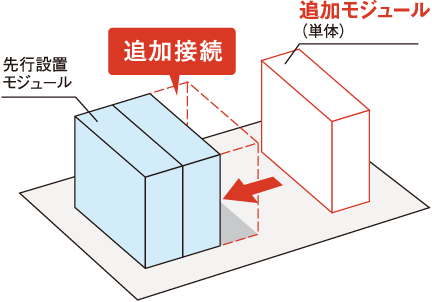

スペースが確保されていれば、先行設置のモジュールに追加接続することで、容易に能力アップが図れます。
＊先行設置がモジュール2台システムの場合のみ対応可能。
撤去時撤去作業も大幅に省力化。
溶断不要。解体しやすいフレームレス構造
本体はフレームレス構造で、本体の解体はネジを外すことで行なえ、作業が容易な上、溶断作業が不要です。
複数台システムならではのリスク分散
運用
バックアップ運転で、
空調の完全停止を回避

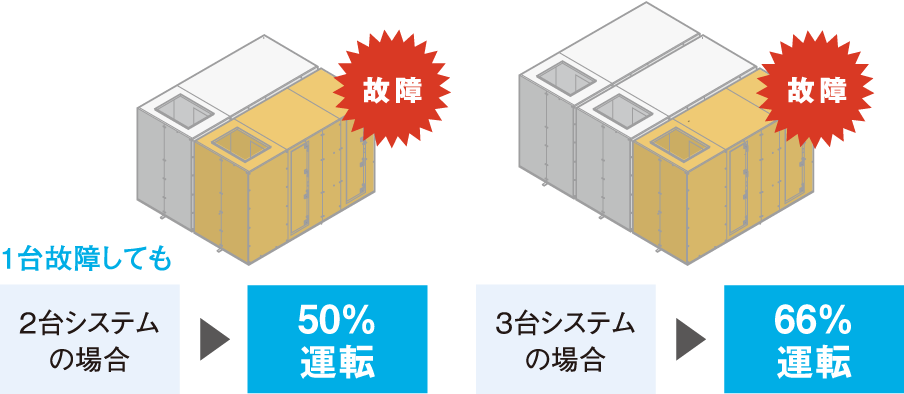

モジュールごとに、独立してファンやインバーター、コイルを搭載しているため、1台が故障しても、残りのモジュールのバックアップ運転で、空調の完全停止を回避できます。
＊モジュール機内への逆流防止ダンパー組込みなどの改装が必要、コイルに対する応急運転対応には各モジュールのコイル接続口に仕切弁の取り付けが必要です。尚、バックアップ運転時は修理までの応急運転であり、その間は能力ダウンとなります。
保守サービス
メンテナンス作業も容易化
一方向メンテナンス動線

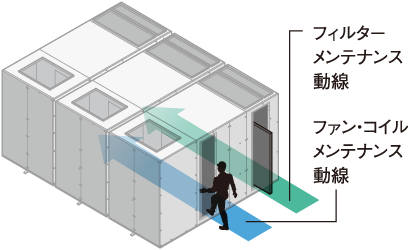

大きな点検扉から機内に入り一方向の動線で作業が行えます。
部品の軽量化
従来のユニット型に比べ、電動機などが、小型・軽量なため、交換・点検作業の負担が軽減できます。
当社ユニット型（AH55FG）
電動機 ： 230kg×1台
新機種（UAVZ90CS）
電動機 ： 102kg×3台
現地設備工事の負担を軽減

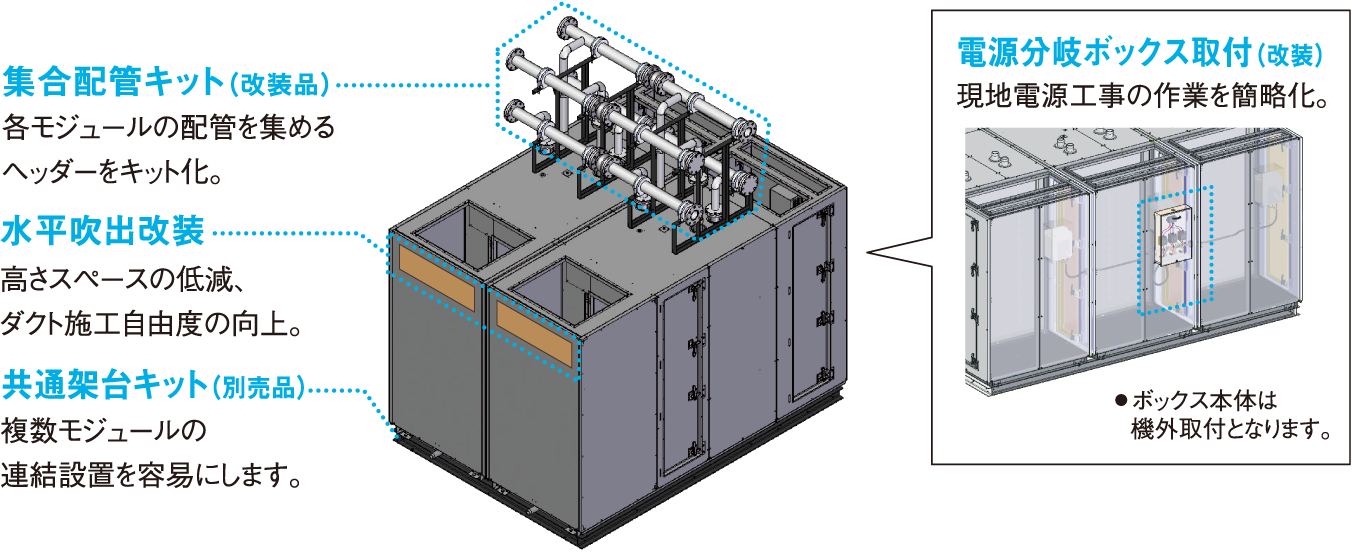

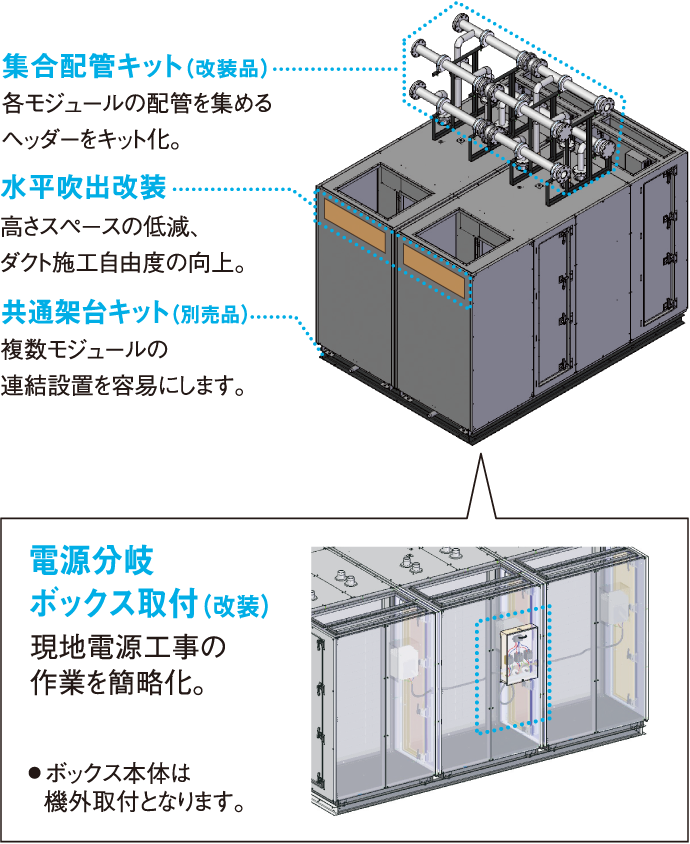

ユニット型と同等の施工性を維持し、さらに付加機能を加えて、現地設備工事の負担を軽減。
最大6段階の加湿制御が可能（改装）
モジュールごとに加湿器を2段に組込むことができ、最大6段制御が可能となります。
（モジュール2台システムの場合は最大4段）
機種タイプ
＜風量シリーズ＞－－24000～54000m3/hの5機種をラインナップ。
＜タイプ別シリーズ＞－－外気混合型、全外気型、還気ファン組込み型の3タイプ
| 定格風量（m3/min） | 24000 | 30000 | 36000 | 45000 | 54000 |
|---|---|---|---|---|---|
| 外気混合型 | UAVZ40CS | UAVZ50CS | UAVZ60CS | UAVZ75CS | UAVZ90CS |
| 全外気型 | UAVZ40CS1 | UAVZ50CS1 | UAVZ60CS1 | UAVZ75CS1 | UAVZ90CS1 |
| 還気ファン組込型 | UAVZ40CS3 | UAVZ50CS3 | UAVZ60CS3 | UAVZ75CS3 | UAVZ90CS3 |
