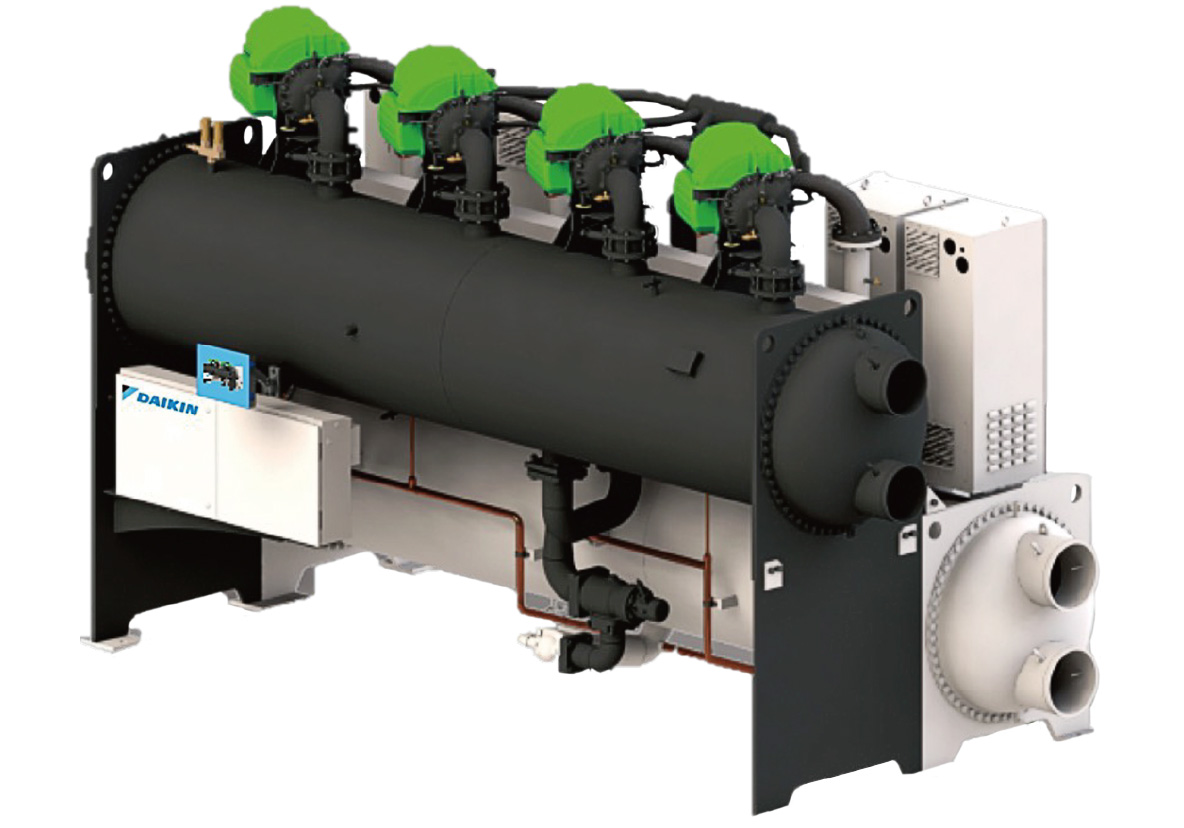

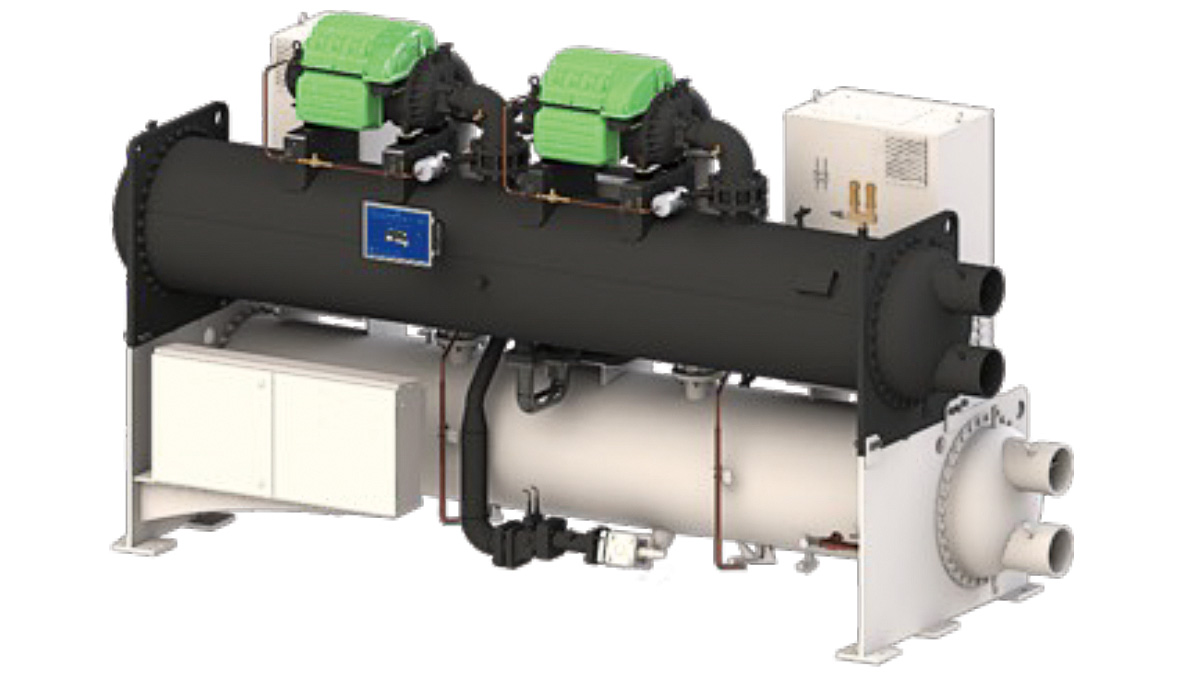

低GWP磁気軸受ターボ冷凍機
WMC-BXシリーズ
非接触の磁気軸受方式が生み出す、省メンテナンスと高効率
75～560USRT 全10種類
- オイルフリー非接触軸受
- IPLV10.1、COP6.3の高効率運転※1※2※3
- 低GWP・ノンフロン冷媒R1234ze（E）採用
- WMC400BXの場合。
- 冷水入口温度12℃/出口温度7℃、冷却水入口温度32℃/出口温度37℃。
- JIS B8621-2019（遠心冷凍機）に準拠して設計、制作しています。
WMCシリーズ主仕様
| 機種名 | WMC75BX | WMC100BX | WMC150BX | WMC200BX | WMC250BX | WMC300BX | WMC350BX | WMC400BX | WMC500BX | WMC600BX | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主電源 | 3相 400V 50Hz、400V 60Hz | ||||||||||
| 冷凍能力 | USRT | 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 560 |
| kW | 264 | 352 | 527 | 703 | 879 | 1055 | 1231 | 1407 | 1758 | 1969 | |
| IPLV | 7.7 | 7.8 | 9.4 | 9.5 | 10.0 | 9.8 | 9.8 | 10.1 | 10.0 | 9.8 | |
| COP | 5.6 | 5.6 | 5.9 | 6.0 | 5.8 | 5.9 | 5.9 | 6.3 | 5.8 | 5.7 | |
| 消費電力 | kW | 47 | 62 | 88 | 116 | 150 | 176 | 208 | 222 | 301 | 340 |
- ※
- JIS B8621-2019（遠心冷凍機）「期間成績係数の算出方法」より算定
「非接触」の発想が、さまざまな価値を生み出します。
リニアモーターカーと同じ原理で、磁石によって軸受とシャフトとの間に磁界を作り、 シャフトを浮かせる「非接触支持」でオイルフリー化と摩擦ゼロを実現しました。
X軸（上下）Y軸（左右）Z軸（軸方向）の各位置センサーがシャフトの中心偏差を連続検知し、変位を補正することで回転によるブレや振動を防ぎます。
圧縮機
「非接触」がオイルフリーを実現
オイルフリーで省メンテナンス
圧縮機のオーバーホールが不要
軸が非接触なので、冷凍機油やそれに伴う機構が不要。圧縮機のオーバーホールが不要になり、メンテナンスコストを大幅に軽減します。

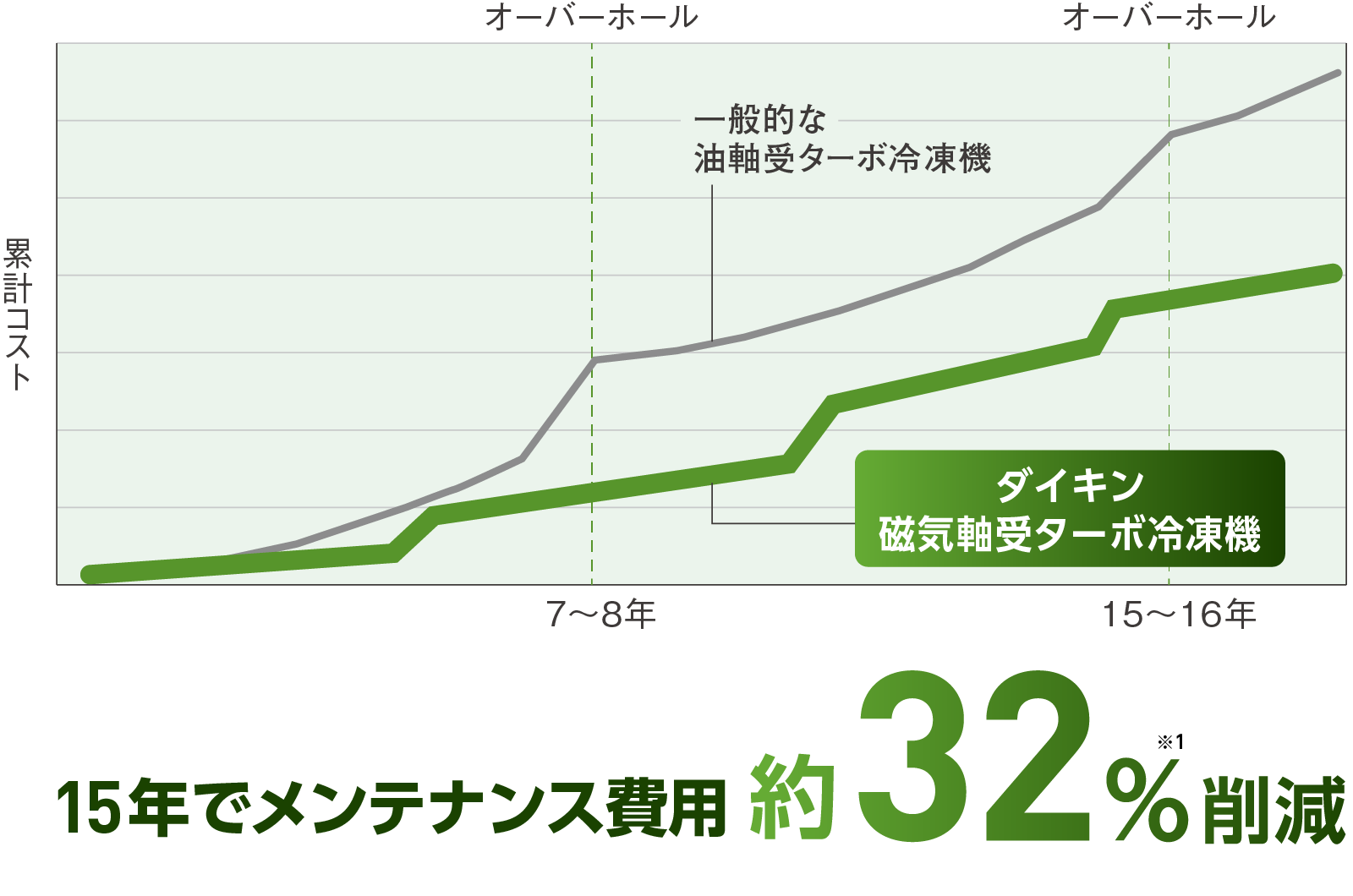

ターボ冷凍機のライフサイクルコスト比較
- 当社従来機磁気軸受ターボ冷凍機（WMC‐AX）と当社ターボ冷凍機（HTE）との比較。
ライフサイクルコストを大幅に削減
- 上記の保全周期表例は当社の旧型二段圧縮ターボ冷凍機を想定したものです。低圧冷媒機では別途抽気装置等のメンテナンスが必要です。
- 磁気軸受ターボ冷凍機の場合も3年毎にINV盤内冷却ファン、7年毎にINVのキャパシタ（コンデンサ）、10年毎にINV盤内ヒューズの交換が必要です。また、設置後２５年または、圧縮機稼働時間が、111,000時間の早い方には圧縮機本体の更新を推奨します｡
摩擦ロス削減で高効率
- WMC400BXの場合。
- 冷水入口温度12℃/出口温度7℃、冷却水入口温度32℃/出口温度37℃。
- JIS B8621-2019（遠心冷凍機）に準拠して設計、製作しています

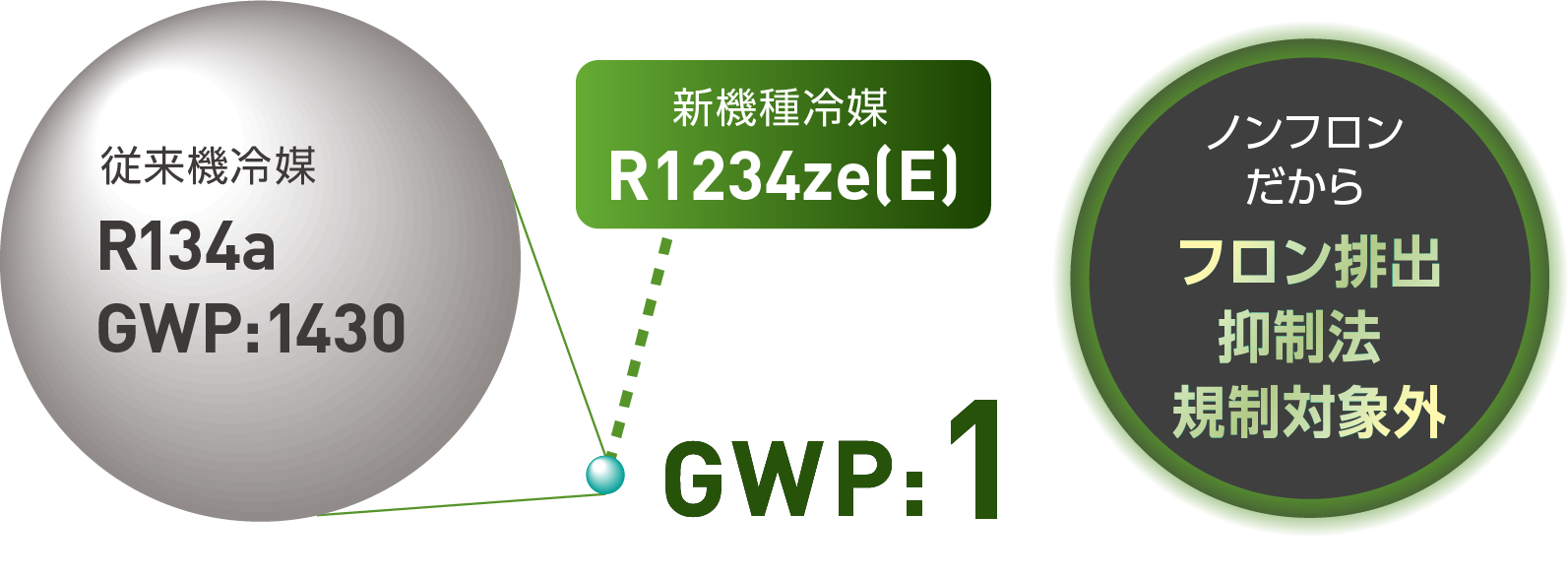

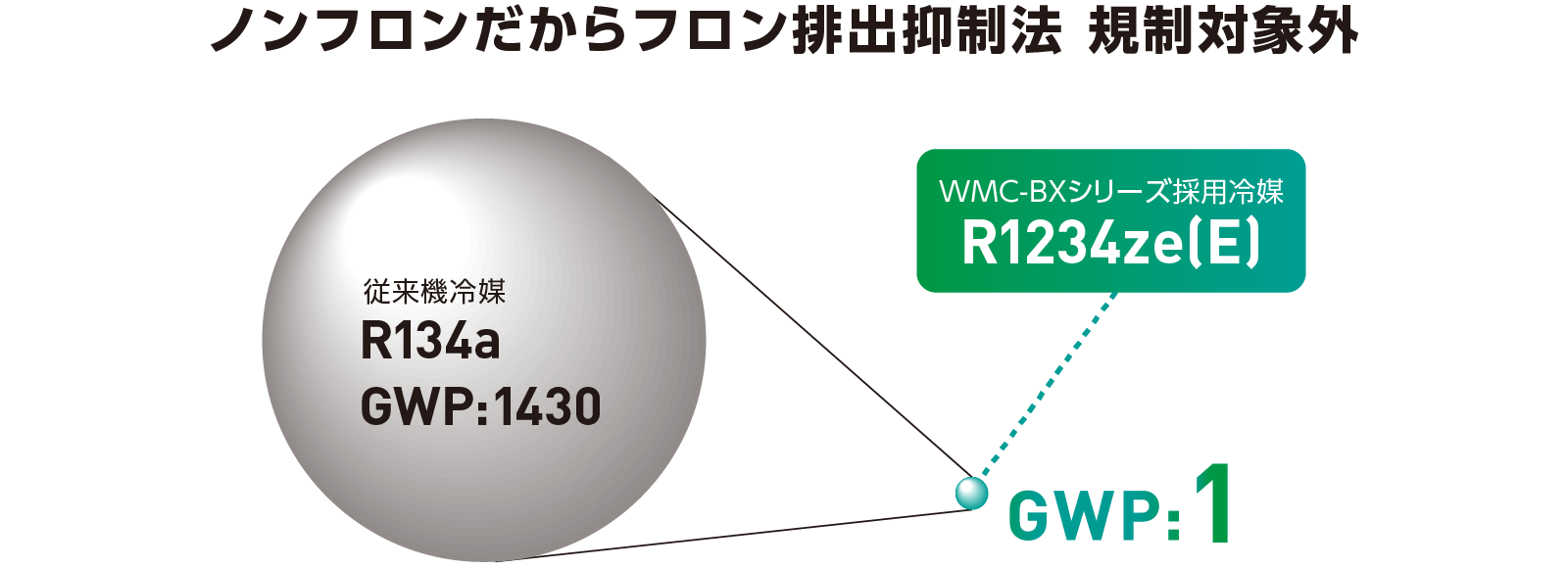

低GWP冷媒R1234ze（E）採用
- ただし抽気装置の簡易点検のみ必要（WMTシリーズのみ）。
●地球温暖化係数（GWP）は「IPCC第４次評価報告書」出典の100年値の値です。
ターボ冷凍機のメンテナンスに
精通した専任のサービスマンが対応。
磁気軸受ターボ冷凍機の保守・点検には、ターボ冷凍機などのアプライド機器を中心に、
さまざまな空調・冷凍機器の高度なサービス技術を習得した専任のサービスマンが対応いたします。
実機を使った実践的な
メンテナンス研修を実施
充実した座学に加え、実機を使った実践的なメンテナンス研修を行うことで、サービスマンの経験値を高めています。
高電圧が伴うメンテナンスだから
安全対策も徹底
高電圧が伴う磁気軸受圧縮機内の点検を安全に行えるよう専用の電圧測定用ハーネスなどを開発。実機による徹底した実習で点検器具の習熟度も強化。安全性にも配慮した研修を行っています。
さまざまな事象を想定し
シミュレーションを実施
さまざまな運転状況を再現できるシミュレーターを活用し、あらゆる状況に対処できるサービスマンの育成に努めています。
