業務用換気機器
  1. トップ
  2. ダイキンの空調製品
  3. 業務用換気機器
  4. 業務用換気扇・ダクト用換気扇

業務用換気扇・ダクト用換気扇

ダクト用換気扇
ダクト用換気扇

業務用・ダクト用換気扇の主な用途

様々なタイプ


業務用・ダクト用換気扇の主な用途①

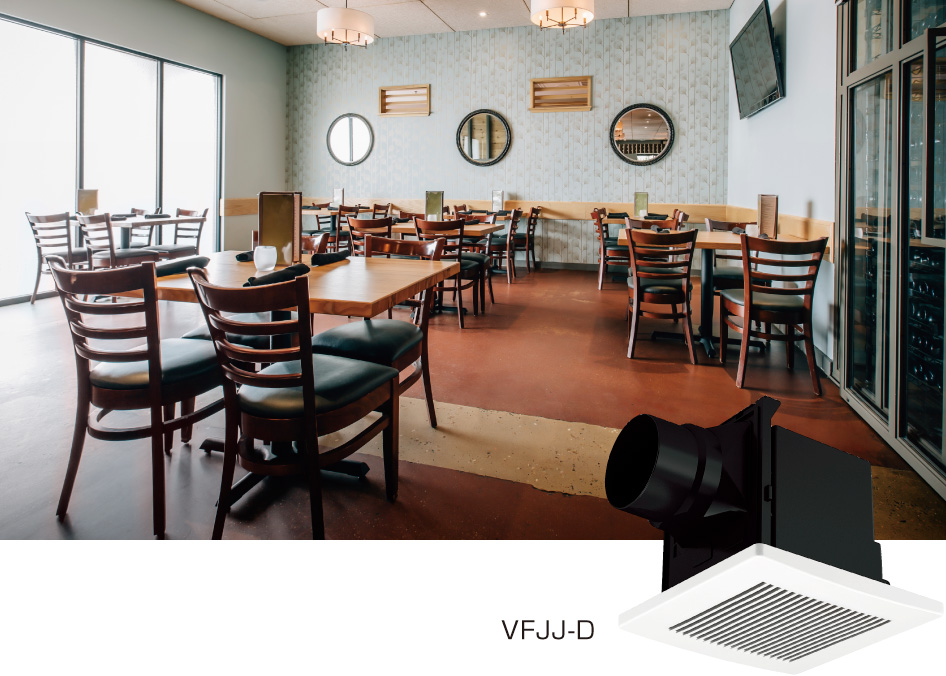

人の出入りが多い店舗・オフィス・リビングなど

換気能力や静音設計に加えてインテリア性も考慮。

確かな換気能力とともに静音性、インテリア性にも優れています。

24時間常時換気推奨タイプを新たにラインアップ。

常時換気を小風量で設定できる風量切換も搭載しています。

人の増減が激しい場所には「風量2段切換タイプ」。

飲食店や会議室など、人の増減の激しい場所は状況によって必要換気量も大きく変化します。そこで、単風量タイプに加えて風量切換タイプもラインアップ。室内の使用状況に合せたムダのない換気が行えます。

店舗・オフィス・リビング用


業務用・ダクト用換気扇の主な用途②

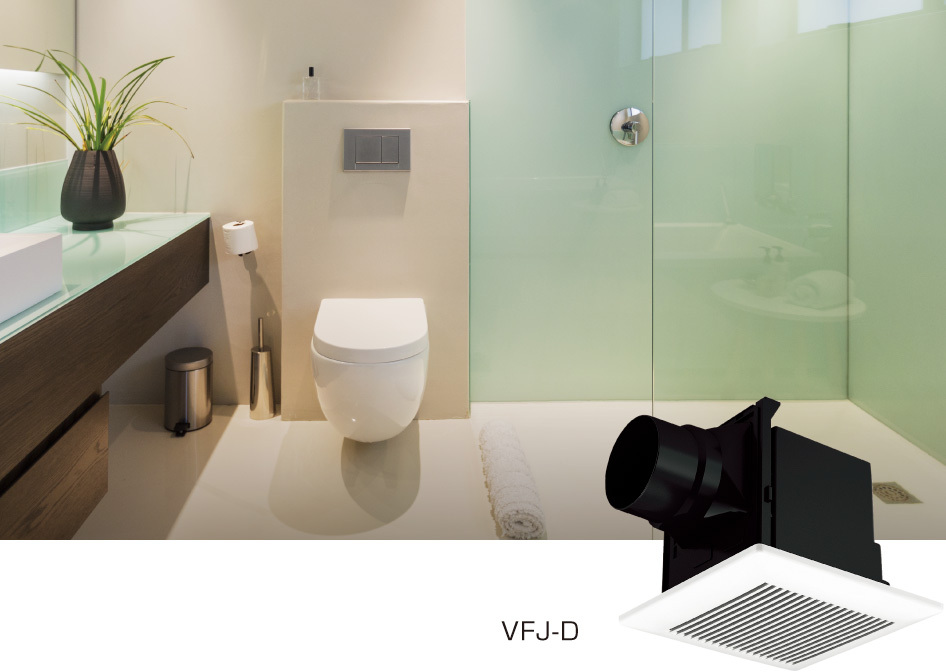

残臭が気になるトイレなど

残臭は、高性能ファンで一気に除去。

トイレの残臭を一気に排気できて建物内への臭気の流出を防ぐ、高静圧ファン搭載機種を揃えました。

トイレ)用


業務用・ダクト用換気扇の主な用途③

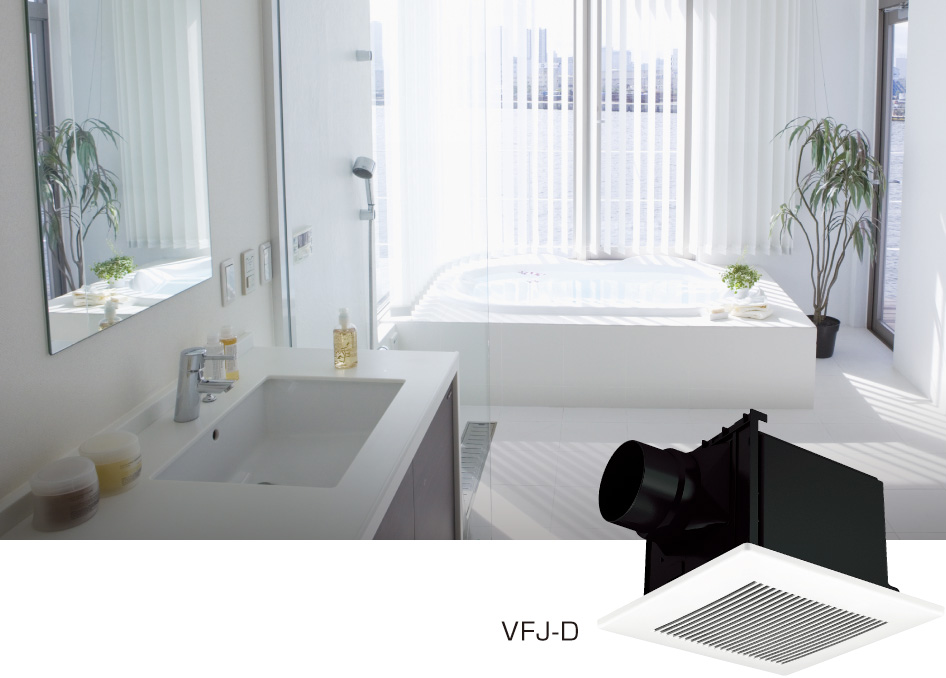

湯気・湿気が発生する浴室・洗面所など

湿気に強く、高静圧な機種を用意。

耐湿設計や、湿気を強力に排出し建物内への湿気の流入を防ぐ高静圧ファンの搭載に加えて、耐食性の強い樹脂を採用したタイプをラインアップしました。

浴室・洗面所用

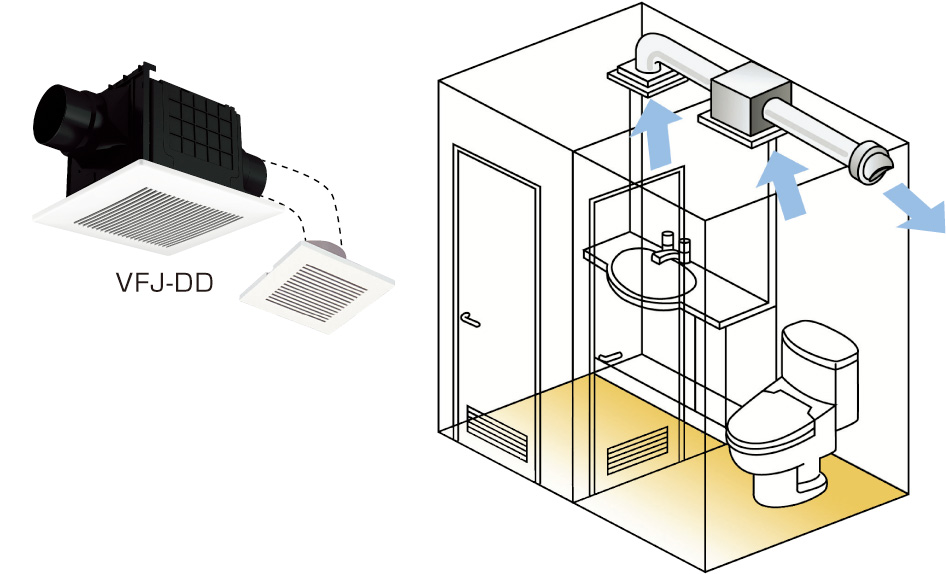

2ヶ所の同時換気が行える「2室換気タイプ」。

1台の換気扇で2ヶ所の同時換気が行える親子タイプ。子機の吸込グリルと組合せて2ヶ所の換気が行え、親機・子機の風量バランスも風量調整形パネルで調整できます。トイレと洗面所、浴室と洗面所などにおすすめです。

2室換気タイプ用

業務用・ダクト用換気扇の製品特長

お手入れカンタン

羽根まで容易に外せて、お掃除ラクラク。

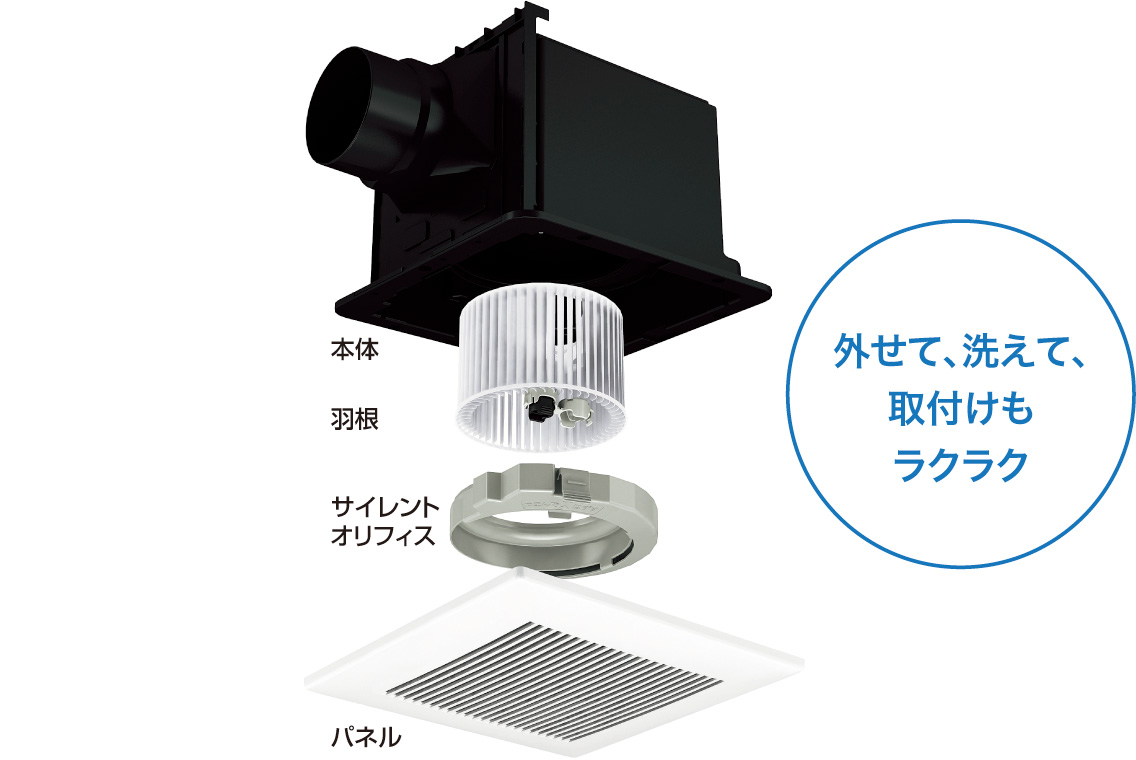

パネル、オリフィス、羽根は、カンタンに本体から取外せます。

外せて、洗えて、取付けもラクラク

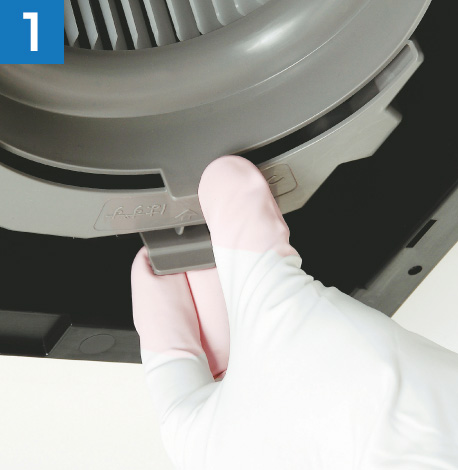

ワンタッチオリフィス
ワンタッチオリフィス

パネルを外し、サイレントオリフィスのつまみをつまんで引き下げると外れます。

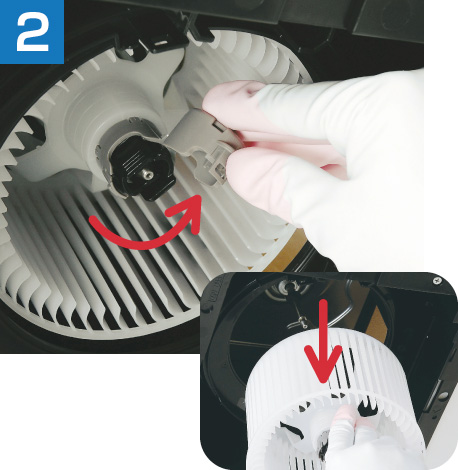

ワンタッチ羽根
ワンタッチ羽根

羽根の軸固定部のフタ部を開き、つまみを引き下げるとワンタッチで外せます。

ブラシ洗浄

羽根は台所用中性洗剤に浸け置きし、柔らかいブラシで洗います。

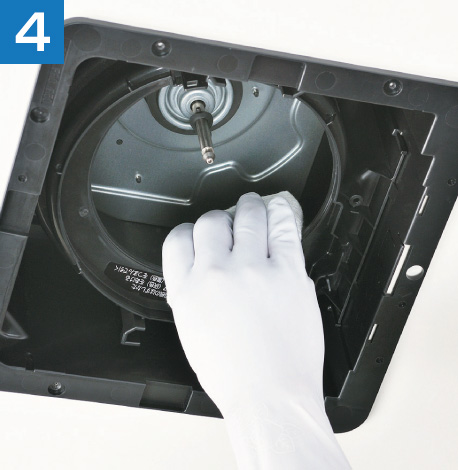

取り外し可

ケーシングなど本体内部まで掃除することができます。

機種によっては外れる構造が異なります。

静音性アップ

耳ざわりな音域をカットした低騒音設計。

実使用時に耳ざわりな音対策として
G・Cシロッコファン※1とサイレントオリフィスを採用。
実使用時で最大3〜4dB低減しました。

3dB低減とは音のエネルギーが1/2※2になったということです。

※1
G・Cシロッコファン(Gradual Cascade Sirocco Fan)…翼間の空気の流れが滑らかになるように最適化したファン。
※2
デシベル(dB)と音エネルギー…騒音値を合成する場合、デシベル(dB)を音エネルギーに換算して計算します。そうすると、同じ騒音値の換気扇を2台運転する場合の騒音値は、1台分の騒音値+3dBとなるのです。従って、3dB低減ということは2台運転していた換気扇を1台にした場合と同等の静かさとなり、音エネルギーが1/2に下がったということになります。

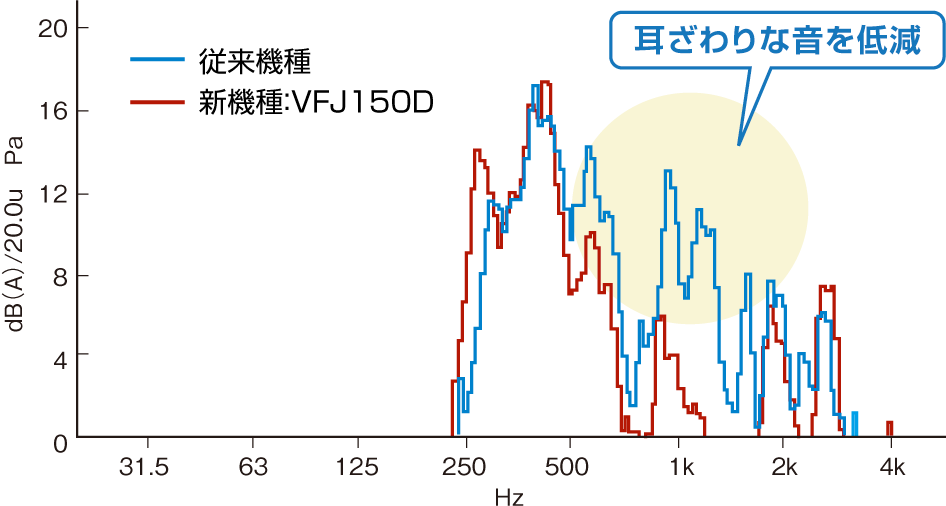

実使用時の周波数特性

耳ざわりな音を低減

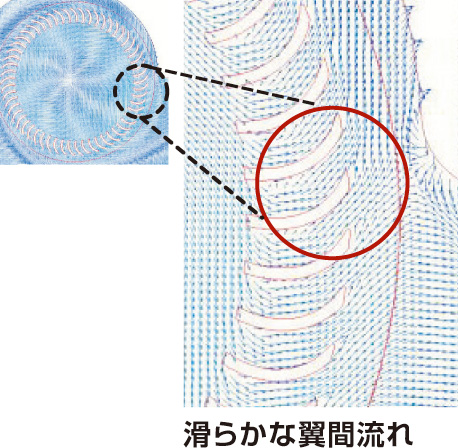

滑らかな翼間流れをつくる
新設計のG・Cシロッコファン。

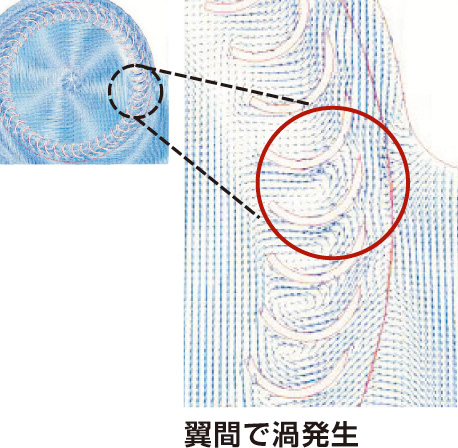

従来のシロッコファン
翼間で渦発生
G・Cシロッコファン
滑らかな翼間流れ

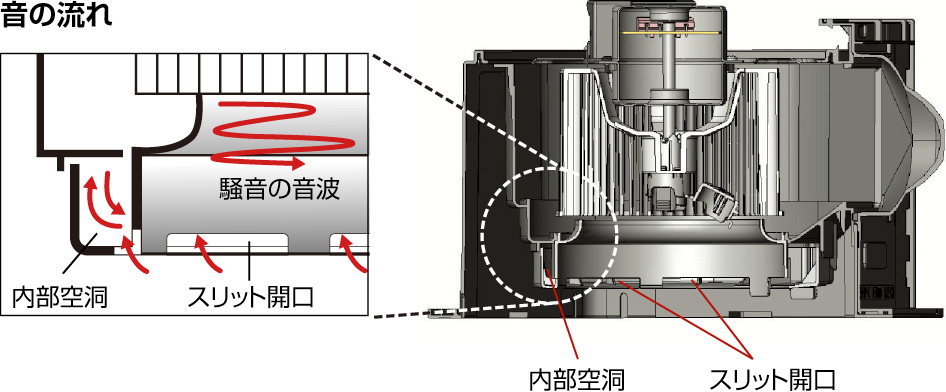

音を打ち消し合い、
吸収するサイレントオリフィス。

サイレントオリフィスは、スリット状の開口と内部空洞を設けることにより、音を打ち消し合って騒音を低減します。


施工性アップ

一連の取付け作業による現地施工の手間に配慮した設計。

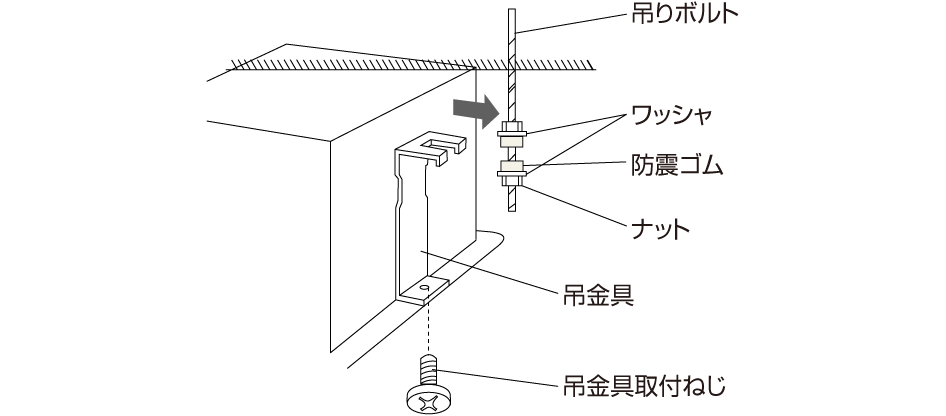

本体取付け
アンカーボルトの取付けが容易な吊金具。

U字型溝付吊金具(別売品)により、アンカーボルトの取付けが容易になっています。メンテナンスを行う際、下から取外すこともできます。

一部機種を除く

吊りボルト、ワッシャ、防震ゴム、ナット、吊金具、吊金具取付ねじの配置図

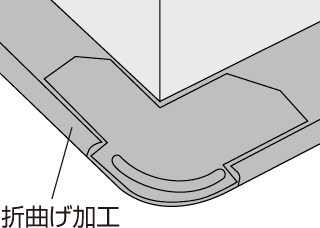

折り曲げ加工の図

暮らしの中における空気の大切さや可能性、ダイキンの想いや取り組みをご覧ください。

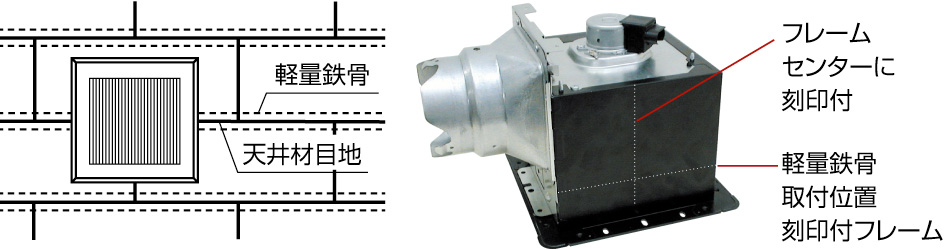

固定位置の決定に便利な刻印付。

フレームセンターに位置決めを容易にする印と、フレームに軽量鉄骨取付位置を刻印。固定位置決めが容易になっています。

軽量鉄骨、天井材目地の配置図/フレームセンターに刻印付/軽量鉄骨取付位置刻印付フレーム

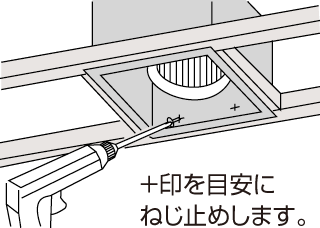

+印を目安にねじ止めします。

木枠や軽量鉄骨に直接フレーム内側よりねじ(ビス)で固定する際は、フレーム内側の刻印を目印に取付けます。


電気配線工事

外部速結端子とスライドファンユニットで配線工事が簡単です。

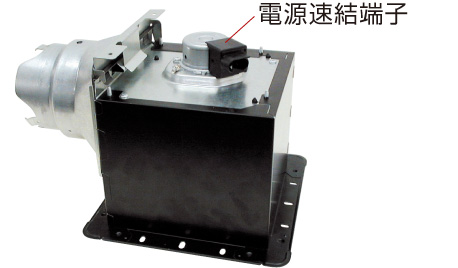

電源速結端子

ACコードターミナルは、そのまま本体上部で直接結線できる「電源速結端子」方式。工事・メンテナンスとも、容易になっています。

但し、コードはこれまでより40cm程余裕をとってください。

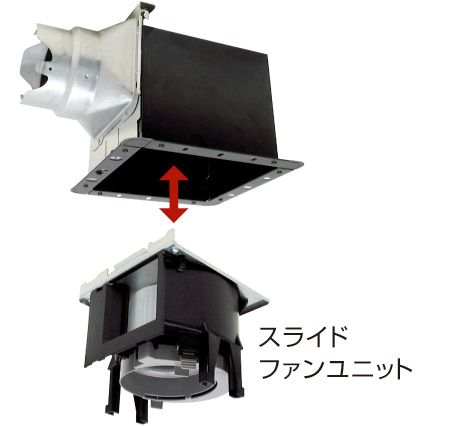

スライドファンユニット

ねじ4本をはずすだけで、本体とファンユニットが分離する「スライドファンユニット」を採用。外部速結端子と相まって配線工事やメンテナンスが簡単に行えます。

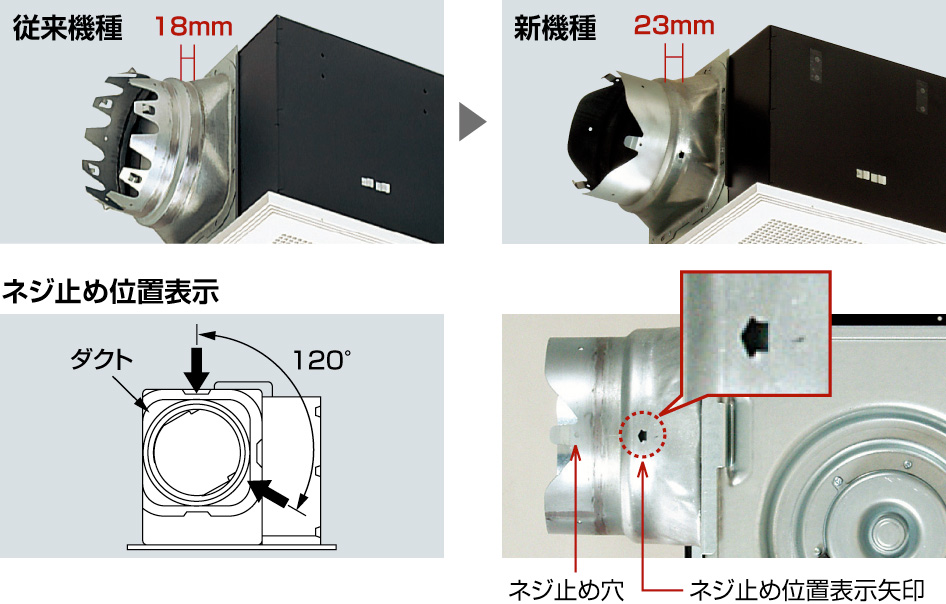

ダクト接続時

省施工ジャストフィットアダプターがさらに進化。

ダクトテープ貼り代が5mm広がり、またねじ止め位置表示を大きく視認性をよくすることでダクト接続の作業性が向上しました。

本体鋼板製

従来機種→新機種/ネジ止め位置表示

取付作業がラクにできる本体取付用ツメ。

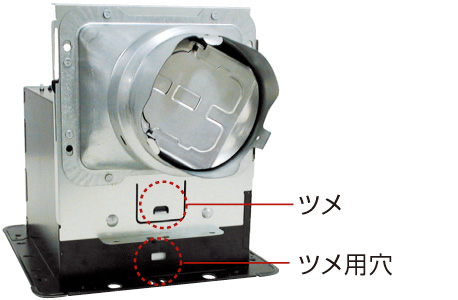

ツメ・ツメ用穴

アダプターに本体取付用ツメを用意、取付作業が容易に行えます。また、カセットアダプターと本体とが正しく取付られているかを確認可能。仮固定ができ本体固定も容易になります。

(ツメの箇所はタイプにより異なります。)

ツメ・ツメ用穴

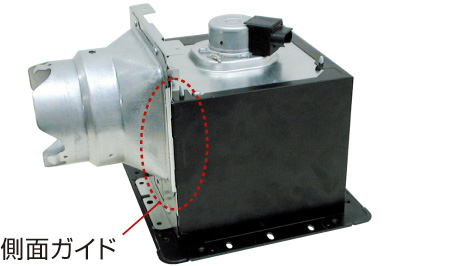

本体を上(天井面)に押し上げて固定する時、アダプター側の側面ガイドに本体側のツメが入りスムーズに誘導され、確実に取付作業ができます。

業務用・ダクト用換気扇の主な機能紹介

2024年8月発行のカタログに準拠して掲載
