業務用換気機器

制御機器一覧

ダイキンの制御機器は、多様化する換気ニーズにお応えします。

ベンティエールのみ制御したい。

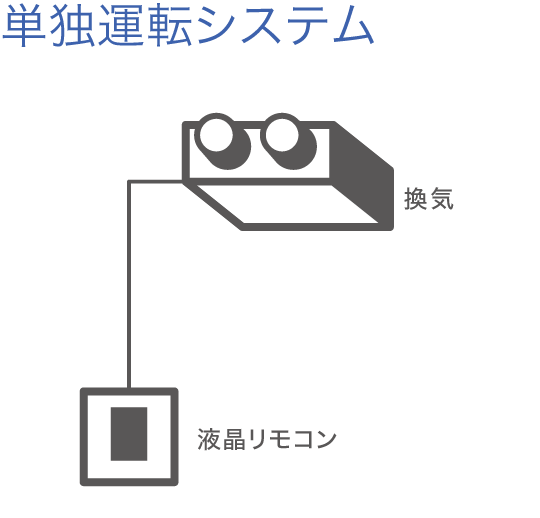

単独運転システム

運転−停止の簡単操作で充分。

手元運転制御
  • ベンティエールを独立運転。
適用機器

液晶リモコン
BRC1G3 / BRC1E3 / BRC301C1
簡単リモコン
BRC321E1


手元と、離れた場所から操作できるようにしたい。

2リモコン制御
  • 手元からと離れた場所からなど、
    2つのリモコンからベンティエールを操作。
適用機器

液晶リモコン
BRC1G3 / BRC1E3 / BRC301C1


リモコンひとつで、複数台のベンティエールを運転したい。

グループ制御
  • 広いワンフロアなどで複数台の
    ベンティエールを一括同時制御。
適用機器

液晶リモコン
BRC1G3 / BRC1E3 / BRC301C1


エアコン用リモコンからベンティエールを制御したい。

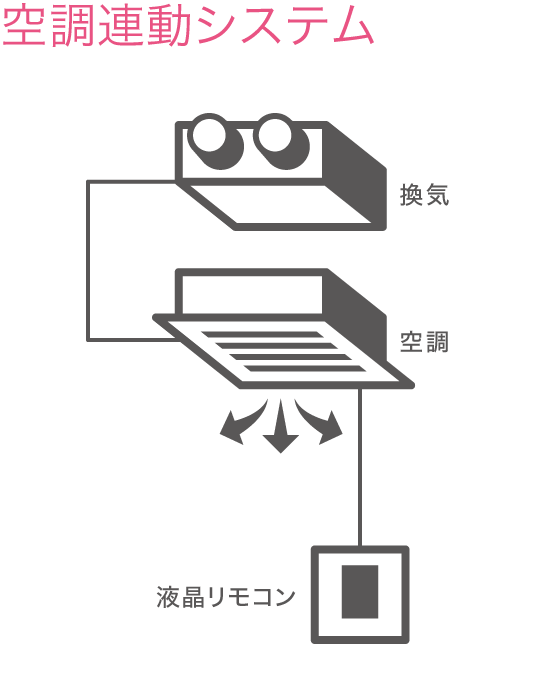

空調連動システム

業務用マルチエアコン(ビル用マルチ)、
スカイエアと同時にひとつのリモコンで操作したい。

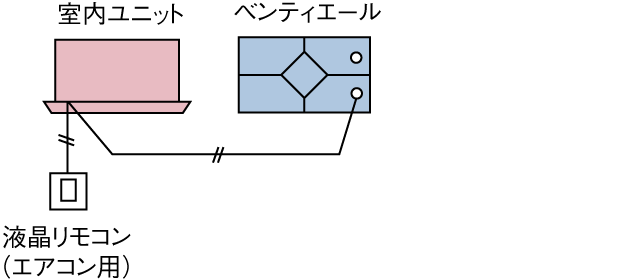

1グループ連動制御(標準システム)
  • 室内ユニット用リモコンの運転で、ベンティエールが空調と連動した省エネ運転を行います。
  • ベンティエール側にエアコン用リモコンを追加して、2リモコンにすることも可能です。
  • 換気モードおよび換気量の切換が可能です。
  • 2台のエアコンリモコンを接続して、2リモコンにすることが可能です。
適用機器

液晶リモコン(エアコン用)
BRC1G3 / BRC1C1


業務用マルチエアコン(ビル用マルチ)、
スカイエアとベンティエールをダクトでつないで運転したい。

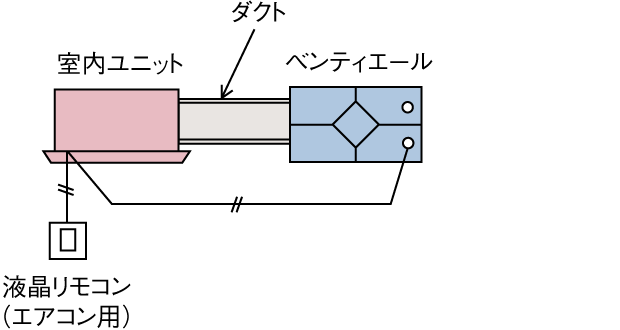

1グループ連動制御(ダクト直結システム)
  • 室内ユニット用リモコンの運転で、ベンティエールが空調と連動した省エネ運転を行います。
  • ベンティエール側にエアコン用リモコンを追加して、2リモコンにすることも可能です。
  • 換気モードおよび換気量の切換が可能です。
  • 2台のエアコンリモコンを接続して、2リモコンにすることが可能です。
適用機器

液晶リモコン(エアコン用)
BRC1G3 / BRC1C1


複数のエリアに分けた空調システムとベンティエールを制御したい。

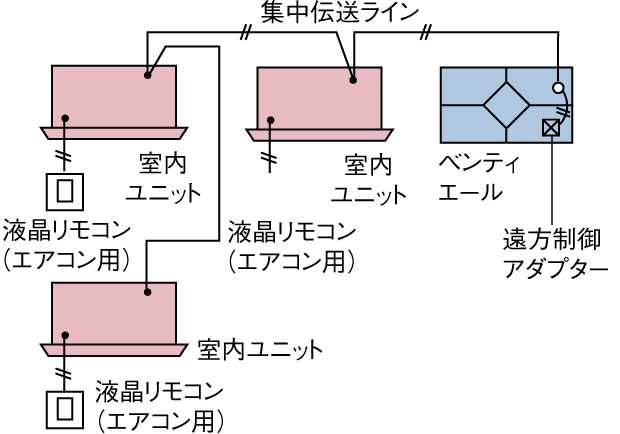

2グループ以上連動制御
  • 集中伝送ライン上のいずれかの室内ユニットを運転すれば、ベンティエールと空調を連動させた省エネ連動制御を行います。
  • 換気モードおよび換気量の切換が可能です。
適用機器

液晶リモコン(エアコン用)
BRC1G3 / BRC1C1
省ナビフロアリモコン
BRC81A1
遠方制御アダプター
KRP2A1・2


他(他社)の空調側のリモコンで連動制御したい。

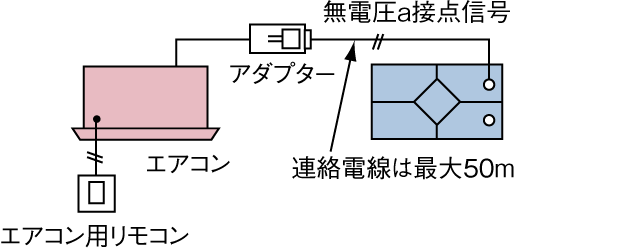

他エアコンとの連動運転
  • エアコン用リモコンで同時運転が行えます。
  • ベンティエールリモコンからの設定変更や単独運転※1も行えます。
※1
単独運転タイプは必ずリモコンが必要。
適用機器

接続アダプター(無電圧a接点信号用)


空調システムをトータルに構築したい。

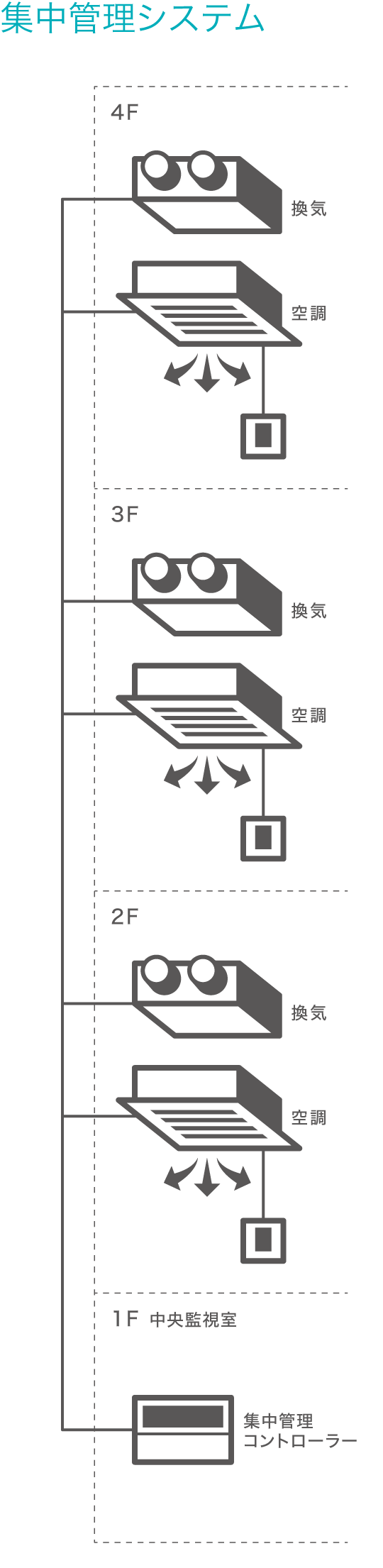

集中管理システム

空調と換気を一括で管理したい。

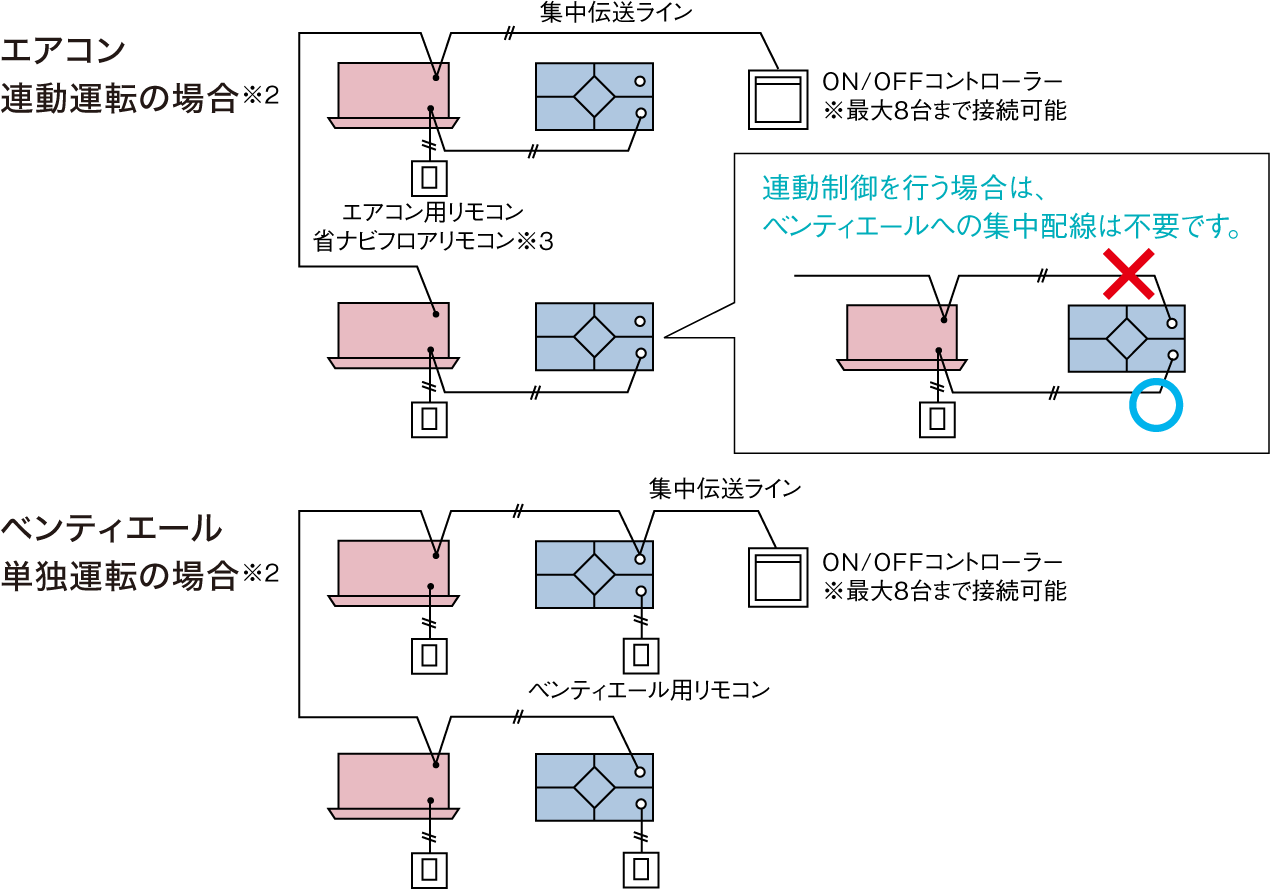

一括/個別管理
  • 業務用マルチエアコン(ビル用マルチ)、スカイエア、ベンティエールを混在した集中管理が行えます。最大128グループ、128台まで[集中管理コントローラー2台+ON/OFFコントローラー8台、もしくはON/OFFコントローラーのみ8台の場合]最大64グループ、128台まで[インテリジェントタッチマネージャー、またはインテリジェントタッチコントローラーを接続する場合]
  • ベンティエール用リモコンで個別に操作が可能です。(ベンティエール単独運転の場合)

※2
システム例はON/OFFコントローラーのみの場合です。
※3
リモコンで複数台をグループ制御する時は、省ナビフロアリモコンがおすすめです。
適用機器

インテリジェントタッチマネージャー
DCM601B1
集中管理コントローラー
DCS302C1
ON/OFFコントローラー
DCS301B1

インテリジェントタッチコントローラー
DCL401A1
スケジュールタイマー
DST301B1


ゾーンに分けて一括管理したい。

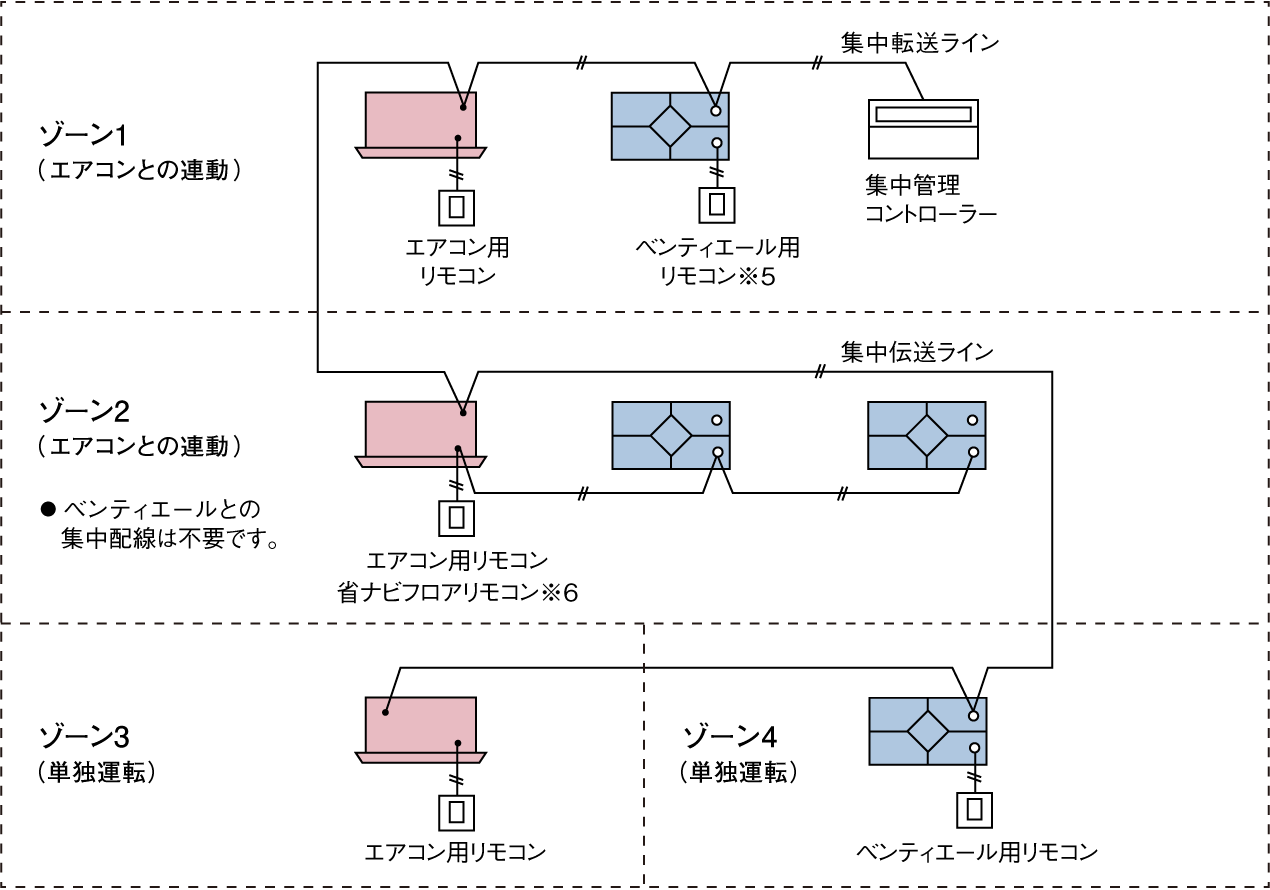

ゾーン管理※4
  • 業務用マルチエアコン(ビル用マルチ)、スカイエア、ベンティエールを混在した集中管理が行えます。最大128グループ、128台まで[集中管理コントローラー2台接続の場合]最大64グループ、128台まで[インテリジェントタッチマネージャー、またはインテリジェントタッチコントローラー接続の場合]
  • 個別/一括/ゾーンの3パターンの制御が可能です。集中管理側からベンティエールの換気モード、換気量設定が行えます。[集中管理コントローラーの場合]

※4
システム例は集中管理コントローラーのみの場合です。インテリジェントタッチマネージャー、インテリジェントタッチコントローラーでゾーン1と同様の連動をする場合、インテリジェントタッチマネージャー、インテリジェントタッチコントローラーの連動制御機能を使用してください。
※5
ゾーン管理の場合、ベンティエールリモコンからのON/OFF制御はできません。
※6
リモコンで複数台をグループ制御する時は、省ナビフロアリモコンがおすすめです。
応用例

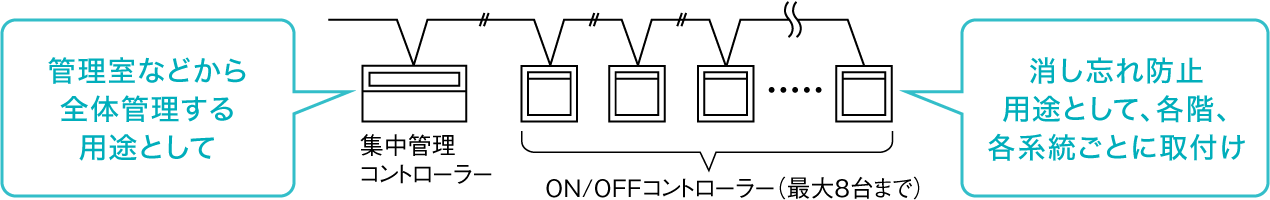

集中管理コントローラーとON/OFFコントローラーを組合せて使用すれば、効率的な運転管理システムが構築できます。

適用機器

インテリジェントタッチマネージャー
DCM601B1
集中管理コントローラー
DCS302C1
ON/OFFコントローラー
DCS301B1

インテリジェントタッチコントローラー
DCL401A1
スケジュールタイマー
DST301B1


  • 業務用換気機器は、集中制御機器からの火災信号などによる強制停止指令が行われた場合でも、24時間換気運転・ナイトパージ運転・加湿エレメント乾燥運転により、一定時間送風運転を継続する場合があります。(2019年3月以前生産品)
  • 上記の制御システムは新伝送方式の標準タイプの場合です。外気処理タイプや従来伝送方式については、お問い合わせください。
  • 制御システムの展開および小型全熱交換器ユニットについての詳細は、お問い合わせください。

ダイキンの制御機器は、多様化する換気ニーズにお応えします。

リモコン

3色(青・赤・黄)のバックライト表示で、空気の状態やメンテナンス時期をお知らせ。

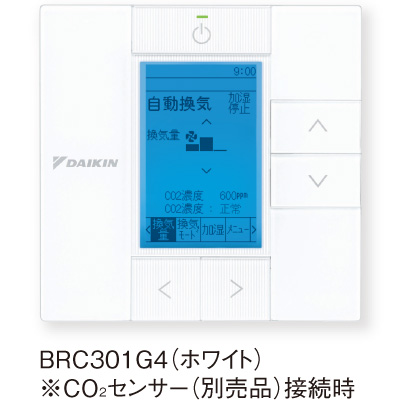

省ナビ換気リモコン(別売品) NEW
BRC301G4(ホワイト)
  • CO₂センサー(別売品)搭載でバックライトの青色、赤色表示が可能。通常時はバックライト青色表示※1、CO₂が上昇すると、バックライトが赤色に表示。※2※3
  • メンテナンス必要時※4はバックライトが黄色に表示。
  • 全熱交換器がCO₂濃度に応じて換気量をアップした際、エアコン側の設定温度も自動で0.5℃をシフト(冷房時-0.5℃、暖房時+0.5℃)し、負荷増加による室温変化を抑制。※5
  • 液晶リモコン(BRC1G4)と同等の機能を搭載。※6
※1
CO₂センサー非接続時はバックライトは白になります。
※2
赤色表示の初期設定は1000ppm。CO₂センサーのしきい値はメニューからユーザーが設定できます。
※3
CO₂センサー非接続時は適用しません。
※4
フィルターサインON、またはエレメントサインONになった時。
※5
CO₂センサー(別売品)搭載時。現地設定が必要です(初期設定OFF)。
※6
BRC301G4は2リモコン対応はできません。

シックな室内になじむブラックパネルが登場

液晶リモコン(エアコン用)から手軽に換気モード、
換気量を切換える事ができます。

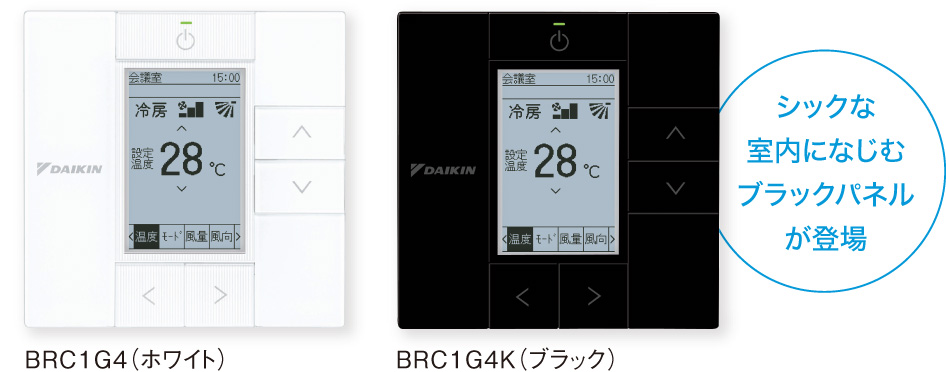

液晶リモコン(別売品)(エアコン用)
BRC1G4(ホワイト) / BRC1G4K(ブラック)

[ 操作・制御内容 ]

  • エアコンと同時運転/停止
  • ベンティエールの単独運転/停止
  • 風量切換(強(特強)−弱)※1(特強と強の選択は初期設定)
  • 換気モード切換(全熱交換換気−普通換気−自動)※1
  • 自己診断機能
  • タイマー設定(エアコンと同時制御)
  • 予冷・予熱制御の切換※2
  • フレッシュアップ運転の設定(給気過剰−排気過剰)※2
※1
液晶リモコン(エアコン用)がBRC-A、Bの場合、中温用エアコンリモコンの場合は初期設定となります。
※2
初期設定
簡単リモコン(別売品)
BRC321E1
専用リモコン(別売品)
YRB851A
専用リモコン(別売品)
YRSV30A
専用リモコン(別売品)
YRSV33A

グループ制御リモコン

最大8グループのベンティエールやエアコンの管理を1台で行えます。

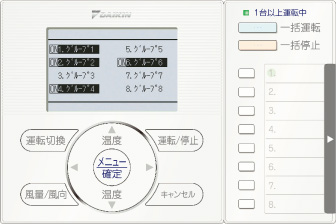

省ナビフロアリモコン(別売品)
BRC81A1
  • 各グループの詳細表示、全グループの一括運転/停止を専用ボタンでダイレクト表示。
  • 曜日ごとに異なる運転が設定可能。
  • 冷暖房の上限値/下限値が、グループごとに設定可能。
天井埋込ダクト形 外気処理タイプ VKMP-HMは接続できません。
加湿の入/切はできません。
空調連動する場合は同じグループ内にエアコンとベンティエールを組合せる必要があります。

集中制御機器

この1台で、施設内の空調・換気をラクラクコントロール。

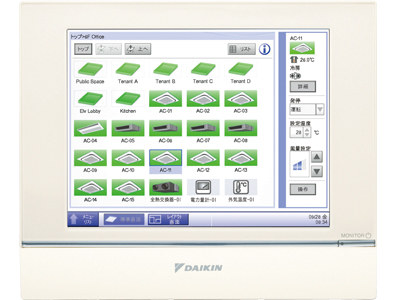

インテリジェントタッチマネージャー(別売品)
DCM601C1
  • 最大512グループの空調機の集中管理が可能。
  • 施設内の設備と自動で連動する高度な空調制御が行えます。
  • 1年を通したスケジュール管理設定で、日常的な空調運転制御を自動化。
  • CO2濃度に応じてベンティエールを自動制御し、省エネを図ります。
  • 3種類のデマンド制御を使い分けて快適性に配慮。
  • イントラネット・インターネットを介して離れた場所の空調も監視・制御。
  • 間取り図で感覚的に把握できるレイアウト表示(有償)。
詳細は専用カタログをご覧ください。

コントローラー1台で、室内ユニット最大64グループ128台を集中管理。

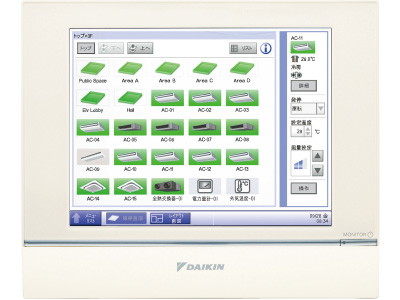

インテリジェントタッチコントローラー(別売品)
DCL401B1
  • 機能的で操作が易しいアイコン表示&カラータッチ画面。
  • 見やすく使いやすい3パターンの画面表示。
  • 設定温度を含めたスケジュール設定が可能。
  • 毎日の運転/停止、温度設定を年間スケジュールで管理。
  • 快適性の低下を抑えたデマンド制御が可能(オプション)。

最大128台のベンティエールやエアコンを、手元リモコン並みにキメ細かく集中制御。

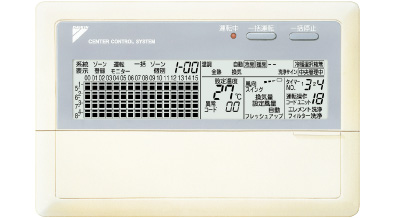

集中管理コントローラー(別売品)
DCS302C1
  • 1台で最大64グループのベンティエールやエアコンを個別/一括で操作・監視できます。
  • 接続したベンティエールやエアコンを任意のゾーン(最大64ゾーン)に振分けて、ゾーン毎に同一の制御が可能。
  • 本コントローラーは2台まで連結でき、2カ所から最大128台の集中管理が可能。
  • 室内ユニットの風向、風量の個別設定可能。
  • ベンティエールの換気モード、換気量の個別設定可能。
  • 本コントローラー2台に対し、スケジュールタイマー1台、ON/OFFコントローラー8台までを自在に組合せ可能。

最大128台のベンティエールやエアコンを、週間スケジュールで一括制御。

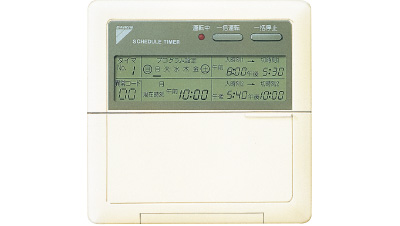

スケジュールタイマー(別売品)
DST301B1
  • 1台で最大128台のベンティエールやエアコンの運転を週間スケジュールで一括管理。
  • 1日2回の運転/停止を分単位で一週間分を設定可能。
  • 本コントローラー1台に対し、集中管理コントローラー2台、ON/OFFコントローラー8台までを自在に組合せ可能。

最大128台のベンティエールやエアコンを、一括/個別で集中制御。

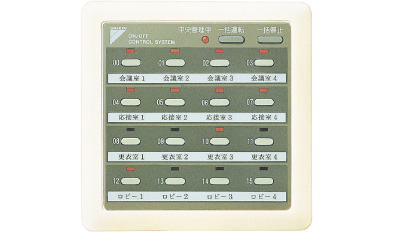

ON/OFFコントローラー(別売品)
DCS301B1
  • 1台で最大16グループのベンティエールやエアコンを個別/一括で運転・停止できます。
  • 接続したベンティエールやエアコンの発停状態、異常発生をランプで表示。
  • 本コントローラーは8台まで連結でき、最大128台の集中制御が可能。
  • 本コントローラー8台に、スケジュールタイマー1台、集中管理コントローラー2台までを自在に組合せ可能。

制御アダプター

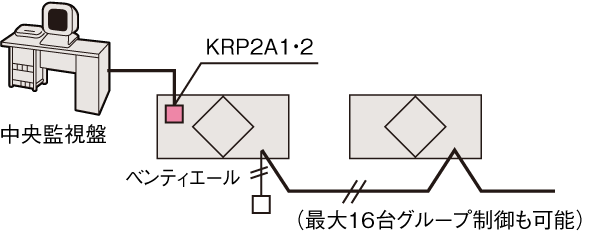

最大128台のベンティエールを
中央監視盤で一括管理。

遠方制御アダプター
(別売品)
KRP2A1・2
KRP2A6
  • 最大128台のベンティエールやエアコンの運転・停止、異常監視を中央監視盤で一括制御。
他のD-BACS機器との併用はできません。

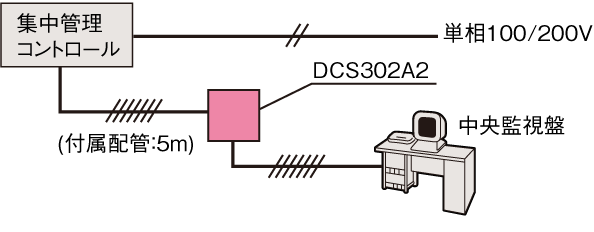

D-BACS機器と
中央監視盤(接点信号仕様)を接続。

一括遠方アダプター
(別売品)
DCS302A2
  • D-BACS機器と接続された制御機器の運転/異常信号を中央監視盤に伝送。

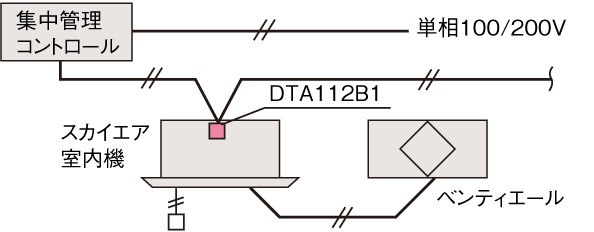

D-BACSシステムに店舗・オフィスエアコン
スカイエアを接続する際に使用します。

スカイエア接続
アダプター(別売品)
DTA112B1
機種によっては別売のアダプター取付箱などが必要になる場合もあります。また、スカイエア接続アダプターが不要な場合もあります。詳しくは「スカイエアカタログ」をご参照ください。

2023年6月発行のカタログに準拠して掲載
