小形送風機の主な用途
コンパクト設計
小形化されたファンケーシングと小口径の羽根車との組み合わせで、全機種高さは、“ダクト口径＋100mm以下”のコンパクト化を実現しました。

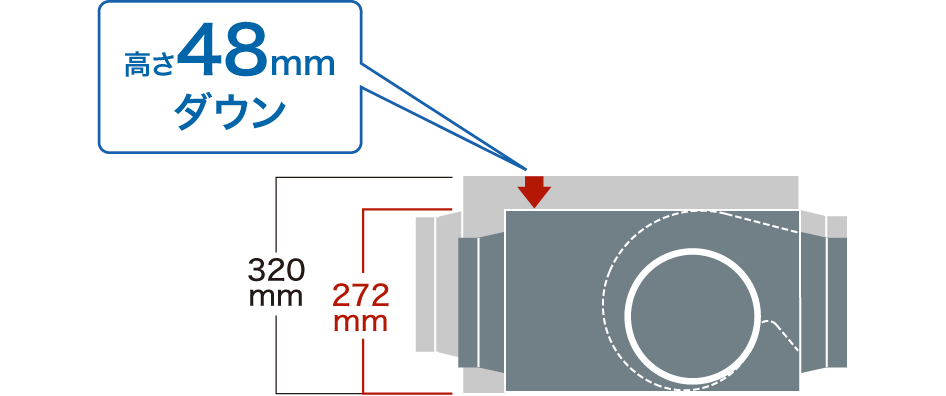

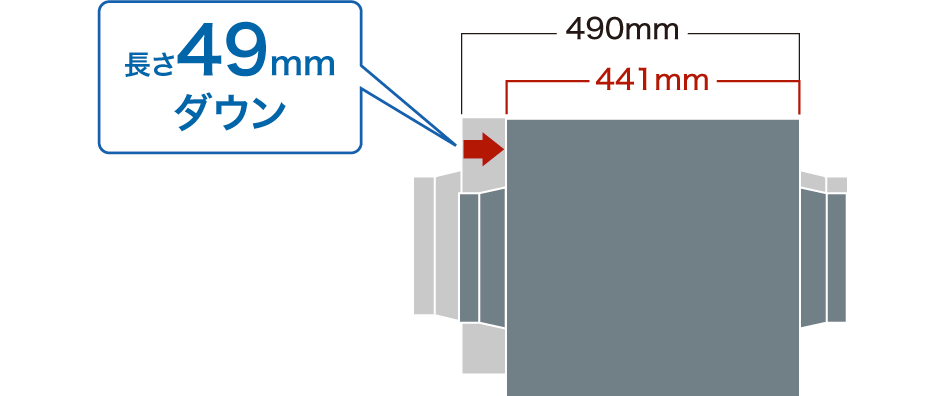

外形形状比較 ※VFDS1000BとVFDS1000Aの比較。
その他特長
- 天地逆・点検パネル下・縦取り付け可能。
- 高静圧・低消費電力を両立したツインフローファンを採用。
- 専用風路“マルチ・スライダーフロー”の採用により、小形でありながら低騒音化を実現。
- 作業が容易な丸ダクト接続タイプ。
- 強−弱の風量2段切換（取付時設定）。
消音アダプター
消音形の吸込口には、吸音材を内貼りして消音機能をもたせた消音アダプターを採用。また、消音アダプターを吸込側から吹出側に入れ替えることで、吹出口の低運転音化が可能です。
風路〈マルチ・スライダーフロー〉
吸込気流を複数（マルチ）の風路を通じてスムーズに曲げながら（スライダー）、内蔵ファンに誘導。消音ボックス内の気流運転音を低減することで、小形化・低騒音化を実現しました。

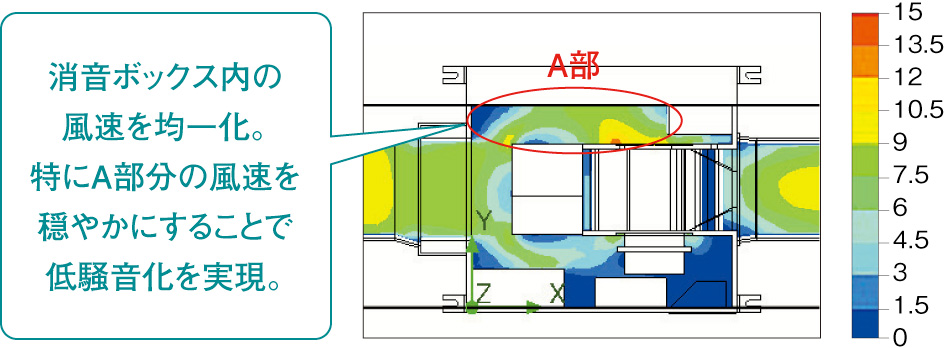

内部風速分布 気流解析結果
その他特長
- 天地逆・点検パネル下・縦取り付け可能。
- 高静圧・低消費電力を両立したツインフローファンを採用。
- 消音アダプターの採用や消音ボックス内の運転音を低減する風路設計で、静音形に対し、より低騒化を実現。
- 作業が容易な丸ダクト接続タイプ。
- 強−弱の風量2段切換（取付時設定）。
ハイテーパードレンパン

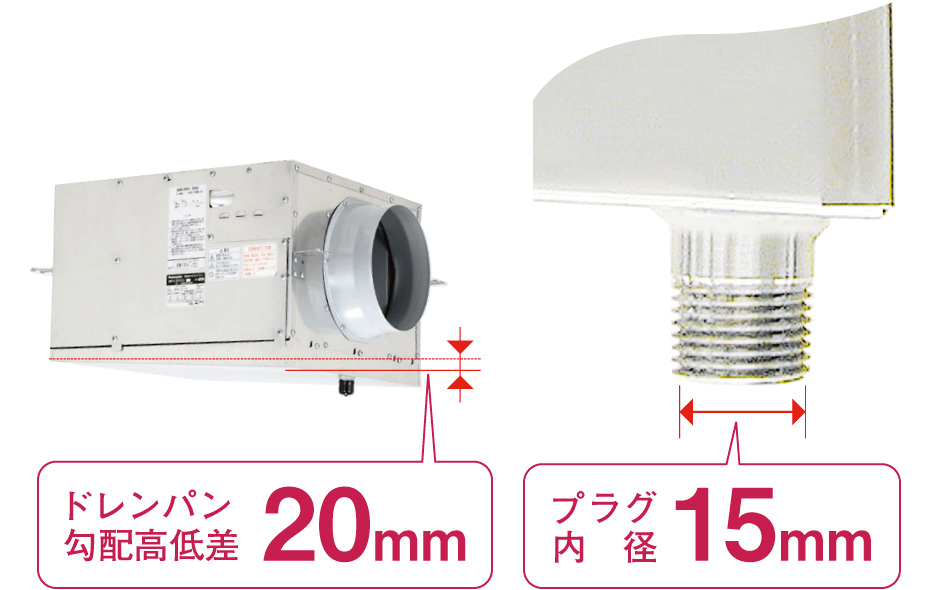

勾配高低差20mmの “ハイテーパードレンパン” の採用により、ドレン水の排水がスムーズに。内径15mmの “大口径ドレンプラグ” で、厨房特有の油分を含んだドレン水もスムーズに排水可能です。
注）油煙の発生する場所には、グリスフィルター（市販品）を吸込側に取り付けてください。
着脱可能ドレンパン
ドレンパンの着脱が可能。狭い天井裏での清掃作業が容易に行えます。

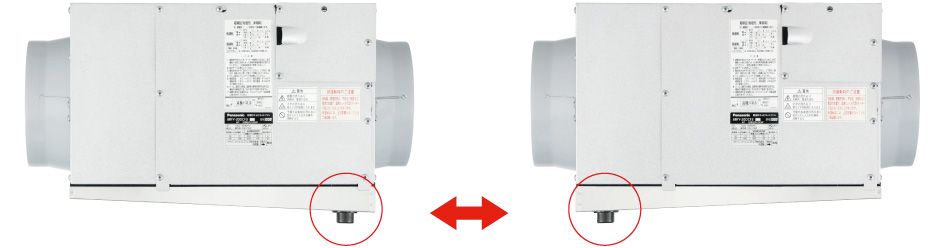

ドレン配管の位置を左右選択可能
ドレンパンの向きの組み替えにより、ドレン配管の位置は左右の選択が可能です。
撥油性塗料

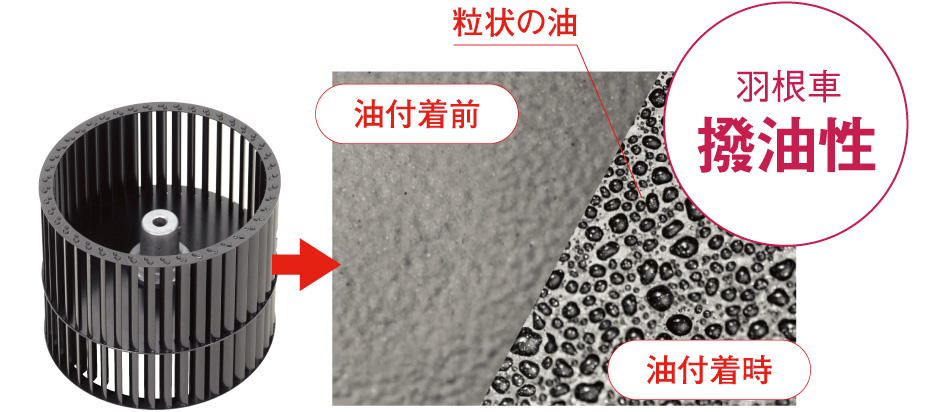

厨房形の羽根車には油の付着を抑える撥油性塗料を施しています。
吸込空気温度80℃対応
高温空気の排気・排熱にも余裕の、吸込空気温度80℃まで対応可能です。

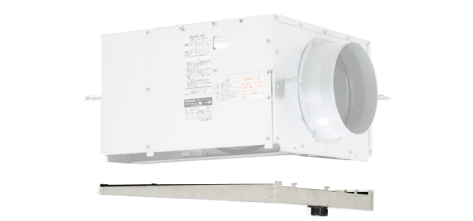

ステンレス製の本体外装
ステンレス製の外装パネルで、油煙の発生する厨房でも高耐食性を発揮します。
その他特長
- 高静圧・低消費電力を両立したツインフローファンを採用。
- 効率良くドレンパンを風路とした＜ボトム・スライダーフロー＞により薄形化、低騒音化を実現。
- 消音ボックスとドレンパンを一体化し、熱・匂い・煙等の風路外への漏れを抑制。

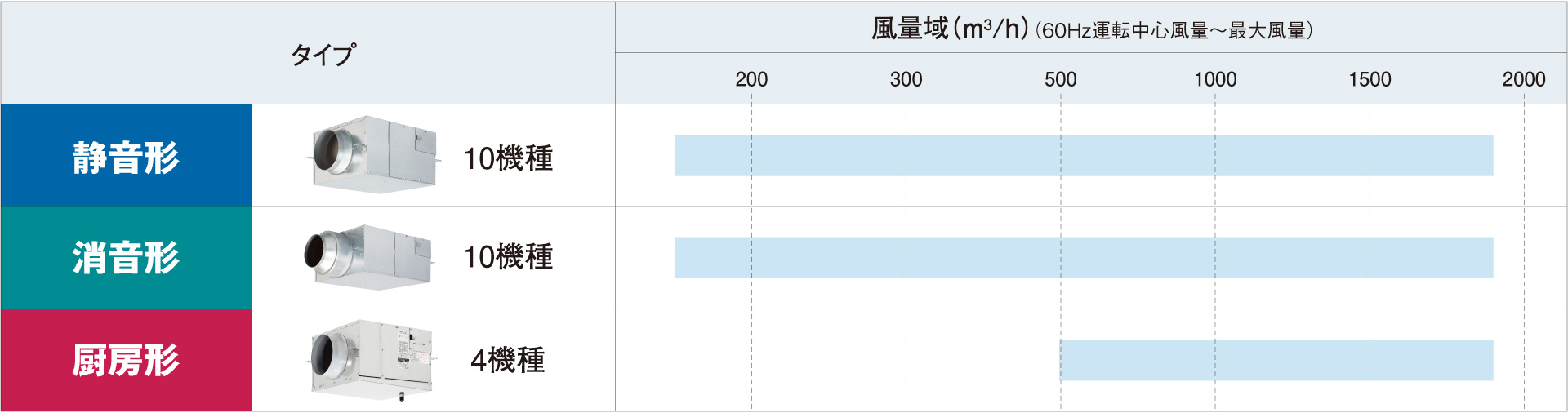

3タイプに拡充し、幅広い風量ラインアップを揃えました
基本構造の最適化や現地施工、リサイクルに配慮しています
高静圧・省エネ
小風量域の静圧を大幅に高めた羽根車を採用。
高静圧ながらも、低消費電力化を実現。
羽根車〈ツインフローファン〉

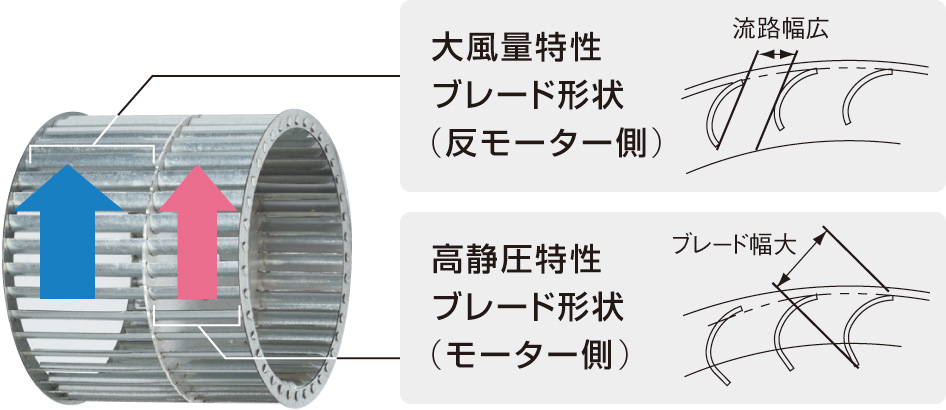

消音ボックス内部における風路の風量分配に応じて、両吸込型羽根車のブレード形状を左右で最適にします。
![大風量特性ブレード形状（反モーター側）[流路幅広]、高静圧特性ブレード形状（モーター側）[ブレード幅大]](/-/media/Project/Daikin/ac_daikin_co_jp/va/kinou3/images/img_syouen_01-jpg.jpg?rev=24bfd2aadb8149dc90a131b040337bfa&sc_lang=ja-JP&hash=37EB4E16491A728B172DE17BB989FE55)
風速を均一化することで、気流の乱れやムラを抑制。
ファンケーシング〈テーパード・スクロール〉

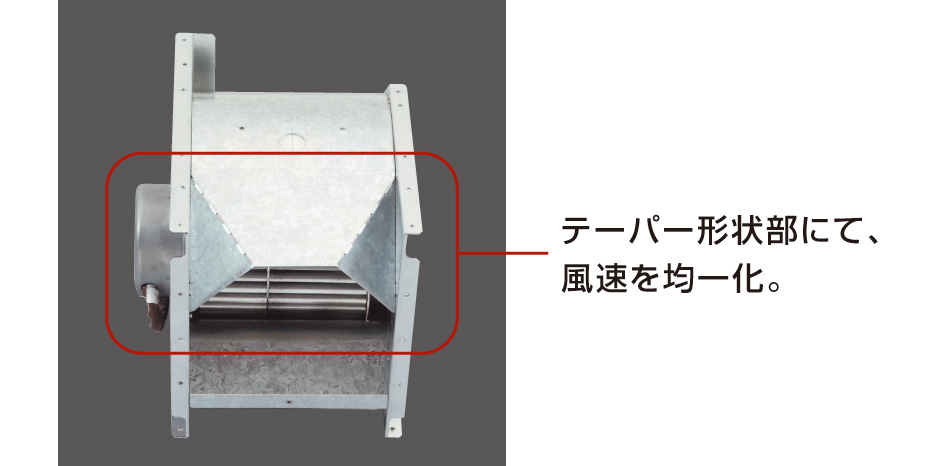

ファンケーシング内の風速分布に応じて、スクロール形状を傾斜状（テーパー）にすることで、風速を均一化。気流の乱れやムラを抑えます。
省施工・リサイクル性
現場での部品組み立てが不要。
アダプター・吊り金具は本体に取り付けて出荷。現地で組み立ての手間なく施工作業にかかれます。
廃棄時に分解・分別できて、環境にも配慮。
各パネルは、ねじで締結しているため分解が可能。廃棄時に鋼板・吸音材等の分別ができます。
主な機能紹介
