LINE UP 製品ラインアップ
- コンデンシングユニット/ユニットクーラ
コンデンシングユニット/ユニットクーラ

ユニットクーラ

天井吊形

柔軟なシステム組み合わせで
最適な低温設備をお届けします。

－5℃～20℃の温度域をカバーする
冷蔵ユニットを２つの除霜方式でラインアップ。
さらに防食仕様も標準在庫化いたします。

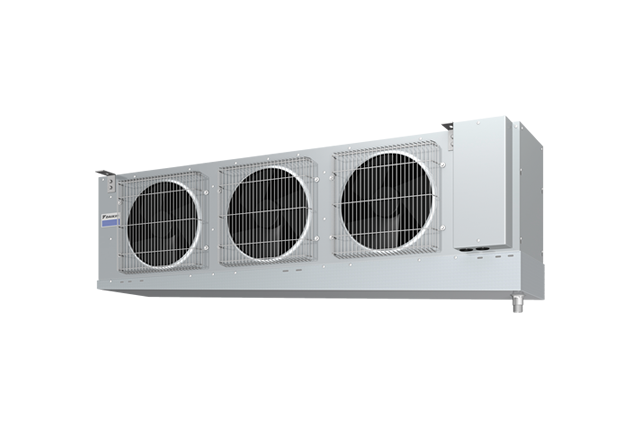

ユニットクーラ
  • 製品概要
  • 製品の特長
  • 別売品・関連製品
  • 納入事例

製品概要

使用庫内温度 中・高温用 中温用
5℃～+20℃ －5℃～+20℃
タイプ 天井吊形 天井吊形
除霜方式 オフサイクル除霜 電気ヒーター除霜

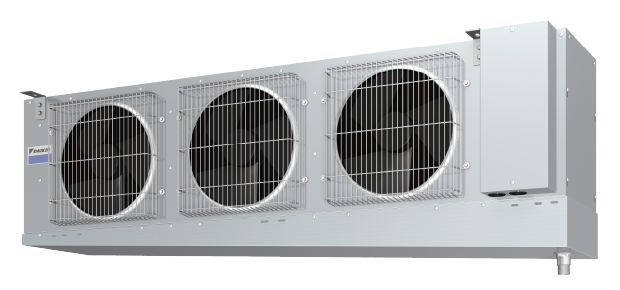

外観

写真5馬力機種

写真5馬力機種
防食仕様 熱交換器 標準 カチオン電着塗装 カチオン電着塗装 標準 カチオン電着塗装 カチオン電着塗装
ケージング アルミニウム アルミニウム ステンレス アルミニウム アルミニウム ステンレス
電源 3相 200V
使用冷媒 R410A
熱交換器
フィンピッチ		 4mm

機種名

(TDK10K時
冷却能力(kW))

LVAMP4A
(5.90/6.30)		 LVAMPC4A
(5.31/5.67)		 LVAMPE4A
(5.31/5.67)		 LVALP4A
(5.90/6.30)		 LVALPC4A
(5.31/5.67)		 LVALPE4A
(5.31/5.67)
LVAMP5A
(7.30/7.90)		 LVAMPC5A
(6.57/7.11)		 LVAMPE5A
(6.57/7.11)		 LVALP5A
(7.30/7.90)		 LVALPC5A
(6.57/7.11)		 LVALPE5A
(6.57/7.11)
LVAMP6A
(9.70/10.3)		 LVAMPC6A
(8.73/9.27)		 LVAMPE6A
(8.73/9.27)		 LVALP6A
(9.70/10.3)		 LVALPC6A
(8.73/9.27)		 LVALPE6A
(8.73/9.27)
LVAMP8A
(11.3/11.9)		 LVAMPC8A
(10.3/10.9)		 LVAMPE8A
(10.3/10.9)		 LVALP8A
(11.3/11.9)		 LVALPC8A
(10.3/10.9)		 LVALPE8A
(10.3/10.9)
LVAMP10A
(15.9/16.8)		 LVAMPC10A
(14.3/15.0)		 LVAMPE10A
(14.3/15.0)		 LVALP10A
(15.9/16.8)		 LVALPC10A
(14.3/15.0)		 LVALPE10A
(14.3/15.0)
・
ユニットクーラの仕様や外形図など、詳細はカタログをご覧ください。

電気ヒーター、オフサイクルの２つの除霜方式をラインアップ

電気ヒーター除霜方式

冷凍機とファンの運転を停止して、電気ヒーターに通電し、熱交換器に付着した霜を溶かす方式で、庫内温度＋5℃以下に適しています。

オフサイクル除霜方式

冷凍機を停止し、ファン運転のみで熱交換器に付着した霜を溶かす方式で、庫内温度＋5℃以上に適しています。

製品の特長

選べる防食仕様をご用意

熱交換器と本体外装、選べる２つのグレードの防食仕様を標準ラインアップ

受注生産や改装による対応が多かった防食仕様を標準シリーズでラインアップさせています。

こんな用途におすすめ

・寿司や惣菜など、酢を含んだ食品加工

・納豆や豆腐、あんなど、豆類を含んだ食品加工

・鮮魚、ハム、燻製、練り食品、漬物など

・パン生地など、酢酸やイースト菌を
　含んだ食品加工

・ゆで卵や玉子焼きなど、卵を含んだ食品加工

・生ゴミ、堆肥、化学薬品や実験材料を取り扱う所

カチオン電着塗装仕様熱交換器

エポキシ樹脂系塗料で熱交換器表面をコーティング。食品加工などに多い腐食性ガスや消毒剤に優れた耐食性を発揮します。

ステンレス製外板＋カチオン電着塗装仕様熱交換器

カチオン電着塗装仕様熱交換器に加え、腐食に強く清掃も容易なステンレス(SUS304)製ケーシングを採用しています。

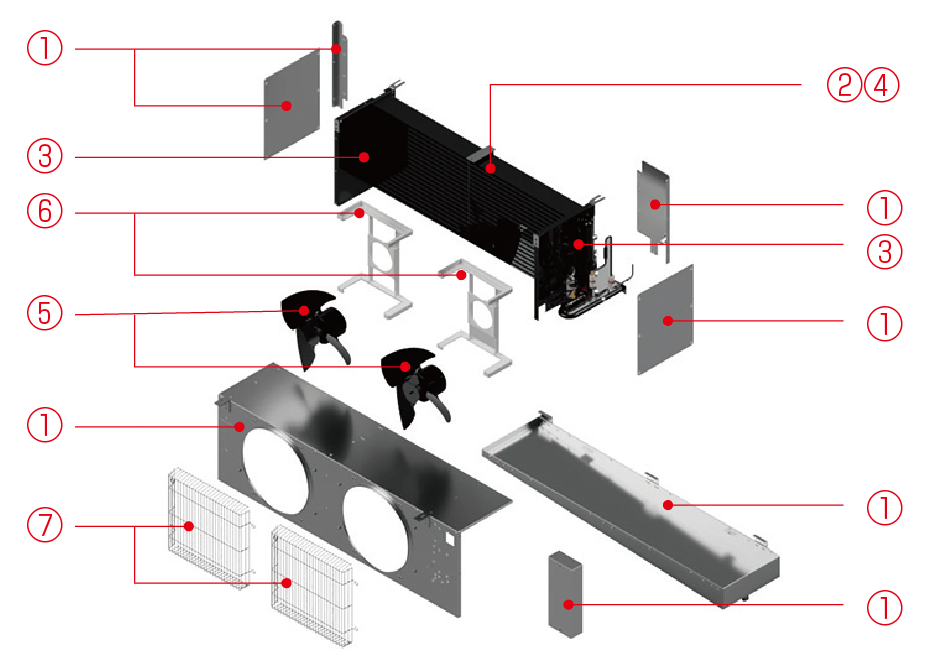

部品名 標準仕様 熱交防食仕様 外装ステンレス仕様
LVAMP～　LVALP～ LVAMPC～　LVALPC～ LVAMPE～　LVALPE～
①ケーシング(天板、ドレンパンなど) アルミ アルミ ステンレス(SUS304)
②熱交換器(フィン) アルミ(処理なし) アルミ(エポキシ樹脂塗装) アルミ(エポキシ樹脂塗装)
③熱交換器(管板) アルミ(処理なし) アルミ(エポキシ樹脂塗装) アルミ(エポキシ樹脂塗装)
④熱交換器(配管)※ りん脱酸銅(処理なし) りん脱酸銅(エポキシ樹脂塗装) りん脱酸銅(エポキシ樹脂塗装)
⑤ファン電動機 鋼板(粉体塗装) 鋼板(粉体塗装) 鋼板(粉体塗装)
⑥電動機取付板 鋼板(粉体塗装) 鋼板(粉体塗装) 鋼板(粉体塗装)
⑦ファンガード 鉄線(樹脂コーティング) 鉄線(樹脂コーティング) ステンレス(SUS304)
※
電磁弁、感温式膨張弁本体は除く。
●
吊金具、蝶番、ビスは全機種ともステンレス仕様となります。
●
素材や塗装内容を強化していますが、腐食に対して万全ではありません。雰囲気ガスの種類を充分にご留意の上、定期的に機器の状態を点検くださいますようお願いいたします。

施工性・設計自由度

電磁弁、感温式膨張弁を標準搭載し、現地工事を簡略化

電磁弁、感温式膨張弁が標準搭載されているので、弁の選定や手配、取付が不要。施工の手間を簡略化します。

ドレン接続口の左右勝手を現地で簡単に変更可能

設置場所の状況に合わせて、ドレン接続口の左右勝手を現地にて簡単に変更できます。

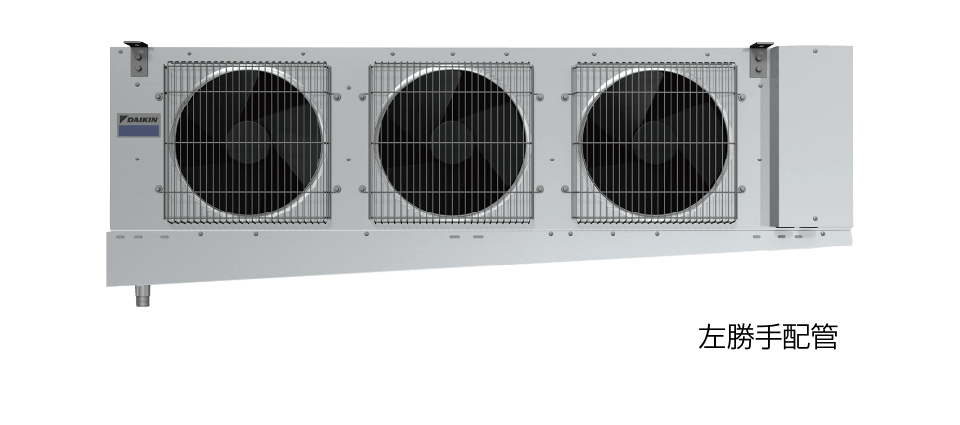

左勝手配管

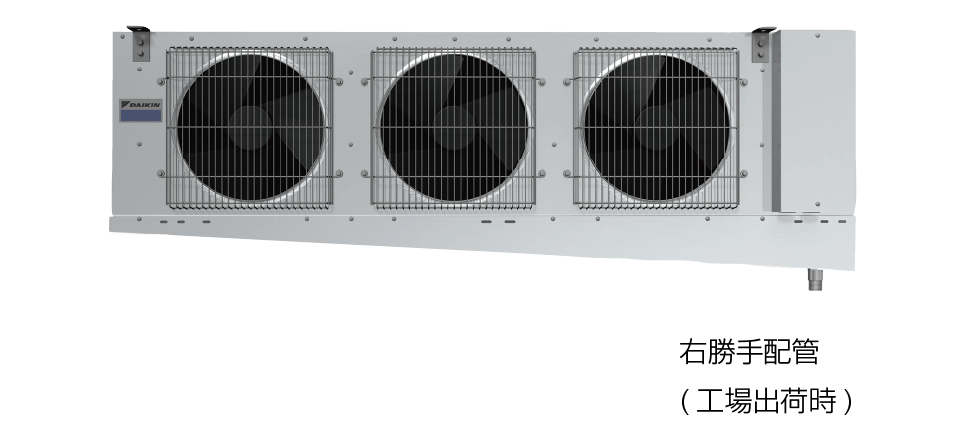

右勝手配管(工場出荷時)

柔軟な組合せが可能

複数台の異容量組み合せで、様々な規模・条件の設置場所に対応

・異容量ツインシステム

・異容量トリプルシステム


衛生面への配慮

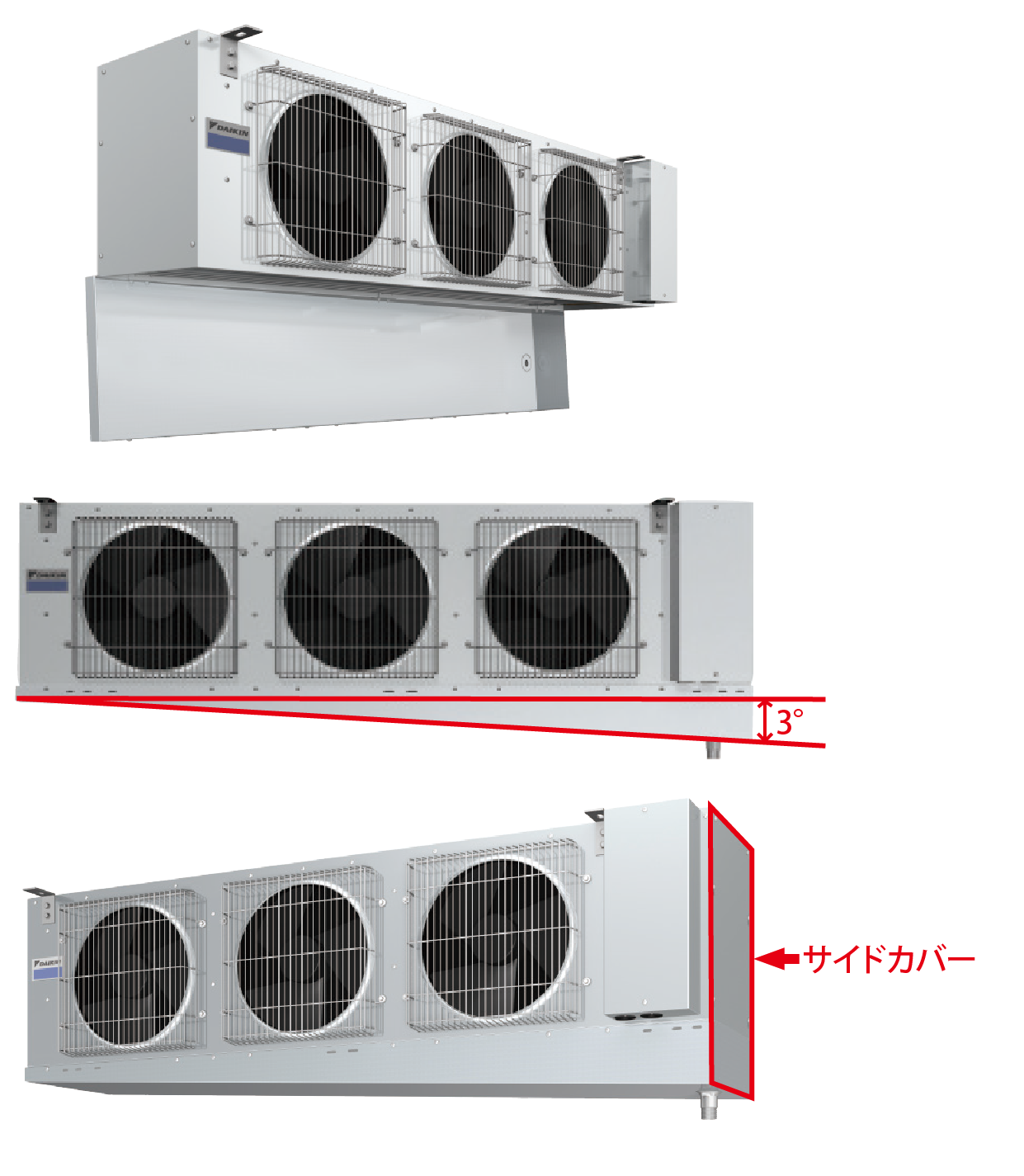

大きく開口するドレンパン

ドレンパンを最大90°まで大きく開くことができ、ドレンパンの清掃や点検が容易に
行えます。

排水性の良いドレンパン

独自設計のドレンパンは、傾斜角度を3°と大きく取り排水性を向上させています。

配管部分のサイドカバー

構造が複雑な配管部分をサイドカバーで覆うことで、ホコリがたまりにくく衛生的です。

保守、点検が行える前面サービス方式

前面からファンモーターのメンテナンスが行え、保守・点検がスムーズに行えます。

別売品・関連製品

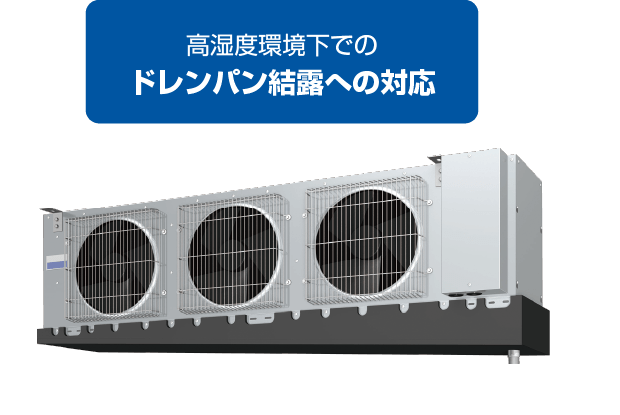

ドレンパン断熱材キットM(オフサイクル除霜機専用)

食品加工ラインの中温空調や温度変化の激しい貯蔵庫などでの
ドレンパンの結露防止にご使用ください。
・
ドレンパン断熱材キットはオフサイクル除霜機種専用です。
電気ヒーター除霜機種には使用しないでください。
高湿度環境下でのドレンパン結露への対応

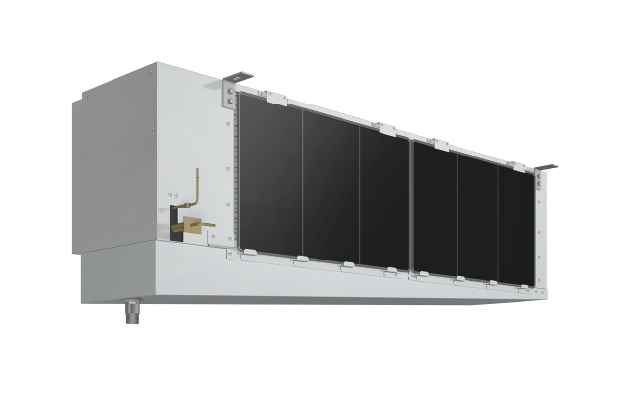

エアフィルター(オフサイクル除霜機専用)

埃やゴミの吸込みを防ぎ、熱交換器の目詰まりや異物の吹出し飛散を防止します。
・
エアフィルターはオフサイクル除霜機種専用です。電気ヒーター除霜機種には使用しないでください。
・
エアフィルターは定期的に点検し清掃してください。能力低下、除霜不良の原因になります。また、長期に渡って放置しておくと故障の原因となります。
・
エアフィルターを取外し、ホコリを掃除機で吸い取ってください。
・
汚れがひどい場合は、エアフィルターの汚れている方を下にして、水またはぬるま湯で洗ってください。洗ったあとは乾燥させてから元通りにとりつけてください。

ヒーター付ドレンホース

庫内温度0℃以下で使用する場合、
ドレン管内の凍結防止のために必ずご使用ください。
ヒーターとホースが一体化した完成品なので設置の手間や加工ミスが軽減できます。
・
必要な長さに応じて、ホース長の選定、手配を行ってください。
・
ドレンホースの先端は必ず庫外に出してください。
・
ドレンパンを左勝手に変更した場合でヒーター付ドレンホースを使用する場合は配線の延長工事が必要です。
詳細は弊社発行の技術資料をご参照ください。

コンデンシングユニット

ダイキン・コンデンシングユニットとの組み合せで
効率性、管理面に優れたシステムが構築できます。

詳細は「コンデンシングユニット」をご確認ください。

コンデンシングユニット

コンデンシングユニット

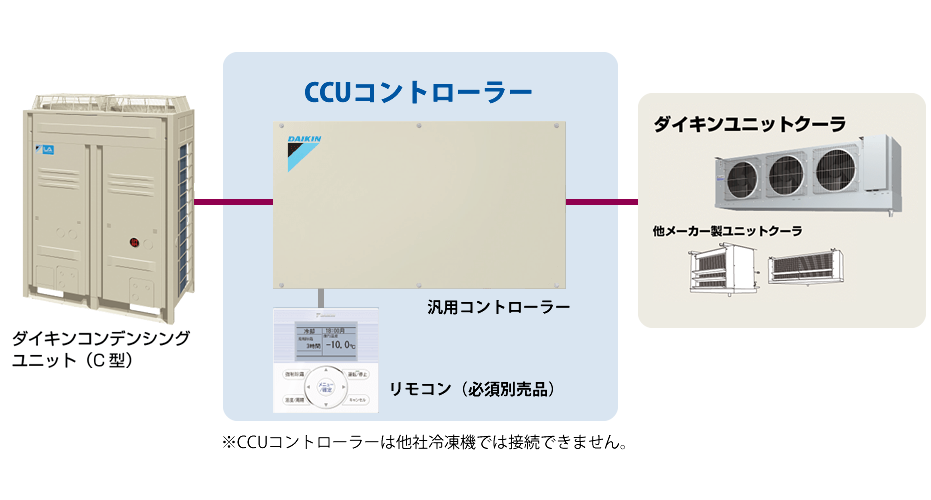

システム全体を一元管理できるCCUコントローラー

コンデンシングユニットとユニットをつなぎ、
まるでセット品のような監視・制御が可能

詳細は「液晶リモコン」をご確認ください。

液晶リモコン

液晶リモコン

※
その他別売品についてはカタログをご覧ください。

ダイキンの中温・低温用機器の特長

商品価値アップ

より美味しく良質な食材をほしいときに効率よくお届け。

作業環境の改善

鮮度維持に配慮しながら、働く人にもやさしい空間に。

品質を保つ

採れたて、できたての美味しさをより長く、より多くの人へ。

設置後も続く安心

不意のトラブルにも寄り添い、不安にさせない。

納入事例

倉庫・配送センター

食品工場・加工工場

店舗・ビル

農事

冷凍ストッカー

ショーケース
