ハウジング・マルチエアコンハウジング・マルチエアコン

床置形製品仕様

VRシリーズ
VDシリーズ
Vシリーズ

足元から快適気流をお届け。加湿・除湿など機能が充実。

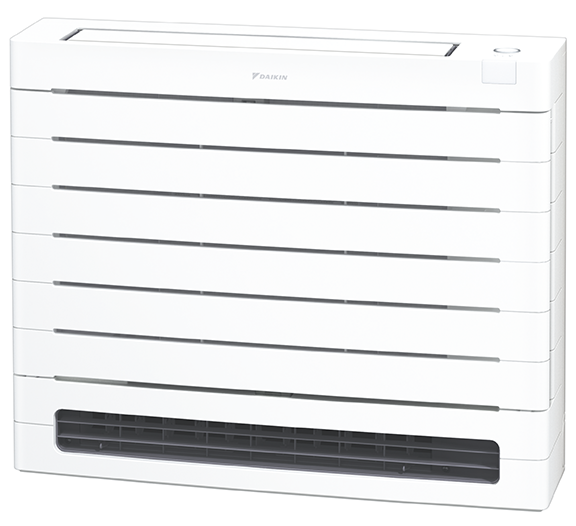

カラー：ホワイト（-W）
（N9.5）

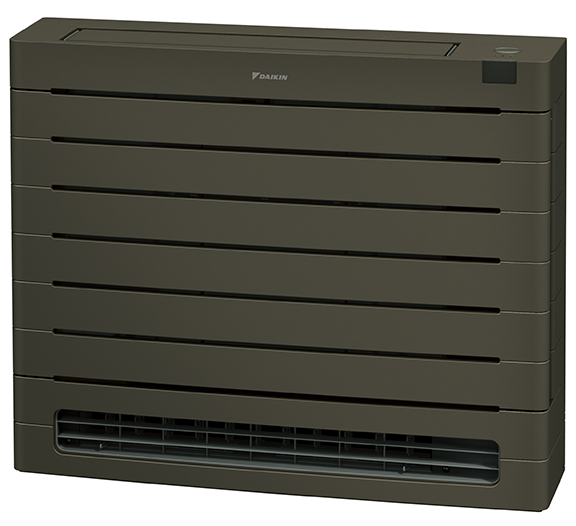

カラー：グレイッシュブラウン（-T）
（8.4YR 3.5/0.6）

［外形寸法］

室内:高さ600・幅750・奥行238mm

室外（2.8～5.6kW）:高さ728・幅795(＋78)・奥行300(＋42)mm

室外（6.3kW）:高さ786・幅850(＋89)・奥行320(＋66)mm

（　）内は突起物の寸法です。

かんたん大画面リモコン
ARC472A137

2.8～5.6kW

6.3kW

ホワイト（5Y 7.5/1）
加湿ホース［外径φ35（内径φ28）、6m標準付属

機能

公益財団法人
日本デザイン振興会
2023年度グッドデザイン賞受賞
（住宅用空調機器・設備部門）
受賞対象機種 :
床置形ルームエアコン
（2025年モデル）

iFインターナショナル・フォーラムデザイン
iFデザインアワード2024受賞
プロダクトデザイン部門
（Building Technology）
受賞対象機種：
床置形ルームエアコン（2025年モデル）

ノルトライン・ヴェストファーレン・
デザインセンター（ドイツ）主催
レッド・ドット・デザイン2024賞
プロダクトデザイン部門
（Heating and Air Conditioning Technology）
受賞対象機種：床置形ルームエアコン（2025年モデル）

室外機の吸い込み温度。冷房・暖房能力を保証するものではありません。冬の環境において霜の付着量が多くなる場合は、暖房を止めて霜取り運転を行う場合があります。

畳数で調べる

お部屋の広さ
冷暖房時のめやす^※1
機種名
室内機
室外機
電源タイプ
電源
冷媒配管接続径
配管長
最大高低差
暖房
畳数のめやす
能力（kW）
消費電力（W）
冷房
畳数のめやす
能力（kW）
消費電力（W）
消費電力量期間合計（年間）
【省エネ基準】目標年度/達成率
通年エネルギー消費効率
低温暖房能力（kW）
グリーン購入法調達基準適合商品

お部屋の畳数は、木造南向き（洋室・和室）の場合です。お部屋の条件を考慮して選ぶ必要がありますので、冷暖房負荷計算が必要となります。詳しくは販売店にご相談ください。

うるるとさらら施工上のご注意

加湿ホースの接続工事が必要です。（本工事なしではエアコンの運転ができません）
加湿ホース[外径φ35（内径φ28）、6m]が標準付属されています。
埋設の既設配管には対応できません。（加湿ホースが必要なため）
配管貫通穴は以下を推奨します。2.8〜5.0ｋＷはφ65以上、5.6・6.3ｋＷはφ70、高断熱ホース使用時はφ75を推奨します。
加湿ホースの曲げ回数はできるだけ少ない方が望ましいですが、最大連絡配管長さで8回曲げを施工しても問題ありません。
ホース曲げは90度以上の角度での据付をしてください。

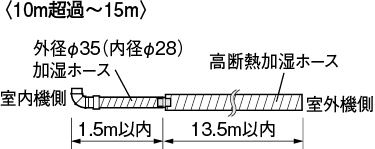

加湿ホースを延長する場合は図1に従って高断熱ホースをご使用ください。
- ・6ｍ～10ｍ以下の場合、KPMHK081A43をご使用ください。
- ・10ｍ超過～15ｍの場合、KPMHK081A41をご使用ください。
室内機から1.5ｍまでは付属の加湿ホース[外径φ35（内径φ28）]が使用できます。
この場合の高断熱ホースの長さは13.5ｍ以内とし、全長を15ｍ以内としてください。
配管貫通穴はφ65またはφ70が使用可能です。
屋外用化粧ダクトは、オーケー器材製TD・TLシリーズをお選びください。

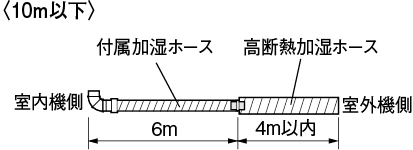

図1

10m以下

10m超過～15m

床置形施工上のご注意

床置形など床面近傍に設置するエアコンは、冷媒ガスが漏れた場合を考慮して、防音室など気密性の高い部屋への設置時は換気に配慮してください。

製品カタログ

寒さが厳しい地域でも高い暖房パワーを発揮する暖房強化型

カラー：ホワイト（-W）
（N9.5）

カラー：グレイッシュブラウン（-T）
（8.4YR 3.5/0.6）

［外形寸法］

室内:高さ600・幅750・奥行238mm

室外（2.8kW）:高さ610・幅795(＋78)・奥行300(＋42)mm

室外（4.0～5.6kW）:高さ666・幅850(＋89)・奥行320(＋66)mm

（　）内は突起物の寸法です。

かんたんスタイリッシュリモコン
ARC476A71

2.8kW

4.0～5.6kW

ホワイト（5Y 7.5/1）

機能

室外機の吸い込み温度。冷房・暖房能力を保証するものではありません。冬の環境において霜の付着量が多くなる場合は、暖房を止めて霜取り運転を行う場合があります。

畳数で調べる

お部屋の広さ
冷暖房時のめやす^※1
機種名
室内機
室外機
電源タイプ
電源
冷媒配管接続径
配管長
最大高低差
暖房
畳数のめやす
能力（kW）
消費電力（W）
冷房
畳数のめやす
能力（kW）
消費電力（W）
（JIS C 9612：2013）消費電力量期間合計（年間）
（JIS C 9612：2005）【省エネ基準】目標年度/達成率
通年エネルギー消費効率
低温暖房能力^※2（kW）
暖房能力^※3（kW）
グリーン購入法調達基準適合商品

☆配管長さが全室合計のチャージレス長さを超える場合、20g/mの冷媒追加充填をおこなってください。

お部屋の畳数は、木造南向き（洋室・和室）の場合です。お部屋の条件を考慮して選ぶ必要がありますので、冷暖房負荷計算が必要となります。詳しくは販売店にご相談ください。
パワフル設定時。パワフル設定時はカタログ記載の運転音よりも大きくなります。
最大能力ピーク時（当社試験条件による）。

製品カタログ

足元からの気流で、心地よく。

カラー：ホワイト（-W）
（N9.5）

カラー：グレイッシュブラウン（-T）
（8.4YR 3.5/0.6）

［外形寸法］

室内:高さ600・幅750・奥行238mm

室外（2.8～5.6kW）:高さ610・幅795(＋78)・奥行300(＋42)mm

室外（6.3kW）:高さ666・幅850(＋89)・奥行320(＋66)mm

（　）内は突起物の寸法です。

かんたんスタイリッシュリモコン
ARC476A70

2.8～5.6kW

6.3kW

ホワイト（5Y 7.5/1）

機能

室外機の吸い込み温度。冷房・暖房能力を保証するものではありません。冬の環境において霜の付着量が多くなる場合は、暖房を止めて霜取り運転を行う場合があります。

畳数で調べる

お部屋の広さ
冷暖房時のめやす^※1
機種名
室内機
室外機
電源タイプ
電源
冷媒配管接続径
配管長
最大高低差
暖房
畳数のめやす
能力（kW）
消費電力（W）
冷房
畳数のめやす
能力（kW）
消費電力（W）
（JIS C 9612：2013）消費電力量期間合計（年間）
（JIS C 9612：2005）【省エネ基準】目標年度/達成率
通年エネルギー消費効率
低温暖房能力（kW）
グリーン購入法調達基準適合商品
