インテリジェント タッチ マネージャー

調湿・換気制御

換気の管理機能がさらに充実しました NEW

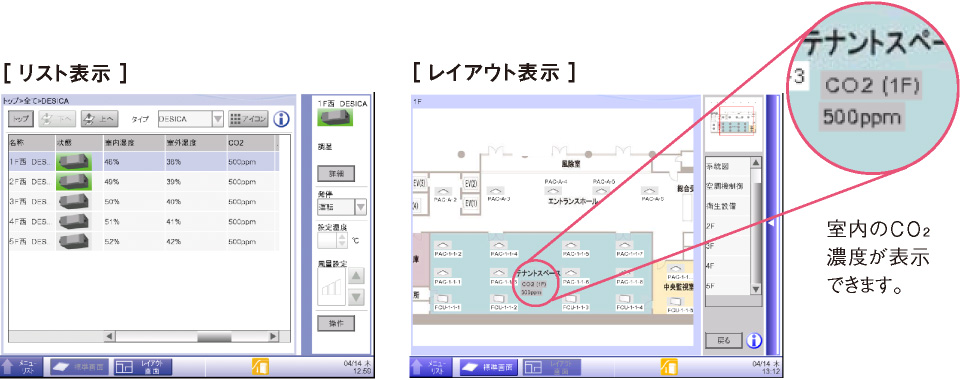

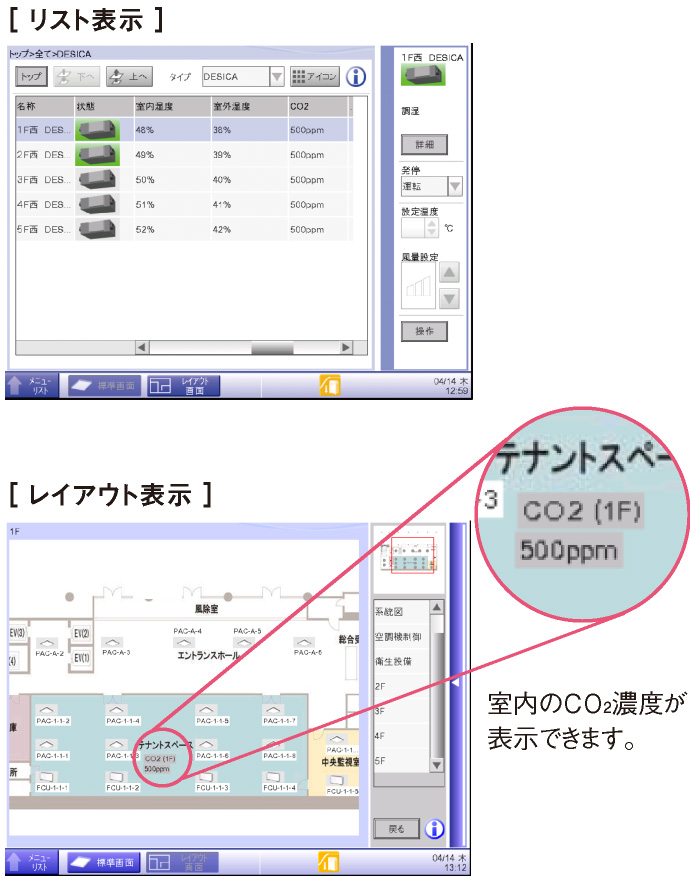

CO2センサーが検出したCO2濃度を
表示できるようになりました。

CO2センサーを搭載した下記の換気機器が対応できます。
・DESICA ・全熱交換器ユニット ベンティエール ・外気処理タイプ室内ユニット

*詳細については、別途お問い合わせください。

換気風量の設定変更が可能になりました。

DESICAおよび外気処理タイプ室内ユニット(改装対応)についても換気風量の設定変更が可能になりました。

*詳細については、別途お問い合わせください。


室内ユニットとの省エネ連動制御で快適性・省エネ性を向上

●DESICAユニットのB型以前の機種は運転/停止のみとなります。ご注意ください。

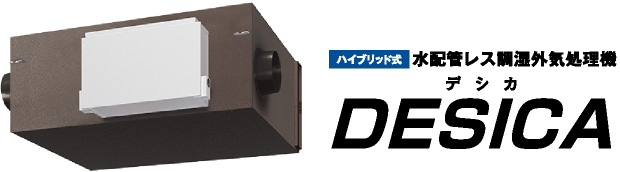

デシカ製品写真

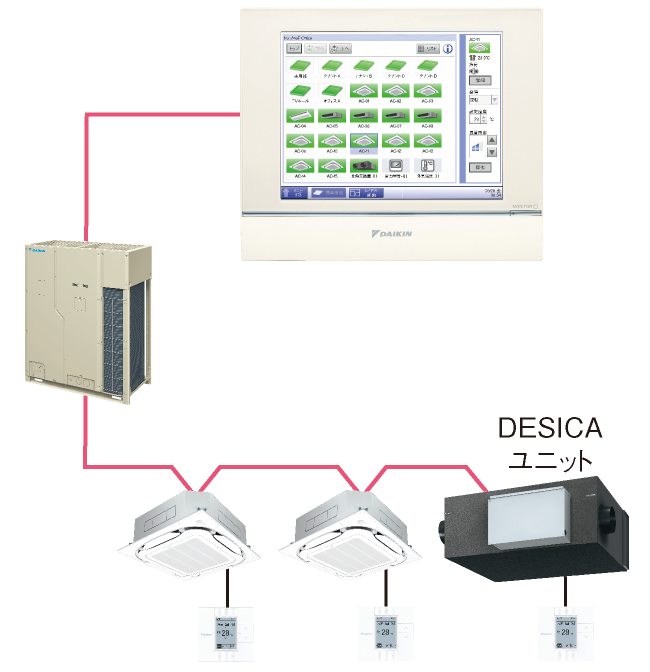

インテリジェントタッチマネージャーからDESICAユニットと
室内ユニットとの連動制御設定が行えます。

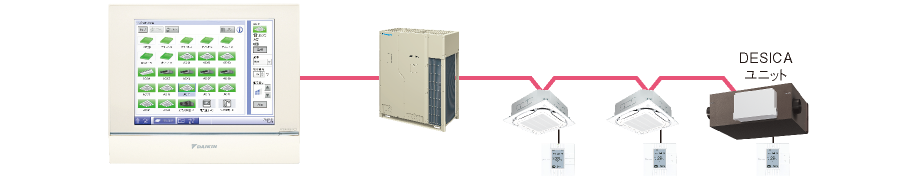

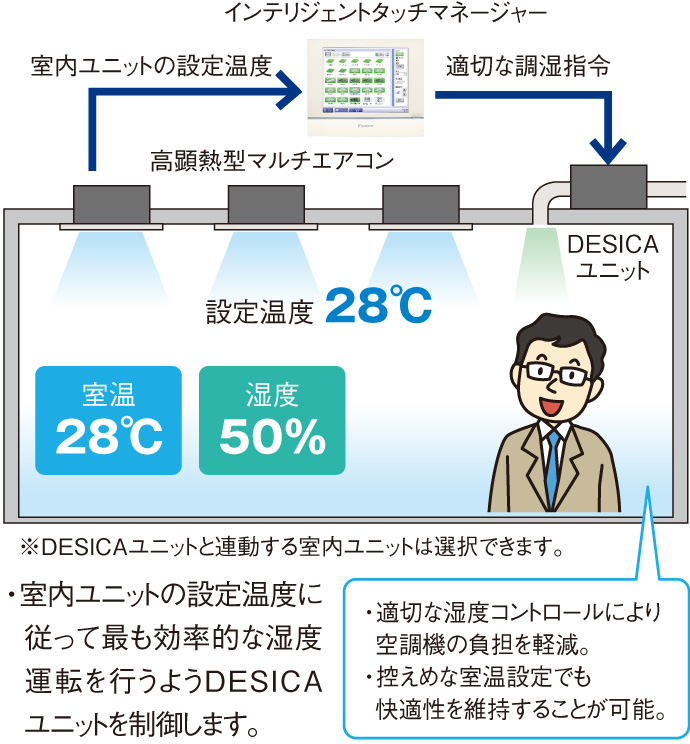

連動制御イメージ 連動制御イメージ

注)
・インテリジェントタッチマネージャーからDESICAユニットの制御を行う場合、室内ユニットとのリモコン連動は行わないでください。インテリジェントタッチマネージャーからDESICAユニットへの操作ができなくなります。
・DESICAユニットをDⅢ-NET拡張アダプター(DTA109A1)の下流に配置した場合、一部機能が使えなくなります。

DESICAの詳細についてはこちら

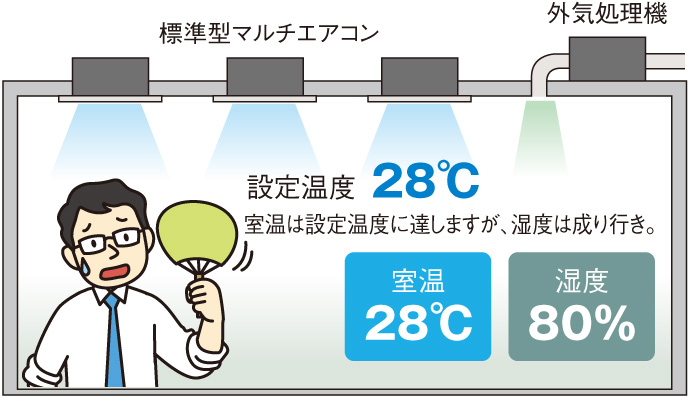

標準型マルチエアコン+外気処理機の場合
設置イメージ
高顕熱型マルチエアコン+DESICAユニット+インテリジェントタッチマネージャーの場合
設置イメージ

室内の温度・湿度・CO2濃度を一括管理

DESICAシステムの調湿/換気機能を監視・制御可能。外気温度・湿度・CO2環境を確認しながら、快適な調湿換気が行えます。

  • 設定湿度は、加湿時と除湿時の各々に高-中-低の3段階の設定が可能。
  • 室内ユニットの設定温度に応じて湿度を最適制御。空調機の負担を抑えます。
  • 室内外温湿度センサーの数値が確認できます。
  • 換気風量の切換えが可能。
  • CO2センサーが検出したCO₂濃度を表示。
  • Ene-Naviソフト(別売品)の活用で運転積算時間と発停回数のデータ出力が可能。
設置イメージ 設置イメージ
■主な監視項目
  • 運転/停止
  • 運転モード(調湿/加湿/除湿/換気)
  • 設定湿度
  • 設定換気量NEW
  • 室温
  • 外気温度
  • 室内湿度
  • 室外湿度
  • CO2濃度NEW
  • フィルターサイン
  • 異常コード
■主な制御項目
  • 運転/停止
  • 運転モード(調湿/加湿/除湿/換気)
  • 換気量切換NEW
  • 湿度設定
  • フィルターサインリセット
  • 異常コード

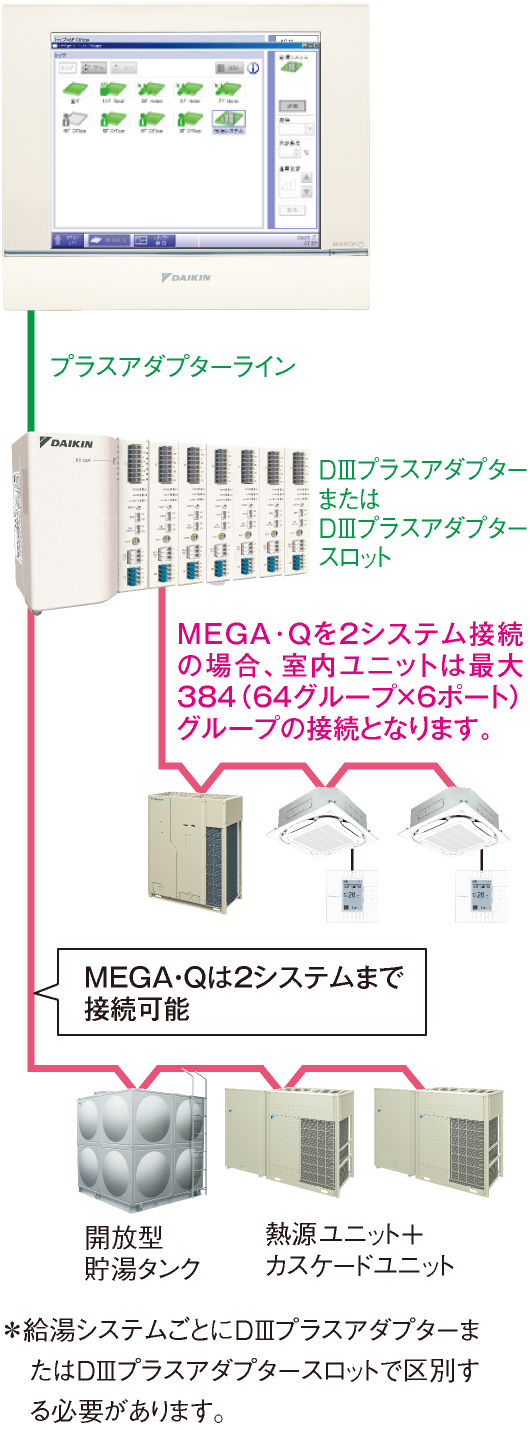

給湯機制御

最適なMEGA・Qの各種設定・運転管理が可能(オプション)

●MEGA・QはB型以後の機種と開放型貯湯タンクの組合せのみの適用となります。
(注)
本機能を使用するためには、オプションの「給湯機制御ソフトウェア」が必要です。

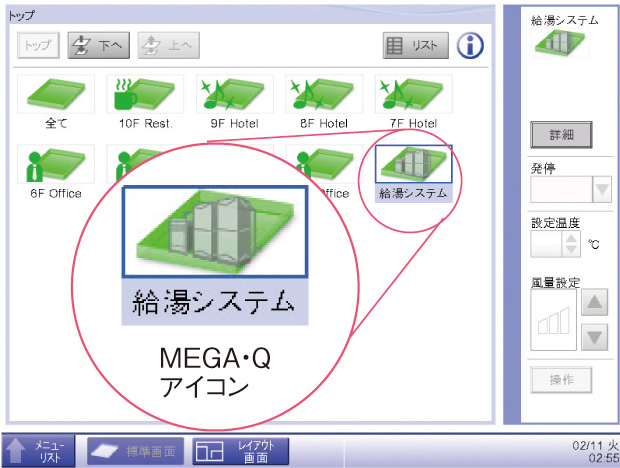

[ トップ画面 ]

トップ画面

●トップ画面にて給湯システムの運転・停止・異常の確認ができます。

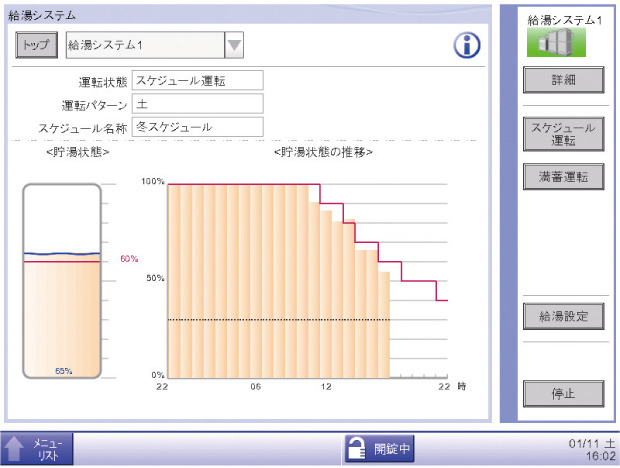

[ 給湯システムメイン画面 ]

給湯システムメイン画面

●貯湯タンクの現在水位と1日の水位の変化を1時間単位で表示。お湯の使用量と目標水位の状態がわかります。

■主な監視項目

・運転/停止/異常
・現在貯湯量
・貯湯量推移
・目標水位

■主な制御項目

・満蓄運転/停止
・年間スケジュール運転
・出湯/保温温度設定
・給湯機台数制限
・運転モード設定(標準/省エネ/ハイパワー)
・業種別簡単設定

■業種に応じた給湯パターンをワンタッチで設定。

7 業種の基本的な給湯パターンがあらかじめ設定されており、複雑だった給湯パターンの設定が業種を選択するだけで完了します。

■選定業種

・福祉施設
・ビジネスホテル
・給食センター
・病院
・ホテル
・スポーツ施設
・飲食店舗

年間を通した詳細な設定で日常の給湯運転を自動管理 年間スケジュール管理

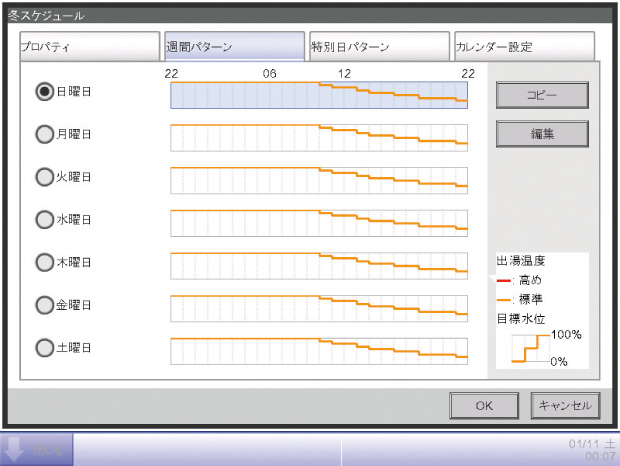

[ 設定湯量一覧画面 ]
設定湯量一覧画面イメージ

●曜日単位で、1時間刻みで湯量の設定ができ、各曜日の設定湯量を一覧で確認できます。
●標準以外に、春/夏/秋/冬と季節ごとの切換など、5つの給湯パターンが設定可能です。
●祝祭日や定休日などの特定日もカレンダー表記で簡単に設定できます。

お手元のパソコンでさらに省エネ給湯管理 省エネナビ機能

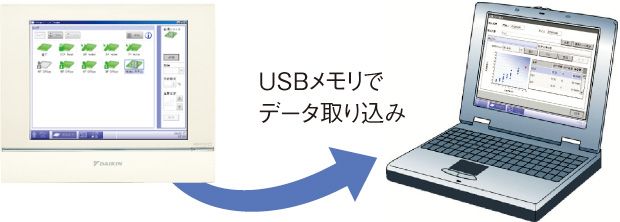

USBメモリでデータ取り込み

USBメモリを介して、インテリジェントタッチマネージャーに蓄積された給湯データの取出しが可能。お手元のパソコンで、さらに詳細な給湯運転管理が行えます。

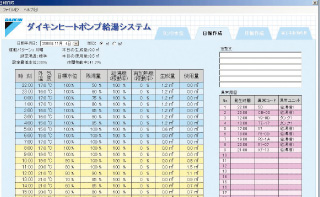

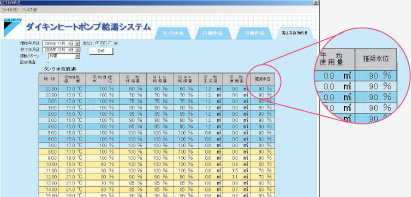

日報・月報機能

・毎日のお湯の使われ方を簡単チェック

省エネナビ機能

・過去データより曜日ごとの時間別推奨水位を表示

実際のお湯の使われ方に合わせた運転パターンの補正が可能となり、過不足を抑えた適切な給湯運転に設定できます。

DALI対応照明・無線式センサー連動

照明制御プロトコルDALIに対応し、照明の調光制御や無線センサーとの連動が可能

(注)
本機能を使用するには、オプションの「iTM BACnet clientソフトウェア」が必要です。

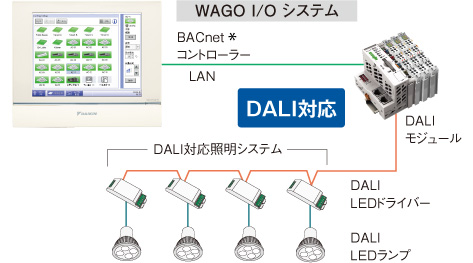

DALI対応照明・無線式センサー連動図

詳細については別途お問い合わせください。
*
本BACnetコントローラーはDALI対応照明システム、EnOceanシステムのみに対応します。

世界標準の照明制御プロトコルDALI (Digital Addressable Lighting Interface)に対応した照明システムが接続でき、インテリジェントタッチマネージャーからの点灯はもちろん、調光や調色制御も可能。各種センサーの信号を活用した空調機などとの連動制御も行えます。

■主な制御・監視項目

・点灯制御 ・1~100%調光 ・調色制御 ・照度モニター
・照度センサーの活用 ・人検知センサーの活用

無線式センサー類を使ったシステムの構築も可能

iTM BACnet clientソフトウェアの採用により、無線式のセンサー類(EnOcean)を使ったシステム構築も可能です。
・無線スイッチ ・無線温度センサー ・無線湿度センサー
・無線ドア開閉センサー ・無線CO2センサー

2022年6月発行のカタログに準拠して掲載
