TOPICS

VRT smart 制御対応機種が充実しました

VRTsmart制御の詳細はこちら

VRTsmart制御対象ユニット

天井埋込カセット形
S-ラウンドフロータイプ

天井埋込カセット形
エコ・ダブルフロータイプ

天井埋込カセット形
シングルフロータイプ

天井ビルトイン形

天井埋込ダクト形
P45～160形

天井吊形

壁掛形
P28～56形

VRTsmart制御についてのご注意

  • VRTsmart制御はGHPエグゼアⅢの機種名末尾がG、GA形に接続した場合のみ機能します。現地設定が必要です。
  • VRTsmart制御対象機と非対象機が同一系統内で混在した場合は、VRTsmart制御は無効となります。
  • VRTsmart制御の設定には、液晶ワイヤードリモコン（BRC1G3（K））が必要です。
  • VRTsmart制御が設定されている場合に運転モードをドライに設定すると、一定時間で冷房に戻ります。（システム発停を抑制し、省エネ運転を行うためです。）

接続可能室内ユニット一覧

★は受注生産品を示します。
  容量（kW） P
22
形		 P
28
形		 P
36
形		 P
45
形		 P
56
形		 P
71
形		 P
80
形		 P
90
形		 P
112
形		 P
140
形		 P
160
形		 P
224
形		 P
280
形		 P
450
形		 P
560
形		 P
775
形		 P
1120
形		 P
1600
形
天井埋込
カセット形		 S-ラウンド
フロータイプ		   ● ● ● ● ● ● ● ● ● ●
ラウンド
フロータイプ		   ● ● ● ● ● ● ● ● ● ●
エコ・ダブル
フロータイプ
 ● ● ● ● ● ● ● ● ● ● ●
シングル
フロータイプ		 ● ● ● ● ● ●
天井
ビルトイン形		 ● ● ● ● ● ●   ● ● ●
天井埋込ダクト形       ● ● ●   ● ● ● ● ● ●
天井吊形     ● ● ● ● ● ● ● ● ●
壁掛形   ● ● ● ● ●
床置ダクト形 ※1※2                   ★   ★ ★ ★
※2		 ★
※2		 ★
※2		 ★
※2		 ★
※2
壁ビルトイン形                   ★   ★ ★
床置
ローボーイ
形
 露出タイプ   ● ● ● ● ●
埋込タイプ   ● ● ● ● ●
厨房用エアコン             ★     ★
工場用エアコン
（天井吊形）		                   ★   ★ ★
外気処理
エアコン		 天井埋込
ダクト形		                   ★   ★ ★
壁ビルト
イン形		                   ★   ★ ★
外気処理
ユニット		 天井埋込
ダクト形		   ★   ★ ★
※1.
別売品のプレナム室を追加することで、直吹タイプへの変更も可能です。
※2.
P450形以上はシステムが限定されます（P1120形、P1600形と室外ユニット連結設置タイプの接続はできません）。詳しくはカタログをご覧ください。

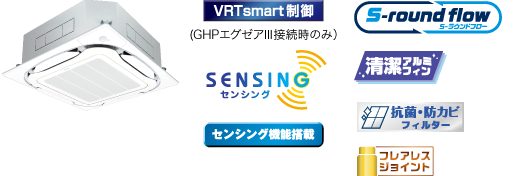

天井埋込カセット形S-ラウンドフロータイプ（全周吹出）

FGXFP-EAP28･36･45･56･71･80･90･112･140･160形

水平吹出しで心地よさを広げる、全く新しい気流。ダイキンの新発想「アクティブ・サーキュレーション気流」搭載。

商品画像
  • 2方水平吹きの気流で、暖かさが足元から伝わる「アクティブ・サーキュレーション気流」。
  • 新気流に加えて、ダブルセンサーと風向個別制御でさらに快適・省エネ。
  • 人がいない時は「不在時省エネ運転モード」で自動的に能力セーブ。
  • フィルター自動清掃機能により常にクリーンな状態が保て、省エネ＆快適性を高めるエコオートクリーン（自動清掃）パネル（別売品）をはじめ、様々な別売品をご用意。
  • 深紫外線（UVC）の除菌力を搭載した「UVストリーマ除菌ユニット（別売品）」組込み可能

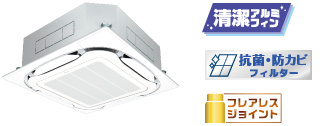

天井埋込カセット形ラウンドフロータイプ（全周吹出）

FGXFP-NAP28･36･45･56･71･80･90･112･140･160形

マイルドな360°全周吹出しで、室内の隅々まで快適空間を演出。「アクティブ・サーキュレーション気流」搭載で、さらにムラなく快適に。

商品画像

  • 360°の全周吹出しで室内どこでも快適。
  • 2方水平吹きの気流で、暖かさが足元から伝わる「アクティブ・サーキュレーション気流」。
  • 天井材に合わせて選べる4色のパネルカラーを用意（別売品）。
  • フィルター自動清掃機能により常にクリーンな状態が保て、省エネ＆快適性を高めるオートクリーン（自動清掃）パネルをはじめ、様々な別売品をご用意。
  • 深紫外線（UVC）の除菌力を搭載した「UVストリーマ除菌ユニット（別売品）」組込み可能

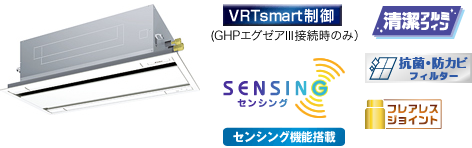

天井埋込カセット形エコ・ダブルフロータイプ（2方向吹出）

FGXCP-EA P22･28･36･45･56･71･80･90･112･140･160形

センシング機能＋2方向独立フラップで、室内の状況に応じた
快適＆省エネ運転が可能。

商品画像

  • 人・床へのセンシング※1とフラップ個別制御を採用し、ムダのない快適・省エネ空調を実現しました。
  • デザイン性の高い、フラットフラップを採用しています。
  • 業界トップクラスの軽量・コンパクト化とDCドレンポンプの標準装備で、高い据付自由度を発揮します。
  • 『オートグリル（自動昇降）パネル ※2』（別売品）やドレン排水の確認が容易な透明本体ドレンソケットなど、省メンテナンスに配慮した設計。
    ※1.センシング機能を搭載していない標準パネル（別売品）もご用意しています。
    ※2.センシング機能対応可能。（改装対応）

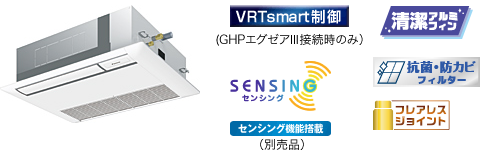

天井埋込カセット形シングルフロータイプ（1方向吹出）

FGXKP-EB P22･28･36･45･56･71形

センシング機能対応。多彩な吹出しとコンパクト設計で、
さまざまな用途への設置が可能です。

商品画像

  • 人・床へのセンシング※1とフラップ個別制御を採用し、ムダのない快適・省エネ空調を実現します。
  • 下吹出し、前吹出しの組合せによる3パターンの吹出しで、様々な部屋形状に対応できます。
  • 高さ200mm、幅880mm（P22～P36形）の薄型・小型設計で、小部屋設置にも対応できます。
  • パネルは圧迫感を抑えた薄型デザイン。
※1.
別途別売のセンシングユニット（センサーキット）が必要です。

天井ビルトイン形

FGXSP-EB P22･28･36･45･56･71･90･112･140形

薄型＆コンパクト設計で狭小スペースを有効利用。
施工性やメンテナンス性も向上し、様々なニーズにお応えできます。

商品画像

  • 全機種とも高さ245mm。業界トップクラスの薄型化＆コンパクト設計で設置自由度がさらに拡大しました。
  • 施工時のわずらわしい風量調整作業が、リモコン試運転ひとつで完了します。
  • 下吸込設置や背面吸込設置など、用途や場所に合わせて吸込み位置が選べます。
  • ドレン配管を接続したまま、容易に汚れ点検、清掃点検が行えます。

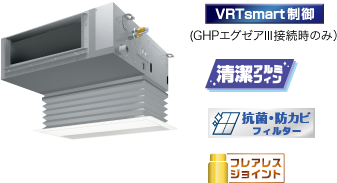

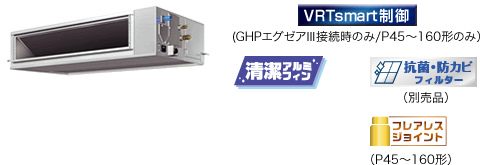

天井埋込ダクト形

FGXMP-EB/MG P45･56･71･90･112･140･160･224･280形

本格ダクトによる分散空調で吹出口形状が自由自在。
多彩な空調演出に向けた薄型・高静圧タイプです｡

商品画像

  • 高さ300mmの薄型設計ながらも機外静圧最大200Pa※と、高い設置自由度を発揮（P71～160形）。
    ※P160形は140Pa。
  • ドレンポンプを標準搭載し、ドレントラップを不要化（P45～160形）。
    ※本体下面より最大700ｍｍまでドレンアップ可能。
  • 建築物衛生法※対応・・・ドレンパンの点検・清掃を大幅に簡略化できます（P45～160形）。
    ※月1回のドレンパン点検・清掃が義務付けられています。
  • 吹出温度の下限を設定し吹出温度の下がり過ぎを抑制する「吹出口温度制御下限設定」を標準装備。吹出口周辺の天井材の結露やカビの発生を抑えます。（現地設定）
  • 大空間でもムダなく必要なエリアだけを空調できる「スポット省エネ［吹出温度制御］（改装対応※1）」。（P45～160形）
※1.
本改装ではP45～160形のみ。システム設計や設置に制約条件があります。詳しくはお問い合わせください。

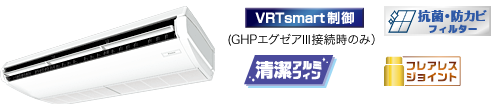

天井吊形

FGXHP-NA P36･45･56･71･80･90･112･140･160形

様々な室内形状にフィットする快適気流を演出。
高効率ファン＆モーターを搭載し、高い運転効率を実現。

商品画像

  • 空間の形状に応じて、最大15m※のロング気流＆最大60°のワイド気流が設置場所に合せて選べ、温度ムラを軽減。
    ※P160形の場合。
  • 省エネ性能を高める高効率なDCファンモーター、ファンを採用。
  • 圧迫感のない薄型＆シンプルフォルム。
  • 誰でも容易に手早くフィルターのお手入れができる「オートグリルキット」をご用意（別売品）。オートグリル用のワイヤレスリモコン（別売品）が必要です。

壁掛形

FGXAP-EB/MA P28･36･45･56･71形

可動域の広いルーバーを採用した小型・軽量化設計。
快適性と設置自由度を両立しました。

商品画像

  • オートスイング（上下）とワイド送風（左右）ですみずみまで快適。（P45～56形）
  • 細長い室内形状でも、すみずみまで気流を届ける「風量アップモード」を搭載。（P45～56形）
  • 本体下面より最大1000mmまでドレンアップできるドレンアップキットを別売品で用意。（P45～56形）

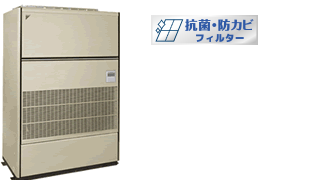

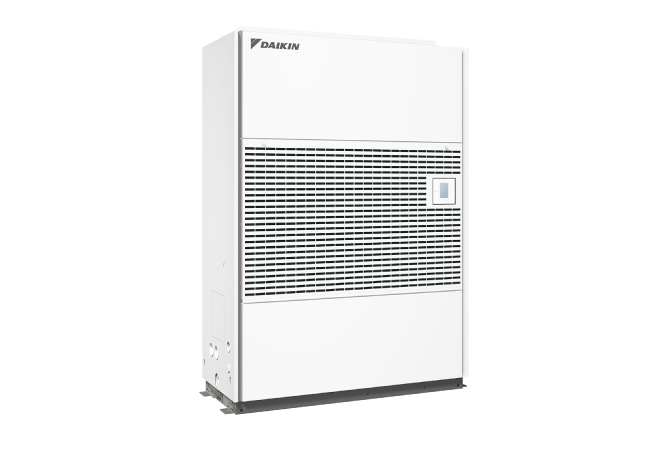

床置ダクト形

FGXVP-MAP140･224･280･450･560･775･1120･1600形受注生産品

工場や大型店舗などの大空間に適した大風量タイプ。
本格的なダクト送風から設置が容易な直吹きまで、多様な設置が可能です。

商品画像

工場全体の空調が必要なところに…

全体空調「標準モード」

従来の吸込温度で制御する方法で、全体空調に適しています。風量、機外静圧変更の場合は、プーリ変更による風量の変更が必要です。

イメージ図

生産ラインだけの空調が必要なところに…

ゾーン空調「スポット省エネモード」

吹出温度制御で冷えすぎを防ぎ、快適性をアップします。コントロールパネルからの現地設定とプーリ変更による風量の変更が必要です。

イメージ図

（注）
室内ユニットが1台接続の場合、「スポット省エネモード」が選択できます。
（注）
コントロールパネルによる、現地設定が必要です。

大量の換気を必要とするところに…

外気導入「外気処理モード」
（P140形を除く）

（注）
室内ユニットが1台接続の場合、「外気処理モード」が選択できます。

壁ビルトイン形

FGXWP-MCP140･224･280形受注生産品

壁面一体の薄形設計で、柱間のデッドスペースを利用する
省スペース・省メンテナンスタイプ。

商品画像

  • 壁の柱間のデッドスペースを利用して設置する省スペース性に優れた壁ビルトイン形。
  • 点検が前面から行える一方向メンテナンス方式。居室に入室をせずに廊下側から作業ができるので、執務への影響なしに作業が行え、テナント用としても適しています。

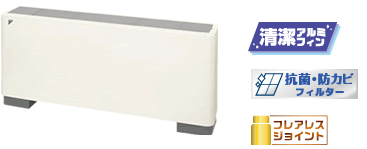

床置ローボーイ形

FXGLP-NBP28･36･45･56･71形

柔らかなデザインで窓際にフィット｡
採光が広く取れる低形設計で効果的なペリメーター処理が行えます｡

商品画像

  • 高さ600mmの低形設計で窓際設置でも採光スペースが広く取れます｡また､奥行きも222mmと薄く､省スペースな設置が可能｡
  • 配管接続口が下向きで､現地での床下配管取出しにも容易に対応｡

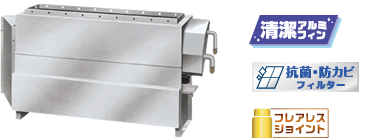

床置ローボーイ形埋込タイプ

FGXLMP-NBP28･36･45･56･71形

ペリカウンターに埋め込んで､インテリアに合せた本格的なペリメーター空調を実現します｡

商品画像

  • 現地のペリカウンター等に組込める､高さ609mm･奥行き218mmのコンパクトな埋込タイプ｡
  • 配管接続口が下向きで､現地での床下配管取出しにも容易に対応｡

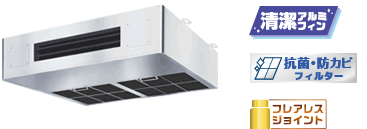

厨房用エアコン

FGXTP-NBP80･140形受注生産品

高温や油煙などの過酷な条件下に対応できる、厨房専用のエアコンです。

商品画像

商品図
  • 油煙を捕集するオイルミストフィルターに抗菌・防カビ処理を施し、厨房を衛生的に保ちます。
    ※フィルターは扱いやすい使い捨てタイプ。交換サイクルも、従来に比べて3倍長持ちするロングライフフィルターを採用。
  • ダクトを別売で用意。スポット空調により、適所に確実に快適な気流を届けます。

工場用エアコン天井吊形

FFGHP-MP140・224・280形受注生産品

タフネス設計でエアコン長持ち。

商品画像

  • 新銅合金伝熱管を採用し、従来銅管に比べて約3～6倍の耐食性を発揮します。
  • 天井吊形の室内ユニットだから床スペースをフル活用できます。
  • 高天井空間でも使用可能（エアコンは3.5m高さまで設置可能）。
  • 脚立なしでフィルターの取付け・取外しができ、メンテナンスが容易。（別売フィルターチャンバーが必要です）

外気処理エアコン天井埋込ダクト形

FGXMP-MGFP140･224･280相当形（1080･1680･2100m3/hタイプ）受注生産品

新透湿膜加湿器の搭載により、
高加湿能力を実現。

商品画像

  • 吹出口の温度制御により、室温同等の外気処理を行い、省エネ・高品質な空調を実現できます。
  • ガスヒートポンプエアコン室内ユニットとの同一系統への接続が可能。（接続条件については、お問い合わせください。）
  • 新透湿膜加湿器の搭載により、高加湿能力を実現。
  • 建築物衛生法※1対応・・・ドレンパンの点検・清掃を大幅に簡略化しました。
    ※1.
    月1回のドレンパン点検・清掃が義務付けられています。
    ※
    加湿運転は暖房モードと同時運転となるため、冷房専用系統に接続した場合、加湿機能は作動しません。
    ※
    設計条件、設置条件によっては湿度基準値を満足できない場合があります。室外空気が特に乾燥している場合や扉の開閉が多いなど気密性が良くない場合には注意が必要です。
    ※
    サーモオフ時は加湿能力が大きく低下します。

外気処理エアコン壁ビルトイン形

FGXWP-MCFP140･224･280相当形（1080･1680･2100m3/hタイプ）受注生産品

薄型設計で柱間のデッドスペースを利用した設置も可能な
省スペース・省メンテナンスタイプ。

商品画像

イメージ図
  • 吹出口温度を一定制御する事で、室温変化のない省エネ・高品質な外気取入れを実現。
  • 設計自由度に優れた高静圧タイプで、ダクトの長尺化はもちろん吹出口形状も自由自在。大型空間での快適な気流分布が容易に実現します。
  • 点検が前面から行える一方向メンテナンス方式。居室に入室せずに廊下側から作業が行えるため、テナント用としても適しています。
  • ガスヒートポンプエアコン室内ユニットとの同一系統への接続が可能。（接続条件については、お問い合わせください。）
    ※
    加湿運転は暖房モードと同時運転となるため、冷房専用系統に接続した場合、加湿機能は作動しません。
    ※
    設計条件、設置条件によっては湿度基準値を満足できない場合があります。室外空気が特に乾燥している場合や扉の開閉が多いなど気密性が良くない場合には注意が必要です。
    ※
    サーモオフ時は加湿能力が大きく低下します。

外気処理ユニット天井埋込ダクト形

VGMP-HAMP28･45･56相当形（500･750･950m3/hタイプ）受注生産品

多様な外気処理ニーズに対応できる
高機能・高自由度タイプ。

商品画像

  • 高能力でクリーンな自然蒸発式加湿器を搭載。
    ※冷房専用系統に接続した場合、加湿機能は作動しません。
  • 全熱交換換気と普通換気を効果的に使い分ける省エネ換気機能を搭載。
  • 別売の運転リモコン（BRC1G3）を取付ければ、単独運転も可能。
  • 給気過多と排気過多の2つのフレッシュアップ運転が選択でき、用途に応じた外気処理が可能。

「改装対応」でGHPに接続できます。

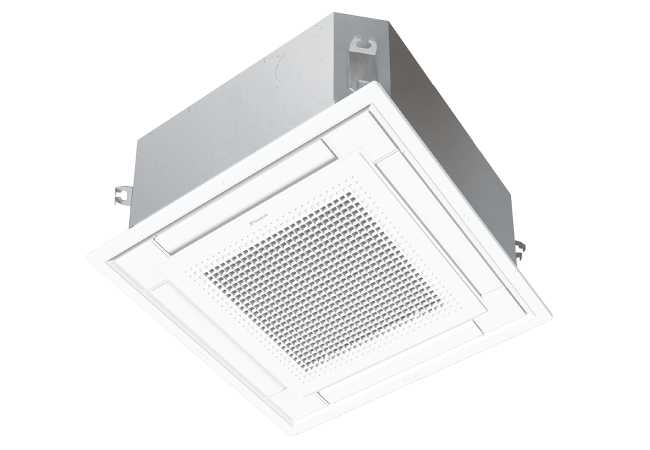

天井埋込カセット形
コンパクトマルチフロータイプスクエアカセット

改装対応

天井スペースが限られた場所でも、省スペース設置で4方向吹出しを展開できます。

P22・28・36・45・56形

天井埋込カセット形 ラウンドフロータイプ
天井埋込ダクト形コンパクトタイプ

改装対応

本体高さ245㎜の薄型設計でホテルの客室にも対応。メンテナンスのしやすさにもこだわりました。

P22・28・36形

天井埋込カセット形 ラウンドフロータイプ
壁ビルトイン形下吹出タイプ

改装対応

フリーアクセス床を利用して、快適なアンダーフロア空調が容易に行えます。

P140・224・280形

壁ビルトイン形下吹出タイプ

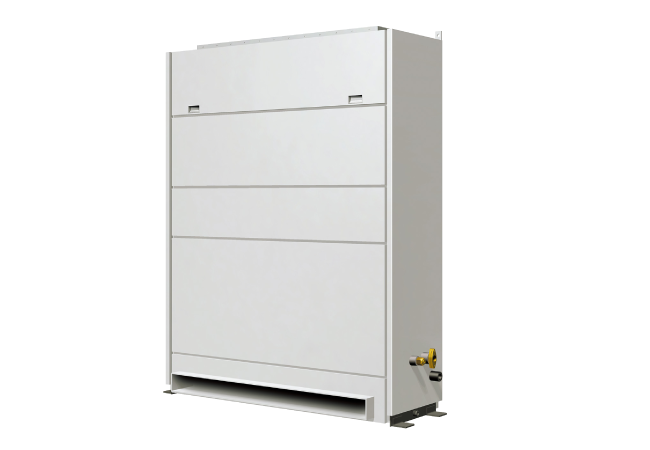

床置ダクト形ベルトレスタイプ

改装対応

ベルトやプーリーが不要なダイレクトドライブ方式で、省エネ、省施工、省メンテナンス。

P140・224・280・450・560形

床置ダクト形ベルトレスタイプ

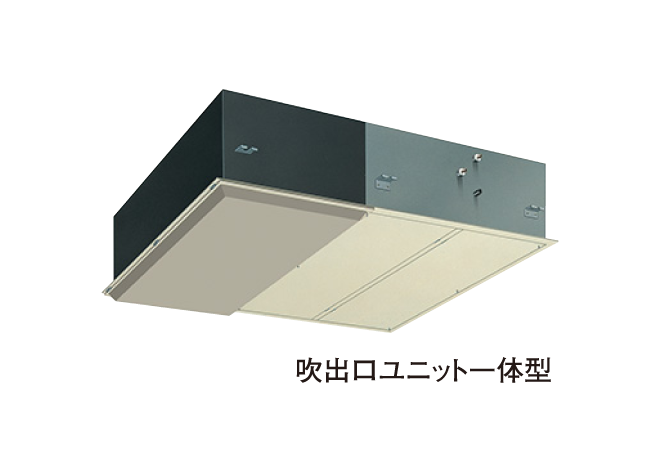

クリーンエアコン

改装対応

さまざまな業種で求められる高清浄度環境を手軽にお届けします。

吹出口ユニット一体型
P45・56・71形
吹出口ユニット分離型
P71形

クリーンエアコン

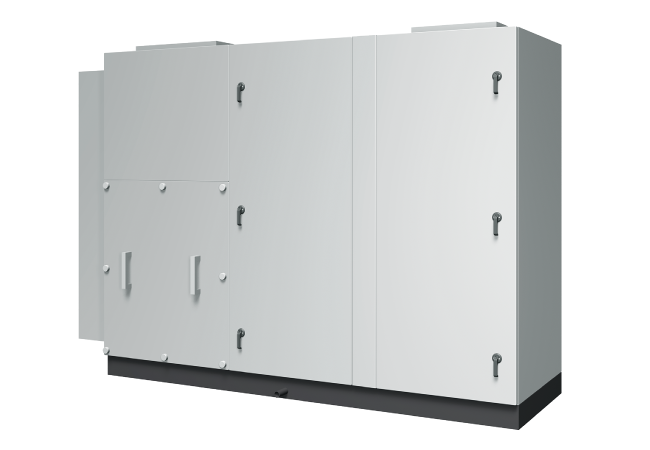

大風量外気処理エアコン

改装対応

大風量換気ニーズに応えるラインアップで、高品質な外気処理を実現します。

P500・670・850形

大風量外気処理エアコン

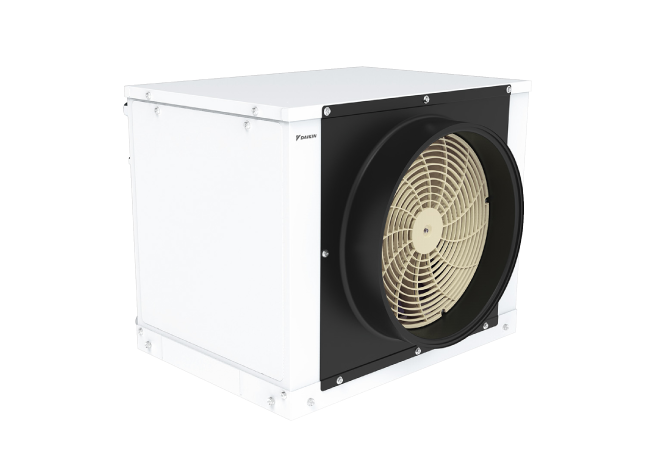

マルチキューブエアコン

改装対応

1台ごとの制御で大空間でのパーソナル空調を展開。ダクト工事不要で移設増設も簡単です。

P28形

マルチキューブエアコン

詳細については別途営業窓口までお問い合わせください。
