設備用・工場用エアコン

工場用ZEAS(天井吊形)

工場用ZEAS(天井吊形) 高効率インバーターで省エネ運転、タフネス設計でエアコン長持ち
設備用ZEAS(冷暖房兼用) フリーアクセスフロア(床下)から吹き出す電算機室専用のエアコン

空冷/ 冷暖房兼用/ セパレート形 【天井吊形】

こんな工場におススメ

機械、金属、輸送機、食品工場など下記環境に

業種 主製品
機械製造工場 一般産業用機械、建設・金属加工機械、自動車関連、自転車、船舶
食品製造 パン、菓子、水産、飲料水、飼料
パルプ、紙製品製造 パルプ、紙
窯業、土石製品製造 ガラス、セメント、セラミック製品
(注)
有機溶剤、腐食ガス(酸、アンモニア、硫黄化合物等)、アルカリ性雰囲気などでの使用は不可。

オイルミスト環境(2.0mg/m3 以下)

  • 切削油または研削油の立ち込める場所
  • 食用油のミストが立ち込める場所

粉塵環境

  • 金属粉、研削材、小麦粉、化学調味料、紙屑、木材チップ、セメント類の粉塵が立ち込める場所

主な特長

冷媒温度コントロール機能搭載

ダイキンならではの「冷媒温度」カスタマイズで用途に合わせた「風」を作り出す。

詳しくはこちら

『新銅合金伝熱管』を採用し、耐食性が約3~6倍に!

リン脱酸銅に特殊添加物を加えた「新銅合金伝熱管」は、従来銅管のもつ伝熱特性を変化させずに、オイルミスト環境での耐食性の大幅向上化を実現。従来銅管に比べて約3~6 倍の耐食性を発揮します。

耐食性の向上割合はオイルミスト濃度、運転時間によって大きく変化します。

高い省エネ性で電力消費の削減に貢献

マイクロチャネル熱交換器の採用※1で、APF値がグリーン購入法調達基準値、および省エネ基準値をクリア※2。エネルギーコスト削減に貢献する、省エネインバーターエアコンです。

※1.
SZFYHP140KAを除く。
※2.
P140、P224、P280形(P280形はペアタイプ)
(JRA4048:2006に基づく値による。詳細はWEBカタログ巻末の補足資料をご参照ください。)

天井吊室内機だから床スペースをフル活用

  • 室内機を工場の中央部にも設置が容易です。
  • ツイン個別マルチで室内機を効果的に分散設置すると、快適性がさらに向上します。(REFNET ジョイント(別売)が必要です)

高天井空間でも使用可能(エアコンは3.5m 高さまで設置可能)

大きな設備機器があり、天井が高い工場に設置しても、暖房時に温風を床面まで確実に送風。

注)電動にて稼動する水平羽根は3 枚中、下方2 枚のみです。

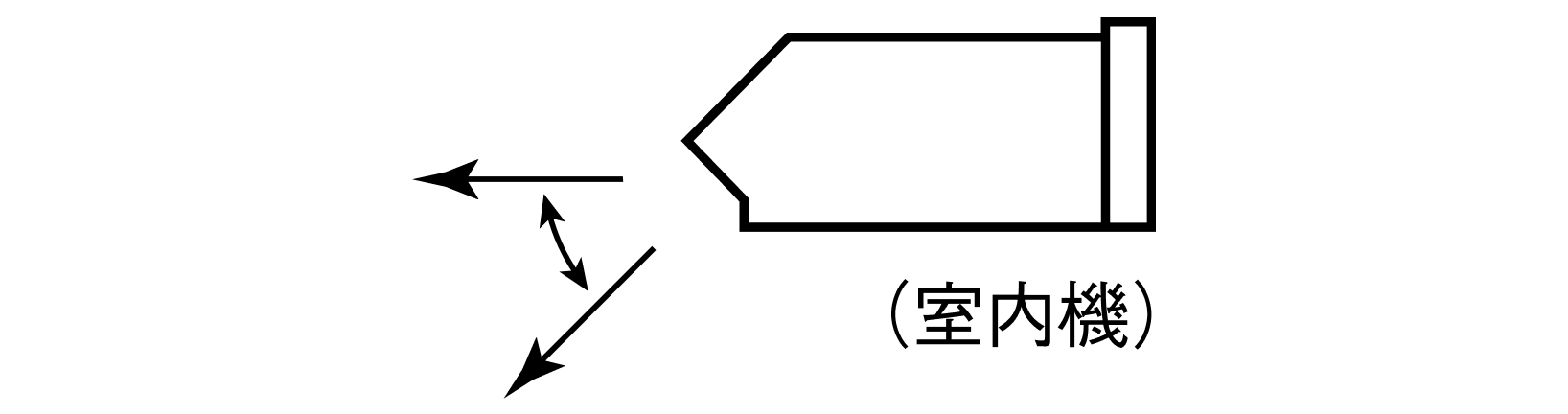

オートスイング運転

0°~45°の範囲でオートスイングします。

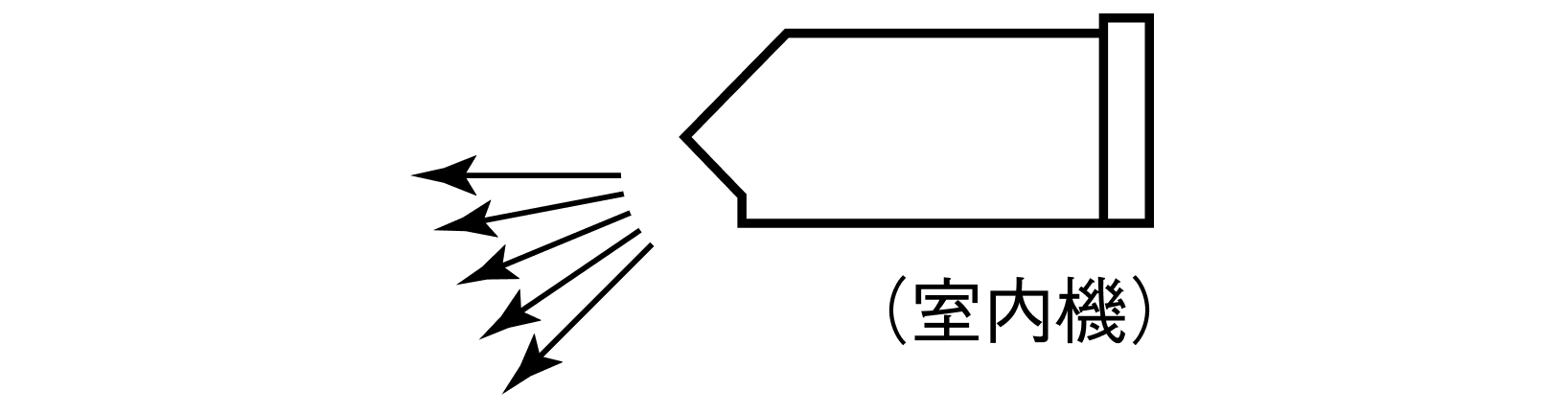

吹出角度5 段階設定

吹出方向が5段階にセットできます。

室内中温域での能力アップが可能(現地設定)

設定温度により蒸発温度を自動で変更することで、室内温度が低い場合でも能力を向上させることが可能。

現場に合わせて選べる3種類のフィルター(別売)、メンテナンスも容易です(別売フィルターチャンバが必要です)

フィルターの種類 工場内オイルミスト濃度の目安 メンテナンス回数の目安
ロングライフフィルター(手動昇降式) ~0.5mg/m3 2回/年(洗浄再使用が可能)
オイルミストフィルター(手動昇降式) 1.0~2.0mg/m3
オートロールフィルター(自動巻取式) ~0.5mg/m3 1回/3年(使い捨てタイプです)

受注生産品

オートロールフィルター(自動巻取式)

オートロールフィルターご採用時は、納入前に出荷工場で室内機本体の改装が必要です。但し、フィルターチャンバーユニット(必須別売品:受注生産品)は別途手配となります。(室内機本体の改装には含まれません。)納期についてはお問い合わせください。

塵埃濃度が0.5/m3(通常工場雰囲気)の場合です。塵埃濃度や運転時間によりメンテナンス回数は変わります。
注)
オートロールフィルターはオイルミスト濃度が高いところでの使用は避けてください。

工場内オイルミスト濃度と雰囲気

オイルミスト濃度 雰囲気
0.2mg/m3 ほとんど影響がない
0.5mg/m3 うっすらかすむ(照明にすかすと、かすんでいることが判る)
1.0mg/m3 曇っていることがすぐに判る
2.0mg/m3 視界が悪い
  • 本体を吊ったままでフィルターを外して背面よりコイル洗浄が可能で、洗浄所要時間は約1 時間に短縮化。
  • 脚立なしでフィルターの取外し・取付けができる便利な手動昇降式。(ロングライフフィルター、オイルミストフィルターに適用)

フィルター取外し要領

オートロールフィルターの取外し、取付けは脚立に登っての作業となります。(交換所要時間は15 分です)

手前側の鎖を10cm 程度下方に引くとチャンバーからフィルターが外れます。

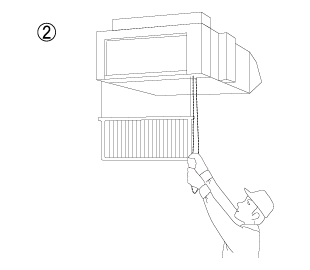

鎖から手をゆるめてフィルターの下降速度を調節しながら、ゆっくりと降ろしてください。

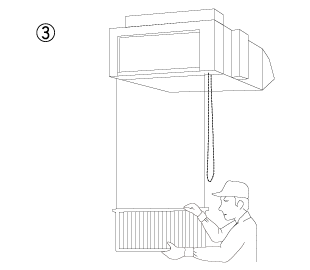

下まで降りたらフィルター上部のローレットネジをゆるめて上枠からフィルターを外してください。

ファンアッセンブリーの一括側面取出しが可能。(左側面)

鎖の長さを伸ばすことはできません。

制約の少ない設置自由度と優れた施工性を発揮

  • 配管長165m で、大規模工場にも余裕の対応。
  • 高静圧室外機で様々な設置場所への柔軟な対応が可能。
  • コンパクト設計の室外機で、階高の低いベランダでも容易に設置可能。
  • 室外機の集中ドレン対応が可能。(別売置台用ドレンパンが必要です)

節電にも配慮した「i- デマンド機能」

  • 電力消費量の制限は13 段階できめ細かく設定可能。お客様の使用状況に合わせたピーク消費電力カットが可能です。
注)
  • 室外機側の基板での設定となります。
  • デマンドには外部制御アダプターが系統毎に1 つ必要です。

冷媒漏えい検知機能で空調設備の管理の手間を軽減

冷媒漏えいを検知した際に、メール等で管理者に通知します。
(アシスネットサービス、DK-CONNECTとの有償契約が必要)

SZFYHP140KAを除く

主機能および別売・改装対応比較

WEBカタログでみる
改装機への別売品組込み可否については、弊社営業窓口までお問い合せください
