仕様（スペック）

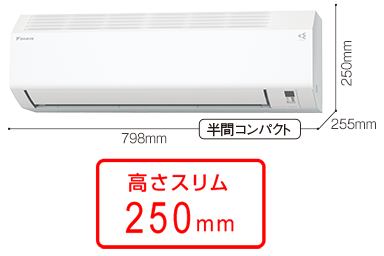

室内機
ホワイト(-W)(N9.5)
室外機・リモコン
2.2・2.5kW
カラー：ホワイト（5Y 7.5/1）
2.8・3.6kW
カラー：ホワイト（5Y 7.5/1）
4.0・5.6kW
カラー：ホワイト（5Y 7.5/1）
かんたんダイレクトリモコン

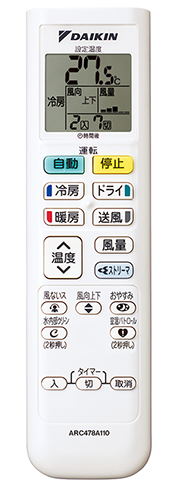

リモコン
部品番号
ARC478A110
- リモコンホルダーは付属していません
- ( )内は突起物の寸法です。
機能
公益財団法人
日本デザイン振興会
2020年度グッドデザイン賞受賞
（住宅設備機器部門）
受賞対象機種：Eシリーズ
（2024年モデル）
公益財団法人
日本デザイン振興会
2020年度グッドデザイン賞受賞
（住宅設備機器部門）
受賞対象機種：Eシリーズ
（2024年モデル）
- 室外機の吸い込み温度。冷房・暖房能力を保証するものではありません。冬の環境において霜の付着量が多くなる場合は、暖房を止めて霜取り運転を行う場合があります。
待機電力 約1W
一般社団法人日本電機工業会の自主基準に基づく待機時消費電力測定値（定格冷房時）。コンセント等に差し込み後、運転をしない状態で30分経過後に測定。エアコンは待機状態でも微量の電力を消費します。長時間使用しないときは、電源プラグをコンセントから抜くことを推奨します。
「入タイマー」「室温パトロール」設定時、ネットワーク通信中は、約10Wの電力を消費します。
畳数で調べる
お部屋の広さ | 6畳程度 | 8畳程度 | 10畳程度 | 10畳程度 | 12畳程度 | 12畳程度 | 14畳程度 | 14畳程度 | 18畳程度 | 18畳程度 |
|---|---|---|---|---|---|---|---|---|---|---|
冷暖房時のめやす※1 | 2.2kW | 2.5kW | 2.8kW | 2.8kW | 3.6kW | 3.6kW | 4.0kW | 4.0kW | 5.6kW | 5.6kW |
機種名（総称） | S224ATES-W | S254ATES-W | S284ATES-W | S284ATEV-W | S364ATES-W | S364ATEV-W | S404ATEP-W | S404ATEV-W | S564ATEP-W | S564ATEV-W |
室内機 | F224ATES-W | F254ATES-W | F284ATES-W | F284ATEV-W | F364ATES-W | F364ATEV-W | F404ATEP-W | F404ATEV-W | F564ATEP-W | F564ATEV-W |
室外機 | R224AES | R254AES | R284AES | R284AEV | R364AES | R364AEV | R404AEP | R404AEV | R564AEP | R564AEV |
低温暖房能力※2 | 2.8kW | 3.0kW | 3.4kW | 3.7kW | 3.8kW | 3.9kW | 5.3kW | 5.3kW | 6.5kW | 6.5kW |
電源 | 単100V 15A | 単100V 15A | 単100V 15A | 単200V 20A | 単100V 20A | 単200V 20A | 単200V 20A | 単200V 20A | 単200V 20A | 単200V 20A |
電源タイプ | 室内電源タイプ | 室内電源タイプ | 室内電源タイプ | 室外電源タイプ | 室内電源タイプ | 室外電源タイプ | 室内電源タイプ | 室外電源タイプ | 室内電源タイプ | 室外電源タイプ |
プラグ形状 |  | | | 直結 |  | 直結 |  | 直結 | | 直結 |
冷媒配管接続径 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 | 液φ6.4・ガスφ9.5 |
配管長 | 長尺配管20m（チャージレス15m☆） | 長尺配管20m（チャージレス15m☆） | 長尺配管20m（チャージレス15m☆） | 長尺配管20m（チャージレス15m☆） | 長尺配管20m（チャージレス15m☆） | 長尺配管20m（チャージレス15m☆） | 長尺配管20m（チャージレス15m☆） | 長尺配管30m（チャージレス15m☆） | 長尺配管20m（チャージレス15m☆） | 長尺配管30m（チャージレス15m☆） |
最大高低差 | 15m | 15m | 15m | 15m | 15m | 15m | 15m | 20m | 15m | 20m |
| 暖房 | ||||||||||
畳数のめやす | 5～6畳 | 6～8畳 | 8～10畳 | 8～10畳 | 9～12畳 | 9～12畳 | 11～14畳 | 11～14畳 | 15～18畳 | 15～18畳 |
能力（kW） | 2.2 | 2.8 | 3.6 | 3.6 | 4.2 | 4.2 | 5.0 | 5.0 | 6.7 | 6.7 |
消費電力（W） | 470 | 635 | 890 | 890 | 1,190 | 1,190 | 1,410 | 1,410 | 1,880 | 1,880 |
| 冷房 | ||||||||||
畳数のめやす | 6～9畳 | 7～10畳 | 8～12畳 | 8～12畳 | 10～15畳 | 10～15畳 | 11～17畳 | 11～17畳 | 15～23畳 | 15～23畳 |
能力（kW） | 2.2 | 2.5 | 2.8 | 2.8 | 3.6 | 3.6 | 4.0 | 4.0 | 5.6 | 5.6 |
消費電力（W） | 580 | 720 | 780 | 780 | 1,180 | 1,180 | 1,370 | 1,370 | 2,070 | 2,070 |
消費電力量 | 506kWh | 575kWh | 640kWh | 635kWh | 974kWh | 981kWh | 1,081kWh | 1,081kWh | 1,470kWh | 1,470kWh |
消費電力量 | 211kWh | 240kWh | 273kWh | 278kWh | 416kWh | 409kWh | 463kWh | 463kWh | 648kWh | 648kWh |
消費電力量 | 717kWh | 815kWh | 913kWh | 913kWh | 1,390kWh | 1,390kWh | 1,544kWh | 1,544kWh | 2,118kWh | 2,118kWh |
【省エネ基準】 | 2027年 87% | 2027年 87% | 2027年 87% | 2027年 87% | 2027年 74% | 2027年 74% | 2027年 74% | 2027年 74% | 2027年 79% | 2027年 79% |
通年エネルギー | 5.8 | 5.8 | 5.8 | 5.8 | 4.9 | 4.9 | 4.9 | 4.9 | 5.0 | 5.0 |
【冷媒】種類 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 |
【冷媒】封入量 | 0.48 | 0.52 | 0.65 | 0.65 | 0.65 | 0.65 | 0.60 | 0.60 | 0.83 | 0.83 |
地球温暖化係数 | 675 | 675 | 675 | 675 | 675 | 675 | 675 | 675 | 675 | 675 |
☆配管長さがチャージレス長さを超える場合、20g/mの冷媒追加充填をおこなってください。
- お部屋の畳数は、木造南向き（洋室・和室）の場合です。お部屋の条件を考慮して選ぶ必要がありますので、冷暖房負荷計算が必要となります。詳しくは販売店にご相談ください。
- 低温暖房能力は、外気温2℃時。
- 写真、イラストはイメージです。
