  4. 工場、体育館、整備場などの暑熱対策に 大空間向けエアコン マルチジェット

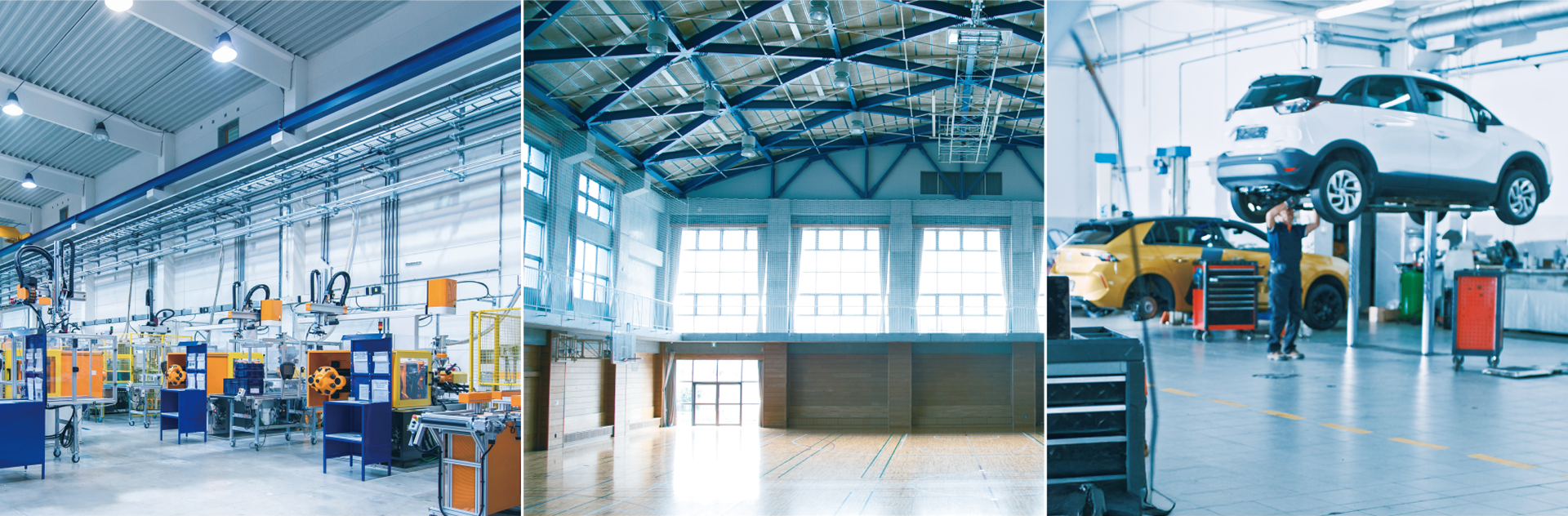

工場、倉庫、体育館、整備場などの暑熱対策に。20m先でも、風速約1m/s※1の大風量!(整流板搭載)
工場、倉庫、体育館、整備場などの暑熱対策に。20m先でも、風速約1m/s※1の大風量!(整流板搭載)
20m先でも、風速約1m/s※1の大風量!(整流板搭載)

大風量&整流板で風が拡散せず、
遠くのエリアまで快適

※1.
風速は周囲に障害物が無い場所での送風運転における測定結果(最大値相当)です。設置場所によっては周辺環境の影響を受け、風速が小さくなります。
値は保証値ではありません。

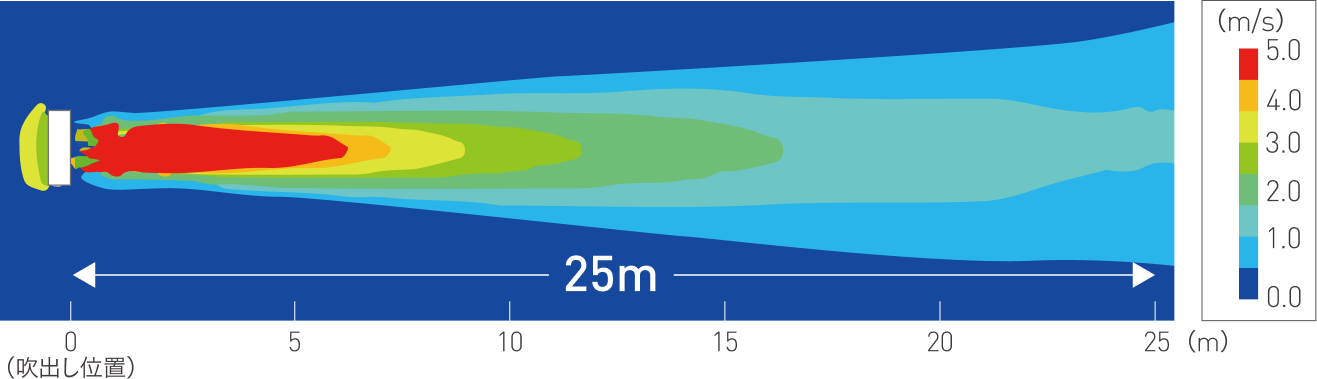

《気流シミュレーション結果》製品上面から見た風速分布※2

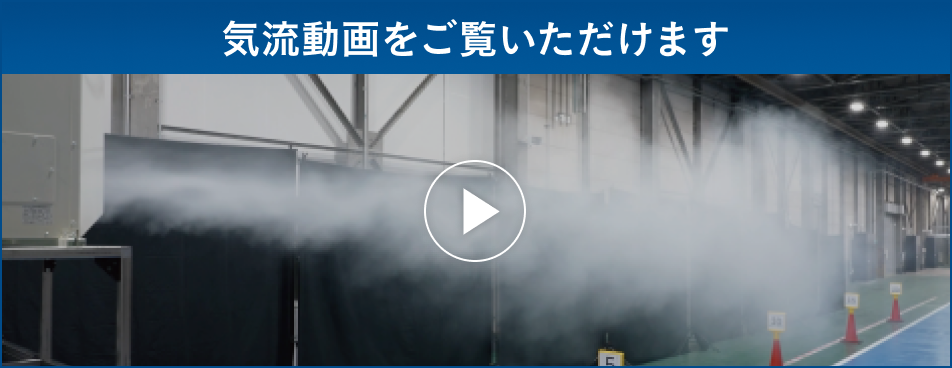

気流動画をご覧いただけます
※2.
温調モード:送風時

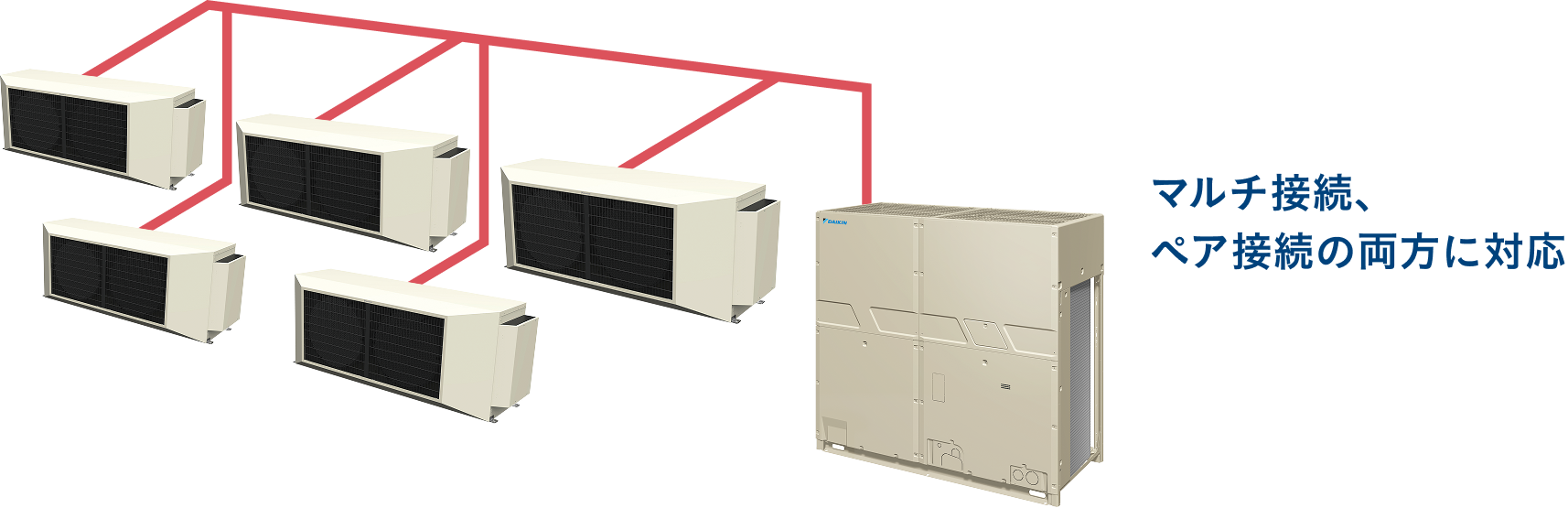

室内機は1台から5台まで
マルチ接続可能※3

物件規模に合わせた
最適な選定が可能です。

※3.
接続可能台数は室外機容量で異なります

蒸し暑い室内でも、しっかり運転

発熱が大きい機器を使用している工場や、シャッターの開閉で高温高湿度の外気が入ってくる工場や倉庫でも、しっかり快適に冷房運転ができます。

お客様の声

工場

約300℃の高温機器を使う作業場でも、大風量の風がしっかり届き、熱中症対策と作業環境の改善ができました。

外気温38℃クラスの日でも、工場内の作業が止まることなく進んでいます。湿度が下がり、空間全体がカラッと快適になりました。

倉庫

20℃設定でしっかり冷たい風が手元まで届きます。頭上のデッドスペースに設置でき、作業動線を一切邪魔しません。

室内野球練習場

以前は暑さで20球ほどの打撃練習が限界でしたが、今は最後まで集中して打ち込めます。練習の質が上がりました。


ダイキンなら!
設置時・運用時のお困りにも対応

快適

せっかく設備導入したんだから、
快適に使いたい…

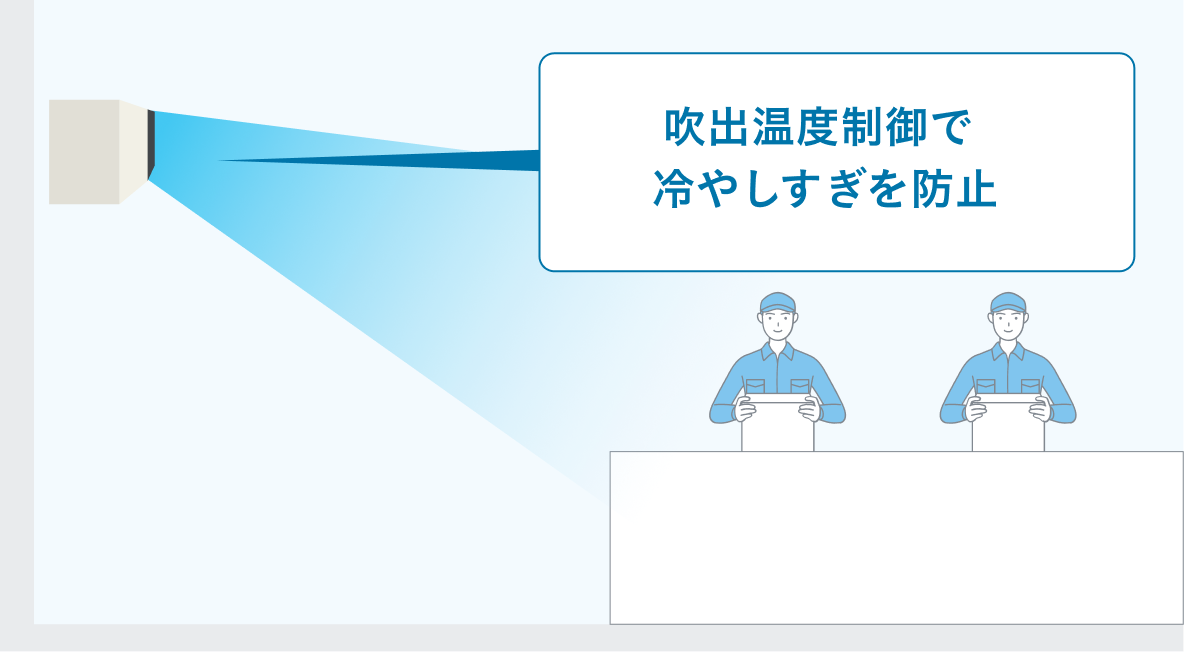

吹出温度制御で、より快適に!

吸込温度制御に比べ、設定温度に合わせて能力をコントロールし、冷やしすぎを防止します。

注.
吹出温度制御設定には制約事項があります。詳細はWEBカタログ「吹出温度制御設定 制約事項」をご確認ください。

管理

他の空調機器と制御系統が分かれてしまい、管理が煩雑になる…

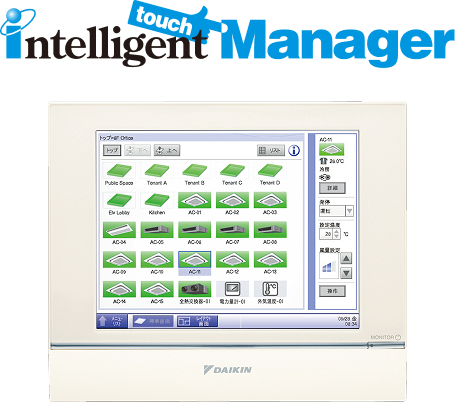

集中機器に対応

事務所系統設備や、ダイキン空調機を一括管理します。

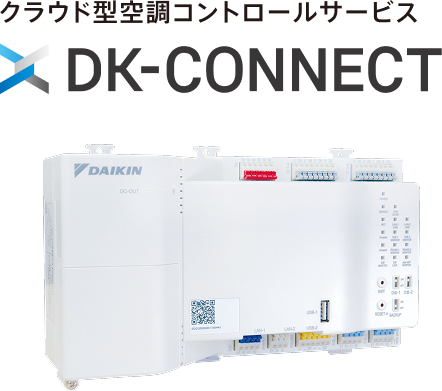

DK-CONNECT

遠隔から空調・照明などの設備の一元管理が可能です。

遠隔監視も可能

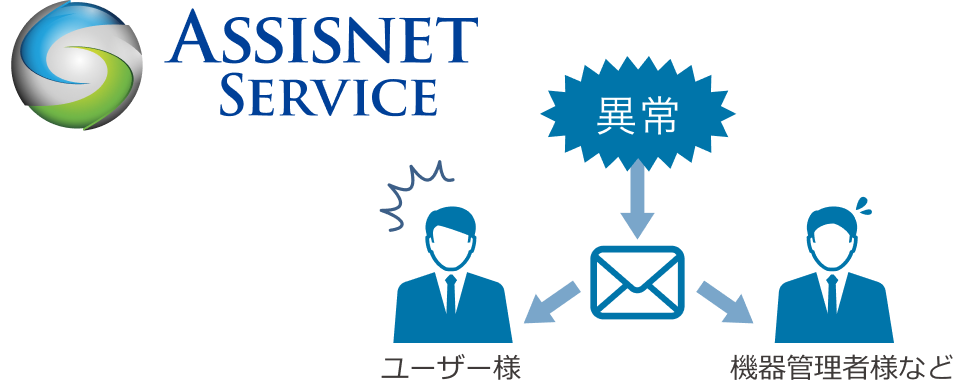

アシスネットなどのサービスご利用で機器の異常をメールでお知らせします。さらに面倒なフロン簡易点検も自動化※4できます。

アシスネットサービス

365日 異常をチェック不在時のトラブルや故障にも素早く対応

※4.
オプション機能

設置

設置する場所を、新しく用意するのが難しい…

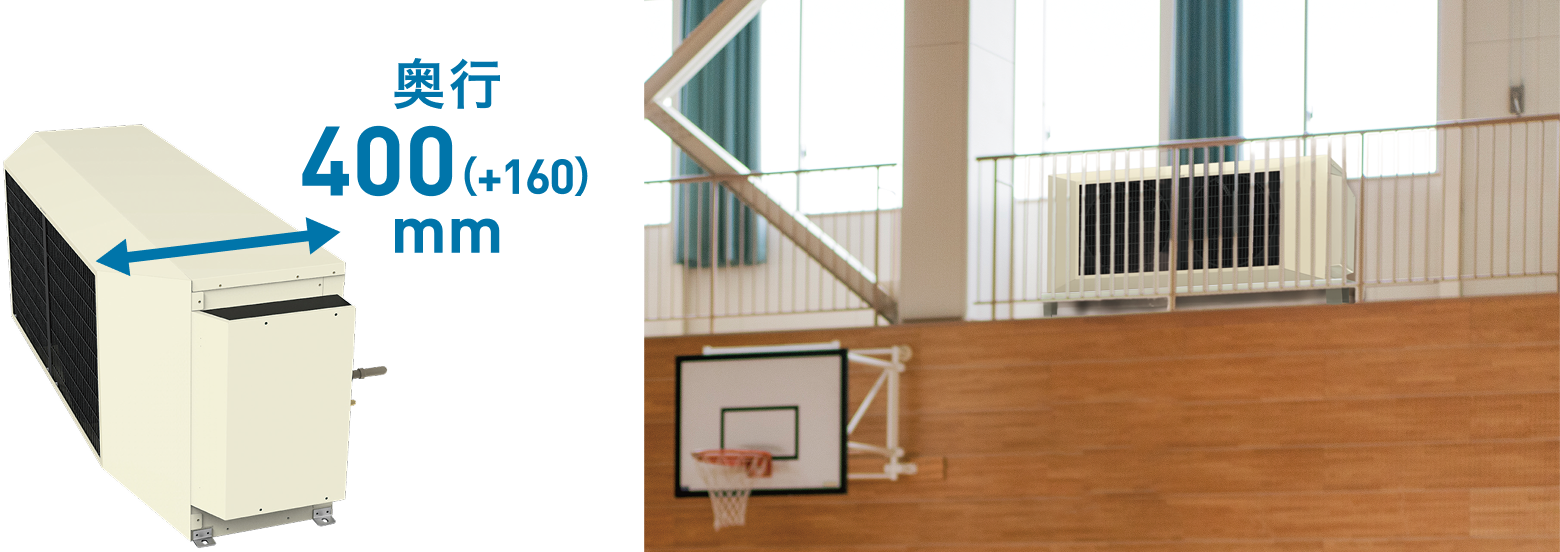

薄型仕様で体育館の
キャットウォークにも設置可能

狭いスペースに設置可能なので、体育館への新設でも設置場所に困りません。

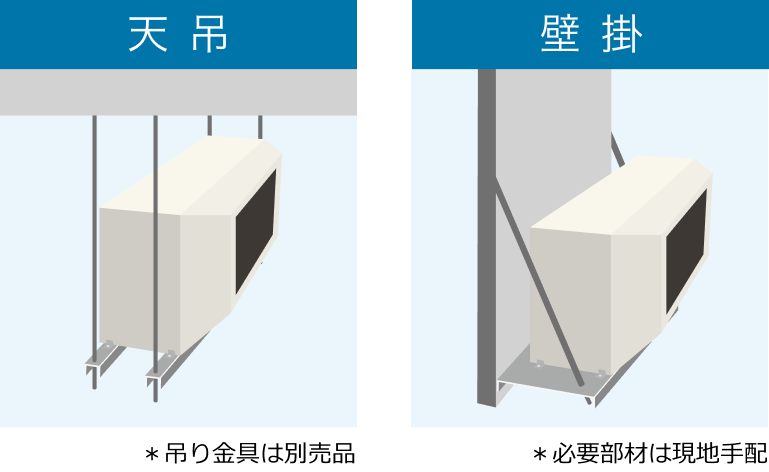

天吊、壁掛設置が可能※5

工場や整備場でも、天井や壁の空きスペースを有効活用できます。

※5.
吊り金具は別売品、壁掛設置の必要部材は現地手配となります。

設置環境に合わせて、気流を最適化

吹出口ごとに風向調整が可能

風向調整グリル/KDGZA280 別売品
  • 風向調整羽根は手動で角度調整が可能です。<両方向に最大45°まで可動>
  • 両端の羽根は、結露抑制、能力確保のため両方向に最大10°の可動に制限しています。
  • 風向調整グリルは後付け設置が可能です。

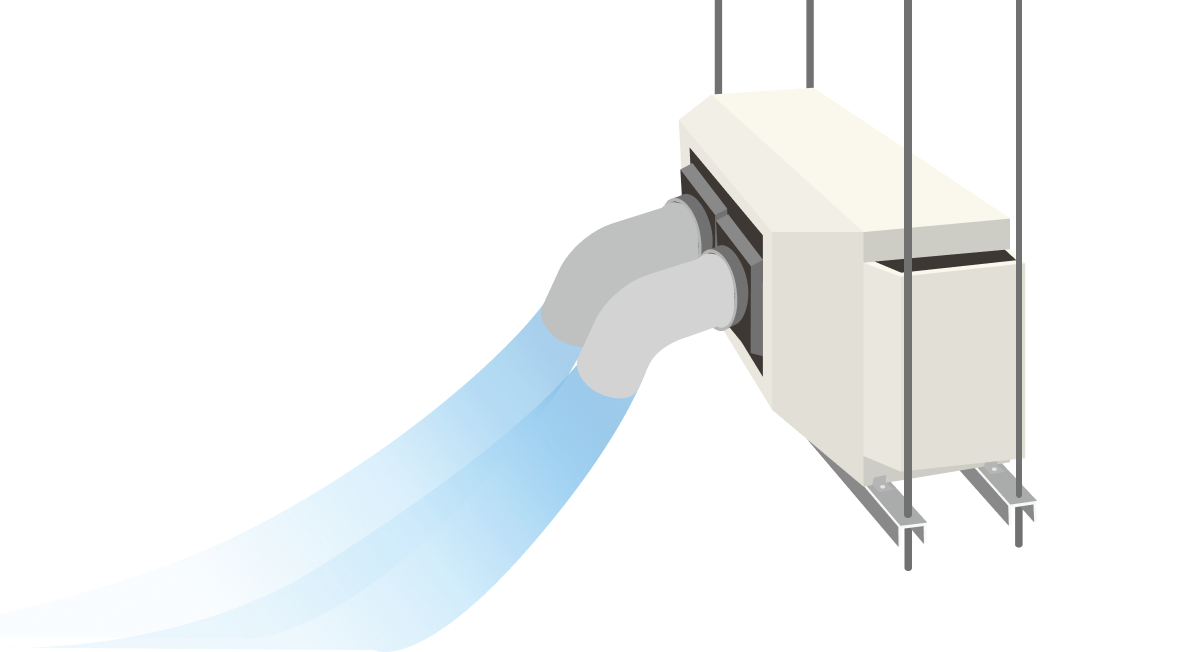

吹出口を延長し、必要な場所へ気流を届ける

延長ダクトセット/KCD-450D1S 別売品
*1台あたり2セット必要です
吹出口アダプター/KDFZ45A280 別売品
  • ダクトはφ450、長さ1m。
  • 防露テープ(K-KCB2B80 別売品)の貼り付けで、結露を抑制します。

運転可能温度範囲

冷房運転

室内吸込温度 14〜28℃WB

暖房運転

室内吸込温度 15〜27℃DB
注.
外気温度範囲は、各室外ユニットの運転可能温度範囲によります。
注.
冷房運転時、吸込空気の相対湿度が高い場合、温度差がつきにくくなります。

接続容量

吸込温度制御設定 吹出温度制御設定※6
熱源選定時のマルチジェット1台あたり容量 35kW
接続
可能
機種
室外ユニット ・VRV7 Xシリーズ
・VRV7 X高COPシリーズ
・VRV7 Aシリーズ
・R32machiマルチ
・冷暖フリーVRV7 RXシリーズ
・冷暖フリーVRV7 Rシリーズ
・VRV7 Xシリーズ
・VRV7 X高COPシリーズ
・VRV7 Aシリーズ
・R32machiマルチ
室内ユニット 混在あり 混在不可
室内ユニット接続容量範囲 70〜130%※7
注.
水熱源VRV Wシリーズの接続については弊社担当営業にお問い合わせください。
※6.《吹出温度制御設定 制約事項》
  • 同一系統の室内機を全て吹出温度制御設定にしてください。(設定方法は、据付説明書をご確認ください。)
  • 同一系統の室内機は全て同一空間に設置してください。吸込み空気の温度差により、吹出温度のズレが生じやすくなります。
  • 吹出温度の設定値が各室内機で同一温度でない場合、サーモON/OFFのタイミング、頻度に偏りが生じやすくなります。
  • 風量が各室内機で同一風量でない場合も、吹出温度のズレが生じやすくなります。
  • 吸込温度条件、室内機の運転容量によっては吹出温度が設定値にならない場合があります。
    また、環境(温湿度・設置状況)によっては設定温度から5℃程度ズレが生じる場合もあります。
  • 外気条件や機械保護制御のため吹出温度が設定温度に対して上下する場合があります。
  • 暖房時は吸込温度が22℃を超えるとサーモオフします。必要に応じて吸込温度制御に変更、
    もしくはリモートセンサー(別売品)をご使用ください。
  • VRT smart制御、マルチ冷媒温度制御不可

※7.VRV7 X高COPシリーズと接続の場合、接続容量下限は85%となります。


合計容量や屋外の設置環境に合わせて選べる室外機バリエーション

吹出温度制御設定可能シリーズ

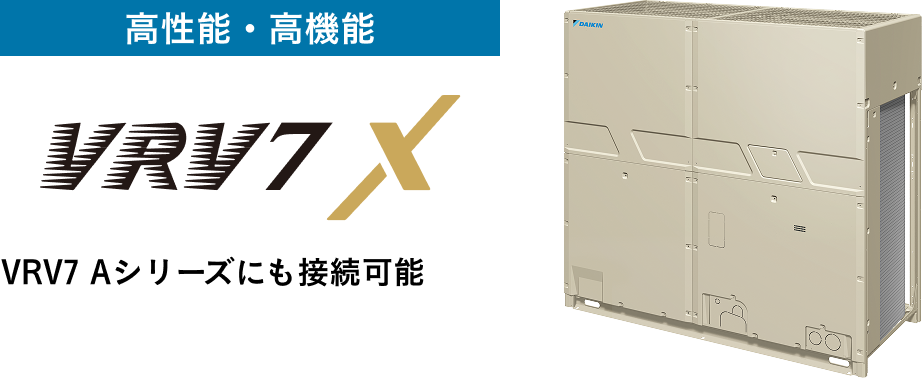

高性能・高機能シリーズ VRV7 Xシリーズ。VRV7 Aシリーズにも接続可能

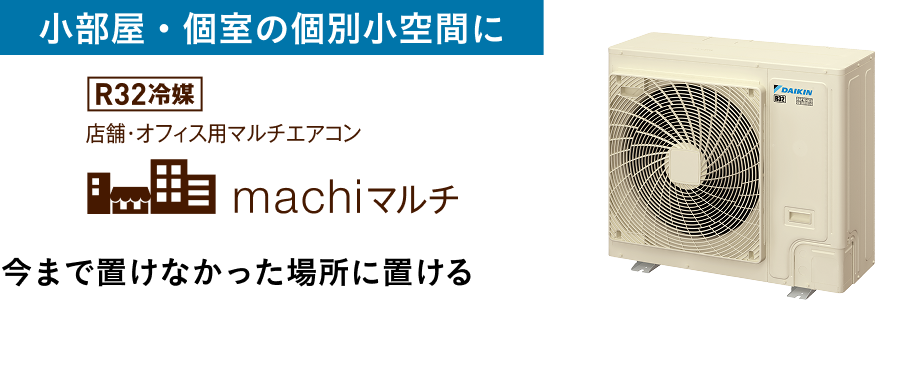

小部屋・個室の個別小空間に店舗・オフィス用マルチエアコン R32冷媒 更新用machiマルチ。今まで置けなかった場所に置ける。

下記シリーズとの組み合わせ時は、吹出温度制御設定は不可

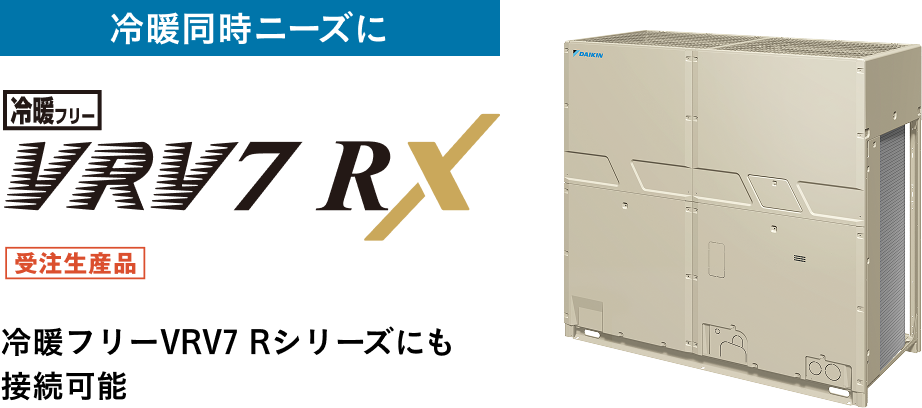

冷暖同時ニーズに冷暖フリーVRV7 RXシリーズ(受注生産品)。冷暖フリーVRV7 Rシリーズにも接続可能
水配管を利用して展開できる 水熱源VRV W(受注生産品)。長尺化が容易な水配管で高層ビルや地下街に展開しやすい

各種室内ユニットとの混在設置も可能

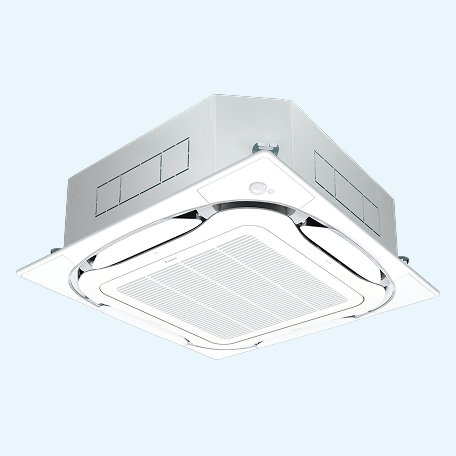

天井埋込カセット形 S-ラウンドフロータイプ

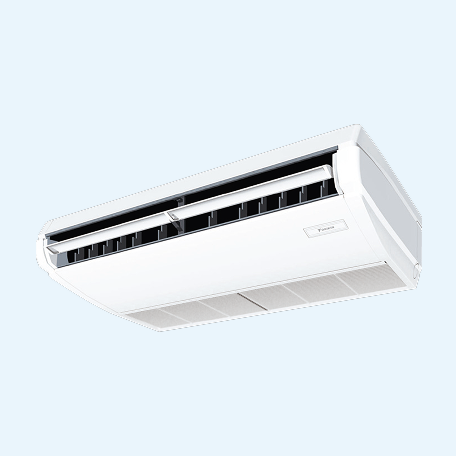

天井吊形

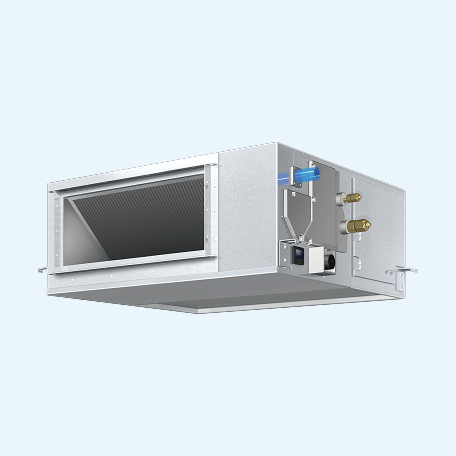

天井埋込ダクト形

注.
マルチジェット以外の室内ユニットとの混在設置時、吹出温度制御設定は不可。
注.
上記室内ユニット以外にも、組み合わせ可能な室内ユニットをご用意しています。

標準仕様および外形図

WEBカタログでみる(3.22MB)

接続する室外機は業務用マルチエアコンとなります。
詳しくは業務用マルチエアコン(ビル用マルチ)サイトを
ご覧ください。
