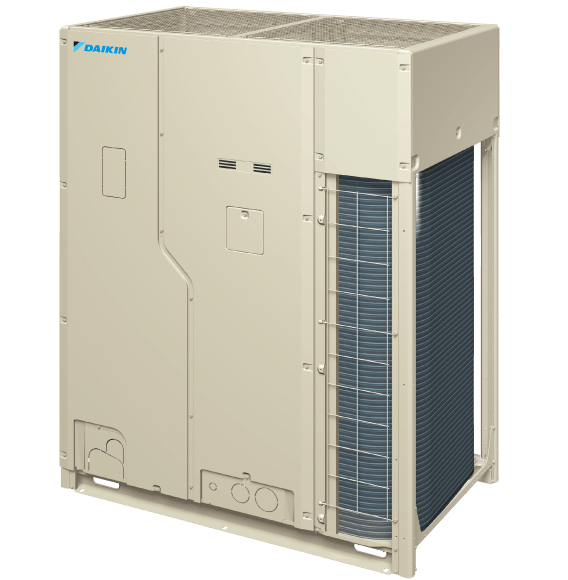

BCPにも対応した耐久性の高い室外機

「いざ」という時に心強いタフネス設計

実験動画はコチラ

---

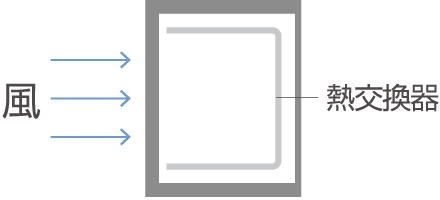

室外ユニット上面からの断面イメージ

前方からの風を想定

前方に60m/s相当の風に値する力を加えても倒れない。

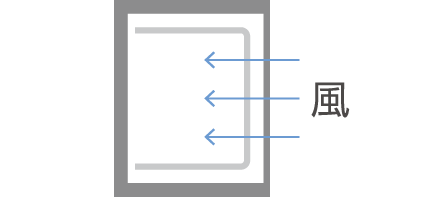

内側からの風を想定

前板に60m/s相当の風に値する力を加えても外れない。

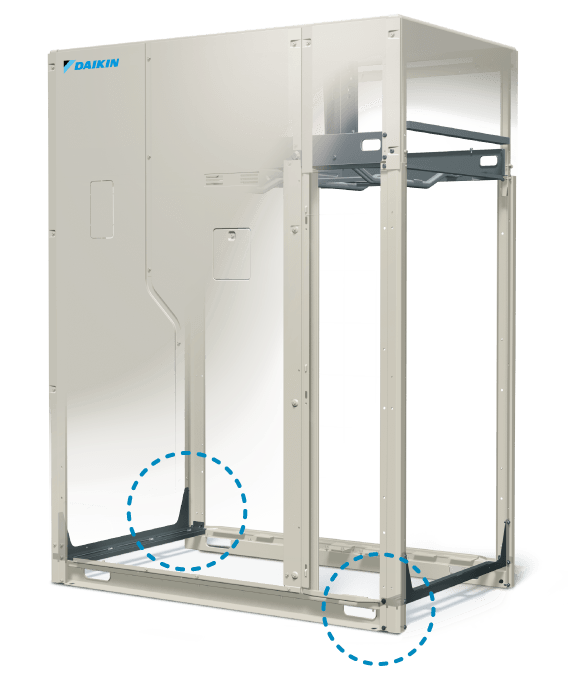

ひずみにくい骨組みで、転倒や破損を防止

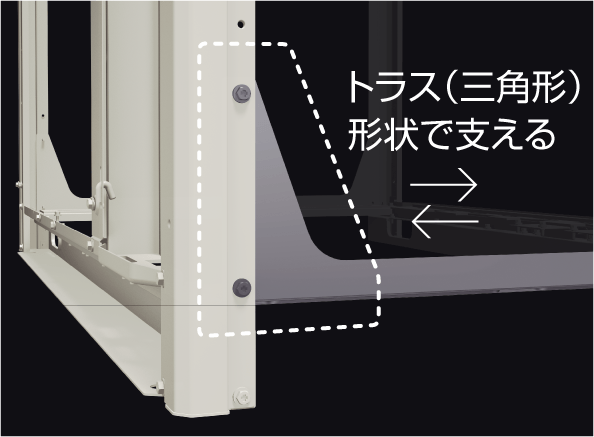

前後のゆれを抑制

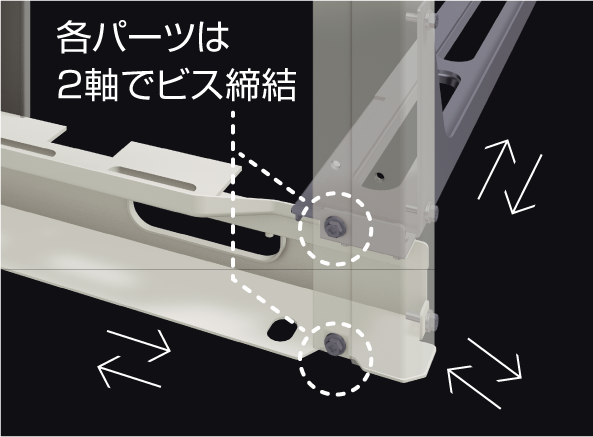

様々な角度からのゆれを抑制

施工のしやすさに配慮した、機能的なデザイン

前面は上まで突き通る1枚のパネルに。余計な目地を減らし、スマートで先進的な外観へ進化。
また、前板取外し作業などをしやすくするため、機能面からもデザインを追求しました。

据付け作業を軽減

※1.

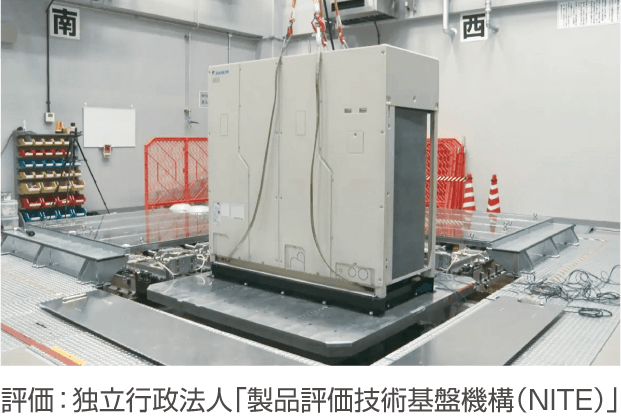

東日本大震災最大震度を記録した地域（宮城県栗原市）の地震波形を再現した振動試験を実施。震度7相当のゆれに対して、冷媒系統・電気系統に問題がなく運転可能であることを確認しました。●地震規模は震度だけでなく、ガル（加速度）や固有周期によって異なります。地震発生後は室外ユニットの点検をお願いします。

※2.

風速60m/s相当の力を加える実験を実施し、転倒や部品に破損がないことを確認しました。（地上のコンクリート面または、同等以上の強度を持つ据付面に設置すること）

高い省エネ性

省エネ性もさらに追及

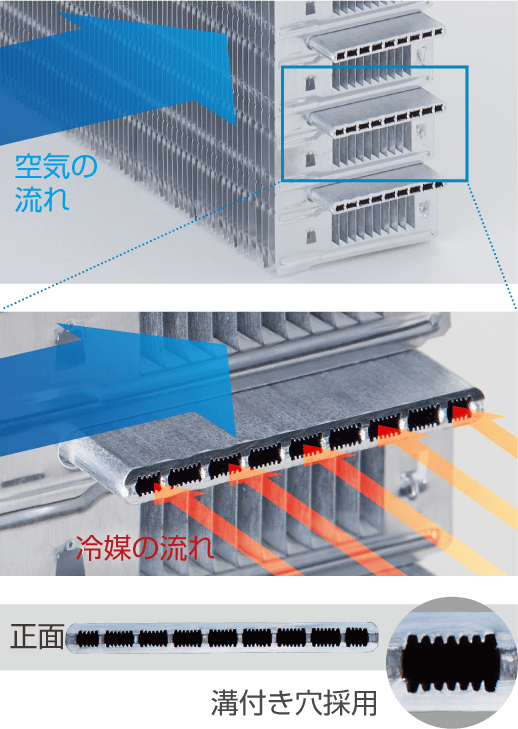

マイクロチャネル熱交換器を採用

冷媒が流れる伝熱管を扁平にすることで、伝熱管の周りを流れる空気の流れがよくなり、熱交換効率がアップ。

※3.

別途、保護網の取り付けと圧力計の組み込みが必要な場合があります。

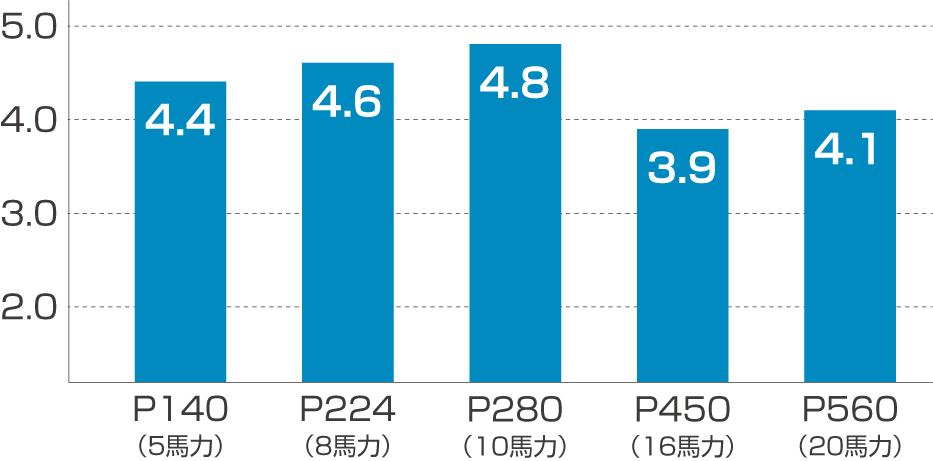

能力別APF値^※4（ベルトレスタイプ：SZVYCDP-NBの場合）

※4.

APF（2015）の値で、算出条件はJIS B8616に基づきます。

法令遵守をサポート

空調設備の管理の手間を軽減

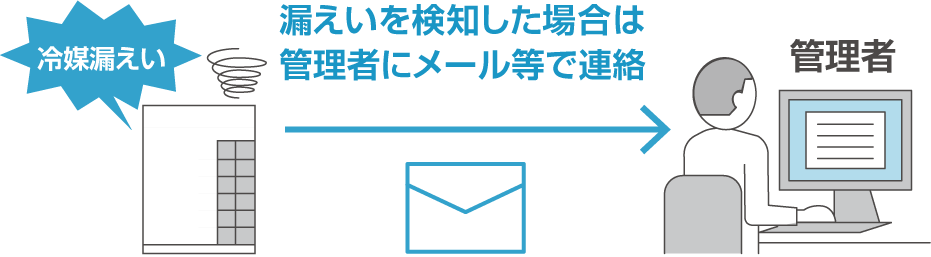

冷媒漏えい検知機能

室外機内蔵のセンサーで冷媒漏れを毎日監視。
さらに別途サービスを契約することで冷媒漏えいを検知した際に、メール等で管理者に通知します。

［有償契約］アシスネットサービス / DK-CONNECT

管理者様のフロン法対応を、ダイキンがサポートします。

ご利用にあたっての、通信費はお客様のご負担となります。（パソコン、スマホ対応）

ダイキンならではの「冷媒温度」カスタマイズで
用途に合わせた「風」をつくり出す。

冷媒温度コントロール

※

現地設定が必要です。

※

機種により設定可能な仕様が異なります。詳細は技術資料を参照願います。

仕様1

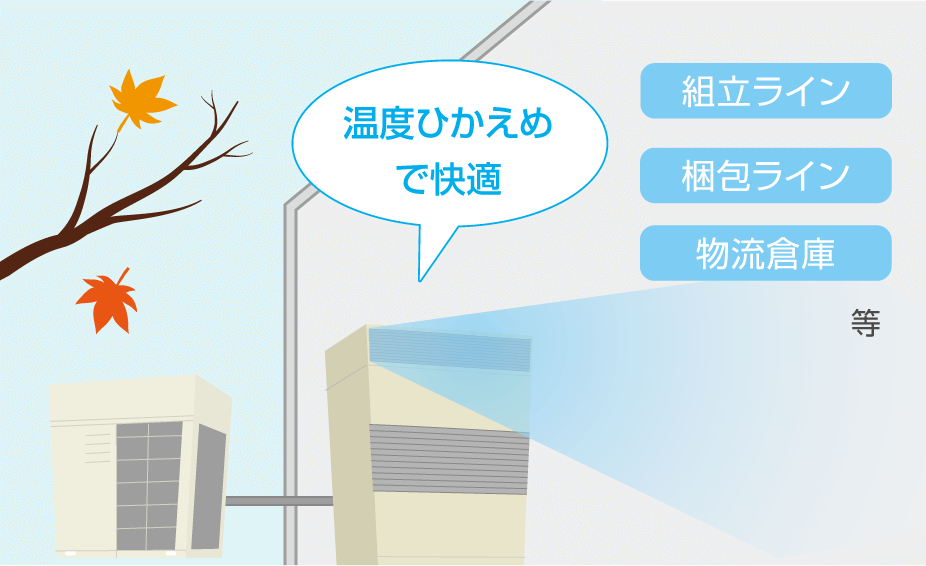

ひかえめ冷風 ^※1　冷媒温度自動

• 外気温度に合わせて自動で冷媒温度をコントロール
• 中間期など省エネ性と快適性を両立します

内部の発熱負荷が少ない場所に

仕様2

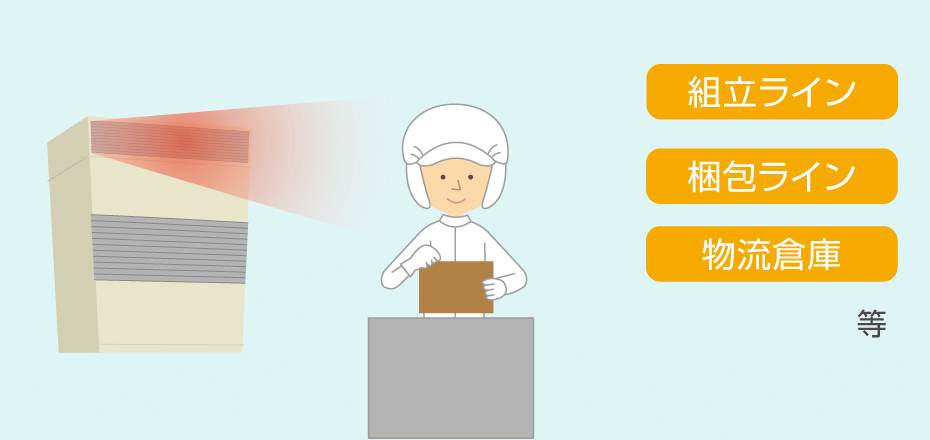

しっかり冷風 ^※2　冷媒温度低め（冷房）

• 立ち上がり時、素早く冷風を吹き出します
• 冷たい風を吹き続けます

設備からの発熱など、暑い場所に

仕様3

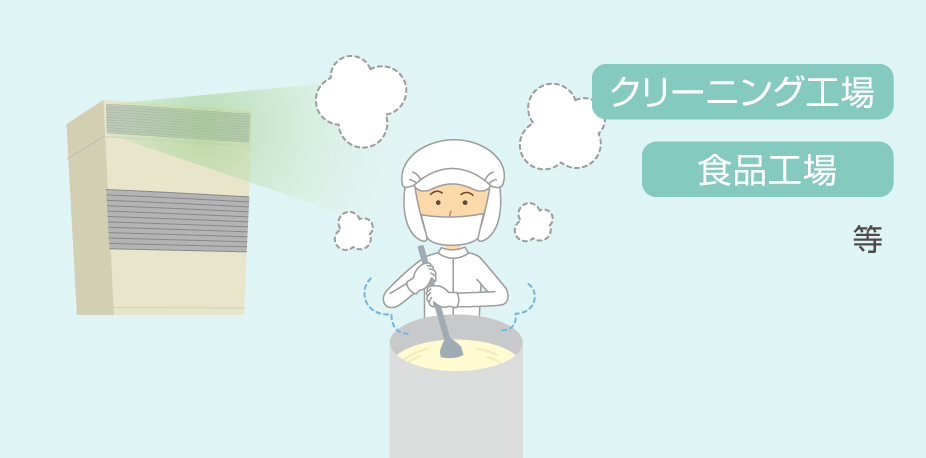

さらっと除湿 ^※3　冷媒温度低め（強制除湿）

• スイッチ一つで最大能力で除湿

  ※

  別売の外部制御アダプタが必要です

• 冷房中間期にも除湿運転が必要な所にオススメ

中間期でも湿気が多い場所に

仕様4

あったか暖風 ^※4　冷媒温度高め（暖房）

• 立ち上がり時、素早く温風を吹き出します
• 暖かい風を吹き続けます

女性が多い職場などに

※1.

●スポット省エネモード、外気処理モードとの併用はできません。 ●他のデマンド機能（除湿要求対応／ルームサーモ対応）との併用はできません。

※2.

●外気処理モードとの併用はできません。 ●他のデマンド機能（除湿要求対応／ルームサーモ対応）との併用はできません。　

※3.

●外部入力信号に対し、入力信号を優先する湿度優先モードと、サーモOFFが優先される温度優先モードが選べます。（現地設定） 室温調整の維持が必要な場合は温度優先モードに設定の上、サーモOFFさせないための電気ヒーター等の熱源が別途必要となります。 ●他のデマンド機能（iデマンド／STEPデマンド／ルームサーモ対応）との併用はできません。 ●外気処理モードとの併用はできません。

※4.

外気処理モードとの併用はできません。

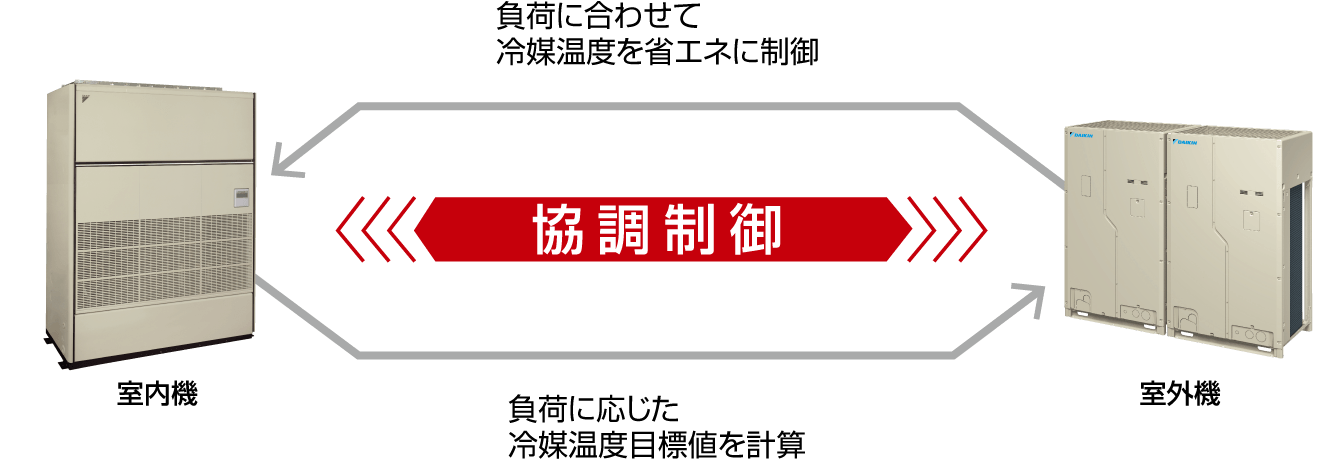

負荷に合わせ必要能力だけを最適供給

全自動省エネ冷媒制御

負荷に合わせて冷媒温度を省エネに協調制御。

システムの必要不可をリアルタイムに把握し、機器の発停ロスを抑制します。

システムの必要負荷をリアルタイムに把握し、機器の発停ロスを抑制

耐久性抜群のエアコン

「新銅合金電熱感」を採用し、耐食性が約３～６倍に

リン脱酸銅に特殊添加物を加えた「新銅合金伝熱管」は、従来銅管のもつ伝熱特性を変化させずに、オイルミスト環境での耐食性の大幅向上化^※を実現。従来銅管に比べて約3 ～ 6 倍の耐食性を発揮します。

※

耐食性の向上割合はオイルミスト濃度、運転時間によって大きく変化します。

長寿命約3～6 倍のポイント

• オイルミストによる腐食が激しい室内機側熱交換器の伝熱管に、腐食に強い「新銅合金」を採用。
• オイルミストが発生する工場は塵埃濃度も高くなるため、全閉モーターを採用し軸受けなどへの塵埃侵入を防止。また電機部品を密閉箱に集約化し防塵性を強化。（天井吊形）
• 鋼板製のドレンパン、吸込グリルで耐久性を向上。
• 室内機側熱交換器には、フィン形状がシンプルなワッフルフィンを採用し、塵埃濃度が高い環境での目詰まりによる能力低下を減少。（天井吊形）
• 液晶コントロールパネルケース（天井吊形はリモコンケース）に耐油性樹脂を採用。
• ステンレス製のオイルミストフィルター（別売品）も組込可能。

洗いやすい機器仕様

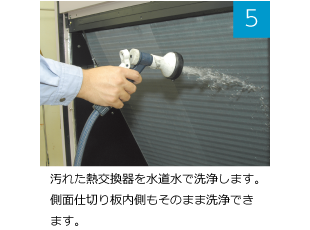

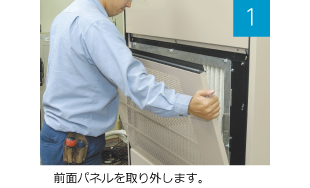

ホコリ・粉塵が多く熱交換器が詰まりやすいところに最適。このエアコンならユーザー様で手軽に洗えます。

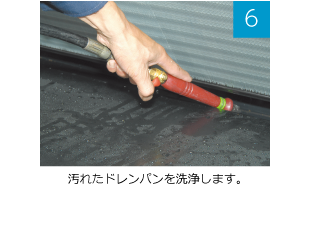

(ホコリの付着しやすい熱交換器、ドレンパン部分の洗浄です。注）清掃中は必ず運転を停止し電源を切ってください。)

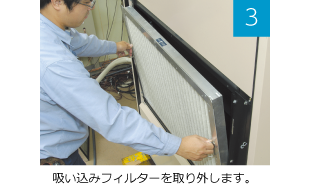

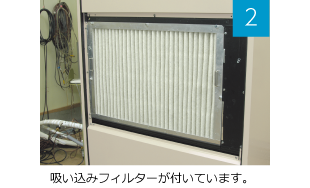

吸い込みフィルターの汚れは掃除機で吸引してください。汚れがひどい場合は水洗い、またはつけおき洗い^※してください。

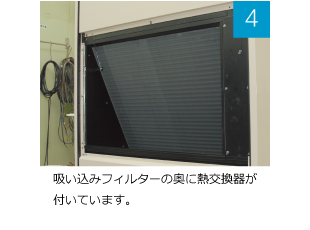

ホコリの影響を受けやすい「熱交換器」や「エアフィルター」を
手軽にこまめに清掃できるため、いつも清潔に保つことが出来ます。

※水洗い、つけおき洗いの耐久回数は５回程度です。
