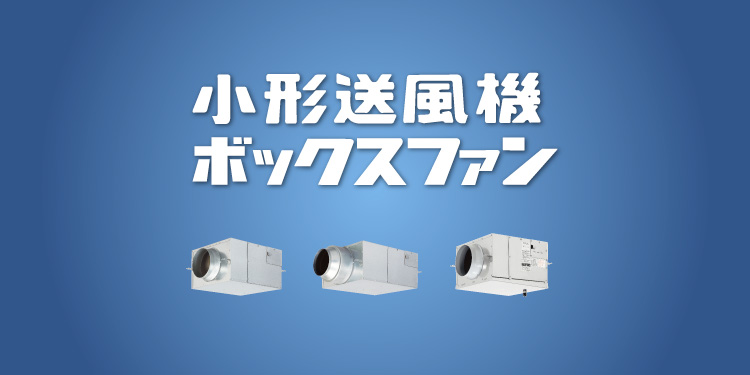

小形送風機 ボックスファン

小形送風機 ボックスファン
小形送風機 ボックスファン

小形送風機の主な用途

運転音が気になるオフィスや店舗などに運転音が気になるオフィスや店舗などに

コンパクト設計

小形化されたファンケーシングと小口径の羽根車との組み合わせで、全機種高さは、“ダクト口径+100mm以下”のコンパクト化を実現しました。

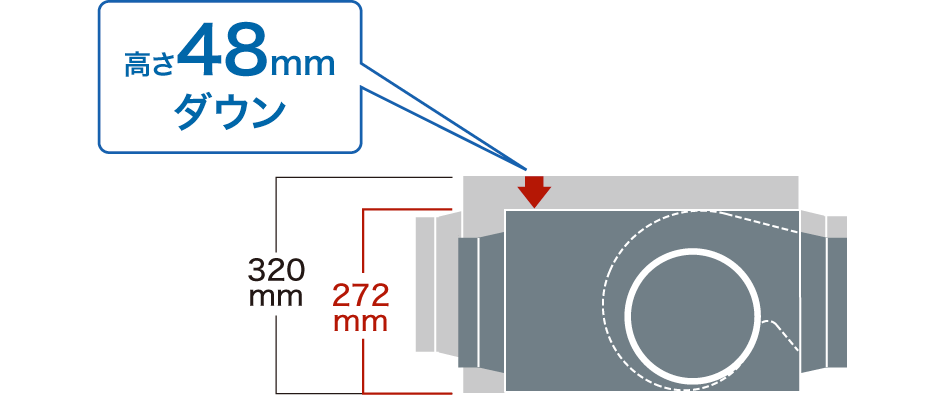

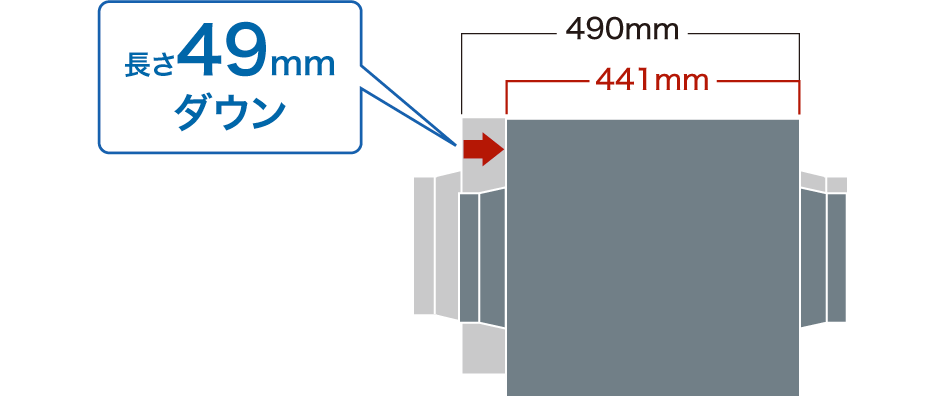

外形形状比較 ※VFDS1000BとVFDS1000Aの比較。

長さ49mmダウン

高さ48mmダウン

その他特長
  • 天地逆・点検パネル下・縦取り付け可能。
  • 高静圧・低消費電力を両立したツインフローファンを採用。
  • 専用風路“マルチ・スライダーフロー”の採用により、小形でありながら低騒音化を実現。
  • 作業が容易な丸ダクト接続タイプ。
  • 強−弱の風量2段切換(取付時設定)。

より静けさが求められる病院・老健施設などにより静けさが求められる病院・老健施設などに

消音アダプター

消音アダプター

消音形の吸込口には、吸音材を内貼りして消音機能をもたせた消音アダプターを採用。また、消音アダプターを吸込側から吹出側に入れ替えることで、吹出口の低運転音化が可能です。

風路〈マルチ・スライダーフロー〉

吸込気流を複数(マルチ)の風路を通じてスムーズに曲げながら(スライダー)、内蔵ファンに誘導。消音ボックス内の気流運転音を低減することで、小形化・低騒音化を実現しました。

内部風速分布 気流解析結果

消音ボックス内の風速を均一化。特にA部分の風速を穏やかにすることで低騒音化を実現。

その他特長
  • 天地逆・点検パネル下・縦取り付け可能。
  • 高静圧・低消費電力を両立したツインフローファンを採用。
  • 消音アダプターの採用や消音ボックス内の運転音を低減する風路設計で、静音形に対し、より低騒化を実現。
  • 作業が容易な丸ダクト接続タイプ。
  • 強−弱の風量2段切換(取付時設定)。

油煙が発生する飲食店・厨房・給湯室などに油煙が発生する飲食店・厨房・給湯室などに

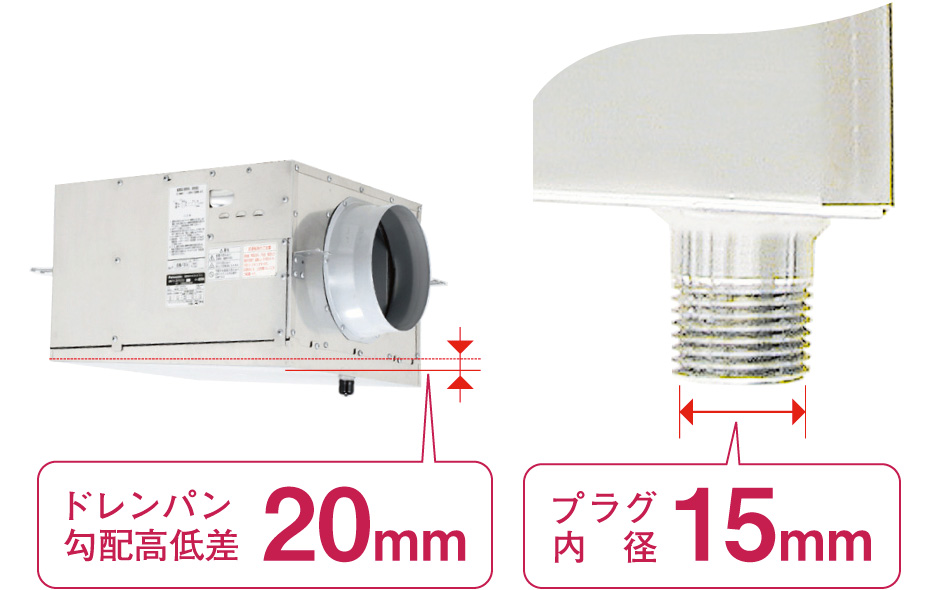

ハイテーパードレンパン

勾配高低差20mmの “ハイテーパードレンパン” の採用により、ドレン水の排水がスムーズに。内径15mmの “大口径ドレンプラグ” で、厨房特有の油分を含んだドレン水もスムーズに排水可能です。

ドレンパン勾配高低差20mm プラグ内径15mm

注)油煙の発生する場所には、グリスフィルター(市販品)を吸込側に取り付けてください。

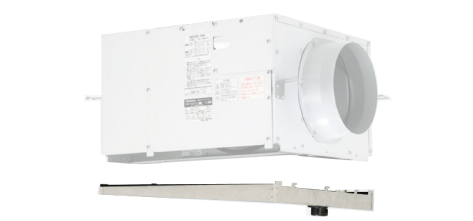

着脱可能ドレンパン

ドレンパンの着脱が可能。狭い天井裏での清掃作業が容易に行えます。

着脱可能ドレンパン

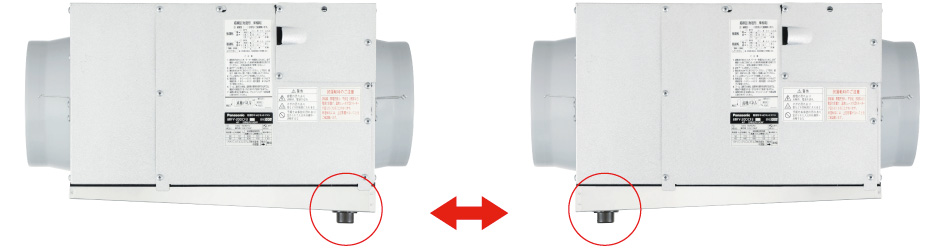

ドレン配管の位置を左右選択可能

ドレンパンの向きの組み替えにより、ドレン配管の位置は左右の選択が可能です。

ドレン配管の位置を左右選択可能

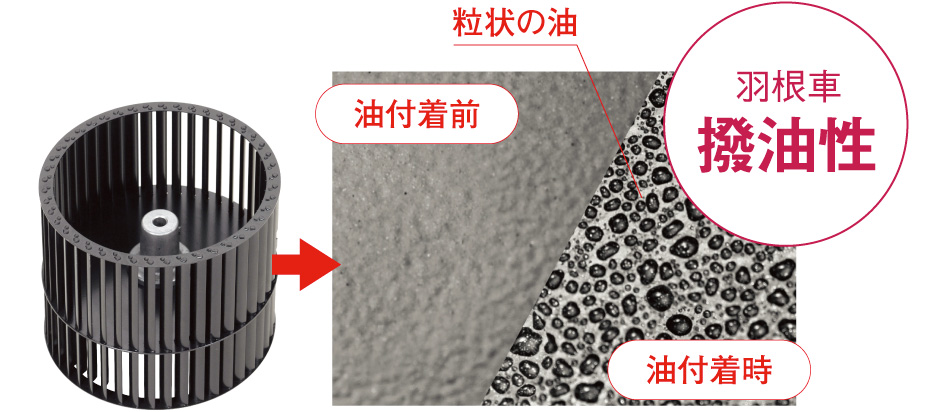

撥油性塗料

厨房形の羽根車には油の付着を抑える撥油性塗料を施しています。

撥油性塗料

吸込空気温度80℃対応

高温空気の排気・排熱にも余裕の、吸込空気温度80℃まで対応可能です。

ステンレス製の本体外装

ステンレス製の外装パネルで、油煙の発生する厨房でも高耐食性を発揮します。

その他特長
  • 高静圧・低消費電力を両立したツインフローファンを採用。
  • 効率良くドレンパンを風路とした<ボトム・スライダーフロー>により薄形化、低騒音化を実現。
  • 消音ボックスとドレンパンを一体化し、熱・匂い・煙等の風路外への漏れを抑制。

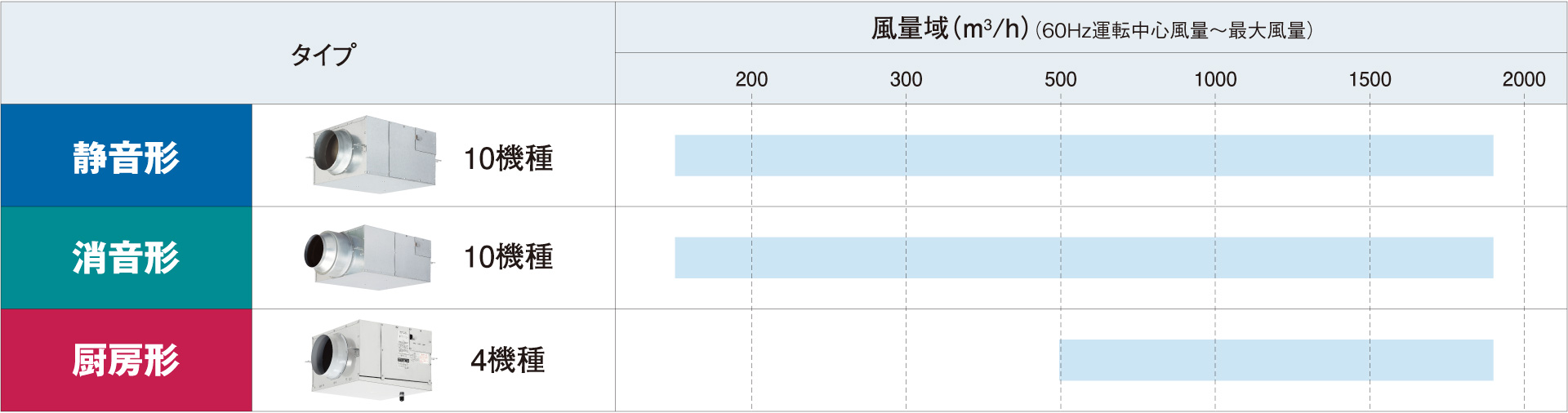

3タイプに拡充し、幅広い風量ラインアップを揃えました

3タイプに拡充し、幅広い風量ラインアップを揃えました

基本構造の最適化や現地施工、リサイクルに配慮しています

高静圧・省エネ

小風量域の静圧を大幅に高めた羽根車を採用。
高静圧ながらも、低消費電力化を実現。

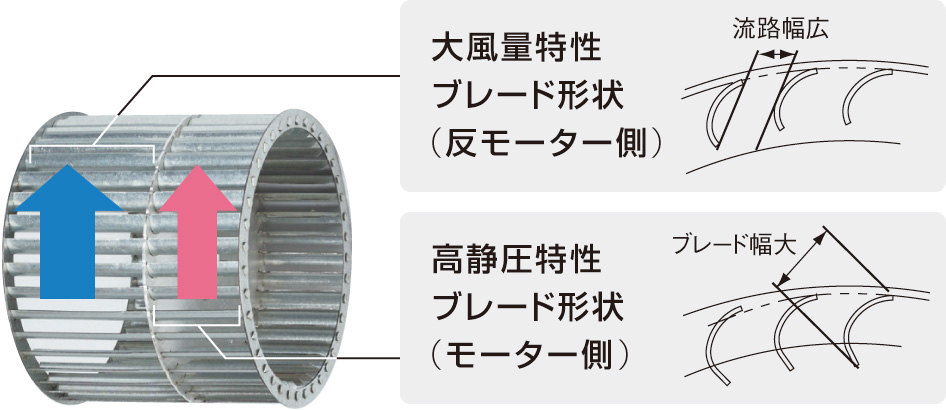

羽根車〈ツインフローファン〉

消音ボックス内部における風路の風量分配に応じて、両吸込型羽根車のブレード形状を左右で最適にします。

大風量特性ブレード形状(反モーター側)[流路幅広]、高静圧特性ブレード形状(モーター側)[ブレード幅大]

風速を均一化することで、気流の乱れやムラを抑制。

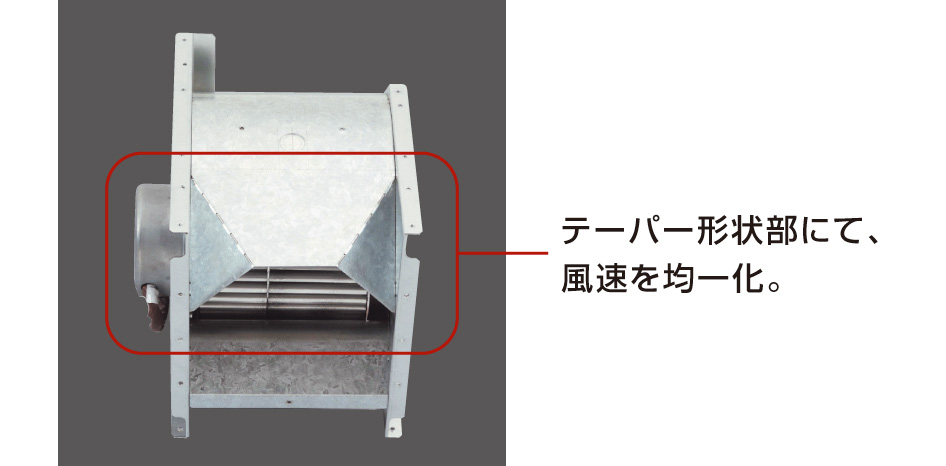

ファンケーシング〈テーパード・スクロール〉

ファンケーシング内の風速分布に応じて、スクロール形状を傾斜状(テーパー)にすることで、風速を均一化。気流の乱れやムラを抑えます。

テーパー形状部にて、風速を均一化。


省施工・リサイクル性

現場での部品組み立てが不要。

アダプター・吊り金具は本体に取り付けて出荷。現地で組み立ての手間なく施工作業にかかれます。

廃棄時に分解・分別できて、環境にも配慮。

各パネルは、ねじで締結しているため分解が可能。廃棄時に鋼板・吸音材等の分別ができます。

2023年6月発行のカタログに準拠して掲載
