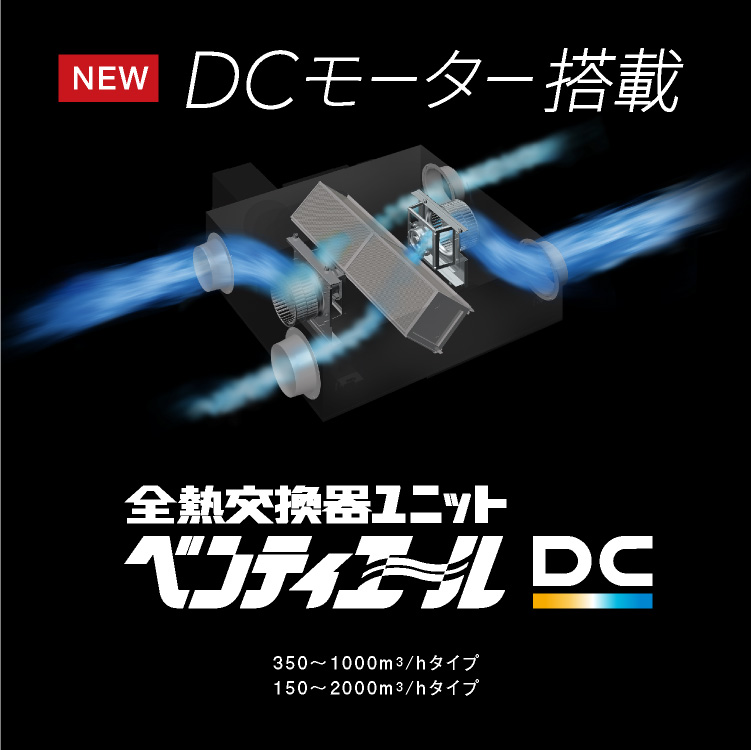

DCモーター搭載 全熱交換器ユニットベンティエールDC

DCモーター搭載 全熱交換器ユニットベンティエールDC
DCモーター搭載 全熱交換器ユニットベンティエールDC

省電力+高効率なDCモーターの搭載で
ZEBの普及に貢献します。

150~2000m3/hタイプ
天井埋込ダクト形

NEW天井埋込ダクト形

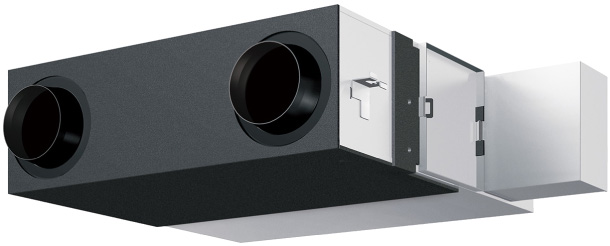

全熱交換器ユニットベンティエールDC
機種シリーズ
風量タイプ 150m3/h 250m3/h 350m3/h 500m3/h 650m3/h 800m3/h 1000m3/h 1500m3/h※1 2000m3/h※1
標準 単相100V機種 VAMD15AS VAMD25AS VAMD35AS VAMD50AS VAMD65AS VAMD80AS VAMD100AS
単相200V機種 VAMD15A VAMD25A VAMD35A VAMD50A VAMD65A VAMD80A VAMD100A VAMD150A VAMD200A
  CO2センサー
付きシリーズ
単相100V機種 VAMD15AYS VAMD25AYS VAMD35AYS VAMD50AYS VAMD65AYS VAMD80AYS VAMD100AYS
単相200V機種 VAMD15AY VAMD25AY VAMD35AY VAMD50AY VAMD65AY VAMD80AY VAMD100AY VAMD150AY VAMD200AY
※1.
1500m3/hタイプは本体800m3/h×2台+段積み連結キットのセット品、2000m3/hタイプは本体1000m3/h×2台+段積み連結キットのセット品として出荷されます。

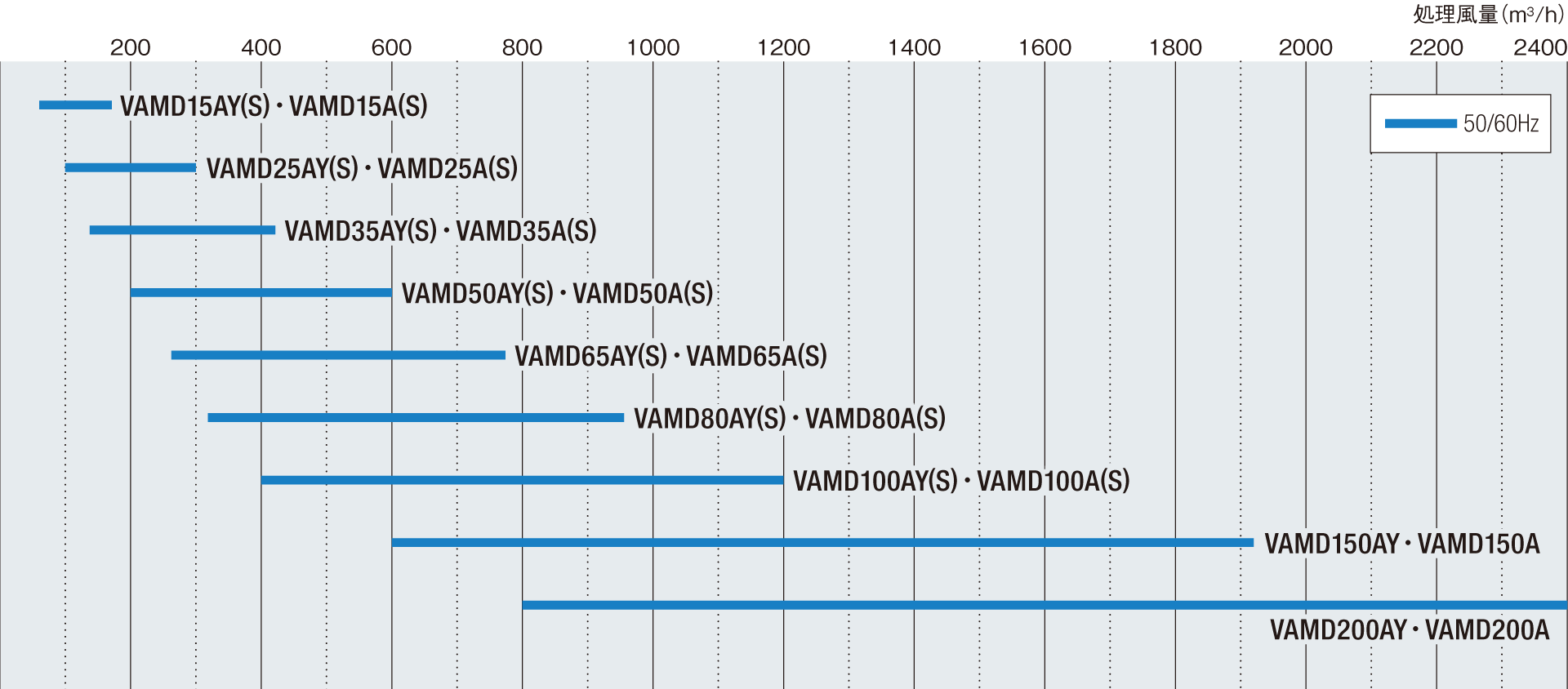

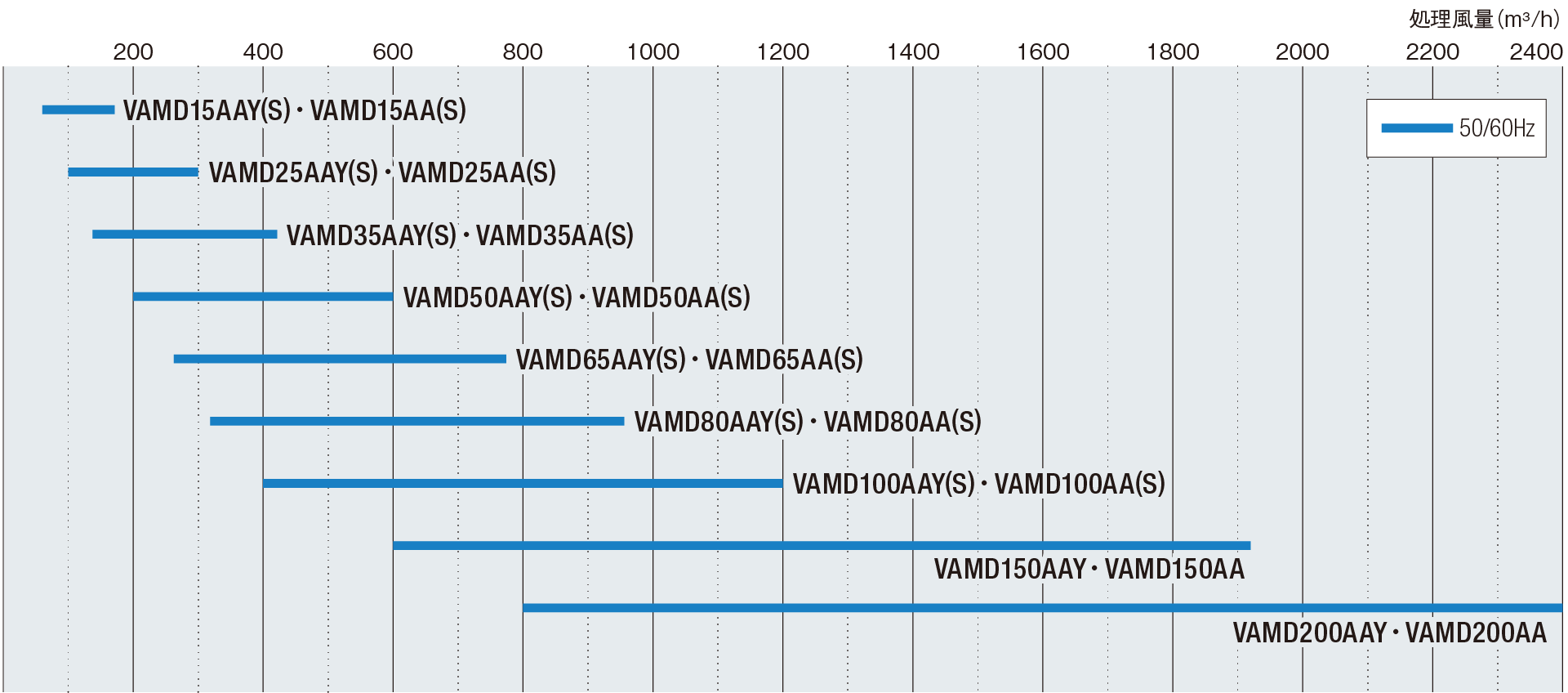

機種別風量一覧
機種別風量一覧

ベンティエールの選定時に便利なツールもWEB上で
公開しています。

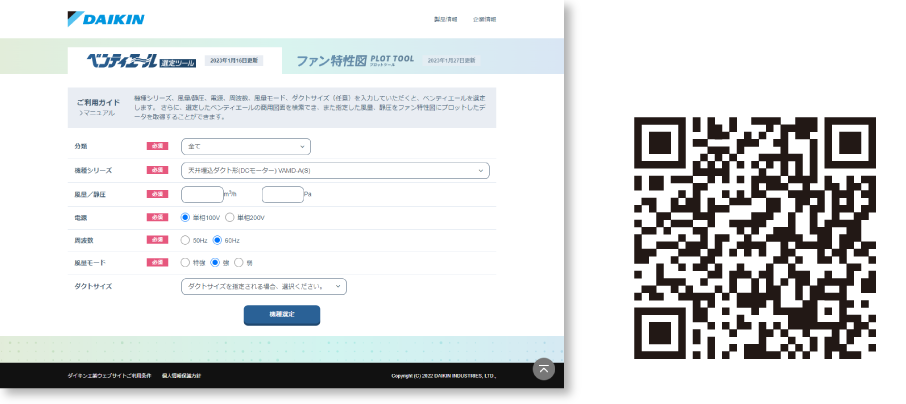

ベンティエール選定ツール

風量・静圧、ダクトサイズなどを入力するだけで、
誰でも簡単にベンティエールを選定できます。

ベンティエール選定ツール

DCモーターの搭載で消費電力を大幅削減。

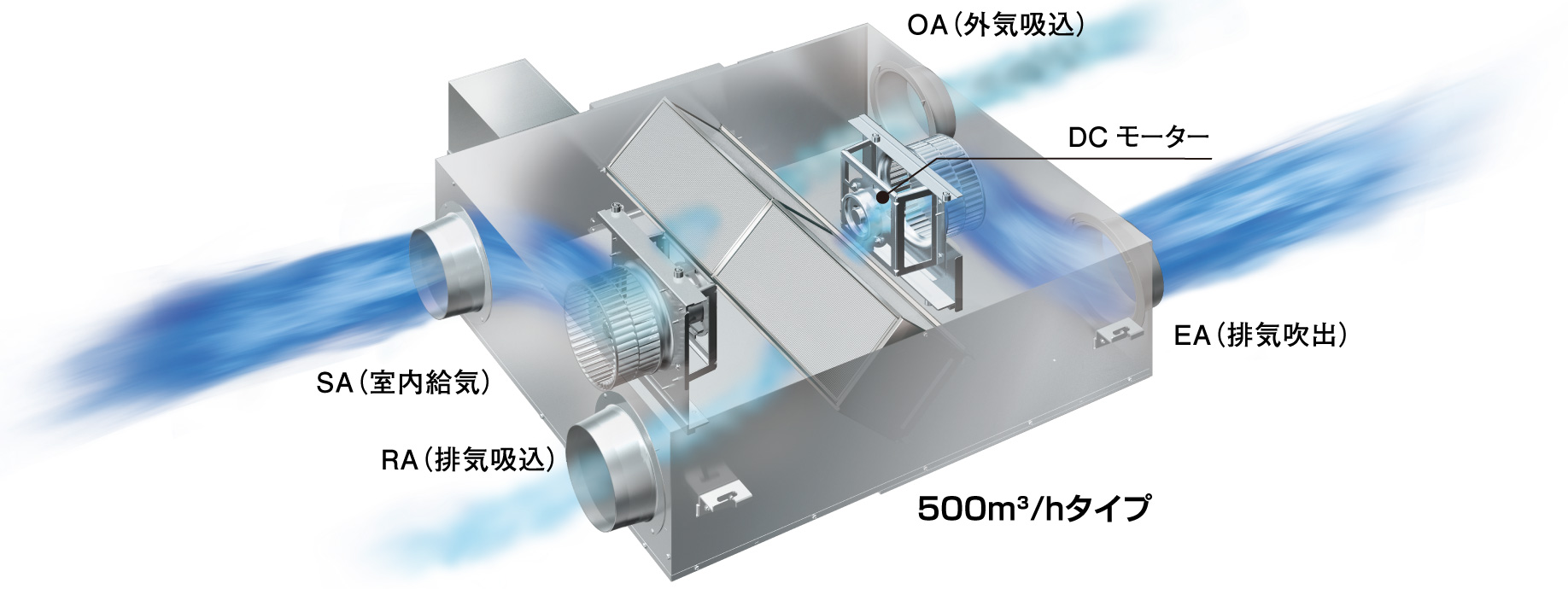

DCモーターを搭載したベンティエールの内部構造

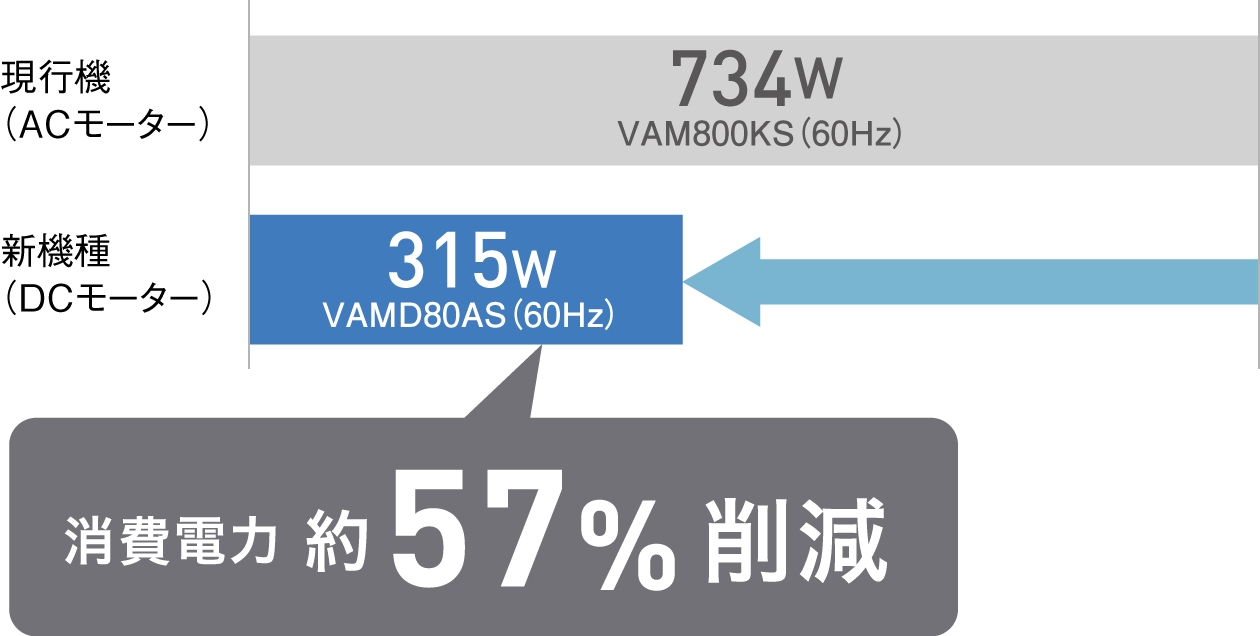

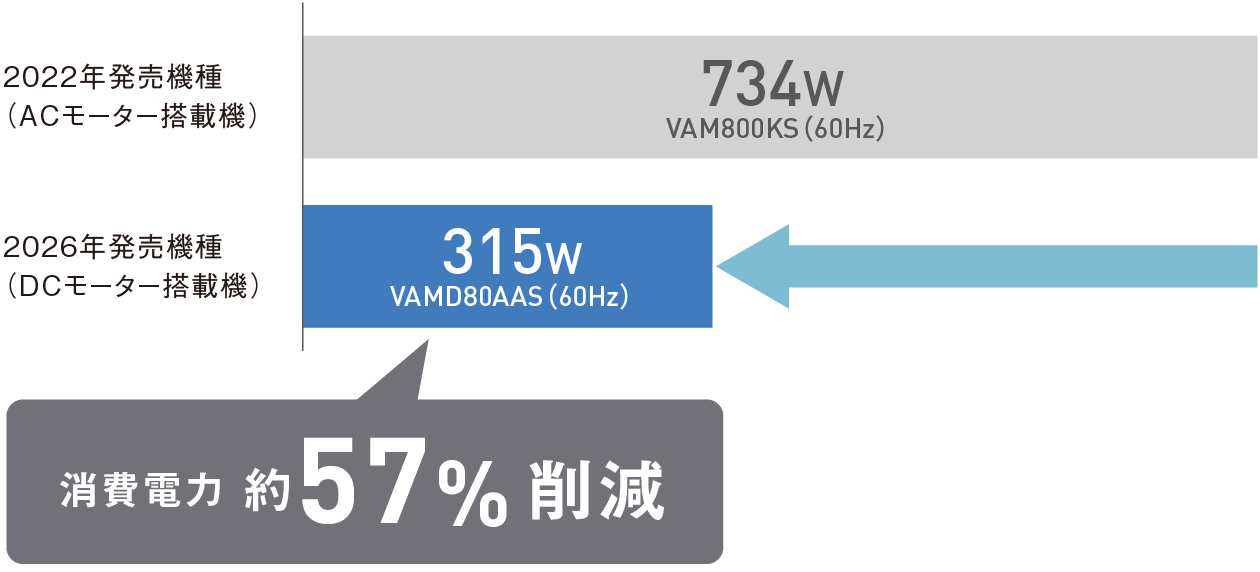

消費電力を約57%削減

●WEBPRO試算時に用いる強ノッチ時の消費電力を当社現行機800m³/hタイプで比較

全機種70%以上の温度交換効率(冷暖平均)

高い温度交換効率で換気による空調エネルギーのロスを大幅に抑えます。

ZEBの普及に
貢献します

ZEBのことならダイキンに!

省エネルギー性能を示す空調╱換気BEI評価指標 0.34を発揮 省エネルギー性能を示す空調╱換気BEI評価指標 0.34を発揮

建築物でエネルギー消費の割合が大きい空調・換気において、
優れた省エネルギー性能を発揮します。

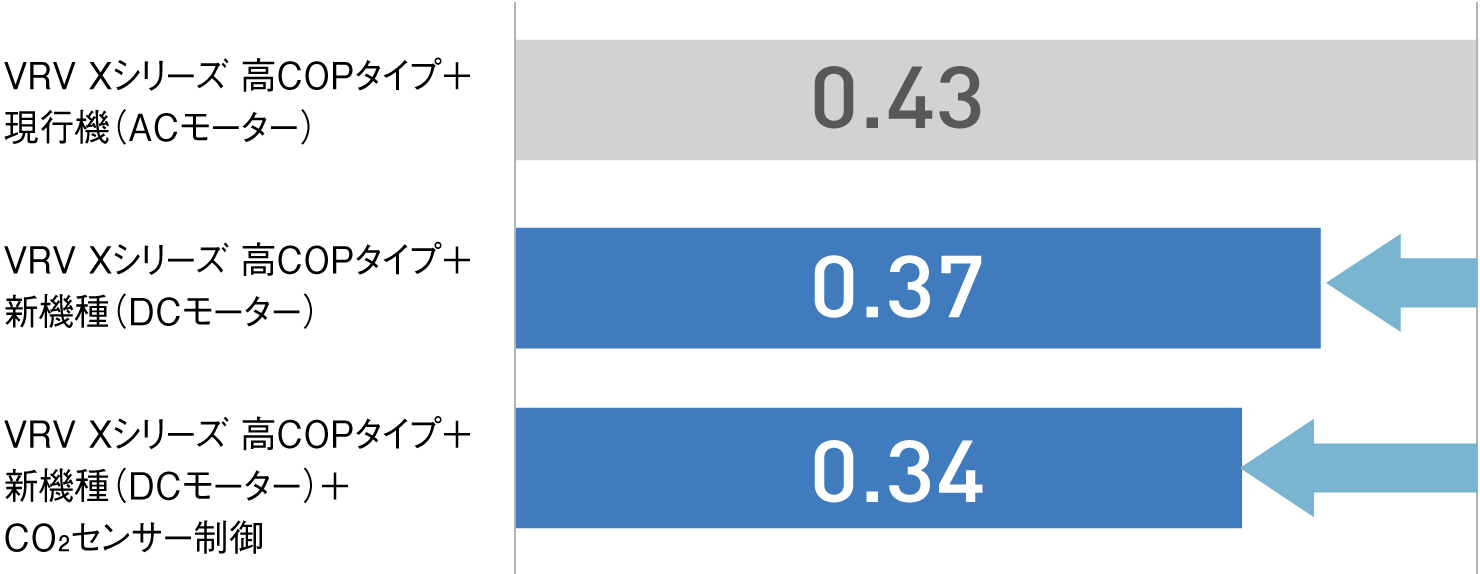

空調/換気分野におけるBEI値(BEI/AC)の値
BEI値が低いDCモーター搭載機
※2.
BEI(Building Energy Index)とは、建築物省エネルギー性能表示制度の評価指標で省エネ法の省エネ基準に基づいた一次エネルギー消費量のこと。(設計一次エネルギー消費量)÷(基準一次エネルギー消費量)で算出。1を基準として、値が小さいほど建築物の省エネルギー性能が高いと判断されます。

省エネ性を大幅に向上

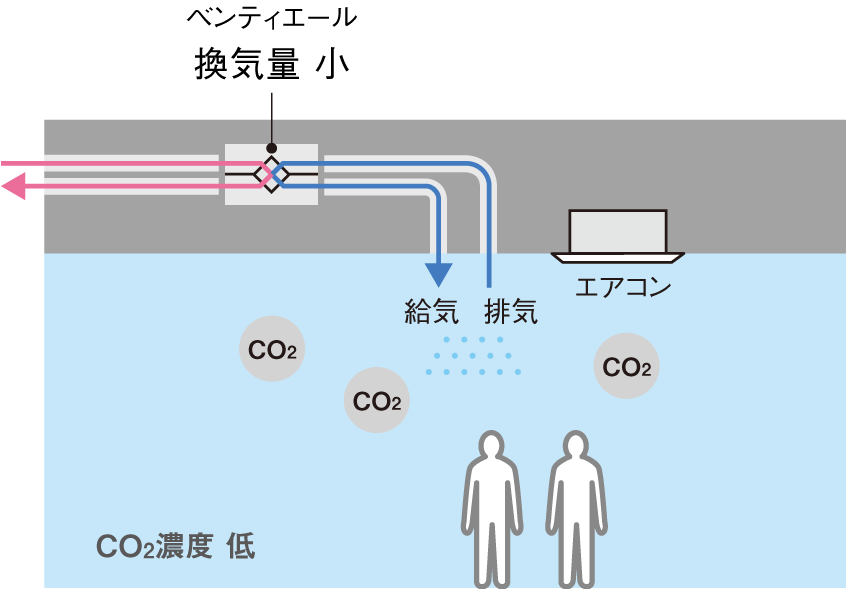

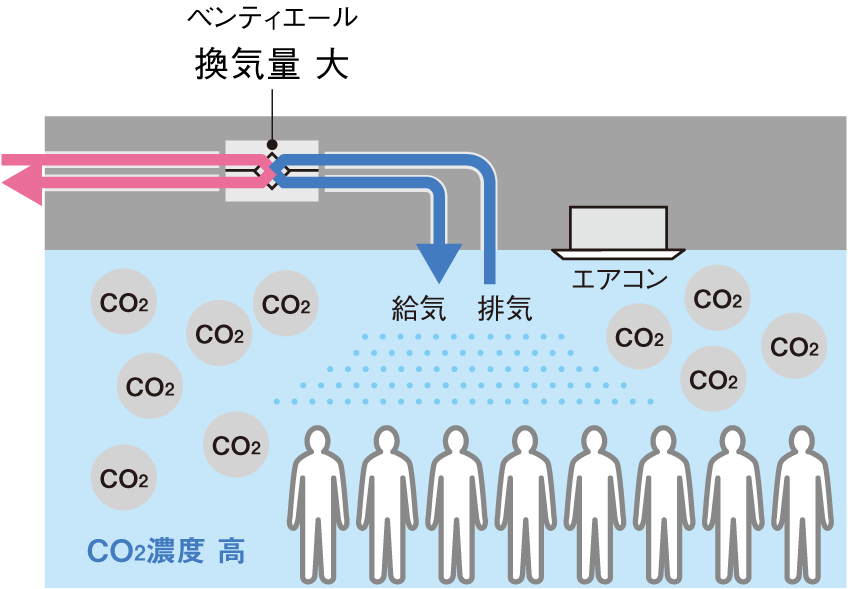

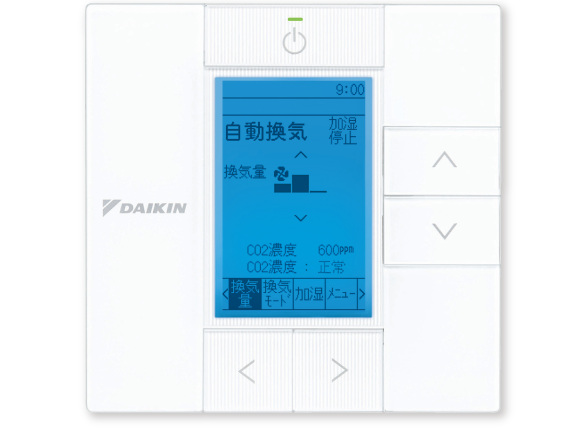

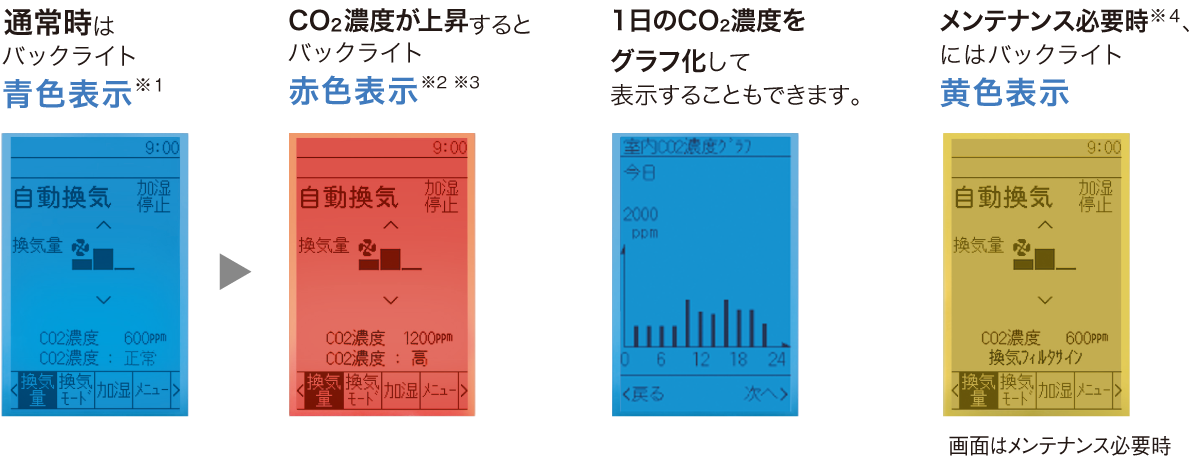

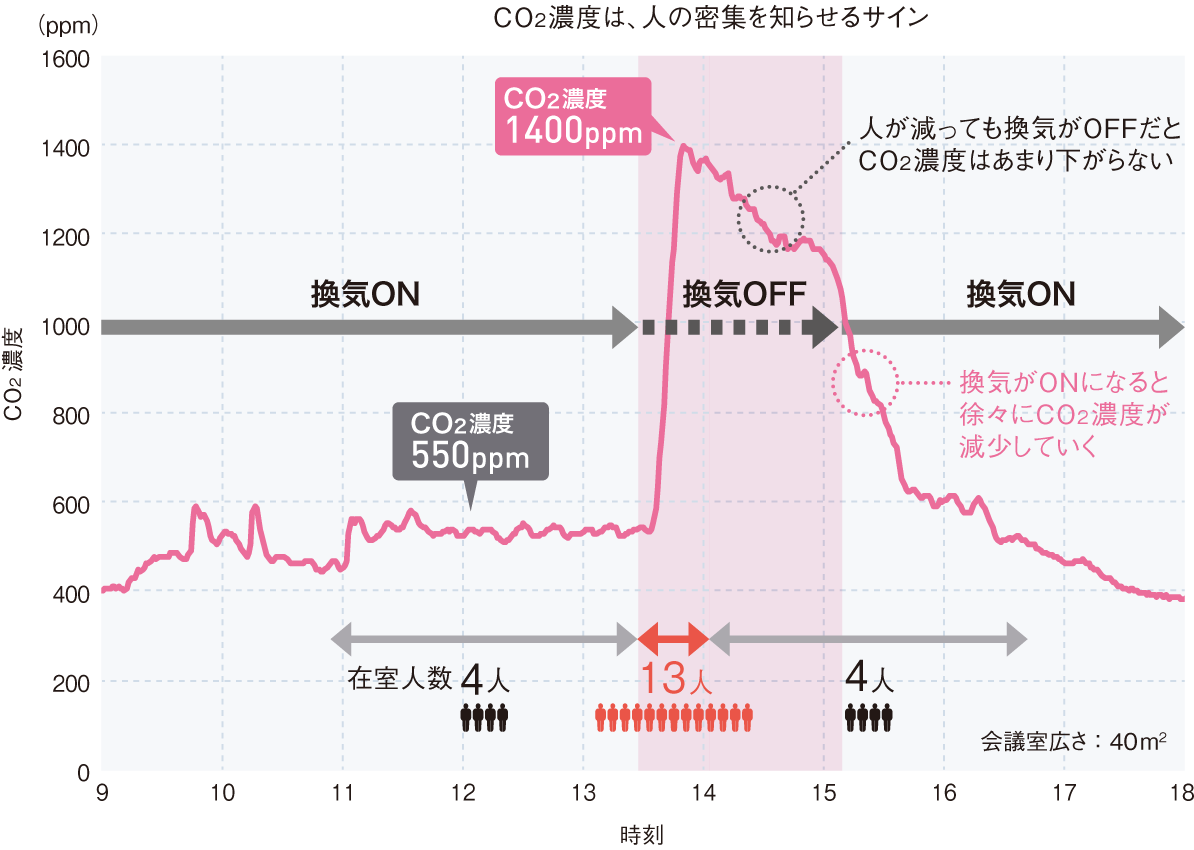

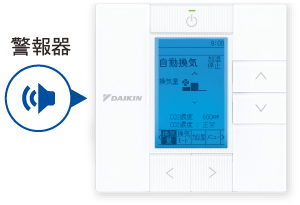

「CO2センサー(別売品)」の装着で、ベンティエールと空調機を合わせた
ランニングコストが未装着時と比べて
約11%省エネ。

全熱交換器ユニット ベンティエール(500m3/hタイプ)+空調機の比較

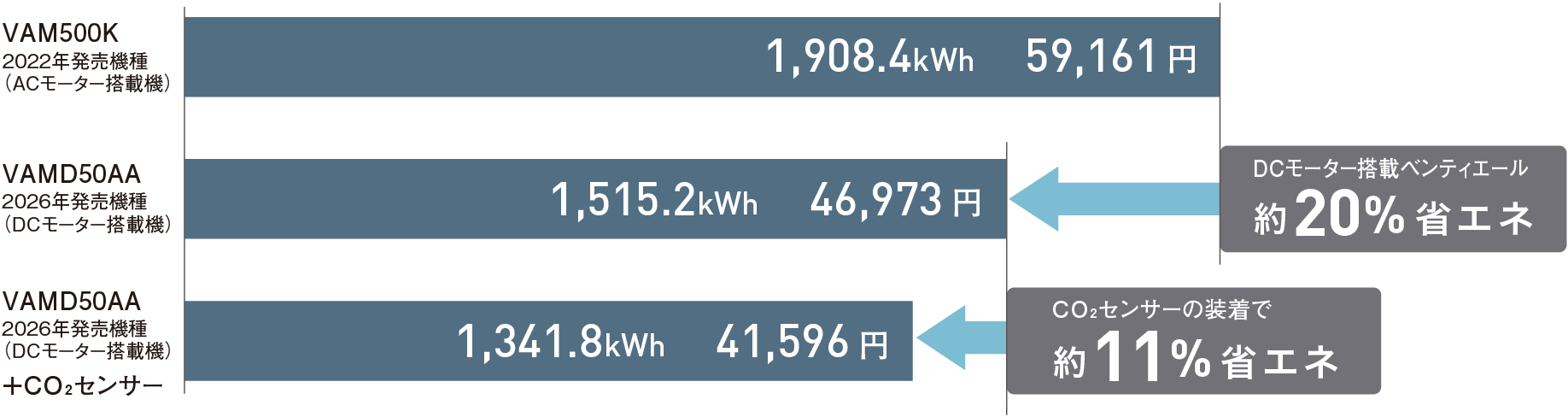

従来機とDCモーター搭載機との省エネ性比較

<試算条件> ●対象室体積243m3(≒9.5×9.5×2.7m) ●平均在室人数 12名(1人あたりの専有面積を5m2/人で計算した18名に対し、在室率67%の在室人数) ●季節日数と温湿度条件:夏季3.5ヵ月(平日75日、休日32日)冬季3ヵ月(平日60日、休日30日) ●機器情報:空調機(室外機 machiマルチ8馬力RXTP224DB)暖房COP3.72、冷房COP3.07 換気機器 ベンティエール現行機VAM500K、新機種VAMD50A ●換気回数2.1回/h(最大ノッチ時) ●目標CO2濃度設定1000ppm ●電気料金31円/kWh ●JIS B8628:2017に規定された全熱交換効率測定時の室内条件下において当社試算。

施工性の高さ

高い施工性でスムーズな更新工事、
人手不足に応えます。

据付時の風量調整作業が不要

風量自動調整機能の搭載で、経験が必要な据付時の風量調整作業が不要に。高品質な施工が簡単に行えます。

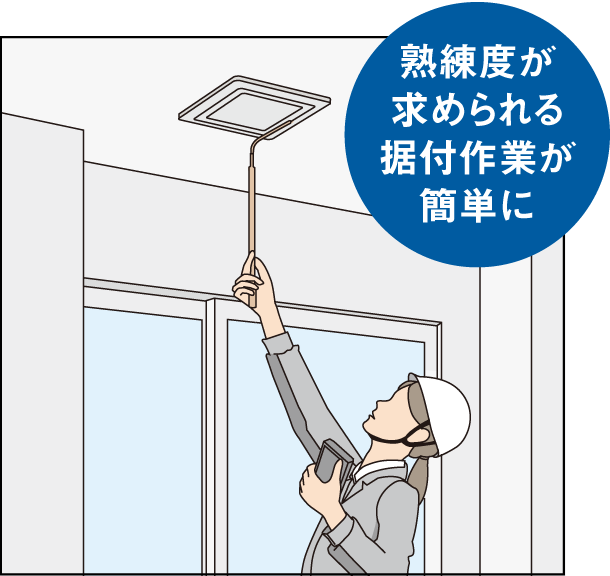

熟練度が求められる据付作業が簡単に

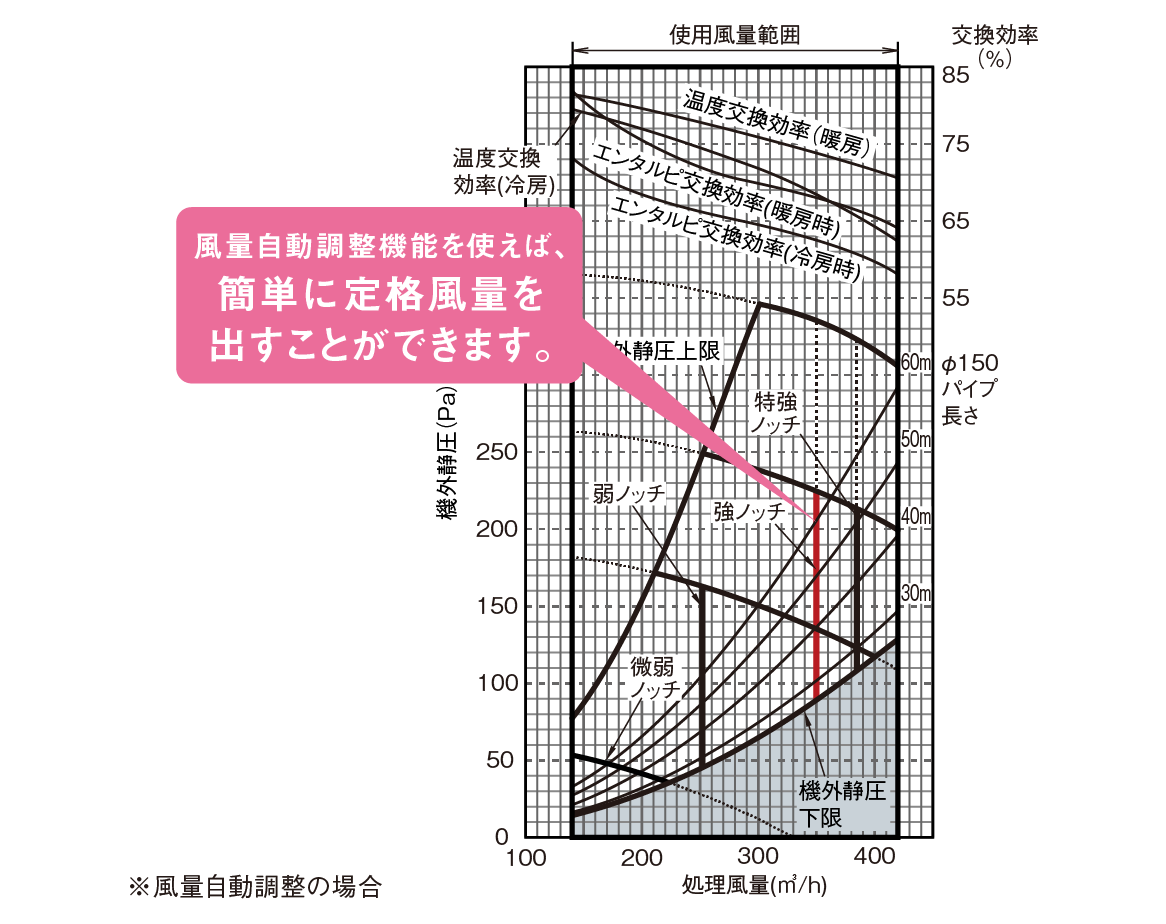

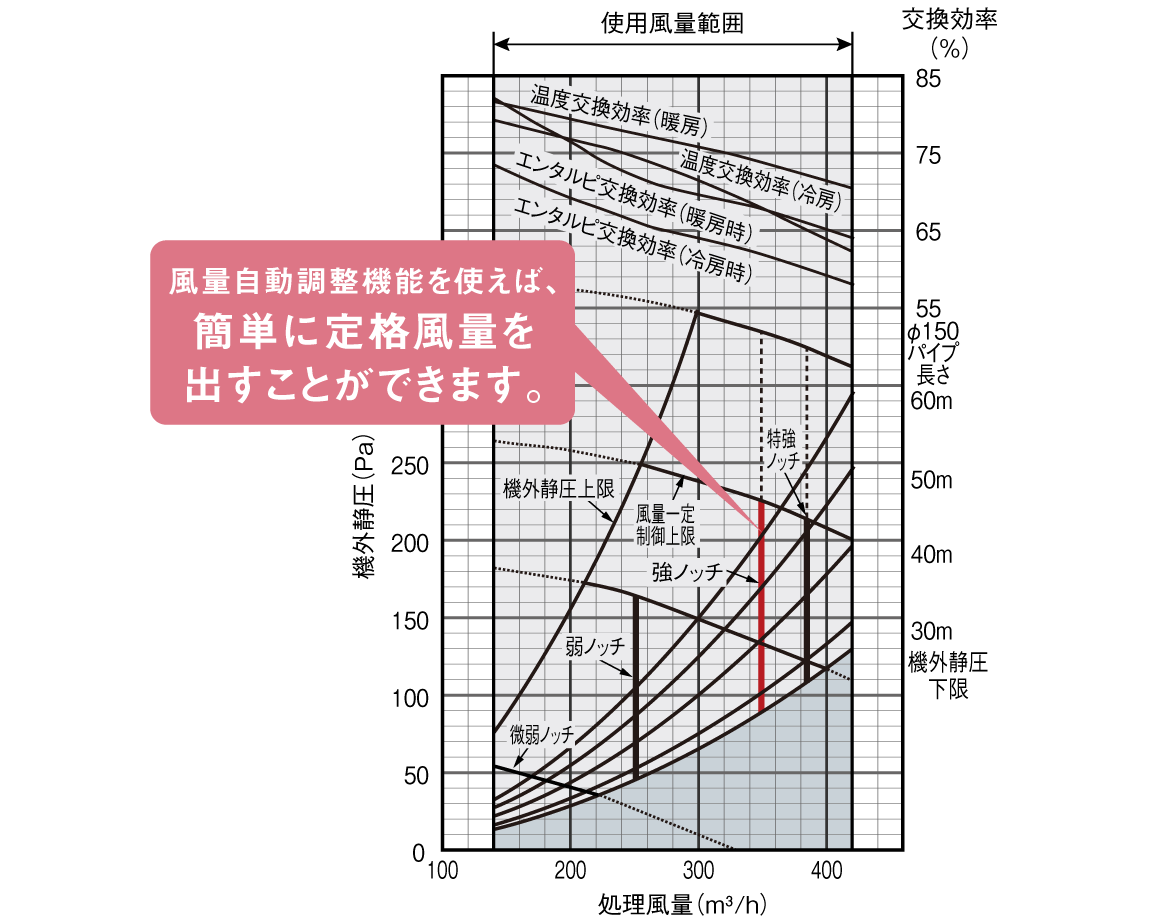

VAMD35A(S)の静圧-風量特性曲線
VAMD35A(S)の静圧-風量特性曲線

※風量自動調整の場合

高静圧仕様で設置自由度アップ

全機種とも最大機外静圧を大幅アップ。ダクトの設置自由度をより広げました。

350m3/hクラス機外静圧

※手動設定の場合

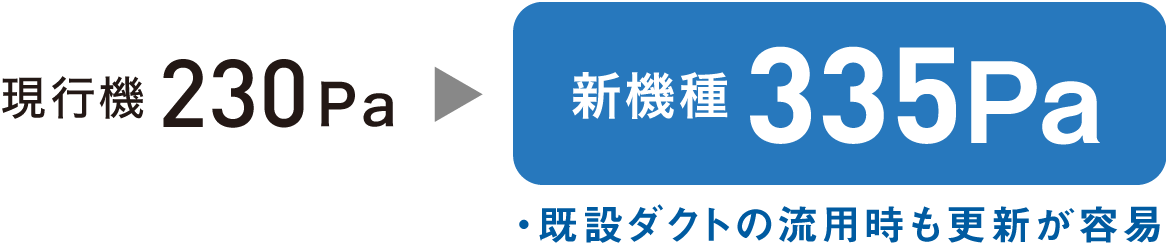

現行機230Paから新機種335Paに向上

メンテナンススペースの確保が容易に

梱包材の一部をメンテナンススペースの型紙として利用でき、スペース取りが行えるようになりました。

更新工事を最小限に

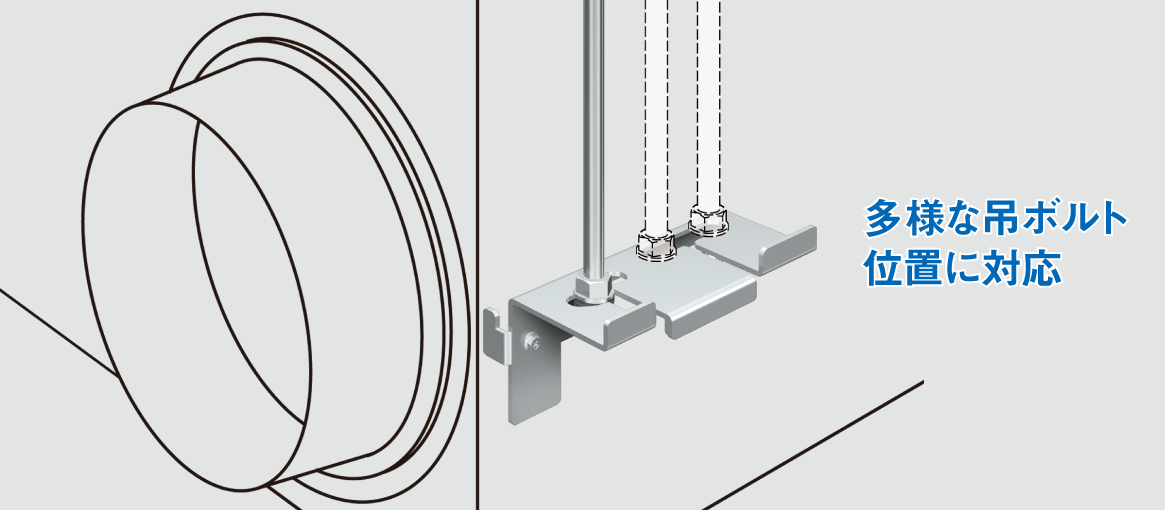

既設の吊ボルトに合わせて、吊り込み位置を調整でき、更新時の吊ボルトの打ち直しの手間がなくなる更新用吊金具(別売品)や、電線サイズ、接続ダクトサイズを汎用性の高い仕様に設計しました。

多様な吊ボルト位置に対応

簡単置換えと省エネシステムを同一機種で対応

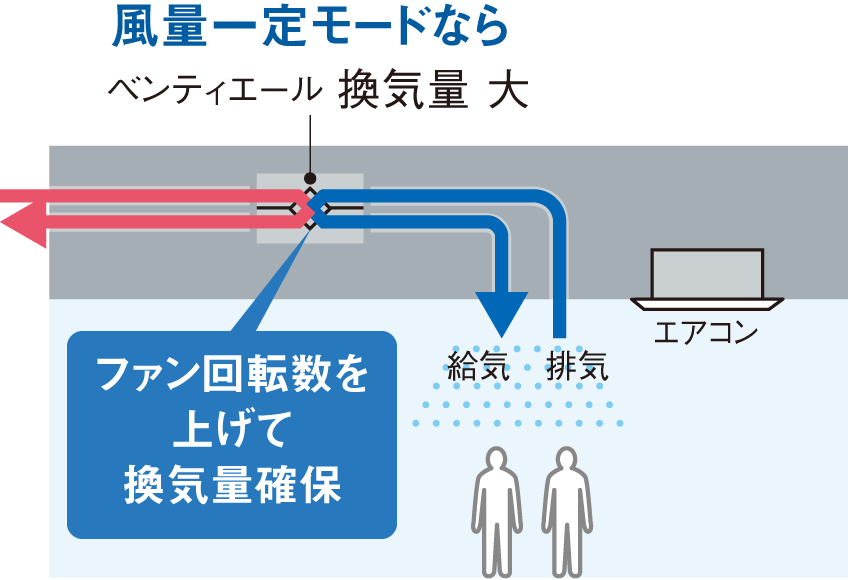

一定風量機能 抵抗が不明な既設ダクトから簡単置換え
フィルターが目詰まりしても換気量を確保(現地設定)

設置後の換気量を一定に維持する風量一定モードによって、フィルターの目詰まりなどで抵抗が増えても風量を自動調整し換気量を確保できます。

現地にて下記のファンタップ固定モードとの切換え選択となります。
最大機外静圧の範囲内となります。消費電力の節約のため定期的なフィルターメンテナンスをお願いします。

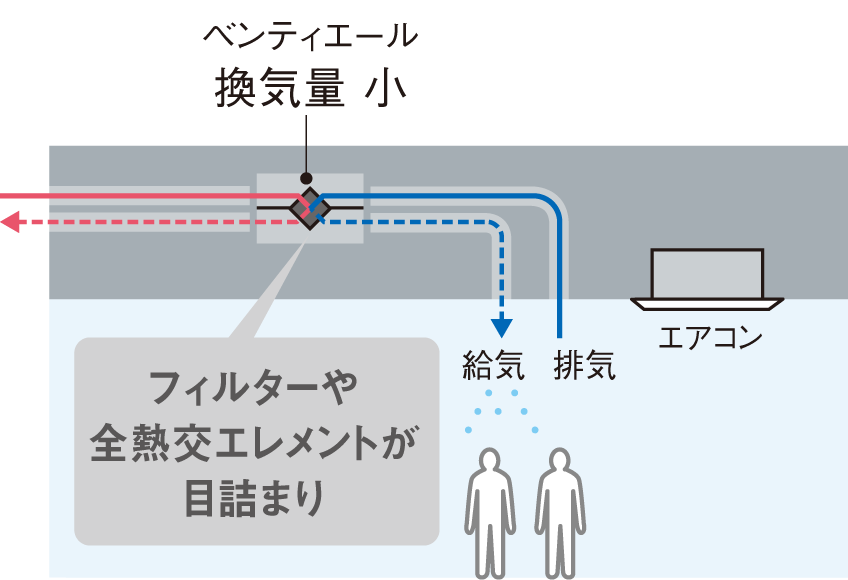

フィルターや全熱交エレメント目詰まり
ファン回転数を上げて換気量確保
ファンタップ固定機能 ZEBに向けた省エネシステムを構築
ファンタップ固定による消費電力低減も可能(現地設定)

ファン回転数を一定に保てるファンタップ固定モードに切換えて、省エネシステムを展開できます。

現地にて上記の風量一定モードとの切換え選択となります。
風量維持のため定期的なフィルターメンテナンスをお願いします。

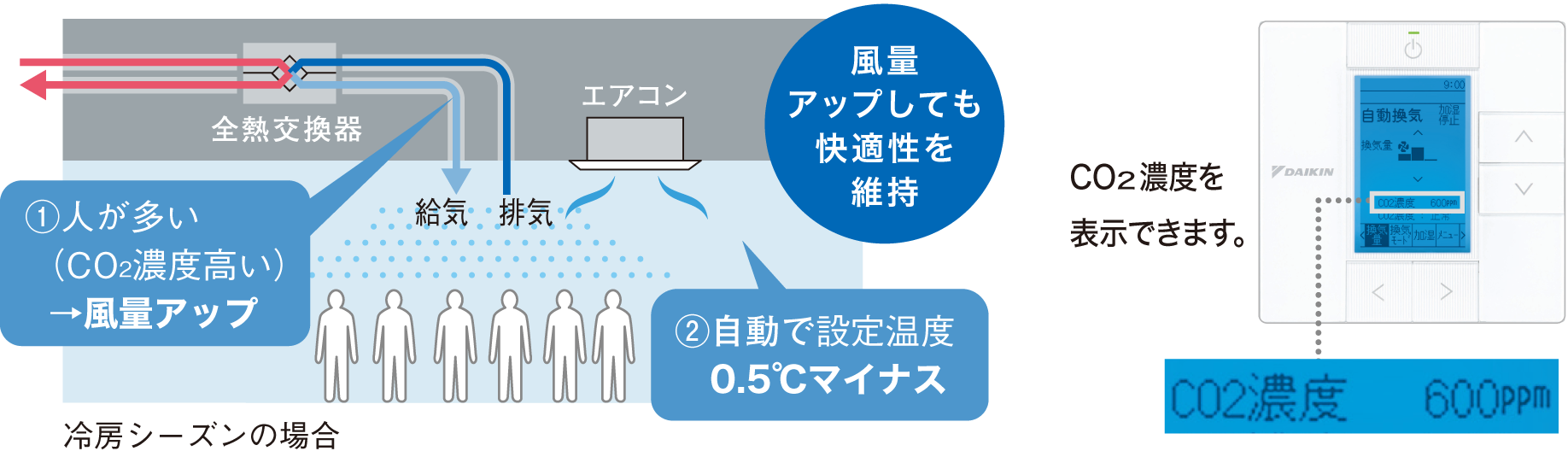

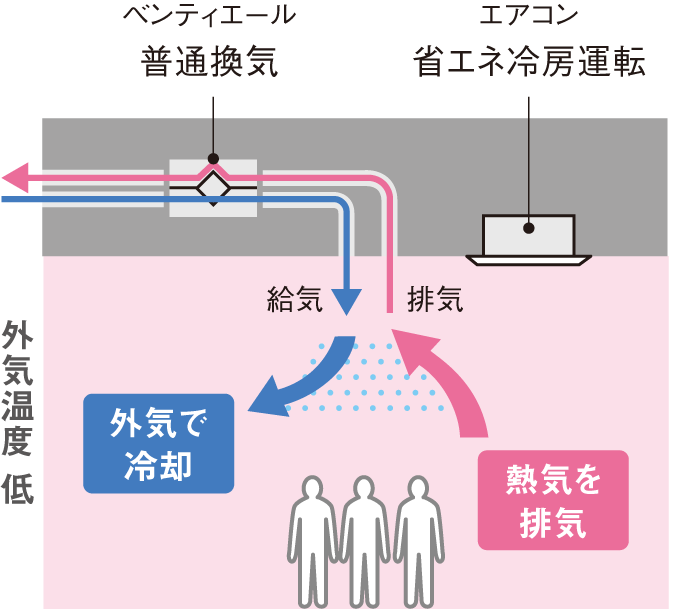

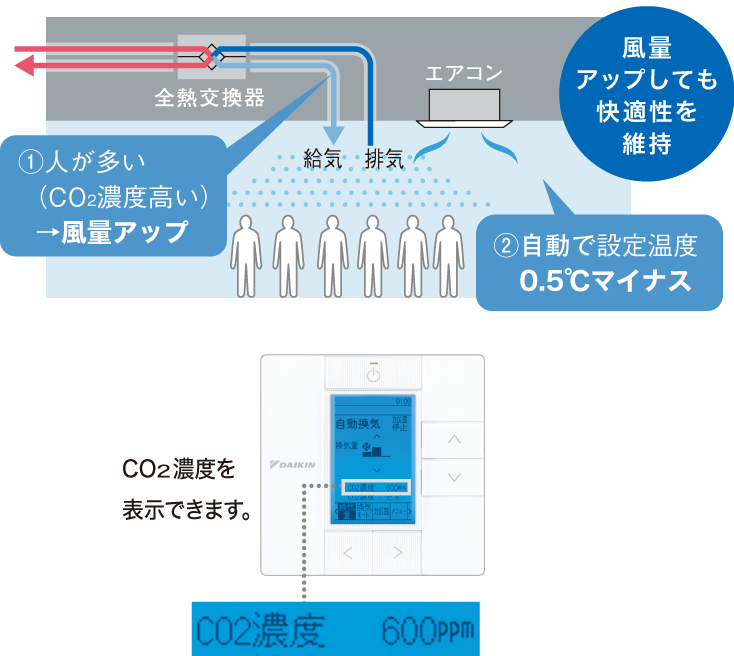

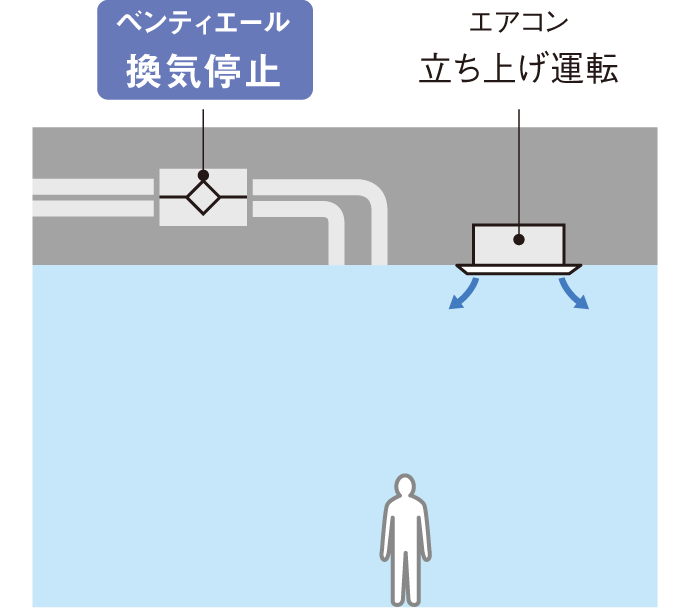

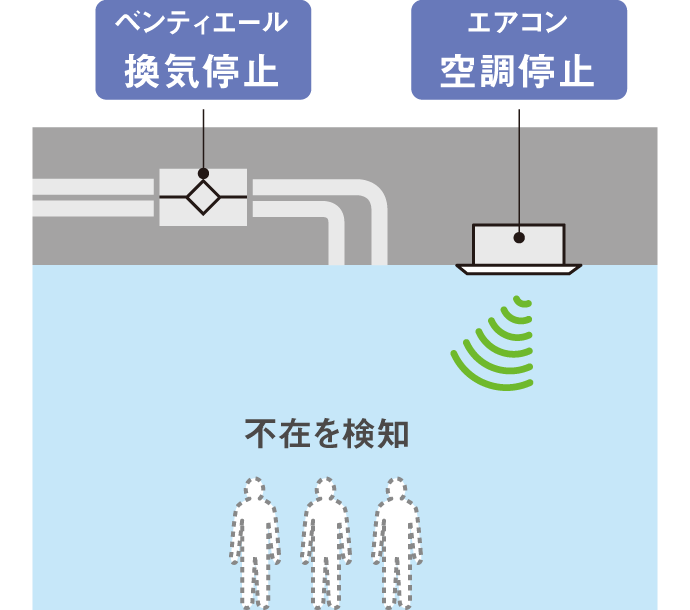

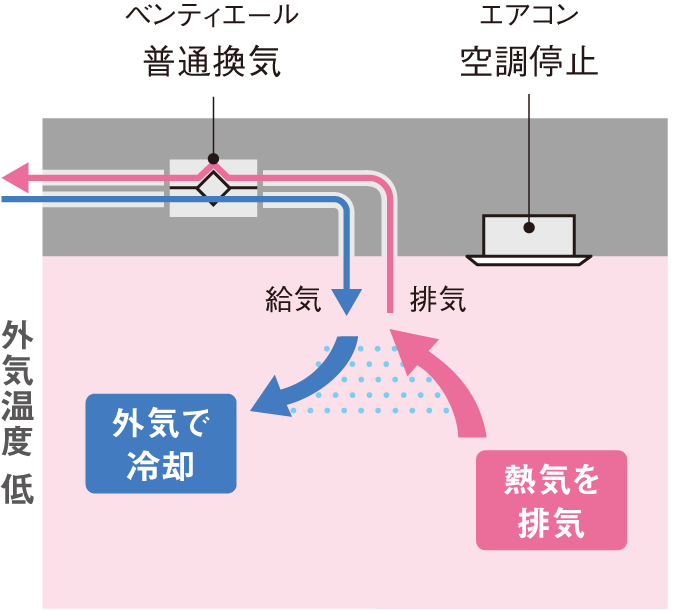

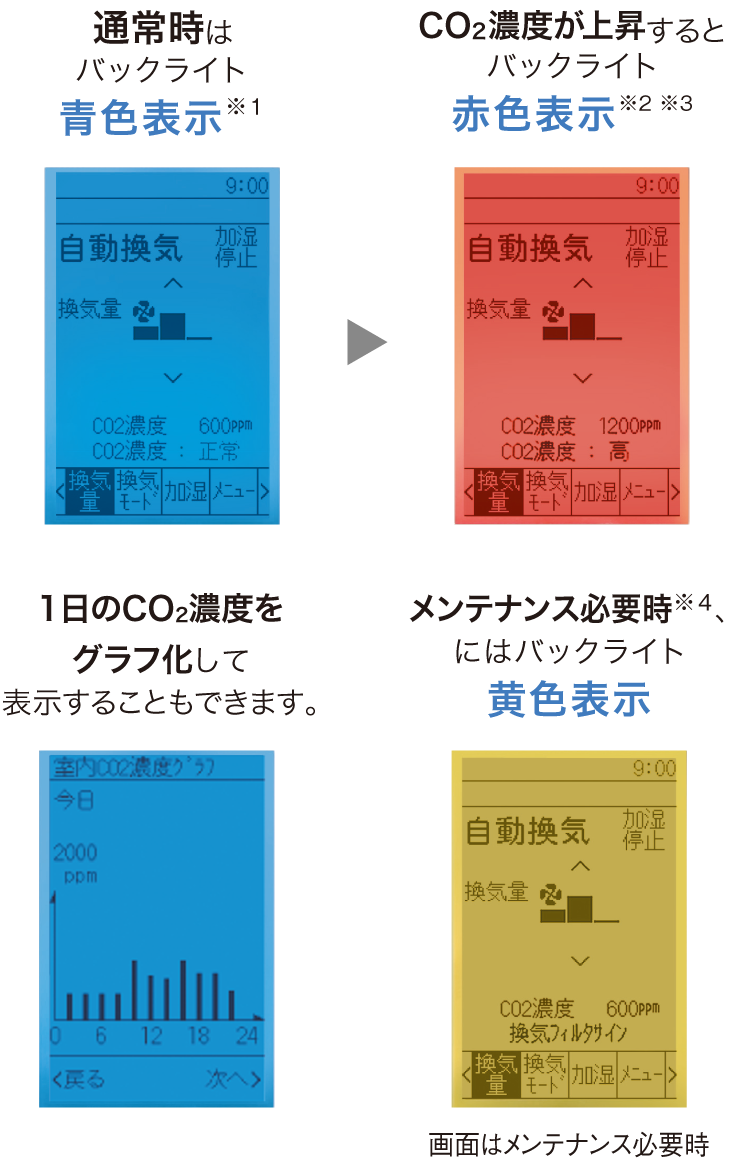

空調+換気の連動制御
