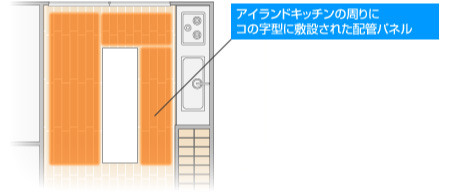

第3回　豊富な床暖房パネルでこだわりのキッチンにも対応

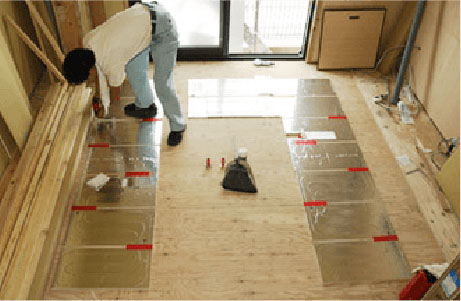

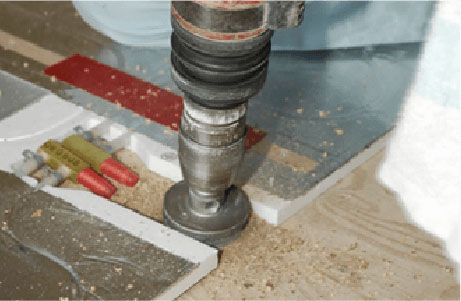

床暖房の配管パネルを敷設すると、次は下地への温水配管用の穴あけ工事。

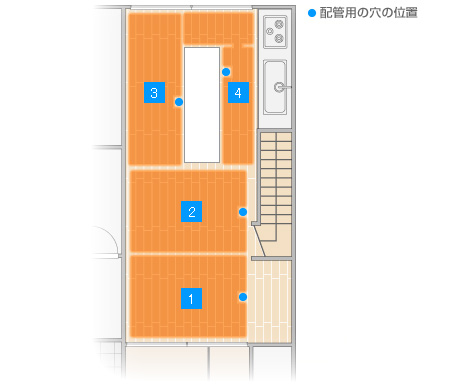

藤田様邸では、配管パネルをリビング南側1と中央2、キッチン西側3、キッチン北・東側4の4つに分けたため、
配管は全部で4系統、下地の穴あけも4ヵ所(●)となりました。

同時に、温水配管と室外機を接続するため、室外機が設置される東側の外壁にもドリルで穴を開けます。
この穴は、内壁に取り付ける操作用のリモコンから室外機へと電気配線を通すのにも使われます。

穴あけ工事が終わったら、配管パネルと温水配管の接続。

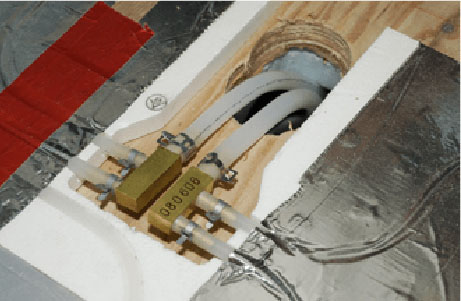

1系統あたり給水と排水の2本で構成された配管を4系等分、床下から事前に開けた下地の穴へと通して、配管パネルのジョイント部に接続します。

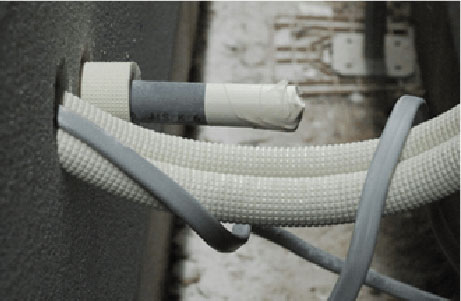

配管パネルへの接続が終わったら、室外機に接続するため、外壁の穴から外へ。
ここで、配管の接続具合をチェックするため、専用の機械で配管に空気を送り込みます。
圧力漏れがなければ、きちんと接続されている証拠です。

配管パネルが接続されたら、その上にフローリングを貼っていきます。

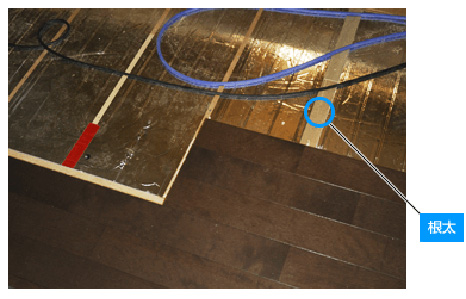

「ほっとぴあ」は、配管パネルに根太と温水配管が組み込まれたタイプ。
フローリングの上から、配管パネルの温水配管に直接荷重がかからないよう、配管パネルの根太方向とフローリングの方向が垂直になるように施工することが必要です。こうすれば、根太がフローリングを支える格好になり、パイプに直接荷重をかける心配がありません。

床暖房の敷設工事はここまでで完了。

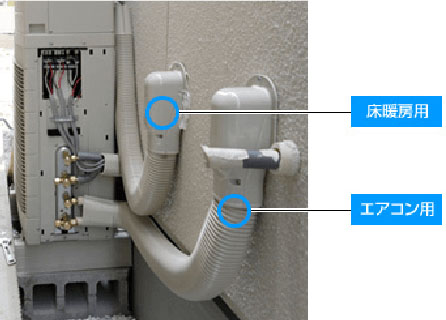

あとは室外機を設置し、床暖房と温水配管、配線類を接続していきます。

「ホッとく～る」の場合、エアコン連動タイプの温水床暖房なので、エアコンの室外機と床暖房用のユニットの2台分の設置スペースを、1台分に収めることができます。ただ藤田様邸では設置方法に、少し工夫が必要でした。

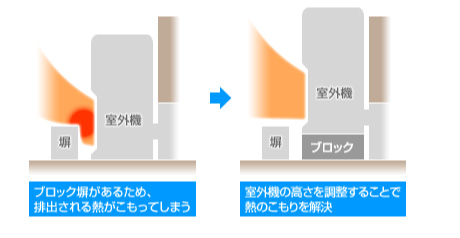

ブロック塀があるため排出される熱がこもってしまうのを解決するために室外機の高さを調整

工事の最後に残るのは、室内の壁面に設置するリモコンですが、これは壁のクロスを貼り終えたあと。
照明スイッチの近くの操作しやすい位置に穴をあけ、予め引き込んでおいた電気配線をリモコンに接続します。
こうして、内装の仕上げが終わる頃には「ホッとく～る」の工事もすべて終了。
試運転が行われることになりました。
