システムマルチ（ココタス接続タイプ）室外機製品仕様

製品特長
製品仕様

室内機についてはこちらをご覧ください

小空間も、リビングも、室外機1台で快適に。

NEW外気温46℃でも^※1運転できるマルチエアコン室外機が登場。

※1: 室外機の吸い込み温度。冷房・暖房能力を保証するものではありません。
冬の環境において霜の付着量が多くなる場合は、暖房を止めて霜取り運転を行う場合があります。

マークの説明

同じ色名の室内機でも機種によって色調が異なる場合がありますので、あらかじめご了承ください。
色名の（　）内の番号は参考マンセル値です。
掲載している外形寸法は代表寸法で、（　）内は突起物の寸法を表示しています。据付に際しては外形図をご参照ください。

ご希望の部屋数をお選びください

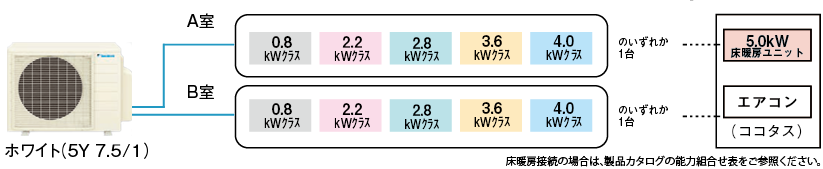

2室用

2台まで接続できます。
（室内機または床暖房ユニットは、必ず2台接続してください。）

高さ595・幅795（＋115）・奥行300（＋42）mm ・質量44kg （）内は突起物の寸法です。
「室内機の合計能力」を超えないよう選定してください。
ココタス（0.8kW）は必ず1台以上接続してください。

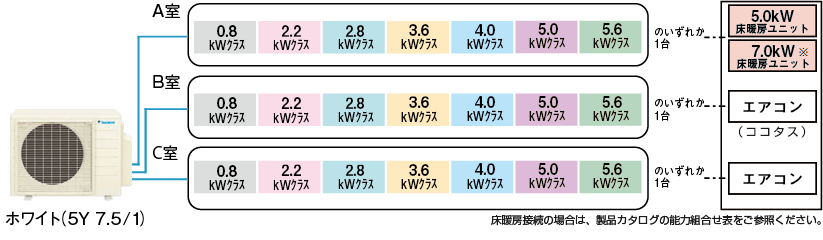

3室用

3台まで接続できます。
（室内機または床暖房ユニットは、必ず2台以上接続してください。ココタス2台のみの接続はできません。）

※床暖房ユニット7.0kWタイプは、3M583ACVには接続できません。

高さ595・幅795（＋115）・奥行300（＋42）mm（）内は突起物の寸法です。質量　3M583ACV：45kg　3M683ACV：47kg
「室内機の合計能力」を超えないよう選定してください。
ココタス（0.8kW）は必ず1台以上接続してください。

お部屋の数で調べる

2室用
3室用

	お部屋の数	室外機の能力	室内機の合計能力	機種名	電源タイプ	電源	冷媒配管接続径	配管長	最大高低差	【暖房】能力（kW）^※1	【冷房】能力（kW）^※1	消費電力量期間合計（年間）	【省エネ基準】目標年度/達成率	通年エネルギー消費効率	グリーン購入法調達基準適合商品

☆配管長さが全室合計のチャージレス長さを超える場合、20g/mの冷媒追加充填をおこなってください。

室外機を屋上に設置する場合は、室内機間の高低差を7.5m以下にしてください。

※1: 室内機最大接続時

ココタス設置のご注意

室内機に関するご注意

●高湿度環境が長時間続く場所には設置しないでください。 ●設置された部屋全体の湿度コントロールを行う用途では使用しないでください。 ●コンロの真上など炎の近くや油煙が直接あたる場所は避けて設置してください。 ●台所などの油煙が発生する場所で使用される場合は、レンジフードなどの換気装置との併用をおすすめします。 ●湯気を直接吸い込む場所、また高湿度環境(浴室・衣類乾燥機などの湿気が直接当る場所)が長時間続くような場所へ使用しないでください。感電・故障の原因になります。 ●業務用調理場など、油、酢のつきやすいところや水蒸気の多く発生する場所では設置・使用しないでください。 ●シリコン系整髪料などが直接かかる位置への設置はしないでください。 ●清掃、修理などの際には、シンナー・アルコール・その他化学薬品(酸・アルカリ洗剤)などの溶剤等は使用しないでください。 ●有機溶剤や酸・アルカリ洗剤が直接触れると塗装の剥離や商品各部の変色、発錆の原因となります。 ●トイレを掃除するときは、運転を停止してください。 ●トイレ用洗剤でお手入れしないでください。また、トイレの掃除は短い時間で十分に換気をしながら行ってください。トイレ用洗剤の揮発性ガスにより室内機の変形や変色、傷の原因になります。●火災報知器が設置してある場合は、エアコン本体を感知部から1.5m以上離れたところに据付けてください。

室外機に関するご注意

●システムマルチ接続時は、2畳以上の空間が必要です。接続されるユニットにより、据付可能な部屋のサイズが変わります。 ●天井高さが1.8ｍ以下の手が届く場所には設置しないでください。●冷房・暖房の同時運転はできません。 ●室外機を屋上に設置する場合は、室内機間の高低差を7.5m以下にしてください。 ●換気扇を併用した場合は設定温度に到達しにくくなります。 ●開放天井へは設置しないでください。漏電(感電)、早期故障の原因となります。 ●著しいアンモニア臭やペット臭のしない場所（アンモニアガス濃度が1.5ppm未満）に据え付けてください。冷媒漏れや故障の原因となります。 ●温泉地域には設置しないでください。腐食(落下)、漏電(感電)、早期故障の原因となります。

製品についての詳細はこちら製品カタログ
