製品・システム構成
システム概要イメージ
- ※1.
- BACnet Client機能とBACnet Server機能は併用できません。
- ※2.
- モジュールコントローラー機能とBACnet Client機能・BACnet Server機能は併用できません。
- ※3.
- BACnetプロトコルを介したBACnet Serverに接続される機器・センサーを機器として登録し、監視・操作することができます。
通信方式と接続可能台数
| 型式 | 通信方式 | 区分 | ポート数 | 室外機 | 室内機 |
|---|---|---|---|---|---|
| DGE601B1 | DⅢ-NET | 本体のみ | 2ポート | 最大7系統／ポート | 最大64グループ 128台／ポート |
| DⅢ Plus ADP/SLOT 併用時 |
最大8ポート | 最大56系統 | 最大512台 | ||
| DⅣ-NET | 本体のみ | 1ポート | 最大20系統 （マルチ機含め40台） |
最大128台 | |
| DⅣ Plus ADP/UNIT 併用時 |
最大8ポート | 最大80系統 （マルチ機含め160台） |
最大512台 |
- ＊
- DGE601B1にはDⅢ-NET通信が2ポート、 DⅣ-NET通信が1ポート標準で搭載されています。
- ＊
- DⅢ-NET拡張アダプターは使用しないでください。
- ＊
- DⅢ-NET通信およびDⅣ-NET通信のポートに接続される機器の合計は最大で室内機512台、室外機80系統までとしてください。ただし、接続するポートの通信方式による制限を超えて接続することはできません。
DⅣ-NET通信のポートに接続する機器が
室内機128台または室外機20系統（40台）を超える場合
DⅣ Plus ADP（DGE601A4）（別売品）を用いて接続台数を増やすシステム例
DⅣ Plus UNIT（DGE601A5）（別売品）を用いて接続台数を増やすシステム例
DⅣ Plus UNIT またはDⅣ Plus ADPを使用することで最大合計8ラインまで拡張し室内機512台、室外機80系統（160台）まで接続することが可能です。
- ＊
- ８ラインまで接続することはできますが、系統数や接続可能台数は１ライン分×８とはならないことに留意ください。

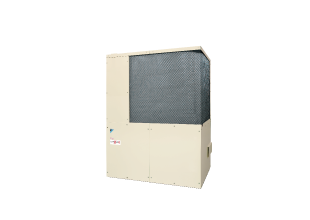

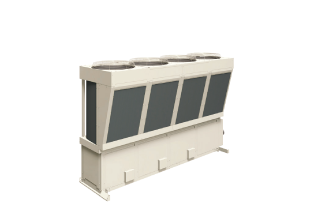

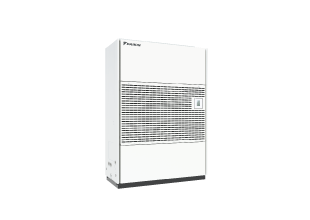

接続対応機種
-

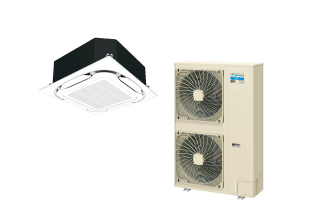

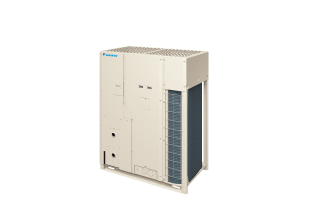

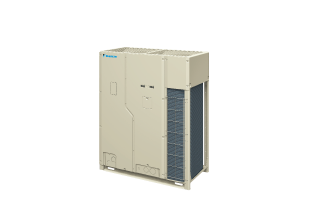

マルチエアコン※1 -
-
-
-

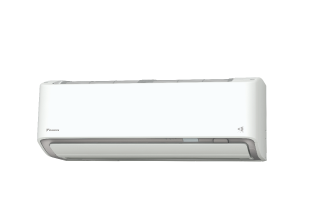

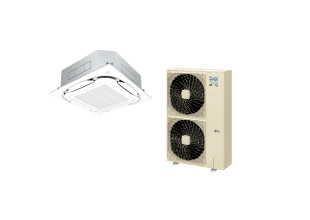

エアコン -
-
-

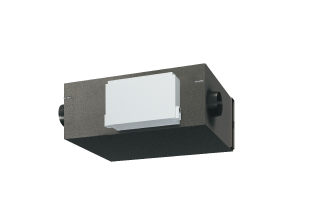

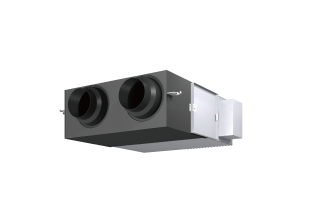

ユニット -

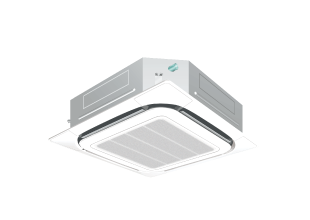

ユニット※2 -
-

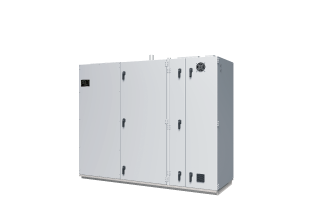

エアコン -
- ※1. R32冷媒採用のビル用マルチエアコンも接続可能です。
- ※2. オプション品のファンコイル制御ユニットが必要。
- ※3. ルームエアコンは一部使えない機能があります。
機能一覧（2024年9月時点）
| カテゴリ | コンテンツ | Basic パッケージ |
追加 オプション |
機能・サービス内容 |
|---|---|---|---|---|
| 遠隔から簡単操作 | マルチデバイス対応 |
● |
離れた場所や外出先から、スマートフォン、パソコン、タブレットで設備の確認や管理が行えます。 | |
| 多物件遠隔監視 |
● |
広い敷地内や、離れた場所にある複数施設の設備を、 遠隔から一元管理できます。 |
||

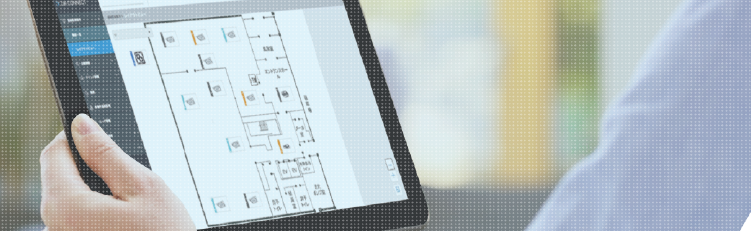

| レイアウトビュー |
● |
フロア平面図に機器の配置がわかりやすく表示され、直感的な操作が可能。設置場所に合わせた最適な管理が行えます。
|
||
| マップビュー |
● |
管理している複数拠点を地図上に表示。各拠点にある機器の状態が ひと目でわかるため、問題が発生した際も素早い対応が可能です。 |
||
| 便利な管理機能 | 運転データ出力機能 |
● |
管理している機器の直近2年分の運転データを、遠隔から取り出し可能。省エネ管理や保守計画に活用いただけます。 | |
| 料金管理機能 （按分集計機能） |
● |
運転状況に応じて室内機ごとの電力・ガス消費量を自動で振り分け。空調機やテナントごとの空調料金計算の手間を軽減します。 | ||
| 料金管理機能 （テナント帳票機能） |
● |
電力・ガス消費量データに基づいて、請求書などの帳票が自動で作成できます。 | ||
| ユーザ管理機能 |
● |
テナントごとや、設備ごとに操作や設定が可能。また、利用者ごとに管理機能が振り分けられ、効率よく管理が行えます。 | ||
| スケジュール制御 |
● |
空調だけでなく、照明などの設備の運用を含めたスケジュール制御で、年間を通して日々の運転管理を自動化できます。 | ||
| 緊急停止制御機能 |
● |
火災警報の信号をDK-CONNECT edgeに入力することで、DK-CONNECT edgeに接続されているDⅢ機器を停止することができます。 | ||
| 省エネをサポート | 機器間連動制御 |
● |
空調機やセンサー類を組み合わせ、独自の便利機能を構築。お客様に最適な機器管理が可能になります。 | |
| デマンド制御 |
● |
設定目標電力値を越えないよう空調の電力消費を段階的に抑制。快適性を維持したデマンド制御を行います。 | ||
| エネルギーの見える化 |
● |
エネルギー 消費量（電気・ガス・水道など）を見える化することで、消費量の多い箇所や時問帯を特定し、電気代削減につながる運用のムダを発見します。 | ||
| 省エネシミュレーション |
● |
空調機の消し忘れ防止や温度設定の見直しなど、エネルギー の見える化によって出てきた改善点を実際にシミュレーションし、電気代の削減ポテンシャルを試算することができます。 | ||
|
NEW 遠隔自動省エネ制御 |
● |
空調機の運転データをリアルタイムに収集し、AIで各部屋ごとに熱負荷を予測。 従来制御よりも先回りして遠隔から空調機を自動チューニングすることで、省エネ性と快適性の両立を実現します。 |
||
| 安心の アフターサービス |
異常メール通知 |
● |
機器に異常が発生した際、あらかじめ登録したメールアドレスに異常内容を送信。メール本文のURLからWEB修理依頼も可能です。 | |
| 履歴機能 |
● |
異常、制御、設定、状態といったシステム情報履歴を最大31日分（画面表示８万件、ファイル出力60万件）確認できます。 | ||
| 遠隔応急運転サービス |
● |
空調機が故障した際、遠隔からお客様自身で応急運転設定が可能。故障による空調機の停止期間を大幅に短縮できます。 | ||
| 冷媒漏えい通知機能 |
● |
常時自動診断を行い、空調機より冷媒漏えい、または漏えいの疑いを検知した場合は、管理者にメールでお知らせします。 | ||
| 通信安心パック |
● |
初期契約時に同時加入いただくことで、通信トラブルによる不具合に無償で対応します。 | ||
| 他社（ダイキン以外） システムとの連携 |
他システムとの接続 |
● |
WAGO社 I/Oシステムやパナソニック製照明制御システム（フル2線）※と通信で接続・連携が可能です。
|
|
| BACnet Server機能 |
● |
DK-CONNECTに登録した室内機・ベンティエールの設定値がBACnetオブジェクトとして使用することができるようになります。「IEIEJ-G-0006：2006及びアデンダムa」、「BACnet/IP通信」に対応します。 | ||
| BACnet Client機能 |
● |
DK-CONNECTを中央監視盤として、他社の機器・センサーをBACnetオブジェクトとして登録し、監視・操作できるようになります。「BACnet/IP（ISO16484-5（BACnet2004））」に対応します。 | ||
| 熱源 システム との連携 |
モジュール コントローラー接続 |
● |
DK-CONNECT edgeとモジュールコントローラーをModbus通信（Modbus IP）で接続し、モジュールチラーシステムを監視制御することが可能です。 |
