ダイキンの高品質施工
安定した高品質な空調配管工事
日本国内における少子高齢化による人材不足が進むなか、空調業界でもベテラン技術者の高齢化、人材不足が大きな課題となっています。
ダイキンは施工技術者の熟練度や人数に関わらず、あらゆるお客様に安定した高い施工品質を提供するため、空調配管工事の“省施工化”に取り組んでいます。
高品質で安心な施工をサポート
業界唯一※1「フレア加工不要のエアコン」登場!

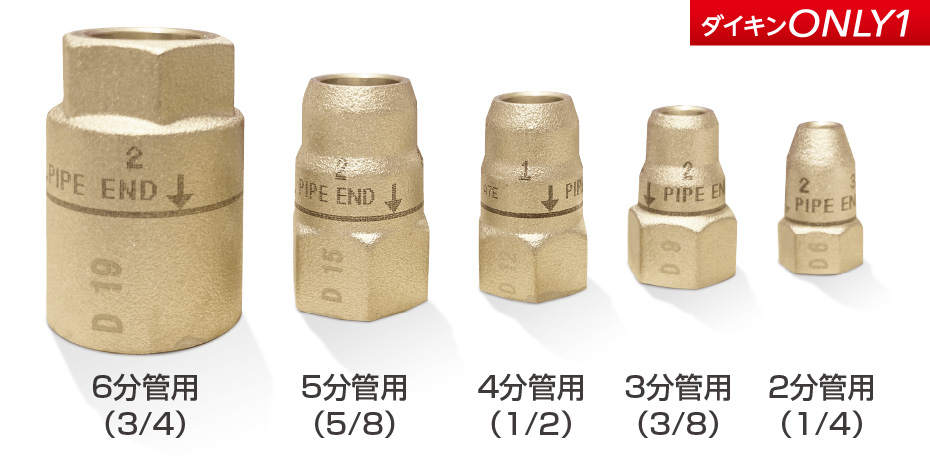

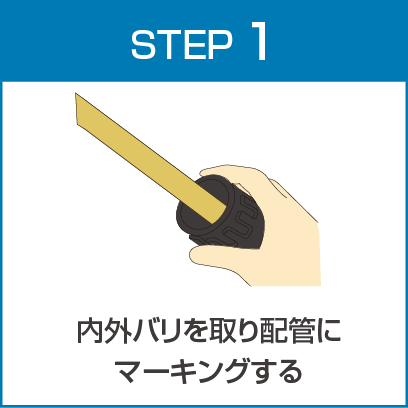

1.フレアレスジョイント（室内機・室外機ともに標準付属※2）
室内機や室外機の配管接続部をラッパ状に広げる「フレア加工」は、適切に加工しないとガス漏れの原因となる重要な作業ですが、作業者の技量により品質にばらつきが出やすく、熟練の知識と技術が必要となる作業でした。この「フレア加工」を無くすことで、熟練の技術や経験を必要とせず、配管施工の「簡単」「安心」「品質向上」が見込めます。
簡 単 フレア加工不要、初級者でも素早く施工 （従来のフレア加工も可能です）

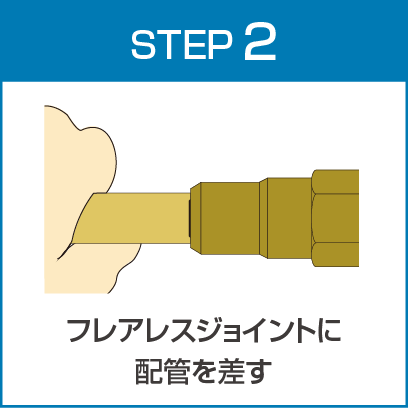

現地配管を直管のまま差してナットを締めるだけの簡単作業なので、技能不要ですばやく高品質に仕上がります。
- 条件：
- 配管施工（配管切断～配管加工～室内・外機の接続）の時間をフレアレスジョイント有・無で比較（当社調べ）

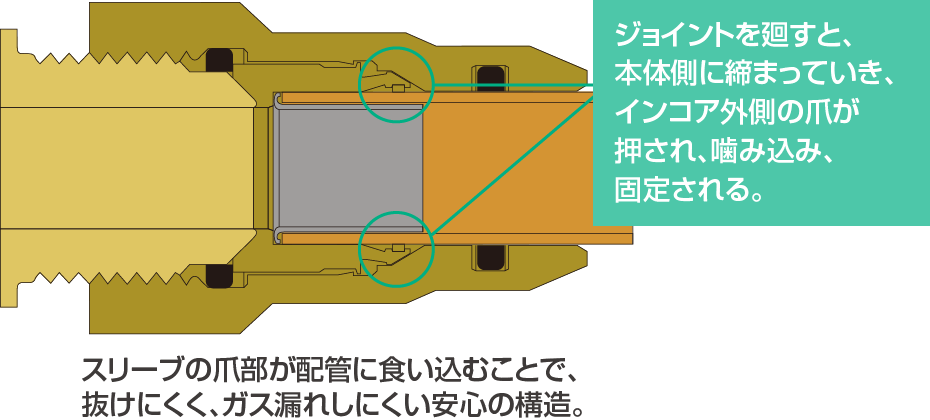

安 心「抜けない」「漏れない」構造※3
作業者の技量不足やミスによるガス漏れのリスクを低減します。
品質向上仕上がりの差が出にくい

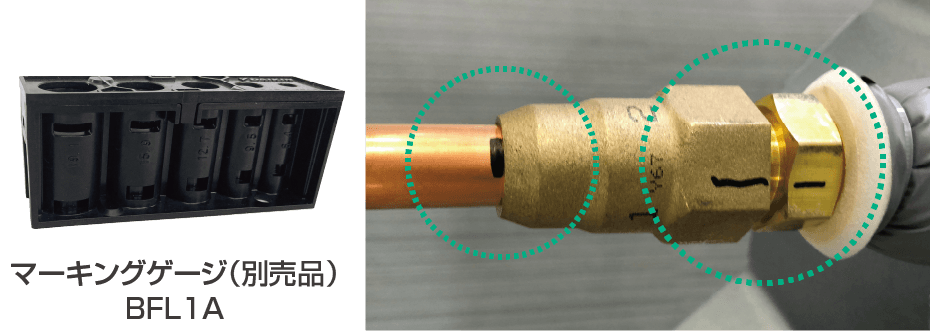

配管挿入位置、ナット締付け位置をマーキングするので、作業ミスや品質のばらつきが起きにくく、仕上がりを目視で確認できるため安心です。
- ※1.
- 店舗・オフィスエアコンにおいて。2022年8月1日現在。
- ※2.
- P224・P280形室内機を除く。
- ※3.
- 施工要領書の手順に従い、適切に施工した場合。
ドレン勾配を気にせず、簡単に取付けできる
2.ドレン勾配フリー
適用室内機
S-ラウンドフロー、エコ・ダブルフロー、シングルフロー（長配管用を除く）※4、ビルトインHiタイプ、天井埋込ダクト形（P224・280形は対象外）※4
ドレン勾配フリー用配管接続キットが必要です。
- ※4.
- 短配管用の場合、許容銅管長さ 最長4mまで。

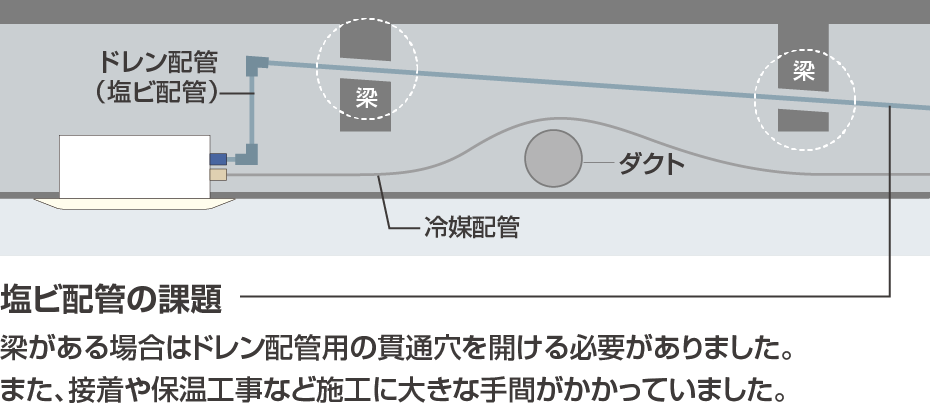

従来の施工方法だと
ドレン配管内でドレン水が滞留しないよう勾配（高さ）を取る必要があり、厳密な施工管理が必要でした。

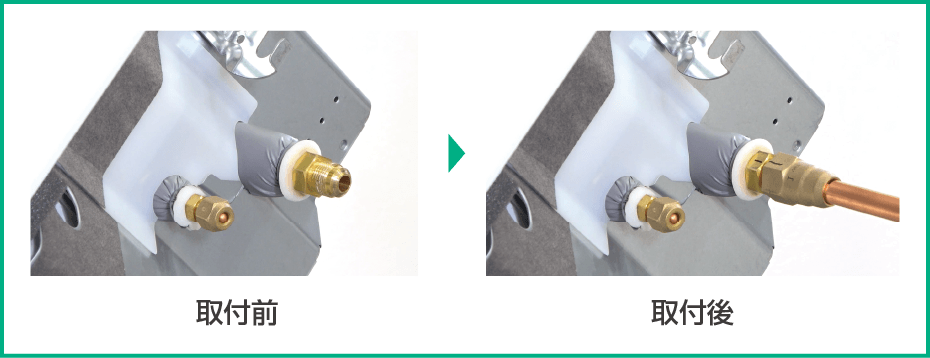

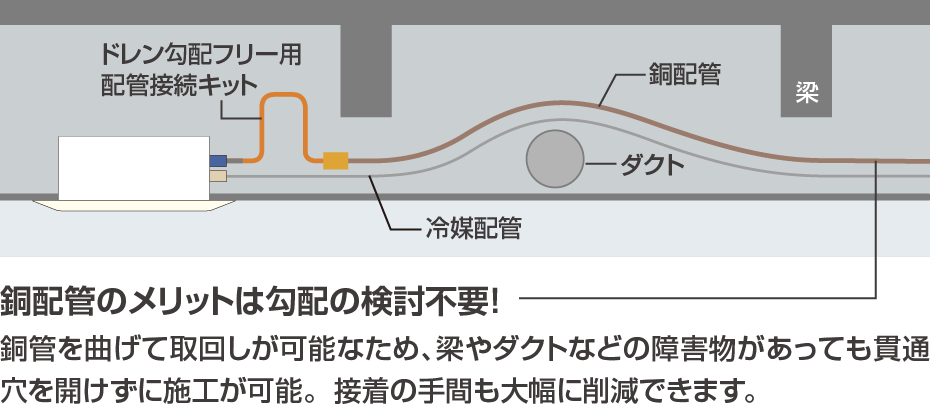

ドレン勾配フリー用配管接続キットを使用すると
ドレン配管に、従来より口径の小さい銅配管を採用。
室内ユニット内のドレンポンプの圧力で、ドレン水の圧送が可能になりました。さらに、銅配管の抗菌効果でスライムの発生を抑制します。
- ●
- 「ドレン勾配フリー用配管接続キット」ご使用時、現地ドレン配管の終端部に追加の短配管用キットが必要となる場合があります。詳しい配管立上げ揚程など、設置制約につきましては スカイエア総合カタログ「設置・取扱い上のご注意」をご確認ください。
- ●
- 「ドレン勾配フリー用配管接続キット」についてはオーケー機材（株）扱いですが、詳しくはダイキン工業（株）までお問い合わせください。
技量の差が出にくい、火を使わない、配管継手方法

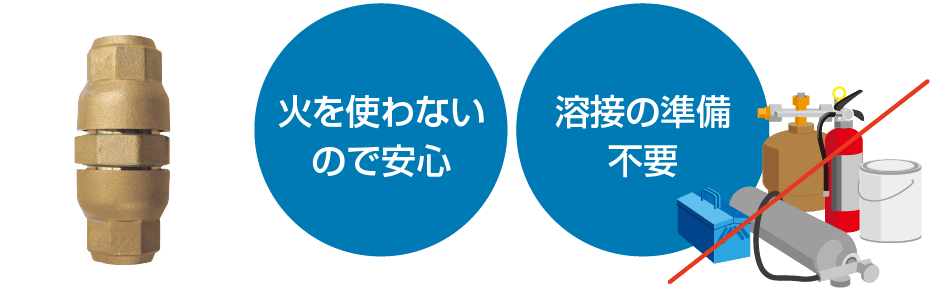

3.冷媒配管継手 クイックパイパー（別売品）
溶接不要で、銅管を差すだけのため技量による仕上がりの差が出ません。また、溶接の準備・運搬・搬出にかかる時間がなくなり、事前の準備も楽になります。火災の安全対策、書類作成や届けの手間も不要です。

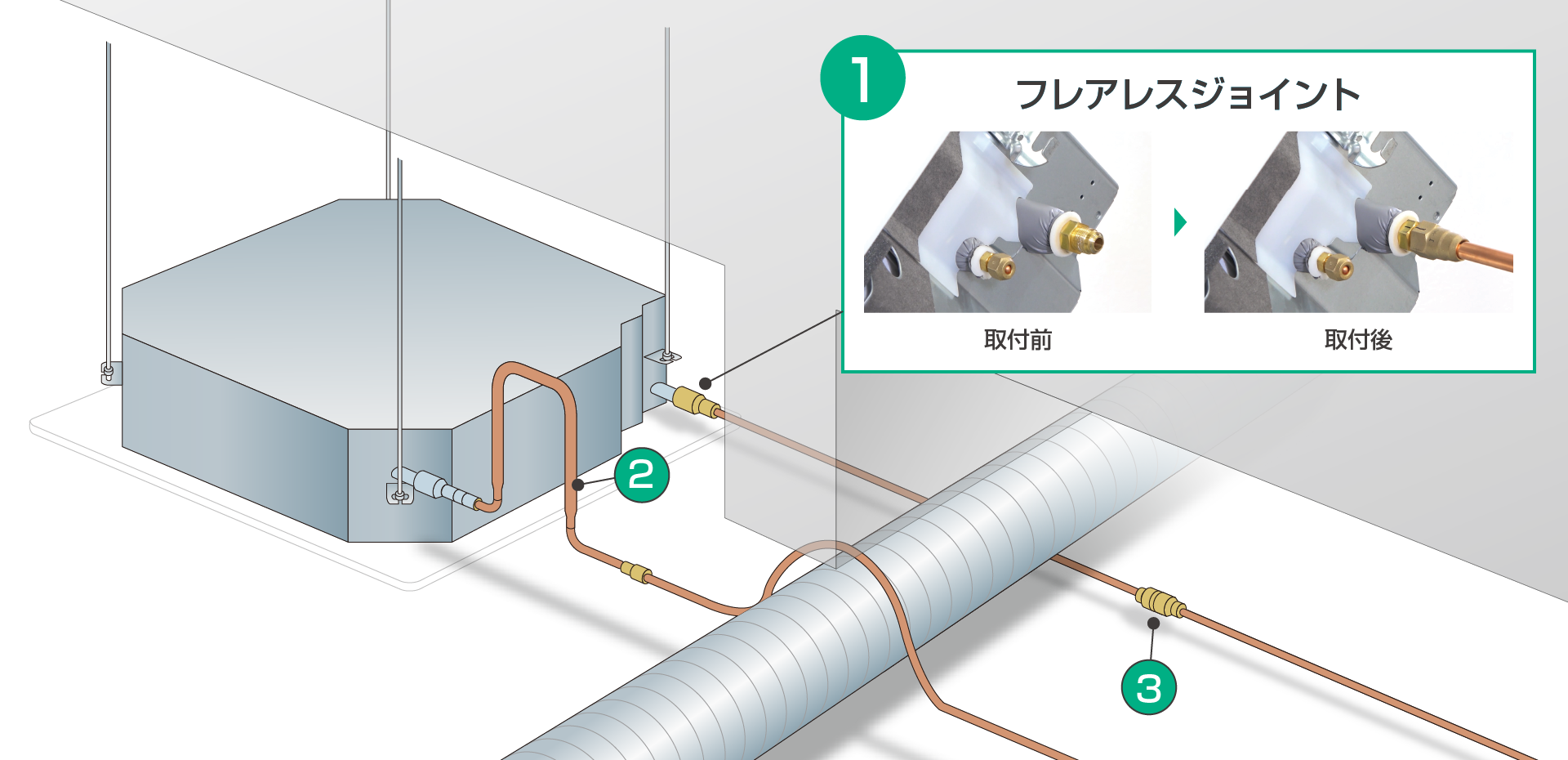

ダイキンの省施工 配管施工取付イメージ
室内機の省施工

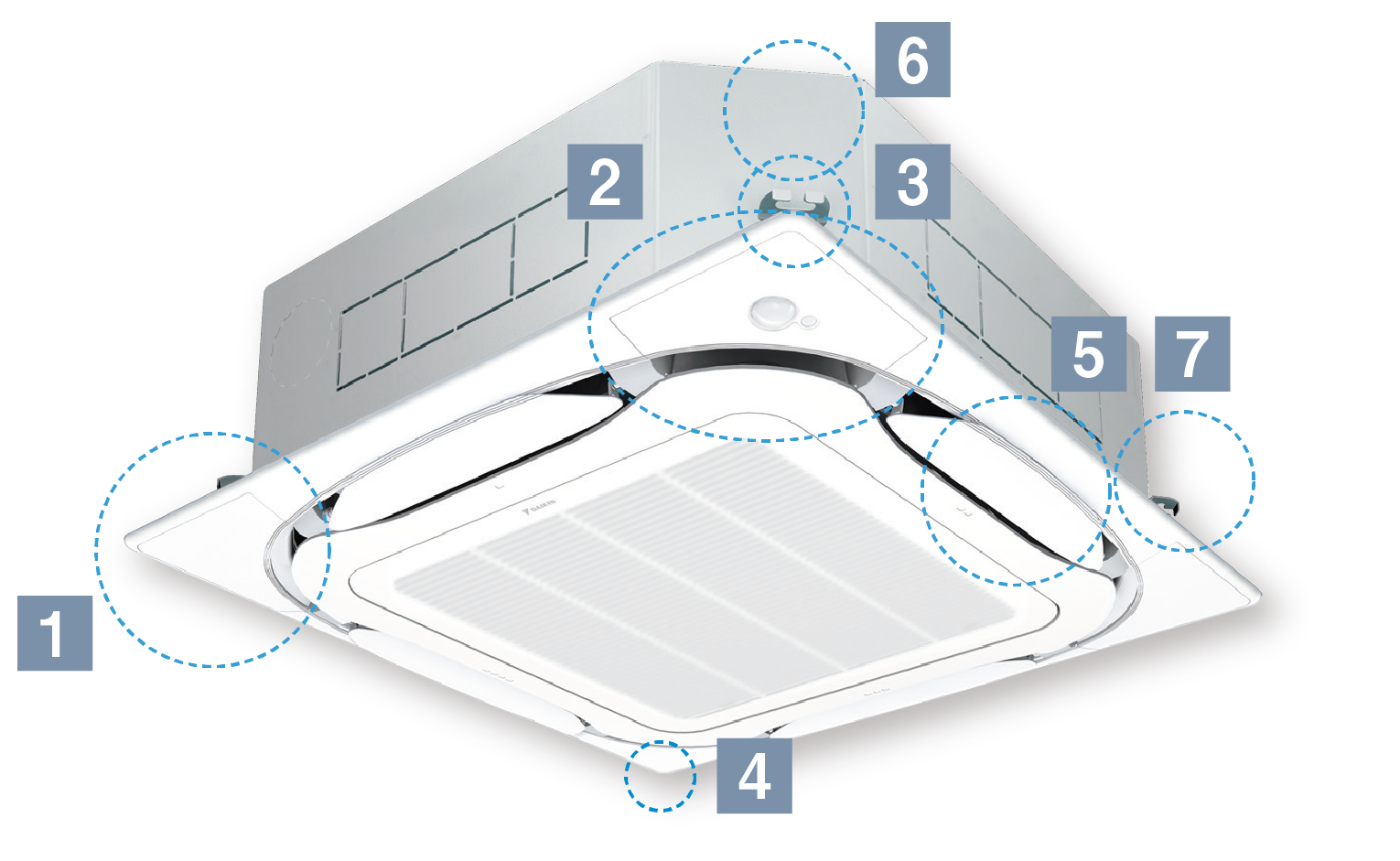

S-ラウンドフロー室内機の設置・施工性
施工や定期的なメンテナンス作業がラクになるさまざまな工夫

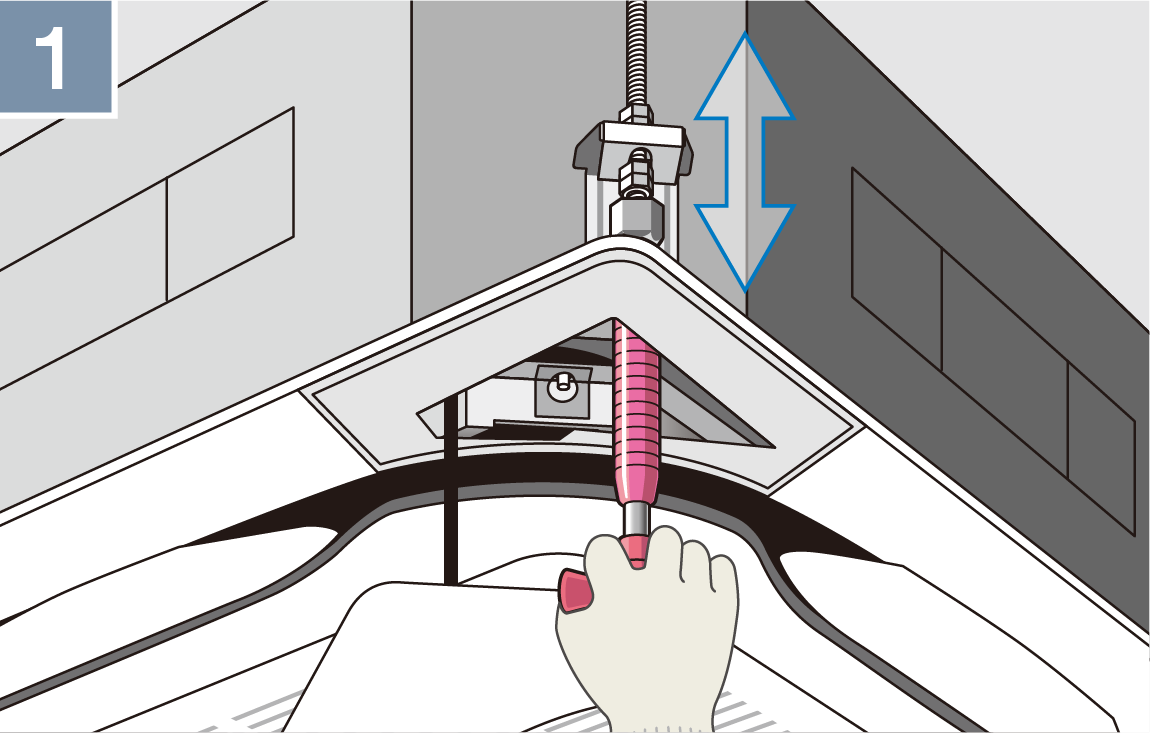

パネルを外さずに本体高さが調整できる※
パネルを取付けたまま「アジャスターポケット」から天井面とパネルとの水平レベルが最終調整できます。
- ※
- エコ・ダブルフロー、シングルフロー、ショーカセにも採用

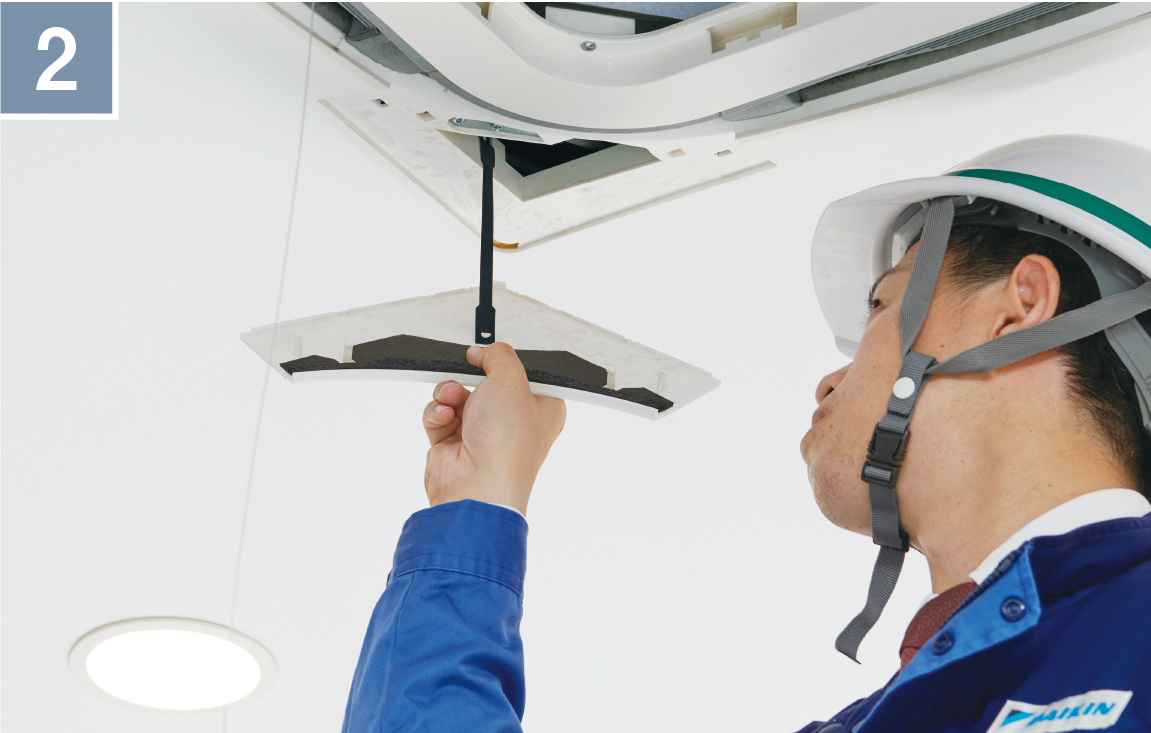

工具なしで簡単に取付け・取外し
コーナーカバーはネジがなく、工具なしで簡単に取外せます。取外してもベルト付きでたれ下がるから置き場所や紛失のリスクを抑えることができます。

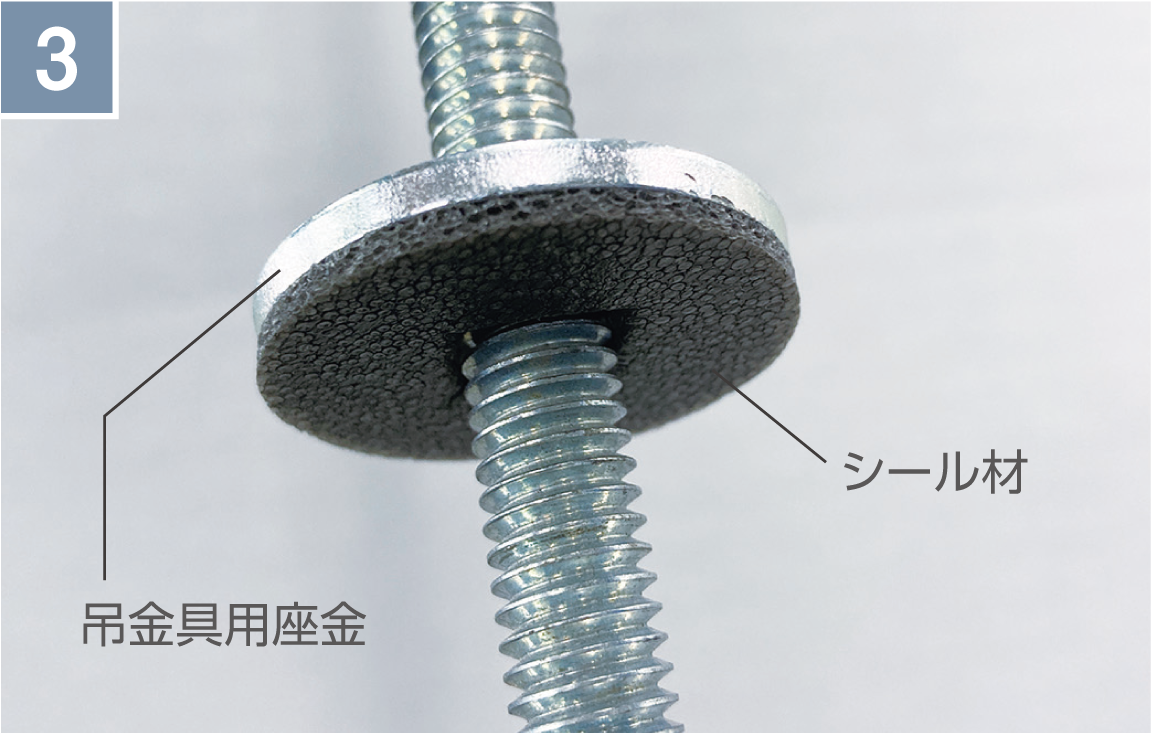

吊り位置の固定が簡単
吊金具用座金にシール材を追加することで、追加部材不要で座金を固定できるようになり、より作業性がアップしました。

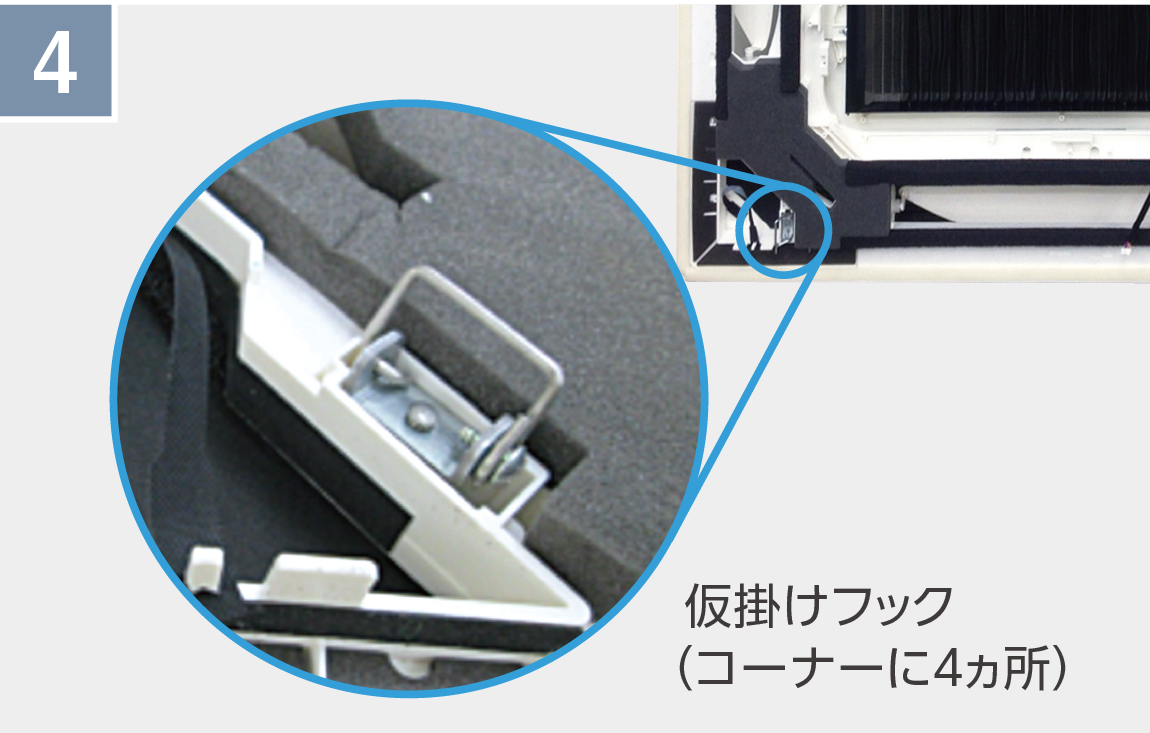

パネルの仮掛けが可能
1人での作業に配慮して、コーナーに4ヵ所の仮掛けフックを採用しました。パネルを支える必要がないため、両手で配線作業ができます。

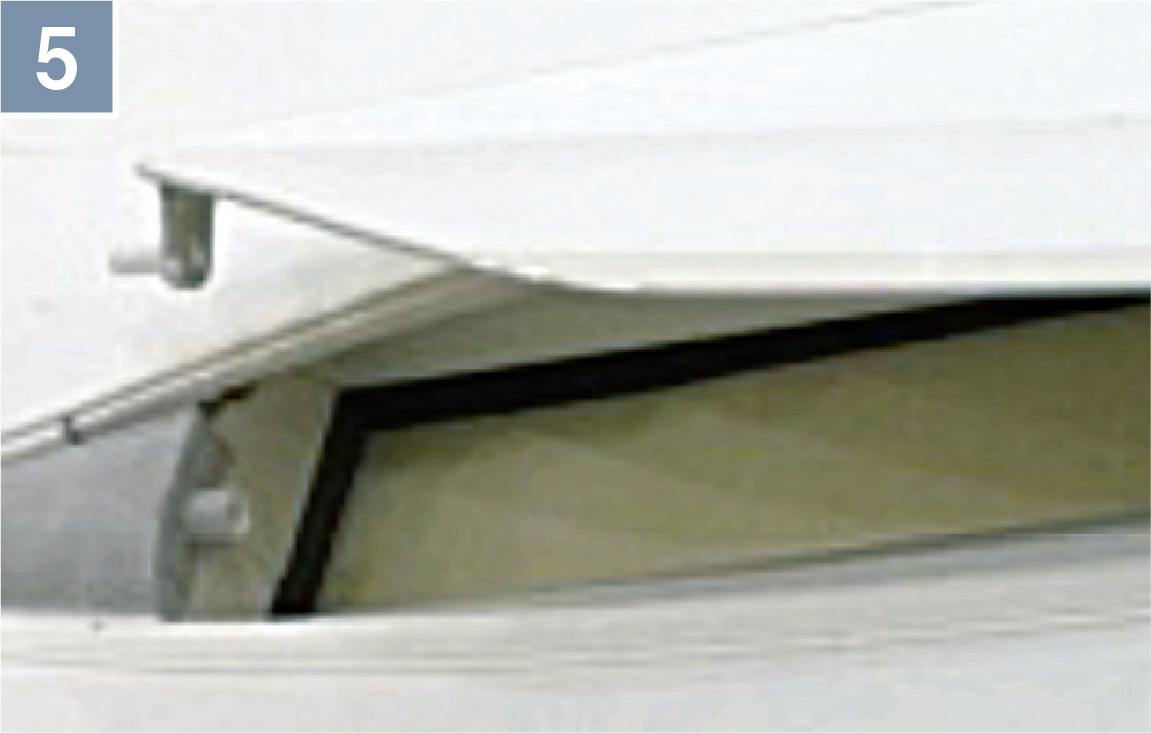

フラップの取外し・清掃が簡単
工具なしでフラップが取外せて植毛レスで洗うのも簡単です。

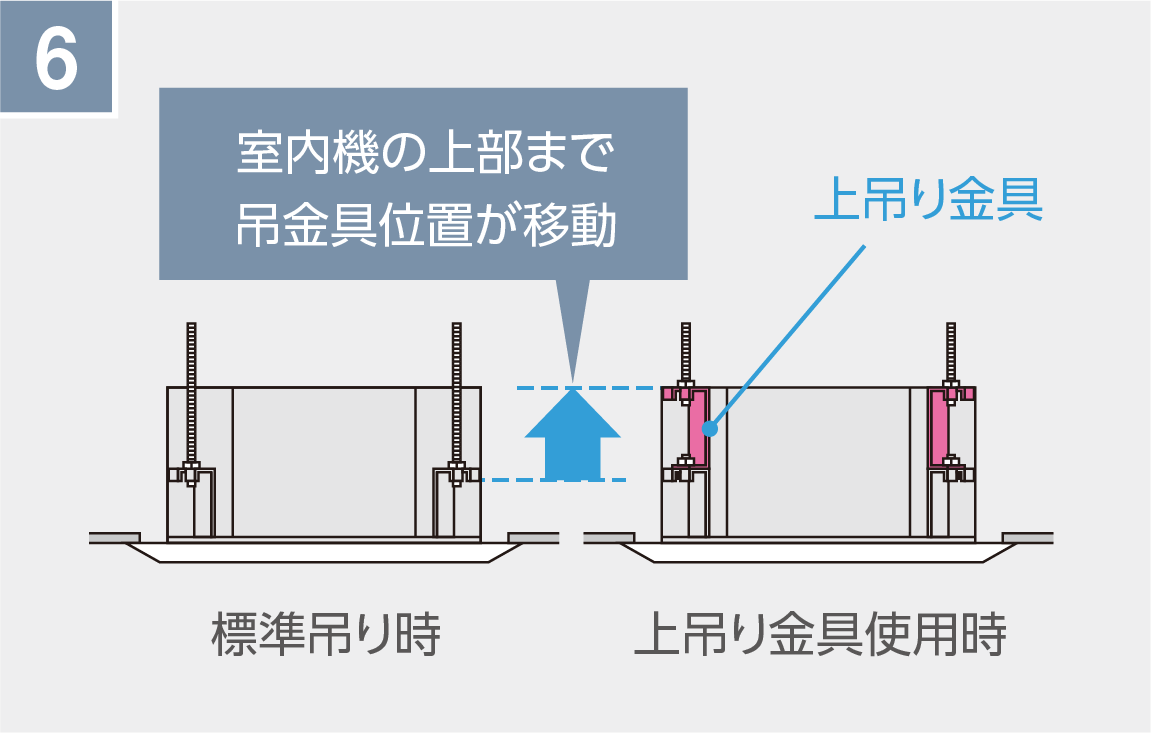

状況に合わせて上吊りが可能
別売品の上吊り金具を使用すれば、「建築設備耐震設計・施工指針」に基づいた施工が可能です。

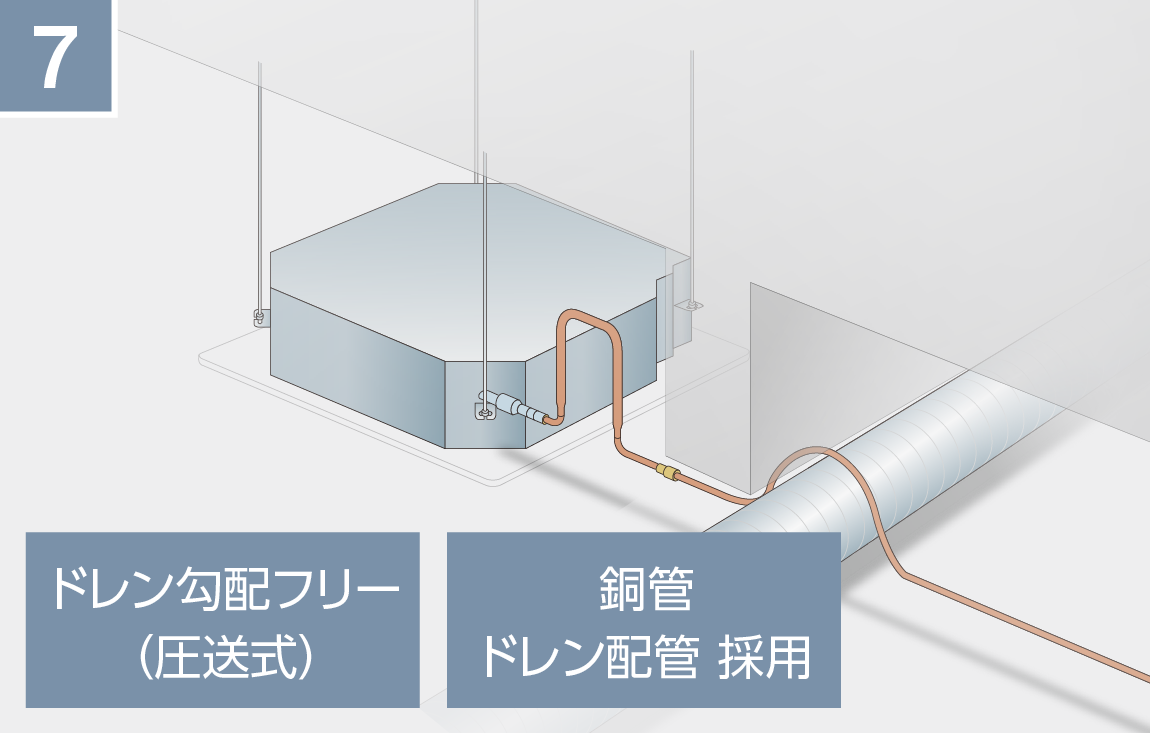

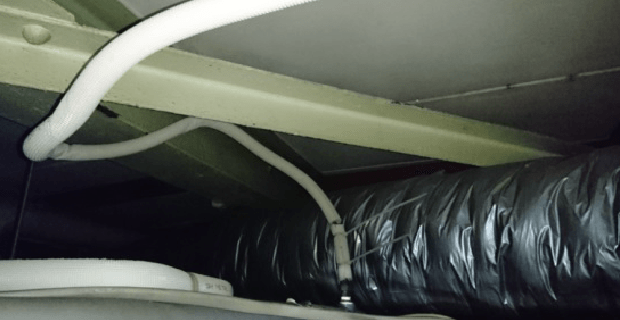

ドレン勾配フリー
ドレン勾配を気にせず、簡単に取付けできる。
銅管を使用したドレン勾配フリー施工で15年間の実証試験を実施し､ドレンの詰まりが発生しておらず、銅管内面へのスライムの発生、腐食・孔食の発生がないことを確認しました。
＜試験条件＞
弊社事務所内に2004年施工（15年経過）。
- 試験機：
- 天井埋込カセット形 ラウンドフロータイプ（FXYFP71M型）、ドレン配管：φ9.5被覆銅管（６ｍ）。

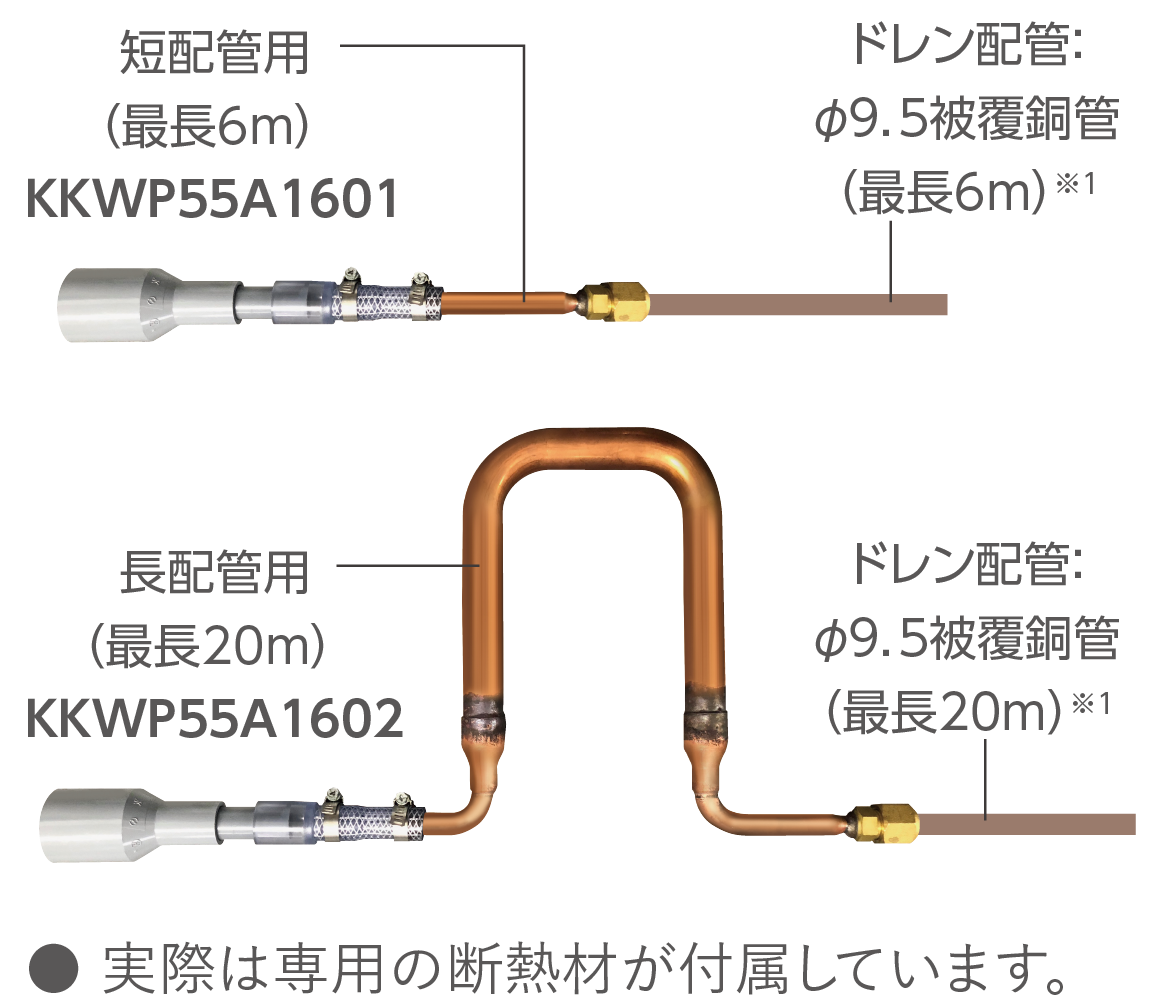

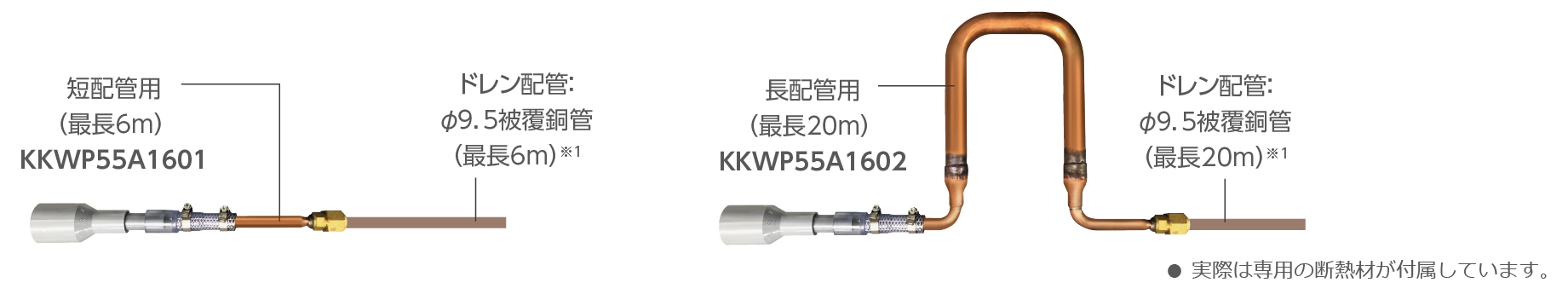

ドレン勾配フリー用配管接続キット
- ※1
- ドレン配管：φ9.5被覆銅管は現地手配です。

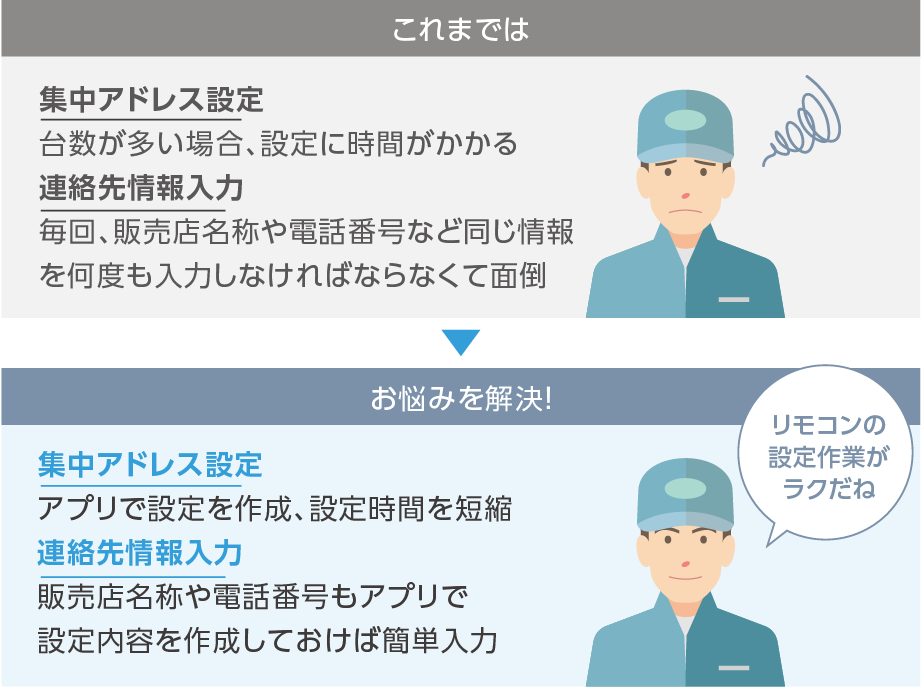

現地設定も省手間・省施工

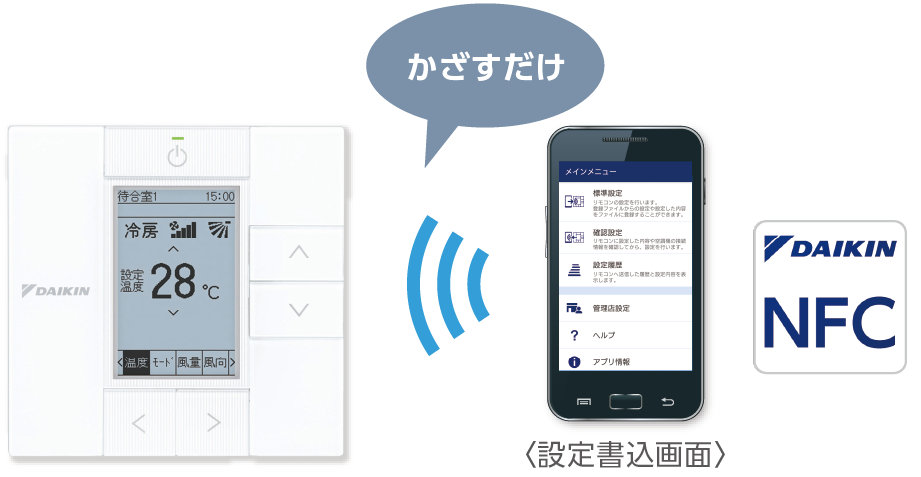

スマートフォンで簡単現地設定
専用アプリをインストールしたスマートフォンをかざすだけで、
画面表示や現地設定を簡単に設定可能。
主な設定項目
時計設定／スケジュールタイマー／言語切換／リモコン名称（場所表示）／連絡先名称／現地設定／集中アドレス設定
画面のカスタマイズ内容に関しましては、業務用リモコンサイトをご覧ください。
業務用リモコンサイト
Android端末に加えて、iPhoneでも対応可能になりました。※
- ●動作確認済みOS ：
- Android バージョン13.0
iOS バージョン15 - ●動作確認済み機種：
- Sony製 Xperia5IV
Apple製 iPhone8、iPhoneSE（第2世代）、iPhone13
- ※
- iPhoneにはワイヤードリモコン BRC1G4のみ対応。BRC1G3（2021年度モデル）以前のリモコンは対応していません。
- 注）
- 専用アプリは当社指定の販売店のみ使用可能です。詳細は当社営業窓口にご相談ください。
室外機の省施工

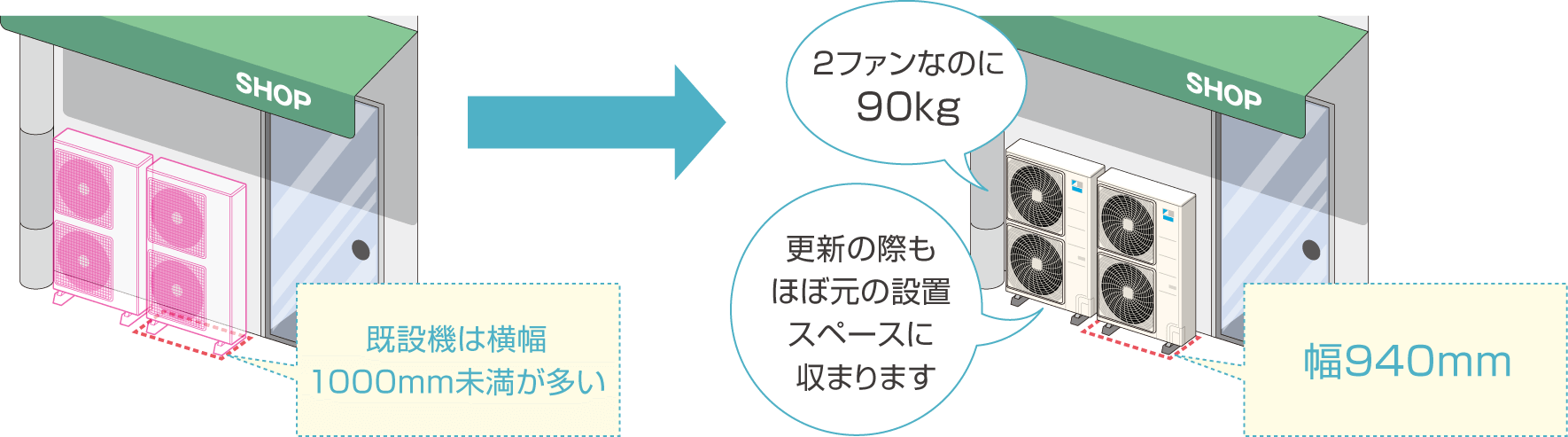

軽量・コンパクトで置き換えしやすい室外機
狭い場所への設置に配慮したコンパクト設計
省エネ性の向上にともない室外機が大型化する傾向にあるなか、
オールアルミ製のダブルマイクロチャネル熱交換器の採用 ※1 により室外機のコンパクト・軽量さを維持。
- ※1.
- FIVE STAR ZEASおよびEco-ZEASシリーズP112～P160形に採用。
- FIVE STAR ZEAS

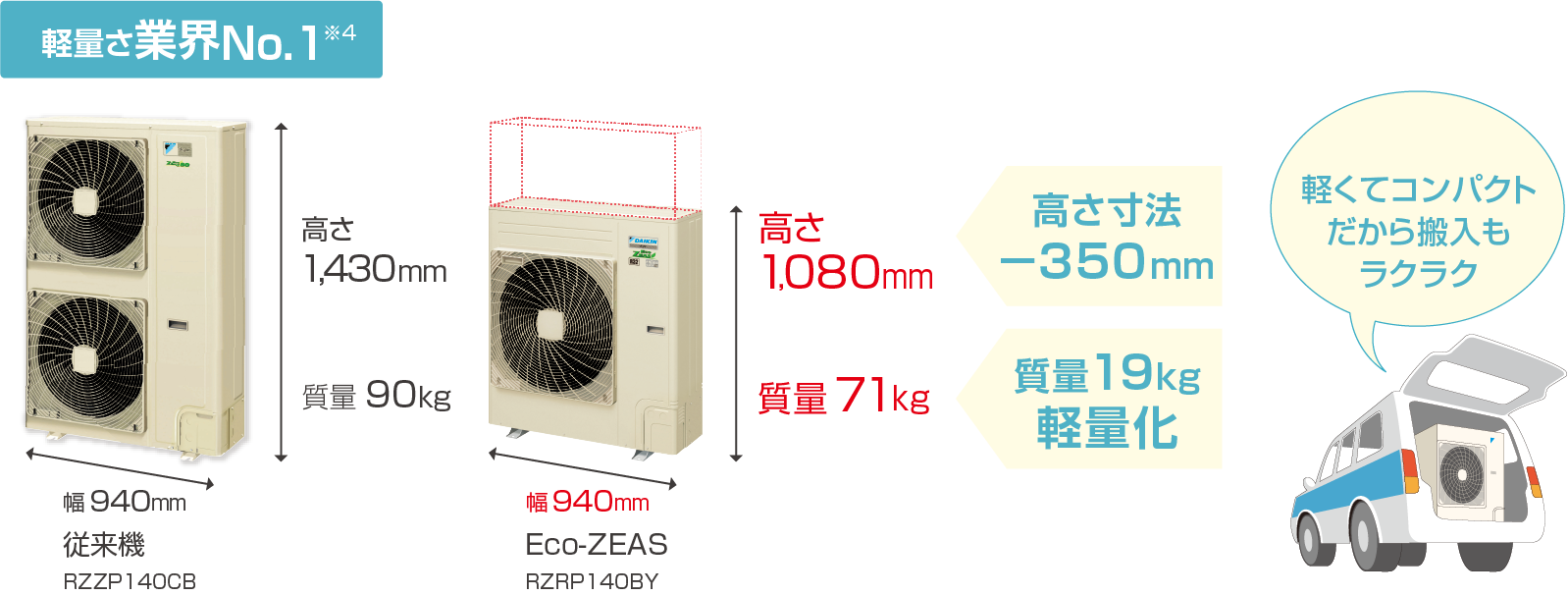

コンパクト・軽量
- FIVE STAR ZEAS
- Eco-ZEAS

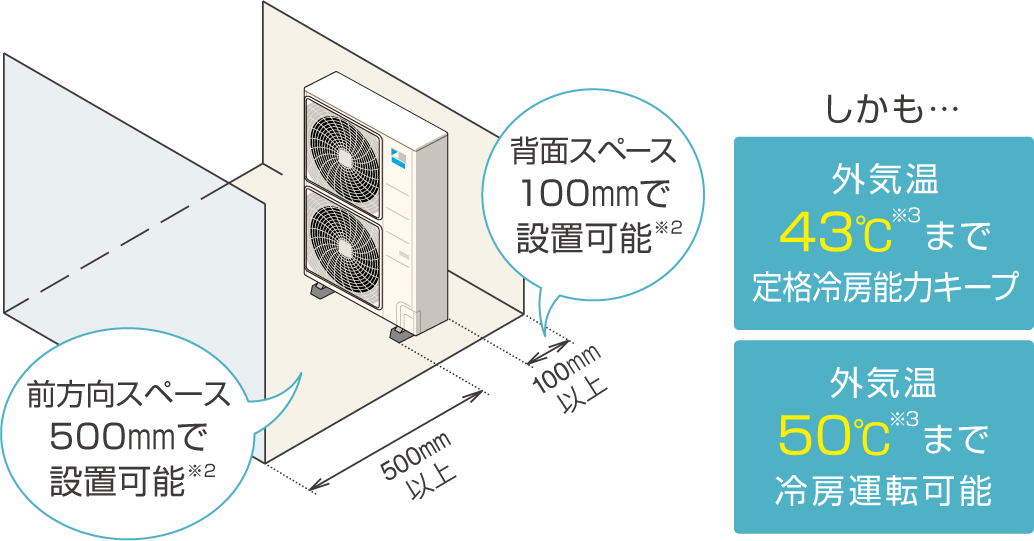

設置スペース コンパクト※2
- ※2.
- FIVE STAR ZEASシリーズのP80～P280形およびEco-ZEASシリーズのP112～P280形において。上、左右方向が開放の場合です。高外気温時には冷房能力が低下する場合があります。
- ※3.
- 乾球温度において。
- Eco-ZEAS
- ※4.
- 当社調べ：当社調べ：2023年9月1日時点。Eco-ZEASシリーズP140・P160形室外機において。

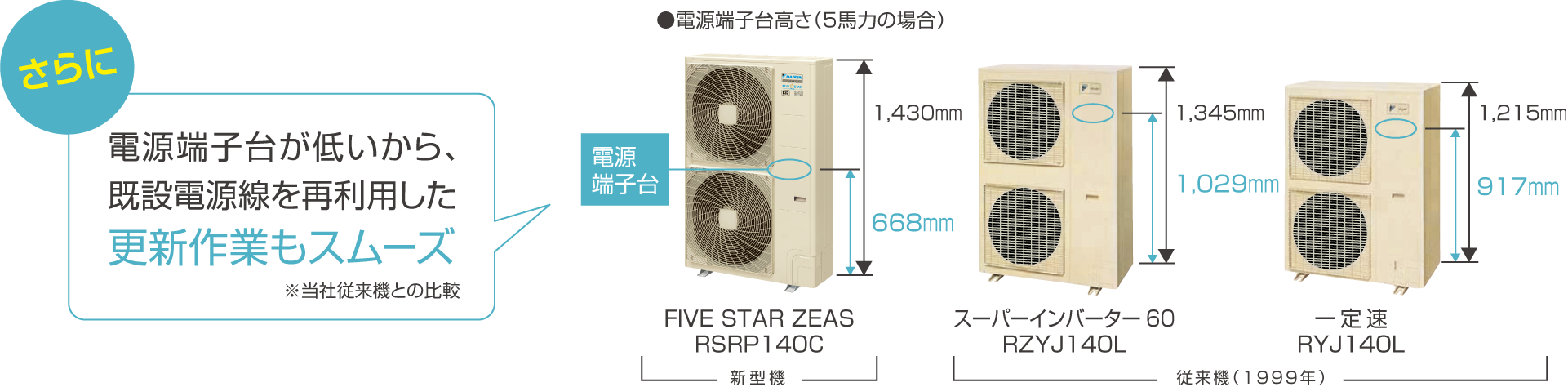

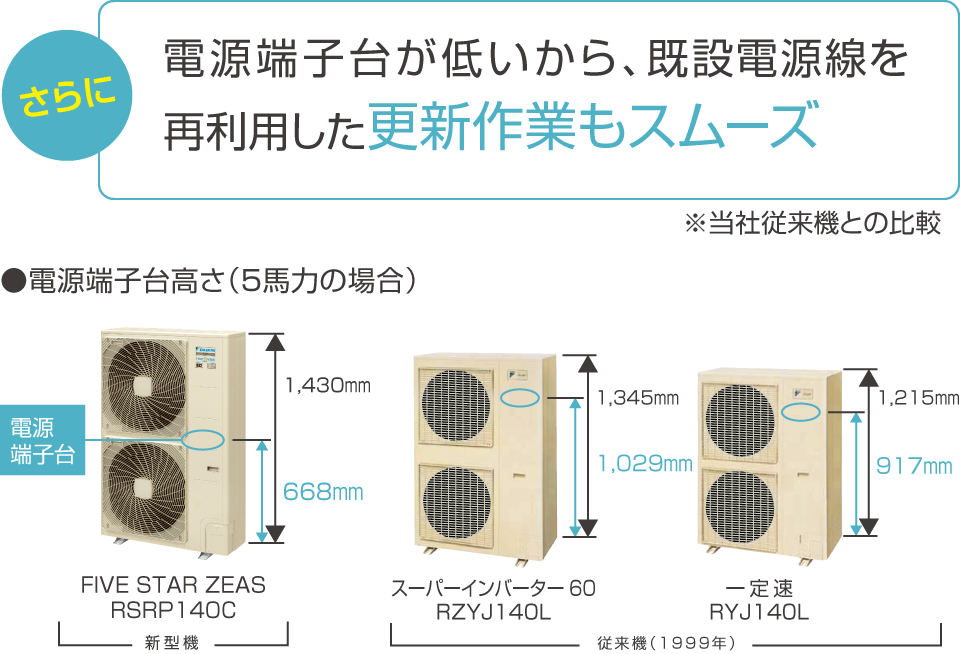

配線・配管の再利用

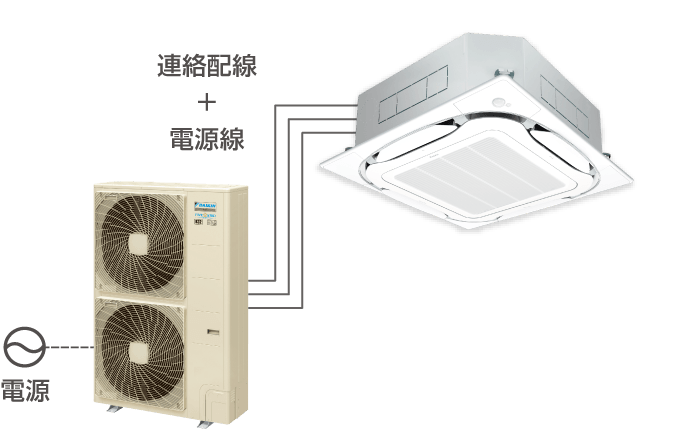

配線はそのまま。2通り（2線式・3線式）の連絡配線方式に対応

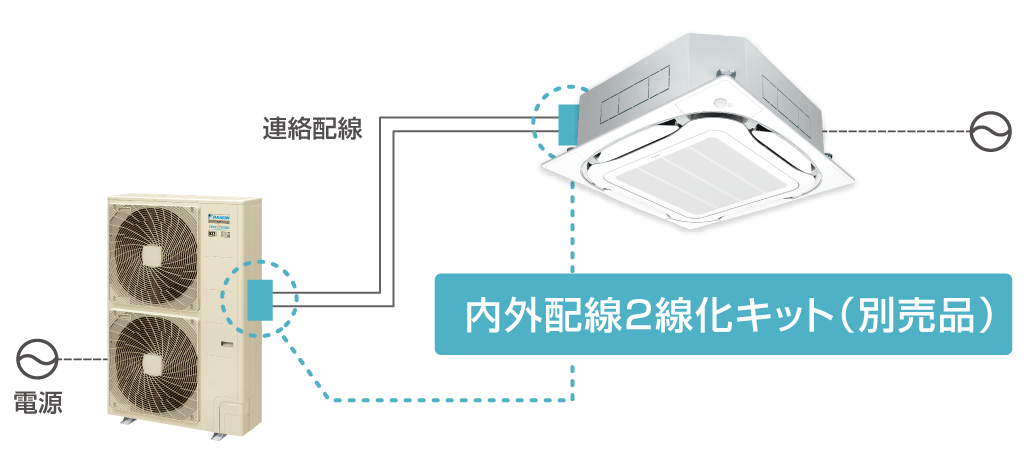

2線式
内外配線2線化キット（別売品）で2線式の更新にも対応
- ※
- 内外配線2線化キット（別売品）は室内機、室外機の両方に取付けが必要です。また同時マルチへの取付時は、すべての室内機に取付けが必要です。
- ※
- 取付ける室外機、室内機によって内外配線2線化キット（別売品）の型番は異なります。（使用できない室内機もあります。）詳細はWEBカタログ（P.205〜232）をご覧ください。
3線式
既存の3線式はそのまま流用可能

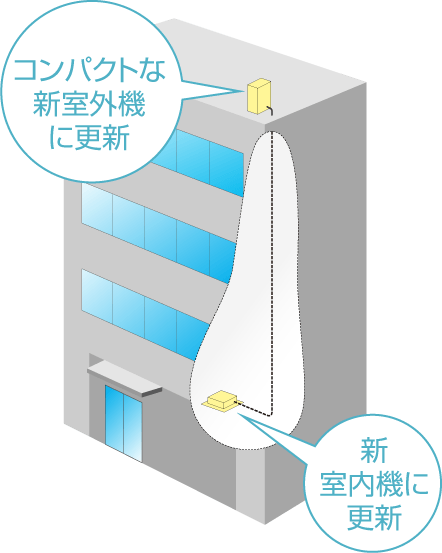

すべての配管が再利用可能※
※ダイキン純正品の場合。尚、腐食などにより老朽化した配管は新設が必要です。
こんな場合は特に便利
- 配管が埋込まれているなど新規配管が困難
- 室外機が屋上や壁面に設置されている
- 複数台を同時に更新
配管サイズφ19.1のO材が使用可能
- P224・P280形は、配管サイズφ19.1×t1.0のO材は使用できません。
※既設エアコンがGHPの場合は必ず配管洗浄を行ってください。
冷媒回路の耐久性を強化し、既設配管を洗浄レスで再利用可能
圧縮機故障時も洗浄レス
冷凍機油の強化
酸捕捉剤を添加し、腐食の原因となる酸（塩素イオン）を溶解します。
腐食に強い新電子膨張弁の採用
圧縮機の信頼性を確保
固形異物除去のフィルター・アキュームレーター装着などで、耐久性を強化しています。
（注）ポンプダウンできない場合、既設配管長さにより更新拡張ユニット（別売品）が必要です。
スピード施工

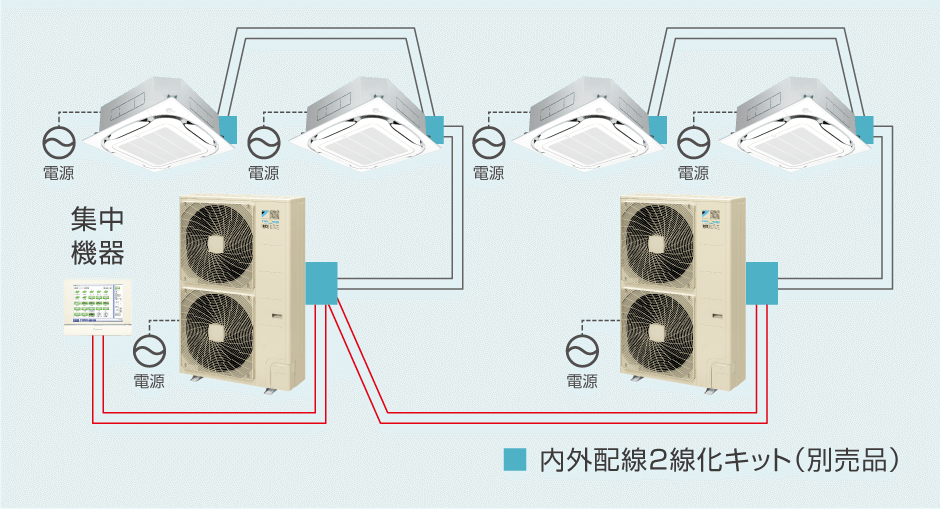

集中制御配線が室外機渡りも可能に
内外配線2線化キットを使うことで室外機渡りにも対応。

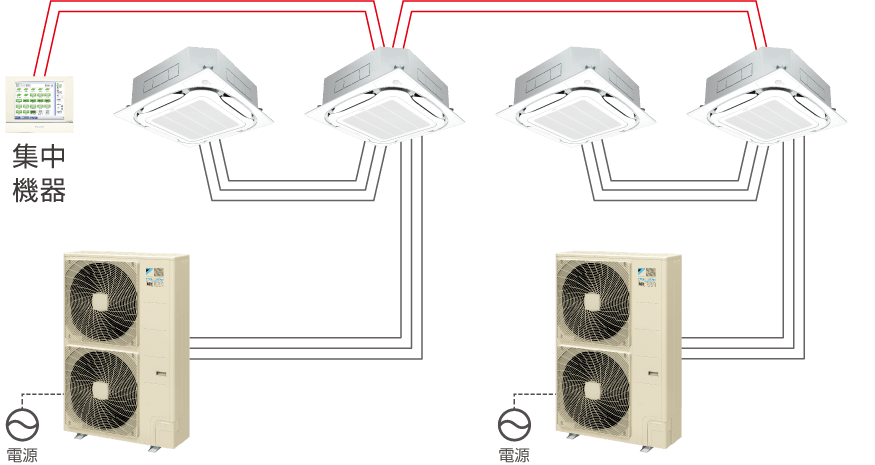

室外機渡り方式
ダイキンビル用マルチ（室外機渡り）と
同じ建物などで配線施工が簡単
室内機渡り方式
別売品なしで室内機渡り方式も可能です
- （注）
- 各室内機ごとに電源が必要です。
- （注）
- 室外機、室内機によって別売品の型番が異なります（使用できない室内機もあります）。

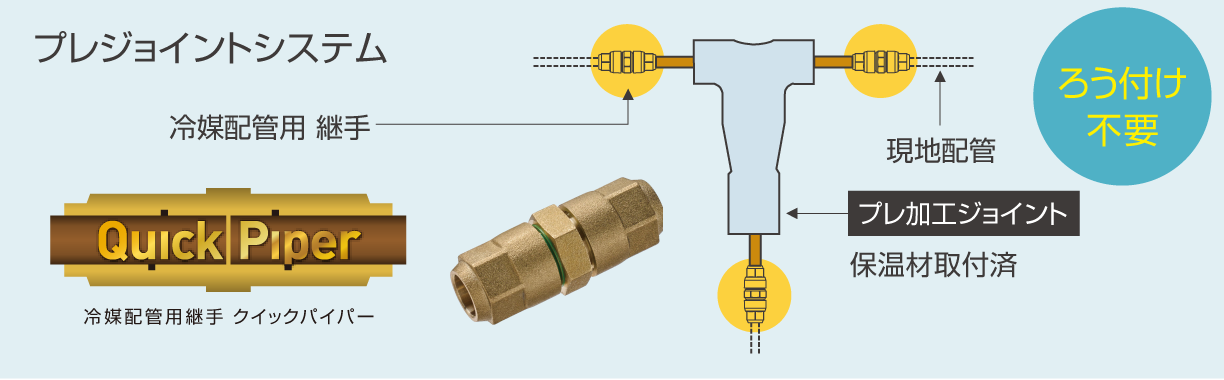

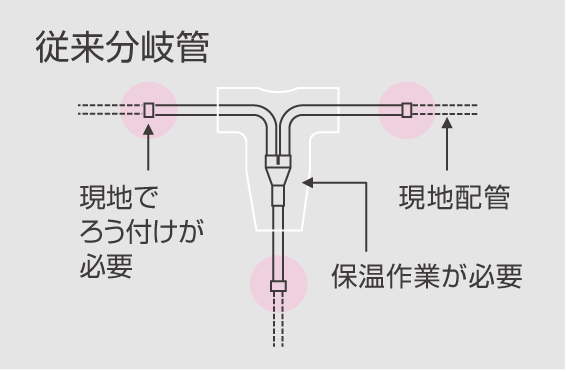

分岐接続もろう付け不要で簡単・時短施工
「プレジョイントシステム」で分岐接続時の作業時間を抑え、施工品質も向上。
プレ加工でろう付け不要

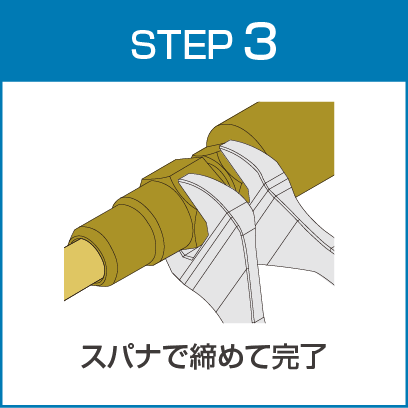

クイックパイパーとプレ加工ジョイントをスパナで締め付けるだけで施工が完了。ろう付けは不要です。

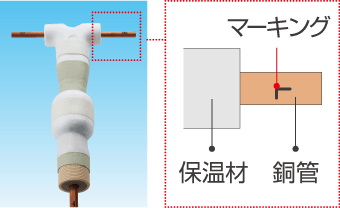

差し込み位置をマーキング
クイックパイパーの差し込み位置をプレ加工ジョイントにマーキング済み。現地の作業時間を短縮します。

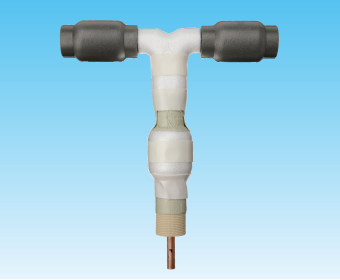

保温材を取付け済み
クイックパイパーにも分岐管にも保温材が取付けられているので、保温作業が簡単です。
