あらゆる工場に最適な空調環境を ダイキンの技術。

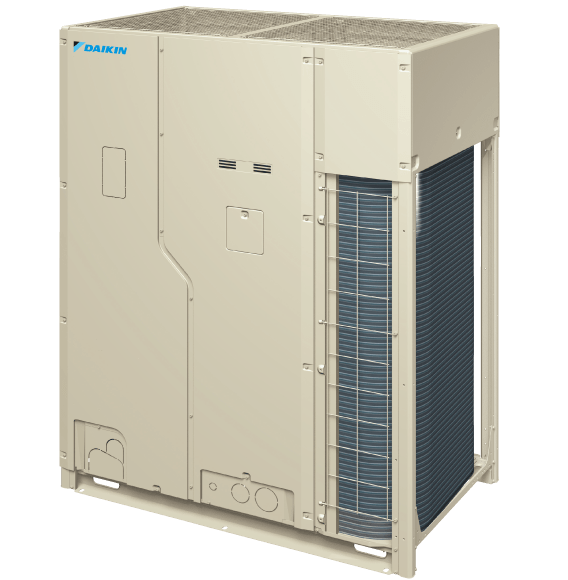

BCPにも対応した耐久性の高い室外機

「いざ」という時に心強いタフネス設計


【風に強い】風速60m/s相当に耐える※2

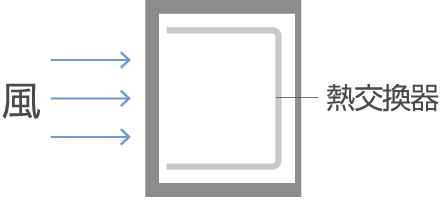

室外ユニット上面からの断面イメージ

前方からの風を想定

前方に60m/s相当の風に値する力を加えても倒れない。

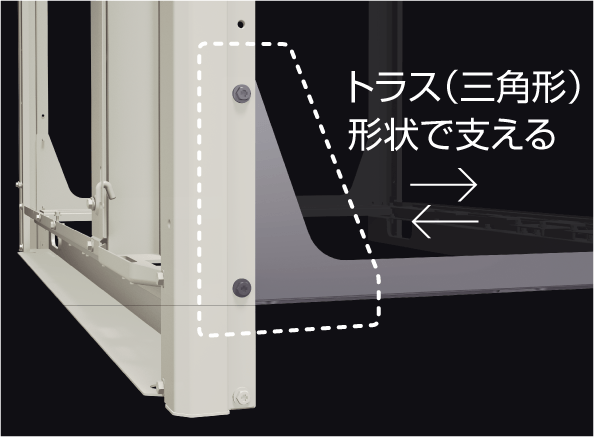

トラス(三角形)形状で支える

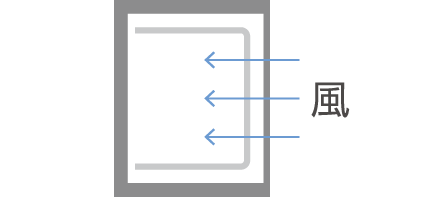

内側からの風を想定

前板に60m/s相当の風に値する力を加えても外れない。

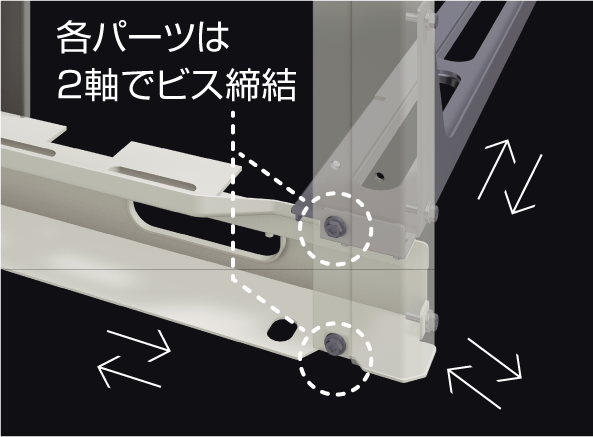

各パーツは2軸でビス締結

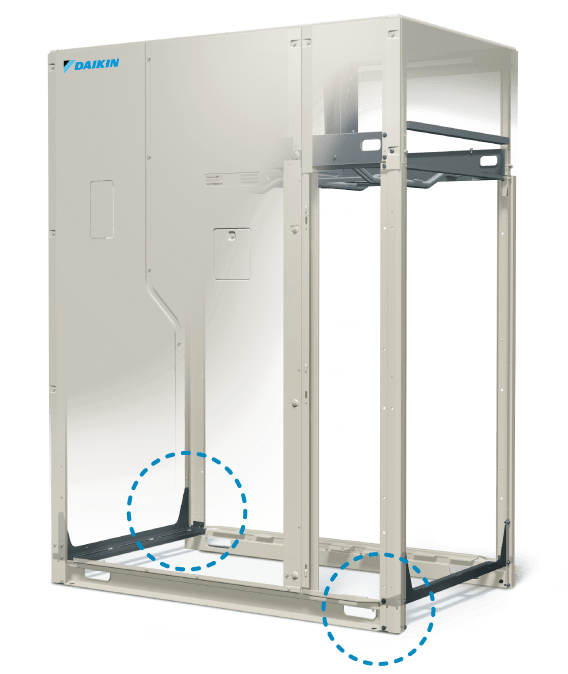

ひずみにくい骨組みで、転倒や破損を防止

前後のゆれを抑制

様々な角度からのゆれを抑制


施工のしやすさに配慮した、機能的なデザイン

前面は上まで突き通る1枚のパネルに。余計な目地を減らし、スマートで先進的な外観へ進化。
また、前板取外し作業などをしやすくするため、機能面からもデザインを追求しました。

据付け作業を軽減

【前板の仮掛け部を最上部配置】前板の取外しを自然な感覚で行えます。【流線形状】前板を取外す際に取っ手になる、持ちやすい形状。【電装品BOXへのアプローチが容易】前板を1枚取外すだけで、電装品へのアプローチが可能。【前板に点検口を追加】前板を外すことなく、制御基板上の「7セグ表示確認」や「現地設定」作業が可能。 【前板の仮掛け部を最上部配置】前板の取外しを自然な感覚で行えます。【流線形状】前板を取外す際に取っ手になる、持ちやすい形状。【電装品BOXへのアプローチが容易】前板を1枚取外すだけで、電装品へのアプローチが可能。【前板に点検口を追加】前板を外すことなく、制御基板上の「7セグ表示確認」や「現地設定」作業が可能。
※1.

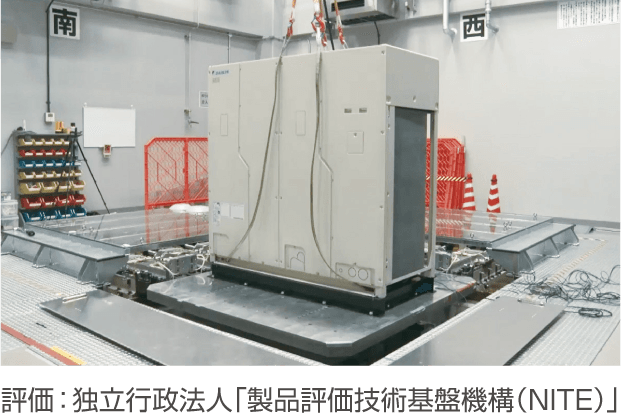

東日本大震災最大震度を記録した地域(宮城県栗原市)の地震波形を再現した振動試験を実施。震度7相当のゆれに対して、冷媒系統・電気系統に問題がなく運転可能であることを確認しました。●地震規模は震度だけでなく、ガル(加速度)や固有周期によって異なります。地震発生後は室外ユニットの点検をお願いします。
※2.
風速60m/s相当の力を加える実験を実施し、転倒や部品に破損がないことを確認しました。(地上のコンクリート面または、同等以上の強度を持つ据付面に設置すること)

高い省エネ性

省エネ性もさらに追及

マイクロチャネル熱交換器を採用

冷媒が流れる伝熱管を扁平にすることで、伝熱管の周りを流れる空気の流れがよくなり、熱交換効率がアップ。

耐重塩害相当の耐食性。公共建築工事標準仕様に対応可能※3
※3.
別途、保護網の取り付けと圧力計の組み込みが必要な場合があります。

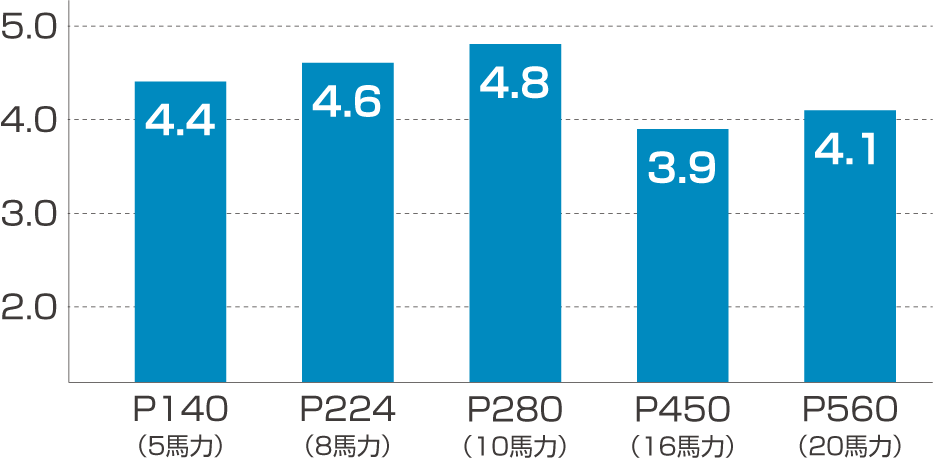

能力別APF値※4(ベルトレスタイプ:SZVYCDP-NBの場合)

P140(5馬力)=APF4.4/P224(8馬力)=APF4.6/P280(10馬力)=APF4.8/P450(16馬力)=APF3.9/P560(20馬力)=APF4.1
グリーン購入法調達基準適合。2015年省エネ基準値クリア。
※4.
APF(2015)の値で、算出条件はJIS B8616に基づきます。

法令遵守をサポート

空調設備の管理の手間を軽減

冷媒漏えい検知機能

室外機内蔵のセンサーで冷媒漏れを毎日監視。
さらに別途サービスを契約することで冷媒漏えいを検知した際に、メール等で管理者に通知します。

[有償契約]アシスネットサービス / DK-CONNECT

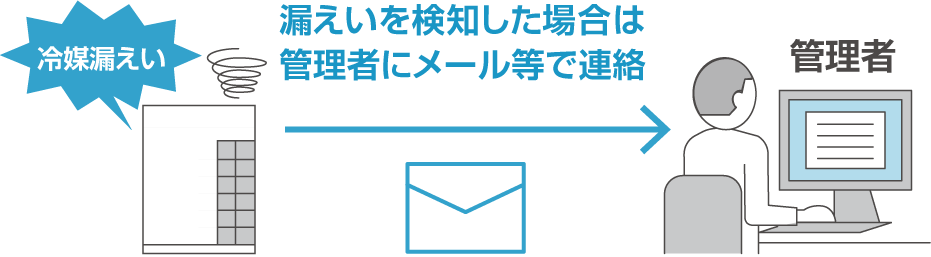

漏えいを検知した場合は管理者にメール等で連絡

適合対象機種

冷媒漏えい検知システムはJRA GL-17に適合しています。適合対象機種一覧はこちらからご確認いただけます。
適合対象機種一覧

管理者様のフロン法対応を、ダイキンがサポートします。

ご利用にあたっての、通信費はお客様のご負担となります。(パソコン、スマホ対応)

ダイキンならではの「冷媒温度」カスタマイズで
用途に合わせた「風」をつくり出す。

冷媒温度コントロール

現地設定が必要です。
機種により設定可能な仕様が異なります。詳細は技術資料を参照願います。
VRT 冷媒温度コントロール

仕様1

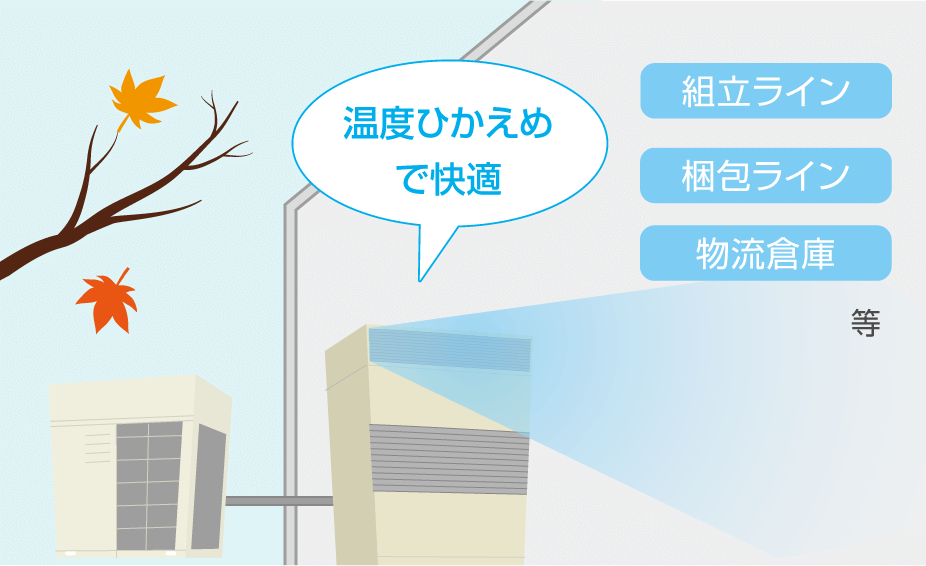

ひかえめ冷風 ※1 冷媒温度自動

  • 外気温度に合わせて自動で冷媒温度をコントロール
  • 中間期など省エネ性と快適性を両立します

内部の発熱負荷が少ない場所に

仕様2

しっかり冷風 ※2 冷媒温度低め(冷房)

  • 立ち上がり時、素早く冷風を吹き出します
  • 冷たい風を吹き続けます

設備からの発熱など、暑い場所に

仕様3

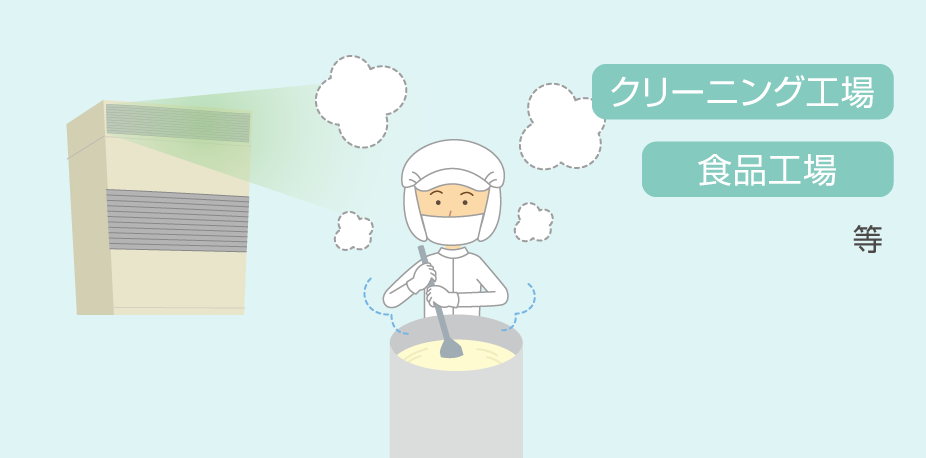

さらっと除湿 ※3 冷媒温度低め(強制除湿)

  • スイッチ一つで最大能力で除湿
    別売の外部制御アダプタが必要です
  • 冷房中間期にも除湿運転が必要な所にオススメ

中間期でも湿気が多い場所に

仕様4

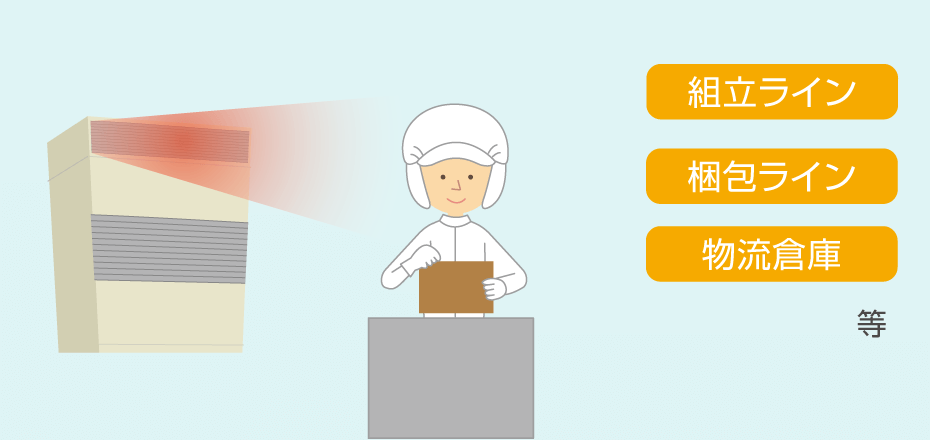

あったか暖風 ※4 冷媒温度高め(暖房)

  • 立ち上がり時、素早く温風を吹き出します
  • 暖かい風を吹き続けます

女性が多い職場などに

※1.
●スポット省エネモード、外気処理モードとの併用はできません。 ●他のデマンド機能(除湿要求対応/ルームサーモ対応)との併用はできません。
※2.
●外気処理モードとの併用はできません。 ●他のデマンド機能(除湿要求対応/ルームサーモ対応)との併用はできません。
※3.
●外部入力信号に対し、入力信号を優先する湿度優先モードと、サーモOFFが優先される温度優先モードが選べます。(現地設定) 室温調整の維持が必要な場合は温度優先モードに設定の上、サーモOFFさせないための電気ヒーター等の熱源が別途必要となります。 ●他のデマンド機能(iデマンド/STEPデマンド/ルームサーモ対応)との併用はできません。 ●外気処理モードとの併用はできません。
※4.
外気処理モードとの併用はできません。

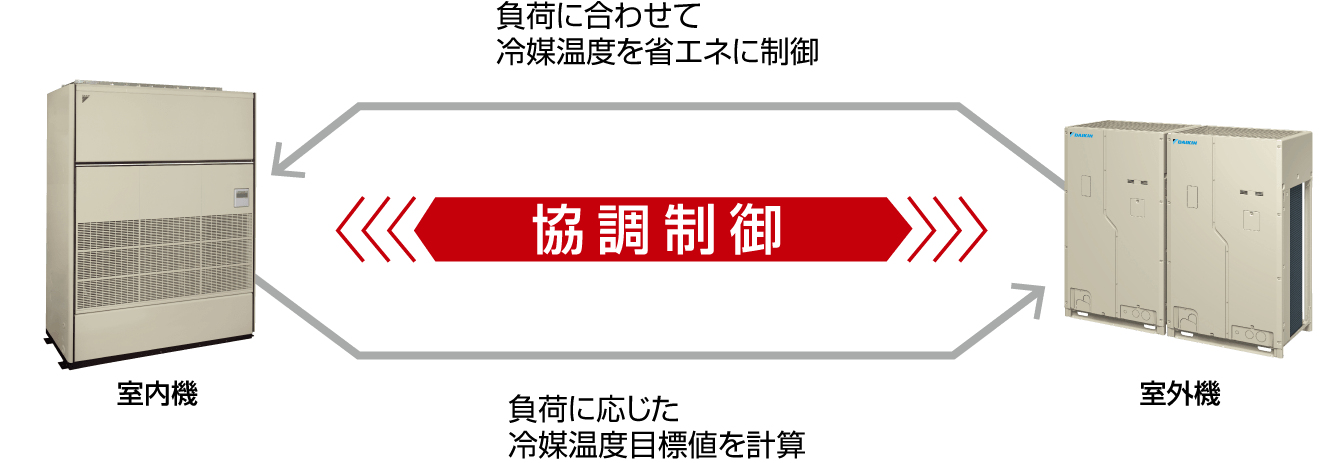

負荷に合わせ必要能力だけを最適供給

全自動省エネ冷媒制御

負荷に合わせて冷媒温度を省エネに協調制御。

システムの必要不可をリアルタイムに把握し、機器の発停ロスを抑制します。

システムの必要負荷をリアルタイムに把握し、機器の発停ロスを抑制

耐久性抜群のエアコン

「新銅合金電熱感」を採用し、耐食性が約3~6倍に

リン脱酸銅に特殊添加物を加えた「新銅合金伝熱管」は、従来銅管のもつ伝熱特性を変化させずに、オイルミスト環境での耐食性の大幅向上化を実現。従来銅管に比べて約3 ~ 6 倍の耐食性を発揮します。

耐食性の向上割合はオイルミスト濃度、運転時間によって大きく変化します。

長寿命約3~6 倍のポイント

  • オイルミストによる腐食が激しい室内機側熱交換器の伝熱管に、腐食に強い「新銅合金」を採用。
  • オイルミストが発生する工場は塵埃濃度も高くなるため、全閉モーターを採用し軸受けなどへの塵埃侵入を防止。また電機部品を密閉箱に集約化し防塵性を強化。(天井吊形)
  • 鋼板製のドレンパン、吸込グリルで耐久性を向上。
  • 室内機側熱交換器には、フィン形状がシンプルなワッフルフィンを採用し、塵埃濃度が高い環境での目詰まりによる能力低下を減少。(天井吊形)
  • 液晶コントロールパネルケース(天井吊形はリモコンケース)に耐油性樹脂を採用。
  • ステンレス製のオイルミストフィルター(別売品)も組込可能。

洗いやすい機器仕様

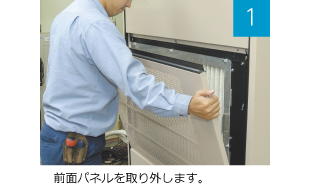

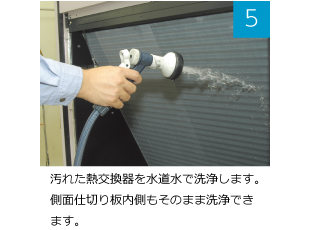

ホコリ・粉塵が多く熱交換器が詰まりやすいところに最適。このエアコンならユーザー様で手軽に洗えます。

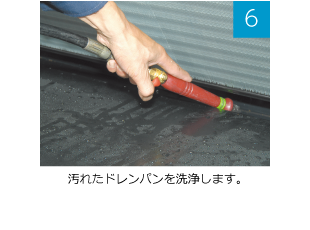

(ホコリの付着しやすい熱交換器、ドレンパン部分の洗浄です。注)清掃中は必ず運転を停止し電源を切ってください。)

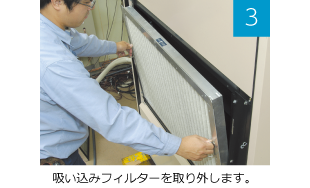

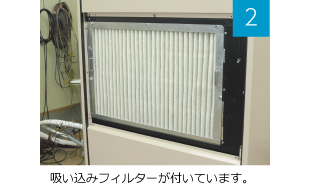

吸い込みフィルターの汚れは掃除機で吸引してください。汚れがひどい場合は水洗い、またはつけおき洗いしてください。

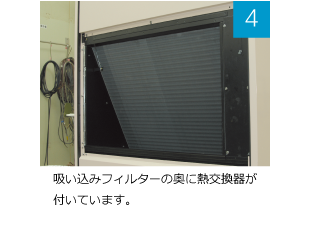

ホコリの影響を受けやすい「熱交換器」や「エアフィルター」を
手軽にこまめに清掃できるため、いつも清潔に保つことが出来ます。

※水洗い、つけおき洗いの耐久回数は5回程度です。
