天井埋込カセット形UVストリーマ空気清浄機 ACBC10Y

人が長時間過ごす空間に、深紫外線(UVC) LED、加湿機能搭載の空気清浄機。

特長早わかりムービー

スピード除菌

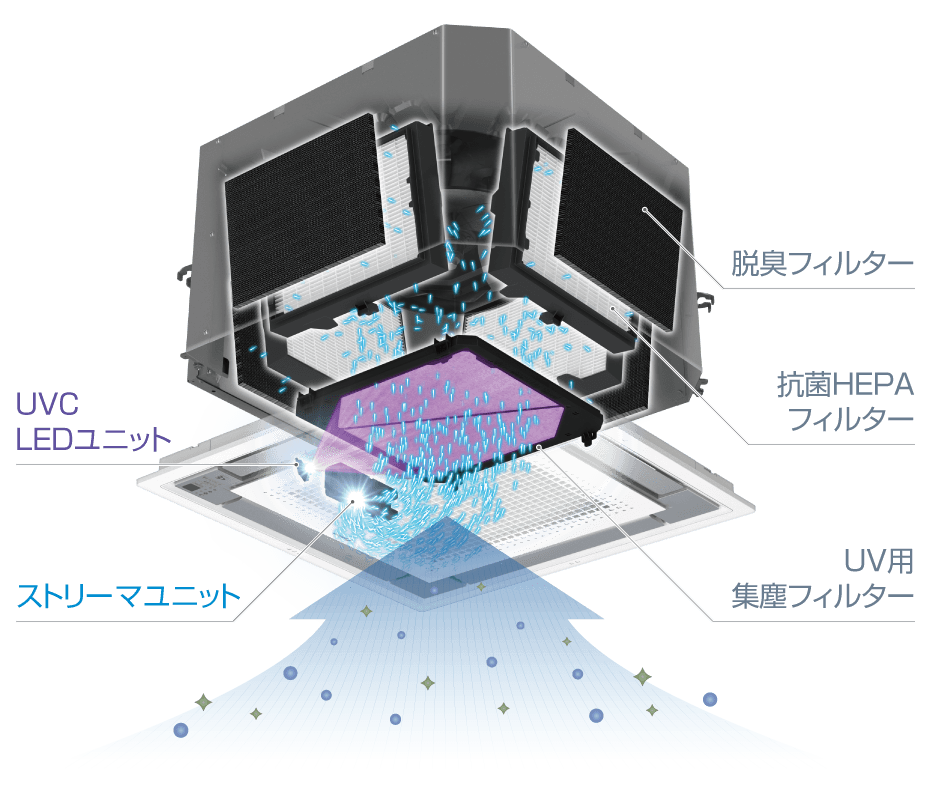

3つの技術の組み合わせでスピード除菌

フィルターに捕らえた細菌をすばやく除菌※3

25㎥(約6畳)の密閉した試験空間による30分後の効果であり、実使用空間での実証結果ではありません。

フィルターに捕らえたウイルスも抑制※4

25㎥(約6畳)の密閉した試験空間による30分後の効果であり、実使用空間での実証結果ではありません。

業界初※1
深紫外線(UVC)LED 265nmを採用

紫外線は波長10〜400nm(ナノメートル)の目に見えない光で、100〜280nmの短い波長を「深紫外線(UVC)」と呼びます。UV除菌は波長の違いによって効果に大きな差が生じ、なかでも波長265nm付近の深紫外線はRNA/DNAに吸収されやすく、除菌効果が高いため、短時間での除菌が可能です。ダイキンは「深紫外線(UVC) LED 265nm」を業界で初めて空気清浄機に採用しました。

深紫外線対応の安全設計

■ 深紫外線が機外へ漏れないよう制限するために遮蔽板を設置。


■ 吸込みグリル開閉の際にはスイッチが作動し、深紫外線LEDが停止する安全設計。

独自技術※2ストリーマ

プラズマ放電の一種であるストリーマが、有害化学物質を分解。
その分解力は、約100,000℃の熱エネルギーに匹敵します。

酸化分解力による比較。実際に高温になるわけではありません。

ストリーマによる分解のしくみ(イメージ図)

ストリーマが高速電子を放出

空気中の窒素や酸素と衝突・合体し、分解力を持つ4種の分解素を生成

分解素により分解力を生み出す


※1
業務用加湿空気清浄機において、2021年11月30日発表。
※2
2023年11月現在。ストリーマ放電により酸化分解力を持つ分解素を生成する技術において。
※3
試験機関:株式会社食環境衛生研究所 試験番号:217491N 試験方法:空気清浄機に搭載した集塵フィルター(微小粒子捕集部)上流側に菌液を接種した試験片を貼付し、25㎥(約6畳)の試験空間で運転。30分後の生菌数を測定。試験対象:1種類の細菌 試験結果:30分後に99%以上抑制。試験機:ACBC10Yで実施(ターボ運転、ストリーマ・深紫外線LEDをON)
※4
試験機関:株式会社食環境衛生研究所 試験番号:217493N 試験方法:空気清浄機に搭載した集塵フィルター(微小粒子捕集部)上流側にウイルス液を接種した試験片を貼付し、25㎥(約6畳)の試験空間で運転。30分後のウイルス感染価を測定。試験対象:1種類のウイルス 試験結果:30分後に99%以上抑制。試験機:ACBC10Yで実施(ターボ運転、ストリーマ・深紫外線LEDをON)

設置自由度

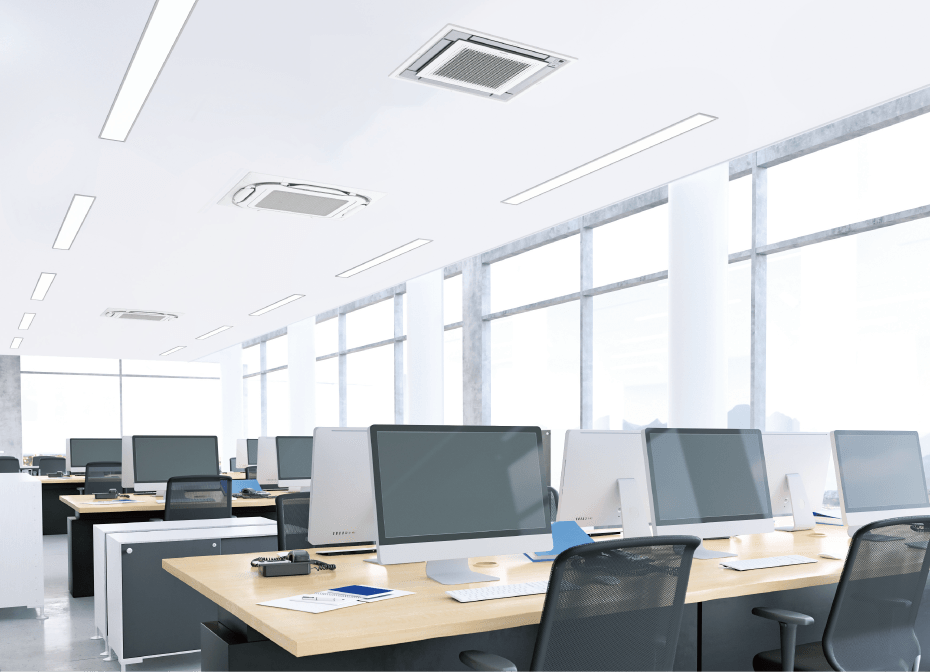

設置自由度の高い天井設置形

620mm角のパネルは、照明や梁がある天井、システム天井にもすっきり設置可能です。

パネルには、⾼級感と清潔感を演出するシルバーデザインを採⽤。

天井設置だから、上昇する飛沫などをしっかり吸引

人の多い教室や機器の排熱があるオフィスなどでは、飛沫などの微小粒子は天井付近に上昇し拡散していきます。

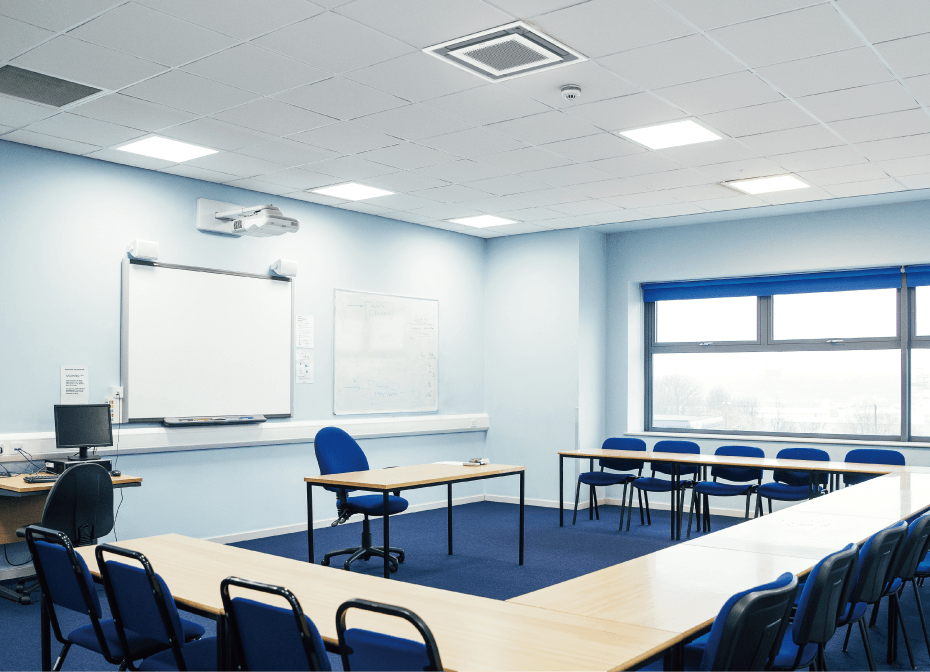

天井埋込カセット形UVストリーマ空気清浄機なら、天井付近の飛沫などを効率的に吸引することができます。

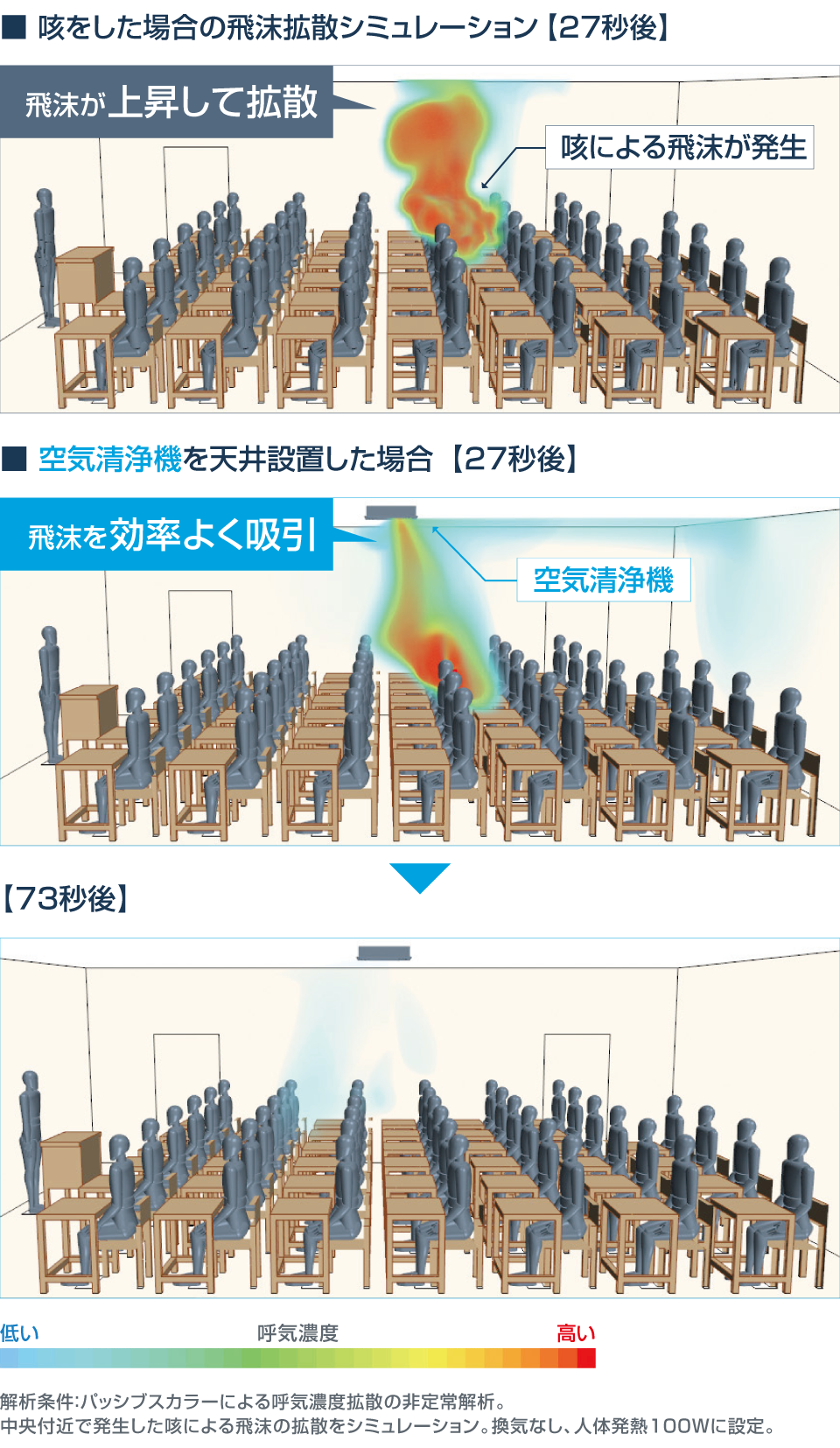

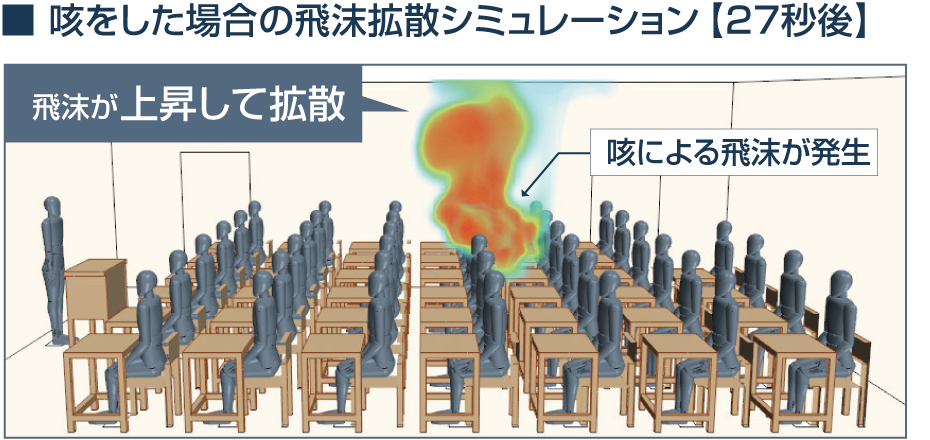

■ 咳をした場合の飛沫拡散シミュレーション  【27秒後】

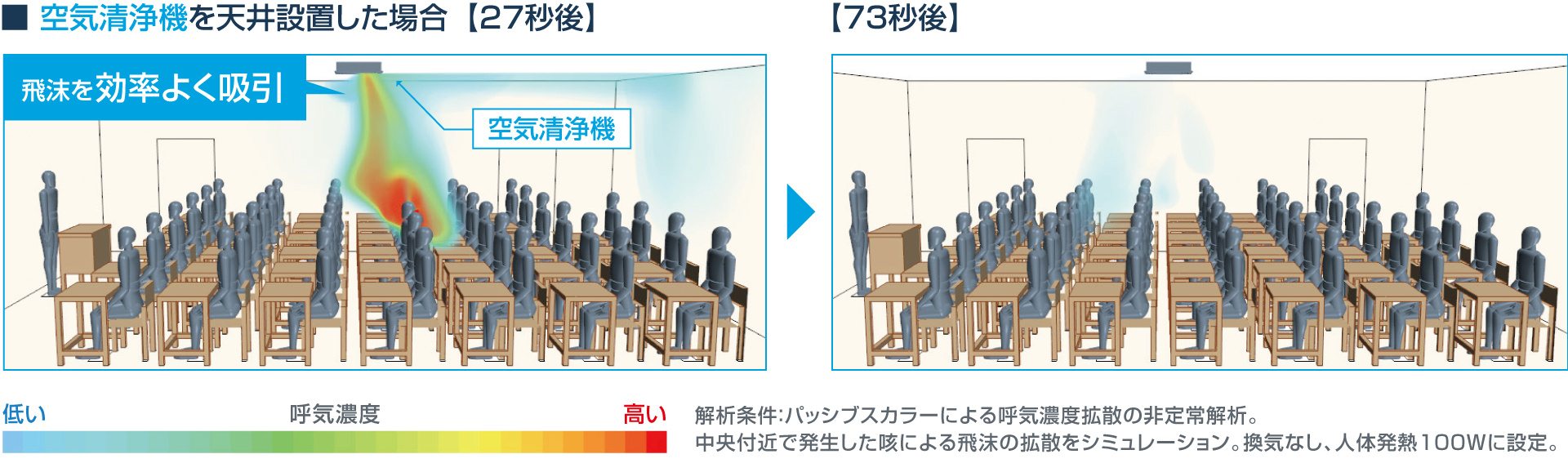

■ 空気清浄機を天井設置した場合 【27秒後】→【73秒後】
■ 咳をした場合の飛沫拡散シミュレーション  【27秒後】■ 空気清浄機を天井設置した場合 【27秒後】→【73秒後】

抗菌仕様
清潔にこだわった安心の抗菌仕様

抗菌HEPAフィルター※5搭載

静電HEPAフィルターに、抗菌剤を添着。
菌の繁殖を抑制します。

0.3μmの微小な粒子を99.97%除去
0.3μmの微小な粒子を99.97%除去

フィルターの除去性能です。部屋全体への除去性能とは異なります。JIS B 9908の試験方法に基づき測定。

※5
試験機関:(一財)ボーケン品質評価機構 試験番号:25020007762‐1 試験方法:JIS L 1902:2015 菌液吸収法 試験対象:3種類の細菌 試験結果:抗菌活性値2.0以上。

有害物質を抑制
空気中に浮遊する有害物質を吸い込んで捕らえる

浮遊ウイルスを抑制※6

25㎥(約6畳)の密閉した試験空間による15分後の浮遊ウイルスへの効果であり、実使用空間での実証結果ではありません。

浮遊細菌を抑制※7

25㎥(約6畳)の密閉した試験空間による15分後の浮遊細菌への効果であり、実使用空間での実証結果ではありません。

※6
試験機関:(株)食環境衛生研究所 試験番号:217489N 試験方法:25㎥(約6畳)の密閉した試験空間で日本電機工業会規格(JEM1467)を参考に評価試験を実施。試験対象:浮遊した1種類のウイルス 試験結果:15分で99%以上抑制。試験機:ACBC10Yで実施(ターボ運転、ストリーマ・深紫外線LEDをON)
※7
試験機関:(株)食環境衛生研究所 試験番号:217490N 試験方法:25㎥(約6畳)の密閉した試験空間で日本電機工業会自主基準(HD-131)を参考に評価試験を実施。試験対象:浮遊した1種類の細菌 試験結果:15分で99%以上抑制。試験機:ACBC10Yで実施(ターボ運転、ストリーマ・深紫外線LEDをON)

天井埋込カセット形の機能

⼀括でON/OFF操作が可能

最大6台まで空気清浄機の連結ができ、スイッチによる一括ON/OFFが可能です。

スイッチは現地調達が必要です。

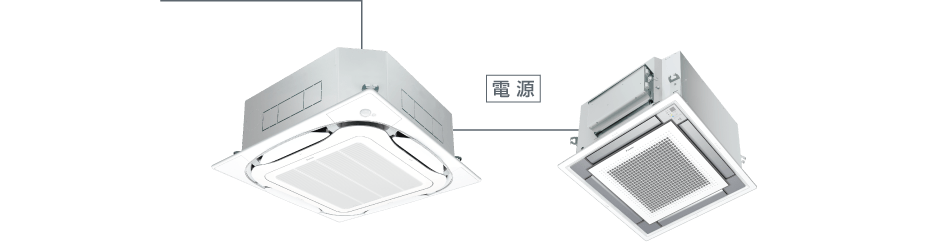

ダイキンエアコンより電源供給が可能

ダイキンエアコンは、天井埋込カセット形 S-ラウンドフロータイプのみとなります。

仕様

モード 空気清浄
※8 標準 ターボ
風量(m3/分) 5.0 7.2 8.8 10.0
消費電力(W) 14 26 37 49
電気代(円)※9 0.44 0.81 1.15 1.52
運転音(dB) 35 40 43 46
電 源 単相200V(50Hz・60Hz共通)
寸法(mm) 本 体:H360 × W575 × D575 (天井裏側高さ:398)
パネル:H46 × W620 × D620
質量(kg) 本体:16.1 パネル:2.9
交換用別売品 品番 交換・購入の目安
抗菌HEPAフィルター BAFP103A41 約2年※10
UV用集塵フィルター BAFP103A42 約2年※10
抗菌HEPA、UV用集塵フィルターセット品 BAFP103A43(セ) 約2年※10
UVC LEDユニット(BFE103A4)
ストリーマユニット(BFE089A4)セット品
BFE103A41(セ) 約7年※11

(セ)はセット品番です。納品姿は複数梱包となります。

別売品 品番 交換・購入の目安
吹出口閉鎖材キット(3方向吹出用) KDB103A41(受)

(受)は受注生産品です。発注から納品までに標準品より日数を要します。

※8
運転音を抑えた微風運転のため空気清浄、脱臭能力は低下します。お部屋の空気の汚れやニオイが取れにくい場合は、風量を上げた運転をおすすめします。
※9
1時間当たりの電気代の目安。電力料金目安単価31円/kWh(税込)[令和4年7月改定]で算出。
※10
1日10時間[風量標準]で運転した場合。使用環境や使用状況により1年より早く交換が必要になる場合があります。
※11
試験条件:ターボ運転で1日10時間運転、タバコ1日5本喫煙。使用環境や使用状況により、7年より早く交換が必要になる場合があります。

【空気清浄機の集塵能力・脱臭能力について】
・たばこの有害物質(一酸化炭素など)は、除去できません。 ・常時発生し続けるニオイ成分(建材臭・ペット臭等)はすべて除去できるわけではありません。

写真、イラストはイメージです。
