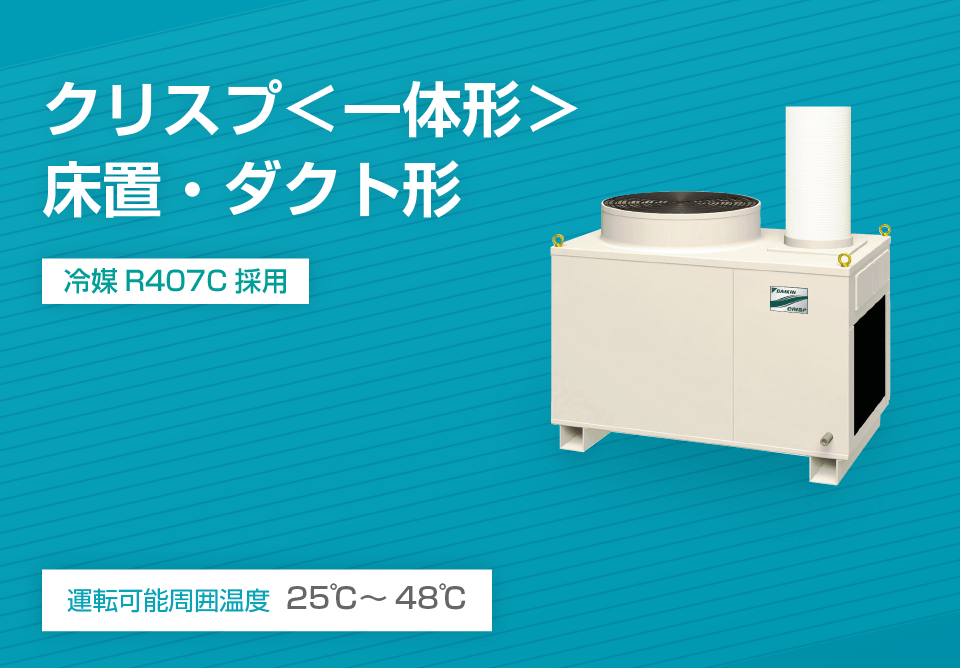

スポットエアコン クリスプ　

スポットエアコン クリスプ　
スポットエアコン クリスプ　

熱気がこもる作業所内で
頼もしい冷房力を発揮します。

運転可能周囲温度　25℃～48℃

4～5人用

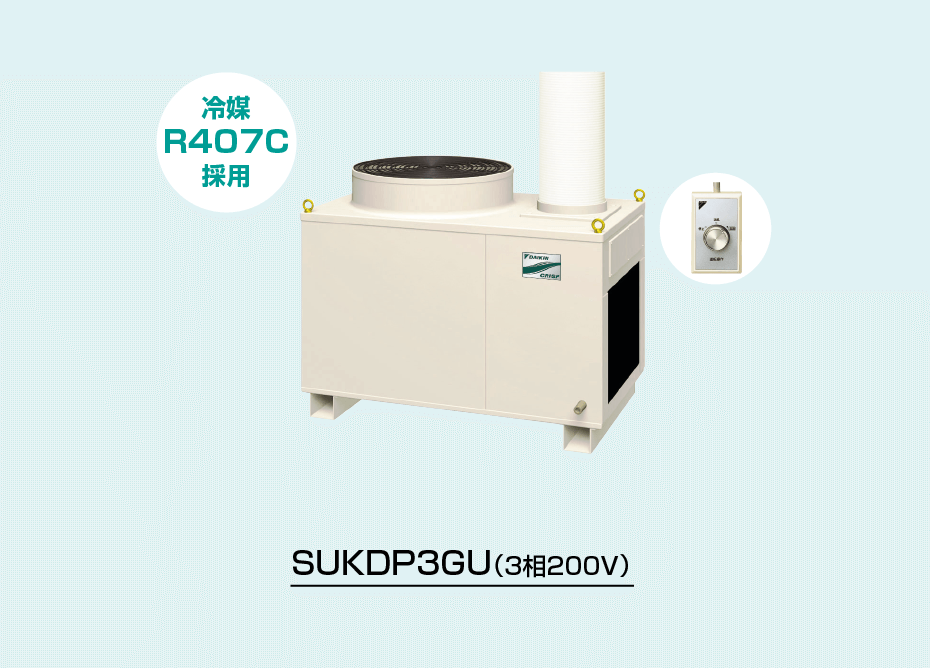

SUKDP3GU（３相２００V）

5～7人用

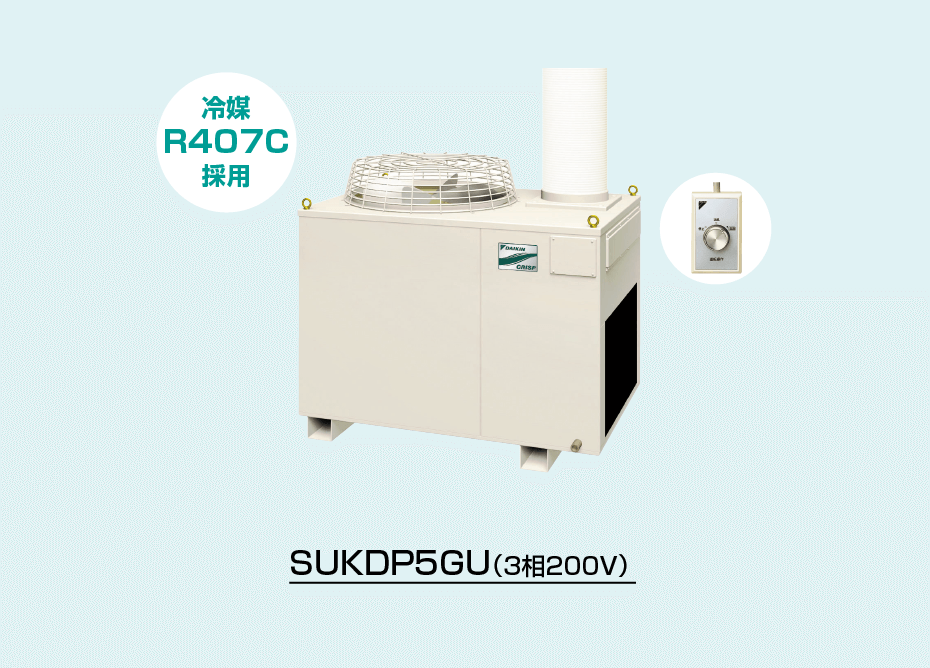

SUKDP5GU（３相２００V）

周囲温度50℃※1まで冷房運転が可能。

運転可能温度の上限が最大50℃※1で高温作業所への対応も可能。

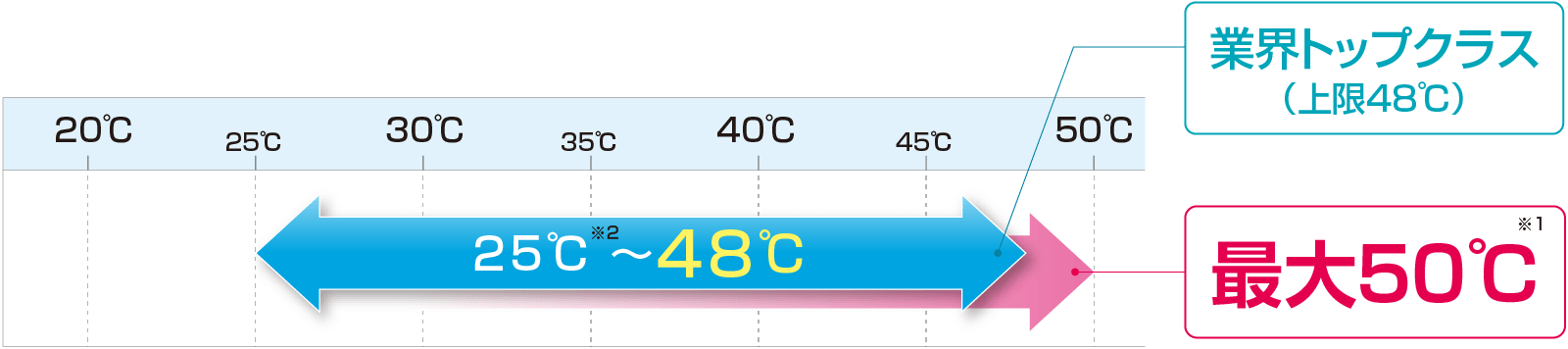

■運転可能温度範囲（SUKDP3GU・5GU）

業界トップクラス 25℃※2～48℃（上限48℃）。最大50℃※1

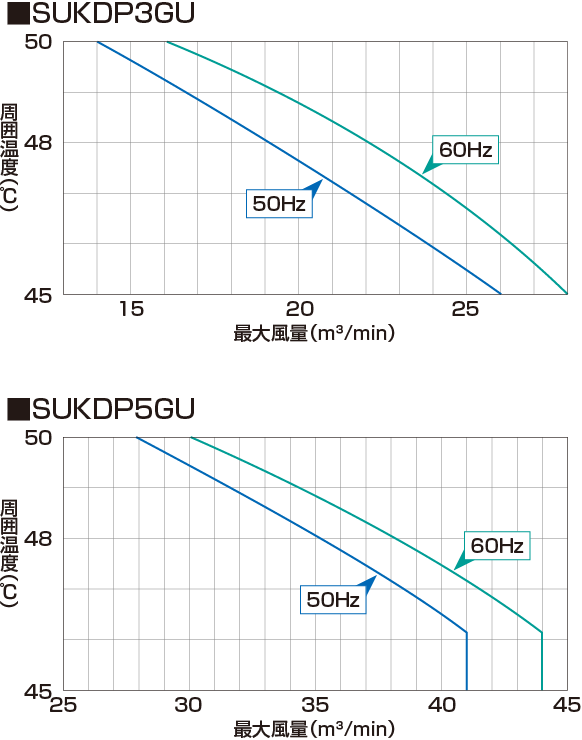

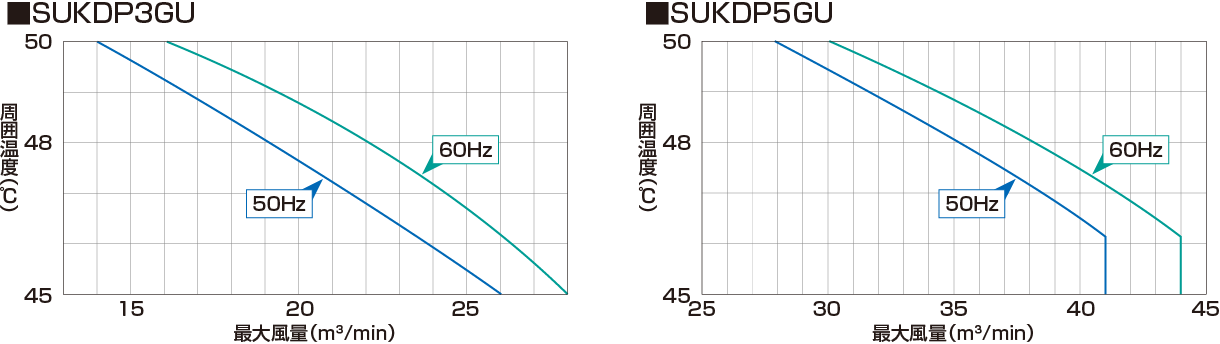

※1.使用最高周囲温度と最大風量の関係

蒸発器側風量（定格風量）を下げることで50℃まで運転可能（右グラフ参照）。ただし、この時は下限温度付近での連続運転はできません。また、周囲温度48℃を越えてご使用になる時は凝縮器側のエアフィルターを取り外してください。

グラフイメージ グラフイメージ
※2.
温度範囲を下回って使用されますと蒸発器の凍結防止機能が働き、運転が停止することがあります。
圧縮機保護のため、運転温度範囲内でご使用ください。

室内の換気（給気方式）をしながら快適な冷房が可能。

新鮮な空気を取り入れながら冷房運転を行います。

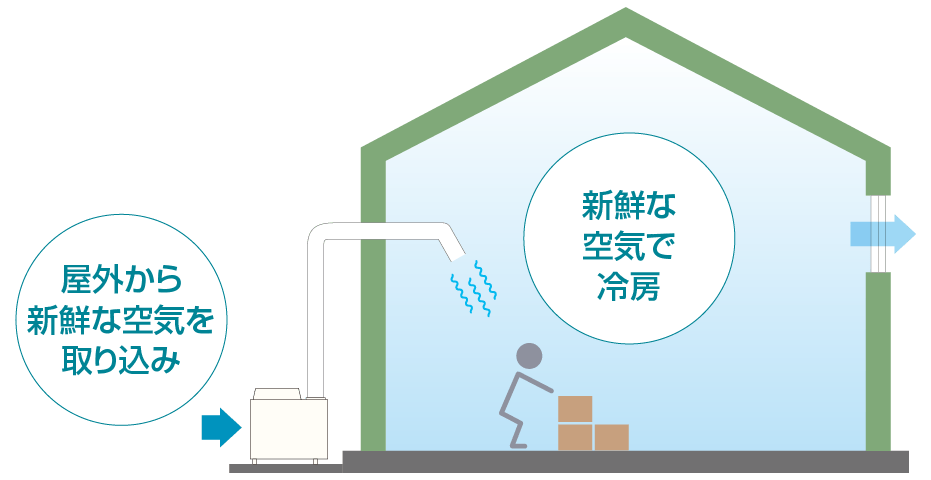

屋外から新鮮な空気を取り込み→新鮮な空気で冷房

新鮮外気取り入れ時の注意事項

■
新鮮外気取り入れ時は、吸込口チャンバーKCFC1A3L、KCFC1A5L（別売品）を使用して防雨施工をするなど、吸込部に雨水やごみ等が入らないように施工してください。
■
本製品は給気のみのため、排気については自然排気もしくは換気設備の設置などでご対応願います。
■
外気温度が高い場合は吹出し温度が十分に下がらない場合があります。

〈外気取り入れ時の施工例（SUKDP3GUの場合）〉

設置環境に応じて使い分け自在。

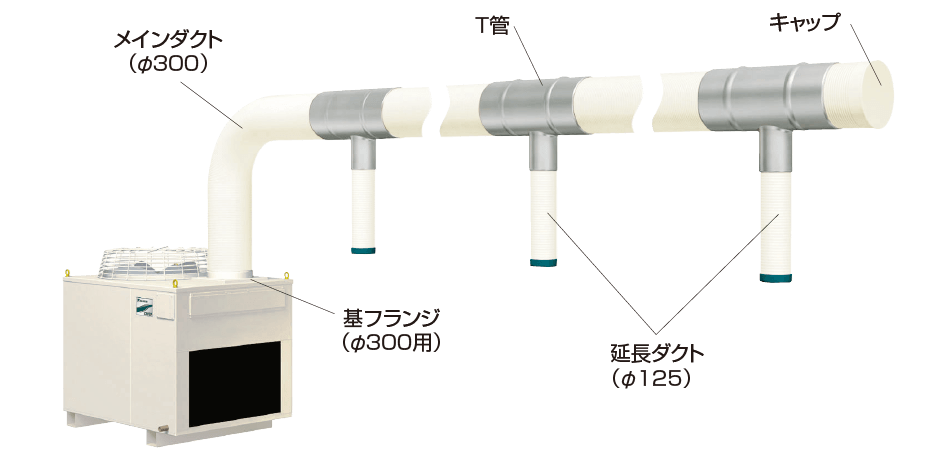

メインダクト方式

加工ラインなど作業位置の変動がない現場では、クリスプを離れたところに設置。

作業者から遠いところにクリスプを設置すれば、排熱の影響が軽減できます。（別売キャスターの取付可能）

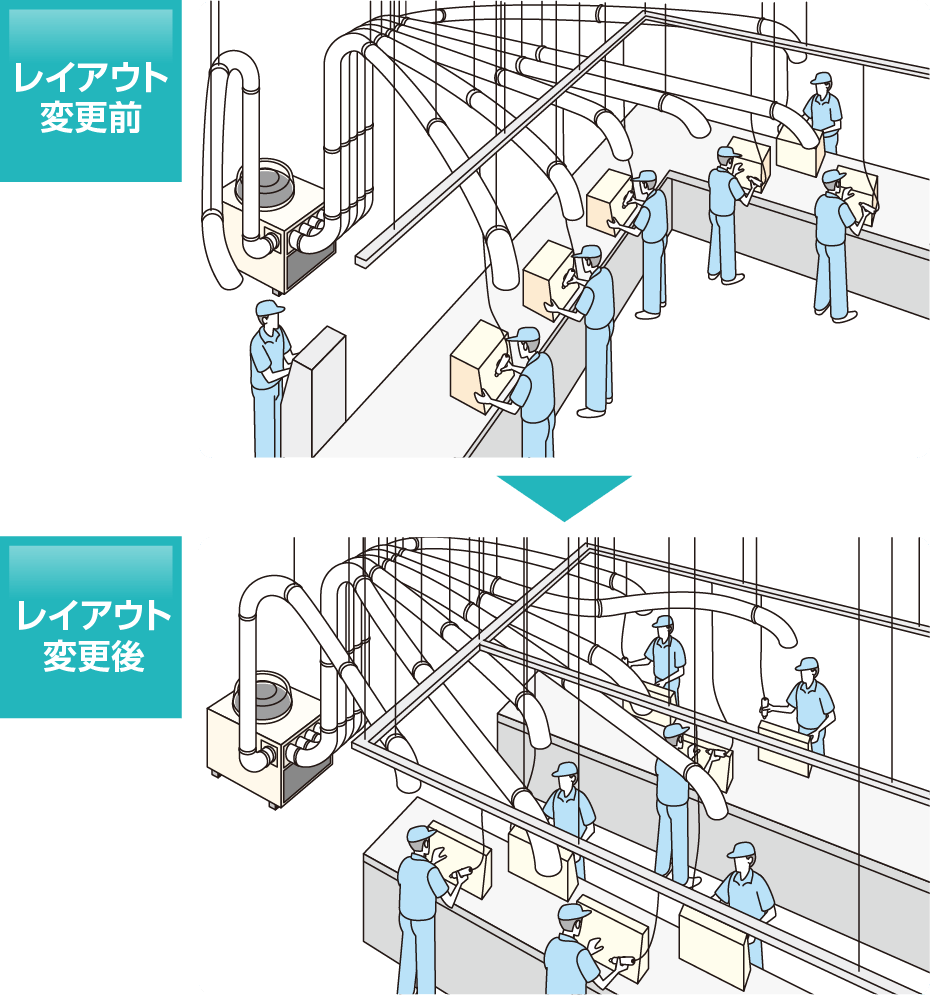

個別ダクト分散方式

レイアウト変更により作業位置の変更が生じる現場で柔軟に対応。

（注）

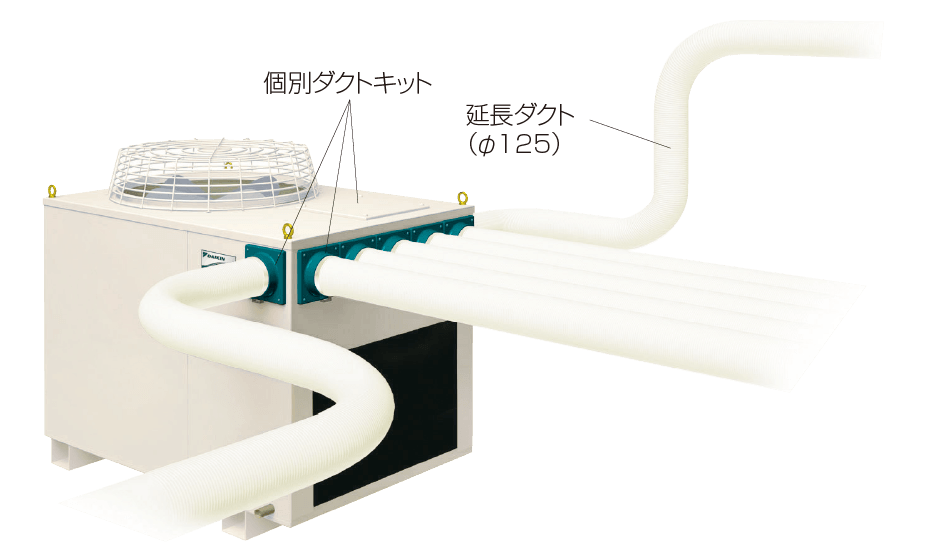

写真はSUKDP5GUに個別ダクトキット（別売）を使用して7本のダクトを接続したイメージです。ダクト接続本数が少ない場合は吹出口遮へい板（別売）を用いて使用しない吹出口に取り付けてください。

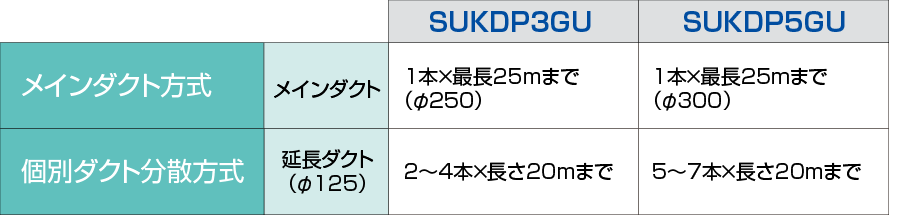

設置方式別接続ダクト本数とダクト長さの目安

【メインダクト方式】SUKDP3GU メインダクト 1本×最長25mまで（φ250）。SUKDP5GU メインダクト 1本×最長25mまで（φ300）。【個別ダクト分散方式】SUKDP3GU 延長ダクト（φ125） 2～4本×長さ20mまで。SUKDP5GU 延長ダクト（φ125） 5～7本×長さ20mまで。

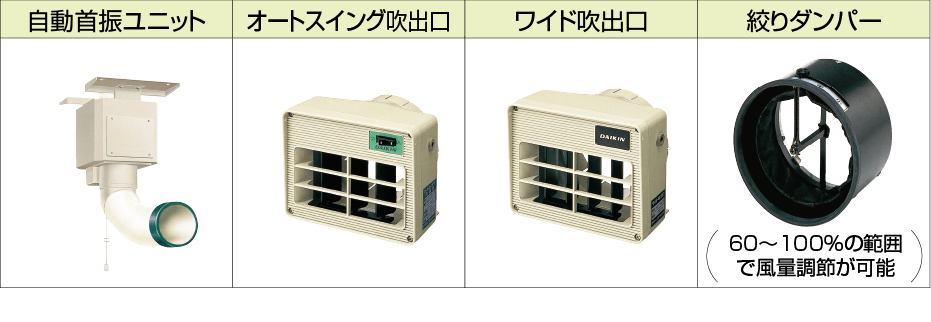

●延長ダクト（φ125）先端に、こんな別売品も取り付け可能

自動首振ユニット、オートスイング吹出口、ワイド吹出口、絞りダンパー（60～100％の範囲で風量調節が可能）
レイアウトイメージ

こんなところにおススメ

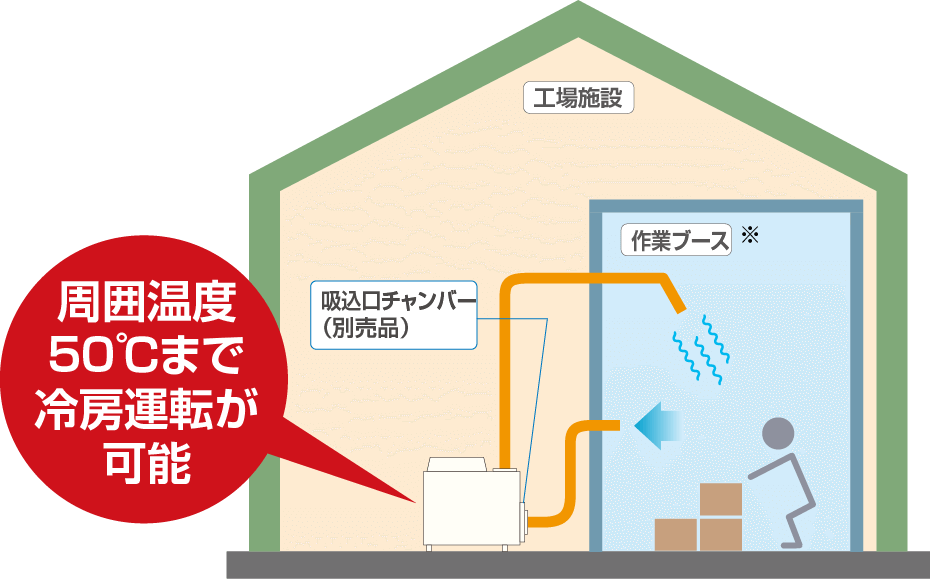

別売の吸込チャンバーを用いて
冷房効率を向上。

工場施設内の作業ブースなどで、ブース内に送り込んだ冷風を再び吸い込む循環方式で、冷房効率を向上できます。

周囲温度50℃まで冷房運転が可能
※
ブース内条件：25℃、50％RH ～ 35℃、60％RH

防雨設計で、雨が心配な屋外にも設置可能。※

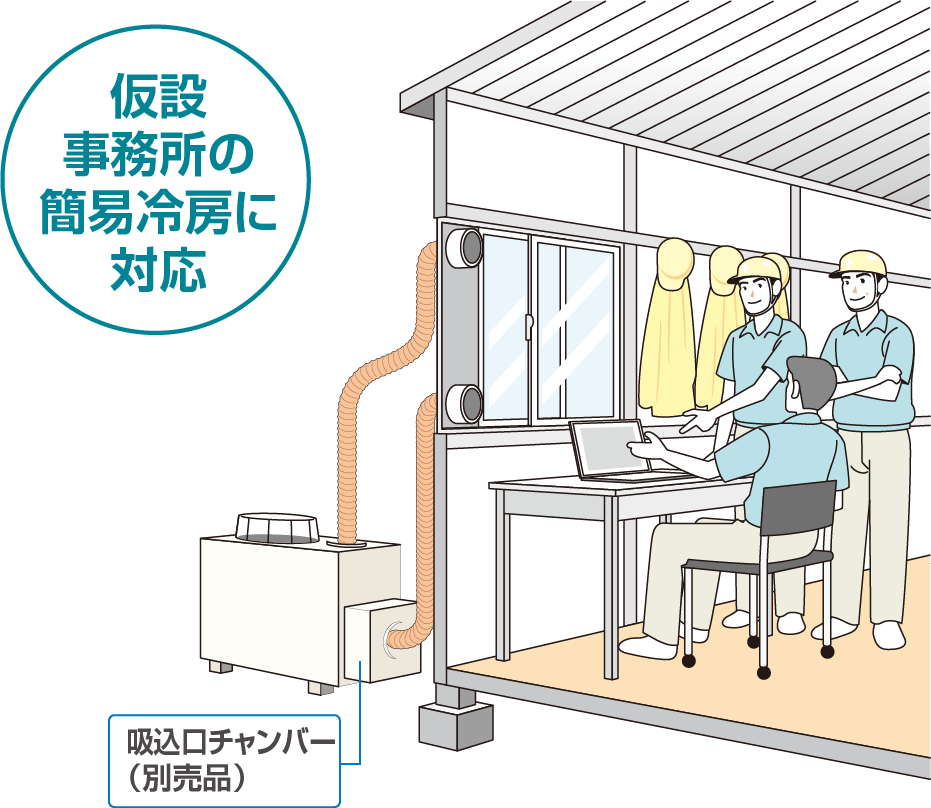

仮設事務所の簡易冷房に対応

屋外設置時実施事項について

屋外設置の場合は本体保護のため下記の事柄を実施願います。

  1. 吸込口から雨が入らないように吸込ダクトを使用してください。
  2. リモコンスイッチは雨のかからない屋内に設置してください。
※
個別ダクト分散方式の場合は屋外設置できません。

クリスプ＜一体形＞ 床置・ダクト形の機能

型番 SUKDP3GU
SUKDP5GU
リモコンスイッチ ●
屋外設置可能 ●

リモコンスイッチ

手元で運転操作が可能

本体は離れた所に設置しても、操作は手元で行えます。

屋外設置可能※

スペースがなければ屋外設置

雨ざらしの屋外にも設置することができます。

※
個別ダクト分散方式の場合は屋外設置できません。

スポットエアコン クリスプ
ラインアップ

クリスプ＜一体形＞

工場・作業所などの少人数へのスポット冷房に最適

床置スリム・直吹形。納入した日から即冷房が可能。キャスター付で移動も簡単。対応人数：1人用・2人用・3人用 設置箇所：室内 冷媒：冷媒R407C採用
ワイドレンジタイプ
自動首振タイプ
標準タイプ
天井吊・ダクト形。床スペース不要。送風は延長ダクトで思いのままに。対応人数：1人用・2人用・3人用 設置箇所：室内 冷媒：冷媒R407C採用
床置・ダクト形。熱気がこもる場所で頼もしい冷房力。ダクト接続で使い分けも自在。対応人数：4～5人用・5～7人用 設置箇所：室内・屋外 冷媒：冷媒R407C採用
